Utilisez l’importation CSV de Lucidchart pour les diagrammes de processus afin de créer rapidement des logigrammes à partir d’un jeu de données. Ce article vous propose de découvrir pas à pas comment mettre en forme vos données et les importer afin de générer un diagramme.

Il s’agit d’une fonctionnalité expérimentale. Il est possible qu’elle ne fonctionne pas toujours comme prévu.

Gratuit	Individuel	Équipe	Entreprise	FedRAMP

Configurer les données

Avant d’importer des données, votre fichier CSV doit répondre aux exigences suivantes :

Inclut toutes les colonnes requises.
Chaque ligne possède un identifiant unique.
Seules les formes prises en charge sont utilisées.
Les formes et les bibliothèques de formes sont correctement orthographiées et mises en majuscules.

Conseil : pour consulter un exemple de données correctement formatées, cliquez ici afin de télécharger un fichier .csv.

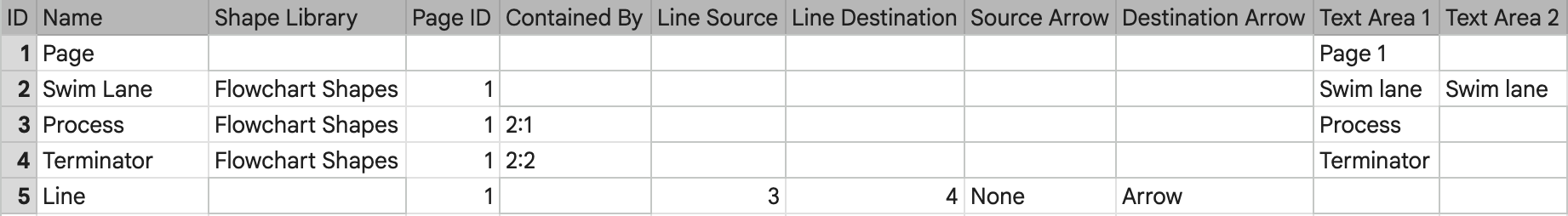

Exemple

En lisant les sections ci-dessous, reportez-vous à cet exemple pour voir la mise en forme correcte en action.

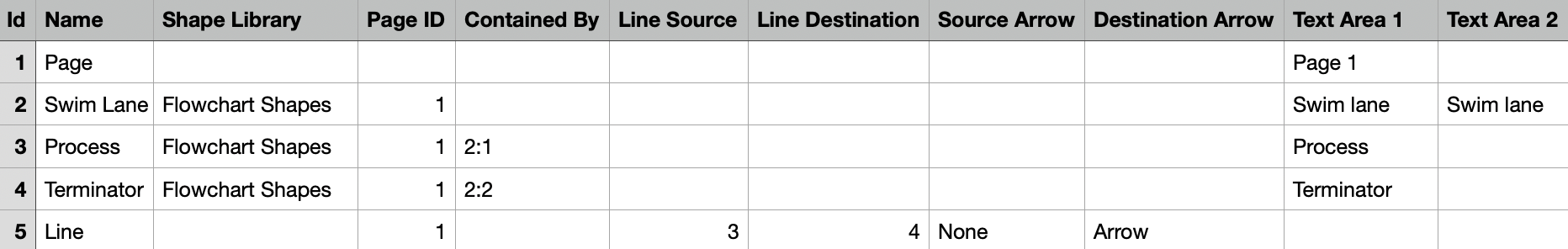

Entrée

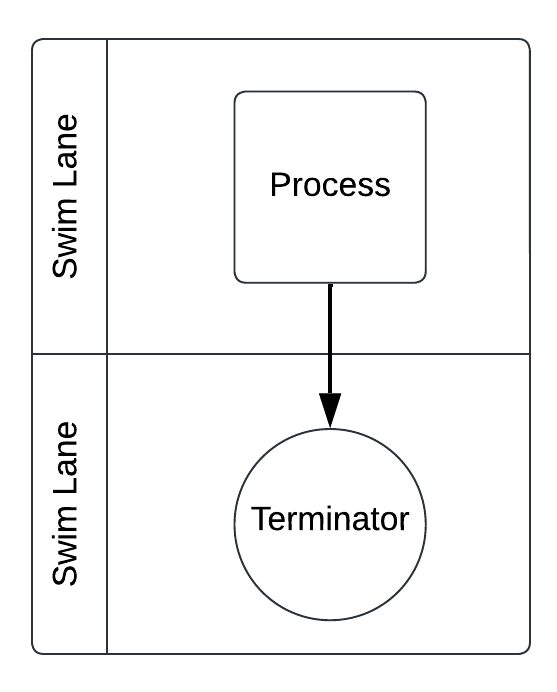

Sortie

Colonnes obligatoires

Les colonnes suivantes sont obligatoires lors de la mise en forme du fichier CSV :

Id
Nom
Bibliothèque de formes
ID de page
Contenu par
Zone de texte 1

Lisez les sections ci-dessous pour plus de détails sur chacune de ces colonnes.

ID
Chaque ligne du fichier a besoin d’un identifiant unique. Il est recommandé de commencer par « 1 » et d’incrémenter pour chaque nouvelle ligne.

Nom
Cette colonne permet d’identifier le type d’objet importé. Voici les types que vous pouvez inclure :

Page
Ligne
Formes prises en charge
- Pour les formes, vous devez inclure le nom de chaque option de forme individuelle telle que « Processus » ou « Couloir ». Consultez la section ci-dessous pour obtenir la liste des formes prises en charge.

Bibliothèque de formes
Chaque forme prise en charge figurant dans le fichier doit inclure le nom de sa bibliothèque de formes. La plupart des formes prises en charge proviennent de la bibliothèque « Formes de logigramme ».

ID de page
Chaque forme et ligne doit indiquer l’identifiant unique du numéro de page sur lequel elle se trouve. Reportez-vous à l’exemple ci-dessus, qui indique que tous les objets se trouvent à la page 1.

Contenu par
Bien que « Contenu par » soit une colonne obligatoire, elle ne renseigne que les données des formes qui résident à l’intérieur d’une forme de conteneur, telles qu’un couloir.

Pour les conteneurs de base, cette colonne inclut uniquement l’ID de la forme du conteneur. Pour les couloirs, la colonne affiche d’abord l’ID de la forme du couloir, suivi d’un deux-points (:) et de la ligne du couloir où la forme apparaît.

Dans l’exemple ci-dessus, « 2:1 » indique que la forme « Processus » est contenue dans la première ligne du couloir (ID n°2), et « 2:2 » indique que la forme « Terminator » est contenue dans la deuxième ligne du couloir.

Zone de texte 1
Bien que cette colonne soit obligatoire, elle ne doit inclure des données que si un élément du jeu de données contient du texte. Pour les pages, cette colonne est utilisée pour le titre de la page. Pour les formes et les lignes, cette colonne est utilisée pour indiquer le texte à l’intérieur de la forme ou sur la ligne.

Colonnes facultatives

Les colonnes répertoriées ci-dessous sont facultatives lors de la configuration des données pour l’importation de votre diagramme de processus :

Source de la ligne
Destination de la ligne
Source de la flèche
Flèche de la destination
Zone de texte [n]

Lisez les sections ci-dessous pour plus de détails sur chacune de ces colonnes.

Source de la ligne/Destination de la ligne
Cette colonne est nécessaire pour toutes les lignes « Ligne » de votre jeu de données et doit inclure l’ID de la forme d’où provient la ligne et l’ID de l’endroit où la ligne se termine. Si la ligne ne se termine pas par une forme, cette colonne doit être laissée vide.

Flèche de la source/Flèche de la destination
Cette colonne est nécessaire pour toutes les lignes « Ligne » de votre jeu de données et doit inclure l’une des options suivantes :

Aucun
Flèche
Flèche ouverte
Flèche vide

Cela indique le style de l’extrémité de la ligne à la source et à la destination.

Zone de texte [n]
Si une forme ou une ligne contient plusieurs zones de texte, cette colonne doit inclure ces éléments de texte. Le jeu de données peut inclure autant de colonnes « Zone de texte » que nécessaire.

Formes prises en charge

L’importation de diagrammes de processus prend en charge les pages, les lignes et une sélection de formes de la bibliothèque « Formes de logigramme ». Les formes suivantes sont prises en charge :

Couloir
- Seuls les couloirs de nage horizontaux sont pris en charge pour l'importation, mais ils peuvent être ajustés manuellement sur le canevas.
Processus
Décision
Terminator
Document
Préparation
Données (E/S)
Base de données
Retard
Raccord
Ou
Affichage
Note

Les lignes reliant les formes répertoriées ci-dessus sont également prises en charge.

Remarque : l’importation ne fonctionnera correctement que si le nom de la forme et la bibliothèque de formes apparaissent exactement comme ci-dessus, y compris les majuscules.

Importer vos données

Une fois que vos données sont correctement formatées, importez votre diagramme de processus dans Lucidchart en procédant comme suit :

Ouvrez un document Lucidchart.
Cliquez sur Importer des données en bas de la boite à formes sur le côté gauche.
Sélectionnez Diagramme de processus dans le menu de navigation sur le côté gauche du panneau qui s’affiche.
Cliquez sur Importer vos données.
Sélectionnez un ou plusieurs fichiers CSV sur votre appareil.
Cliquez sur Importer.

Votre diagramme de processus s’affichera dans le document Lucidchart.

FAQ

Puis-je indiquer le style de texte et de forme que je souhaite sur mon diagramme de processus dans le fichier CSV ?
Non. Il n’existe aucun moyen d’ajouter un style et une mise en forme tels que la police et la couleur au fichier CSV.

Pourquoi mon diagramme ne s’affiche-t-il pas exactement comme je l’attendais ?
Lucidchart interprète les données de manière à rendre le diagramme aussi logique que possible, mais dans certains cas, en particulier dans le cas de jeux de données complexes, vous remarquerez peut-être que des lignes, des formes ou du texte se chevauchent. Dans ce cas, vous pouvez ajuster manuellement les objets sur le zone de travail selon vos besoins.
