Avec la modélisation des coûts AWS (beta), vous pouvez rapidement ajouter des informations sur les coûts AWS aux diagrammes Lucidchart afin de prendre de meilleures décisions en matière d'architecture et de rationaliser le processus d'approbation financière. Lisez cet article pour en savoir plus.

Cette fonctionnalité bêta n'est disponible que pour la bibliothèque de formes AWS 2019 dans l'éditeur Lucidchart et n'est accessible qu'aux utilisateurs disposant d'une licence Lucidscale creator et d'une licence Lucidchart. Les prix proviennent directement de l'API AWS Price List. Lucid consulte les prix chaque jour pour s'assurer qu'ils sont toujours à jour.

Modélisation des coûts d'accès

Pour accéder à la modélisation des coûts dans Lucidchart, vous devez ajouter la bibliothèque de formes AWS Architecture 2019, puis ajouter les coûts à ces formes. Lisez la suite pour en savoir plus.

Ajouter la bibliothèque de formes AWS Architecture 2019

Pour ajouter la bibliothèque de formes AWS Architecture 2019 à votre document, procédez comme suit :

Ouvrez un document Lucidchart.
Cliquez sur Plus de formes en bas du menu Forme, situé à l'extrême gauche de l'éditeur.
Cochez la case "Architecture AWS 2019".
Cliquez sur Utiliser les formes sélectionnées.

Ajouter le coût aux formes de l'AWS 2019

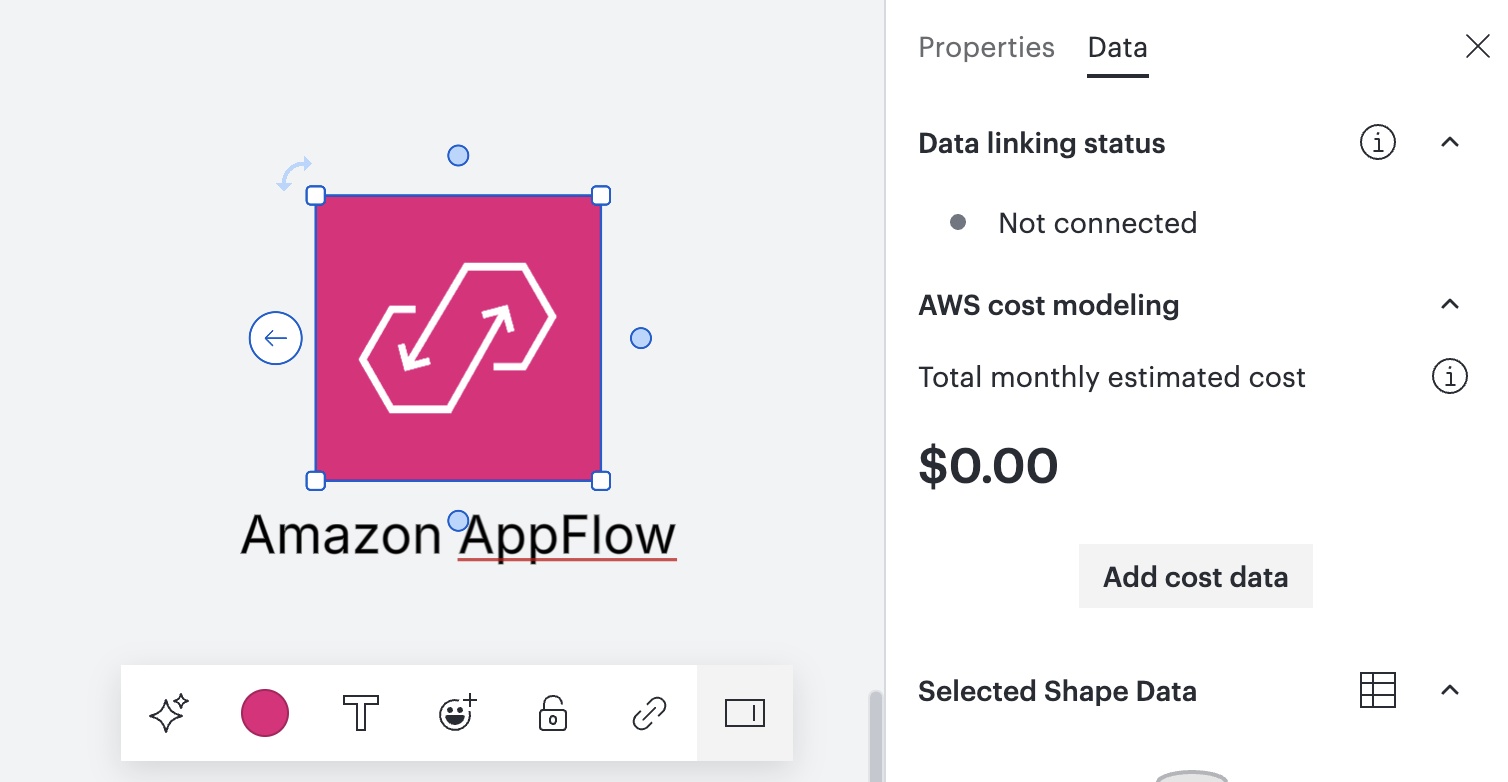

Pour ajouter des coûts à une forme AWS Architecture 2019, procédez comme suit :

Faites glisser une forme de la bibliothèque de formes AWS Architecture 2019 sur le canevas.
Ouvrez le panneau de droite.
Sélectionnez l’onglet Données.
Cliquez sur Add AWS Cost Data dans la section "Cost Analysis (BETA)".

Vous pouvez également cliquer avec le bouton droit de la souris sur une forme de la bibliothèque de formes de l'Architecture AWS 2019 et sélectionner Ajouter des données de coût AWS.

Calculer le coût des services d'aide

Le calcul du coût d'une ressource particulière comporte généralement deux étapes : (1) la sélection de la bonne UGS et (2) la configuration de la remise, du modèle de tarification et des détails d'utilisation de la ressource.

Sélectionnez l'UGS correcte

Pour trouver la bonne UGS, il faut d'abord choisir le bon service dans la liste déroulante des services. Vous trouverez ci-dessous une liste des services soutenus. Pour les services qui ne sont pas pris en charge, ou pour estimer d'autres coûts externes ou divers, vous pouvez sélectionner "Personnalisé" dans le menu déroulant des services.

Remarque : les services figurant dans cette liste sont écrits dans l'ordre où ils apparaissent dans l'API de la liste de prix AWS.

Services de soutien :

AWS Glue
AWS Lambda
AWSQueueService
AWS Secrets Manager
AWSTransfer
AmazonApiGateway
AmazonAppStream
Amazon CloudFront
Amazon Cognito
Amazon DynamoDB
Amazon EC2
Amazon ECS
Amazon EFS
Amazon ES
Amazon ElastiCache
Amazon FSx
Amazon RDS
Amazon Redshift
Amazon Route 53
Amazon S3
Amazon SNS
Amazon SageMaker
AmazonÉtats
Amazon Textract
comprendre

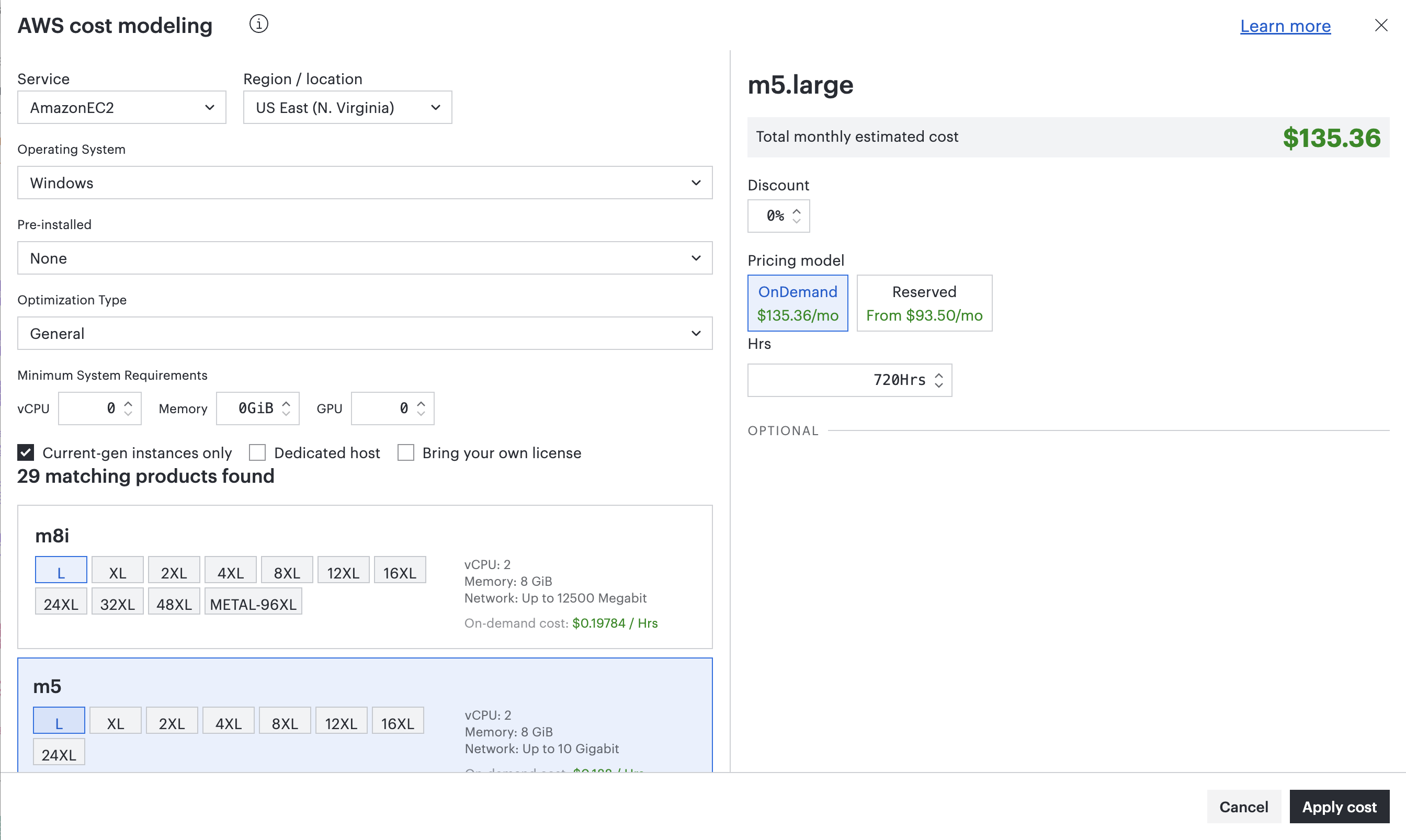

En fonction de la forme que vous avez sélectionnée, la liste déroulante "Service" peut prendre par défaut la valeur correspondante. En outre, certaines formes incluent automatiquement d'autres filtres en plus de la sélection d'une UGS par défaut. La forme EC2 "r5" en est un bon exemple. Lorsque vous ajoutez un coût à cette forme, la fenêtre modale est automatiquement filtrée pour n'afficher que les UGS de la catégorie "r5".

Utilisez les autres filtres pour réduire la liste des UGS potentielles et choisissez celle qui correspond à vos besoins.

Remarque : l'UGS que vous sélectionnez ne doit pas nécessairement représenter la forme affichée dans le canevas, mais il est conseillé d'utiliser une forme qui corresponde exactement à l'UGS sélectionnée afin d'éviter d'induire en erreur les personnes qui consommeront le diagramme créé. En outre, plusieurs coûts peuvent être appliqués à une même forme.

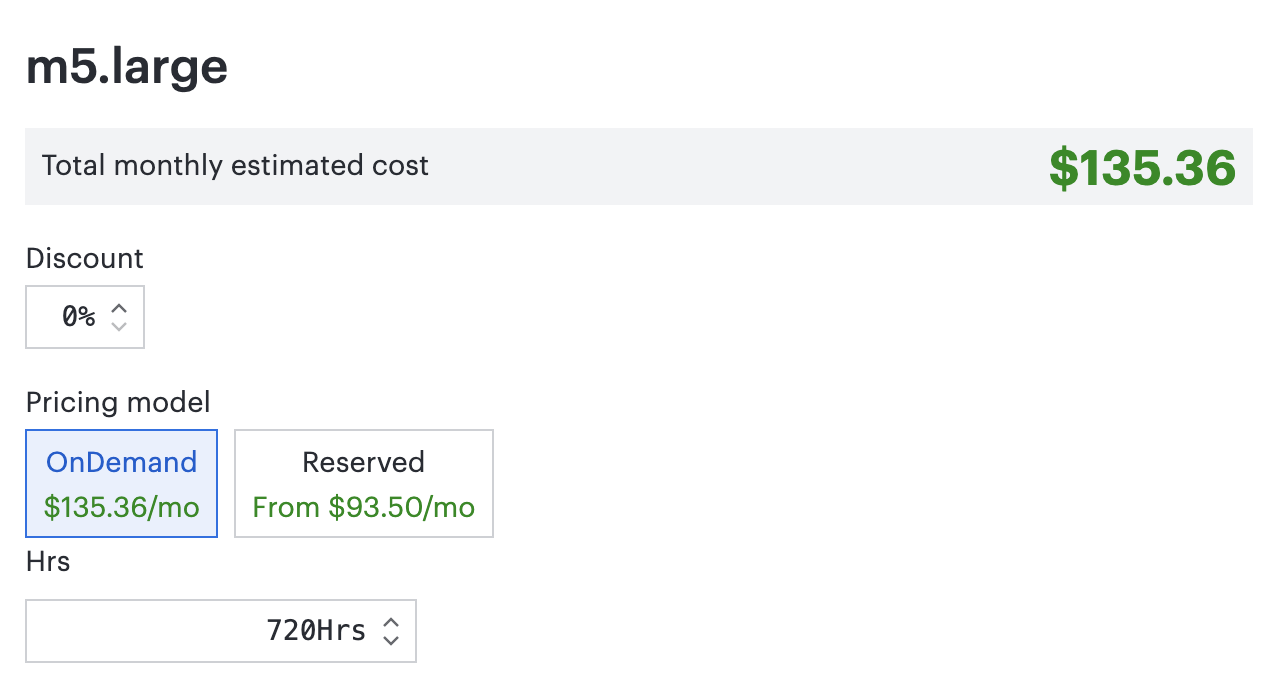

Configurer les détails pour calculer un prix

Une fois qu'une UGS est sélectionnée dans la partie gauche de la fenêtre modale Calculer les coûts AWS, vous pouvez configurer la remise et les détails d'utilisation de cette ressource dans la partie droite de la fenêtre modale. Le modèle de tarification et les options d'utilisation disponibles reflètent les options fournies par l'API AWS Price List pour ce service ou SKU particulier.

Le coût mensuel total pour l'UGS et les détails que vous avez configurés est estimé dans le coin supérieur droit de la fenêtre modale.

Sélectionnez Appliquer le coût dans le coin inférieur droit de la fenêtre modale lorsque vous avez terminé. Vous appliquerez ainsi le coût à la forme sélectionnée.

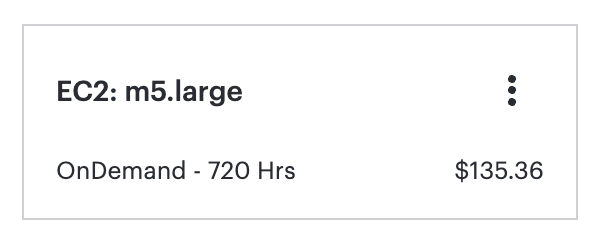

Pour modifier le coût appliqué à une forme, procédez comme suit :

Choisissez la forme avec le coût appliqué sur le canevas.
Ouvrez le panneau de droite.
Sélectionnez l’onglet Données.
Trouvez la carte de coûts que vous souhaitez modifier dans le panneau de droite sous "Analyse des coûts (BETA)".
Survolez le menu à trois points correspondant à la carte de coûts souhaitée.
Cliquez sur Modifier.

Note : Lorsque vous appliquez un coût à une forme particulière, ce coût restera statique et ne sera pas mis à jour chaque jour. Vous pouvez obtenir le dernier coût d'une ressource sur un diagramme existant en suivant les étapes ci-dessus pour modifier le prix, puis en sélectionnant immédiatement Appliquer le coût dans la fenêtre contextuelle.

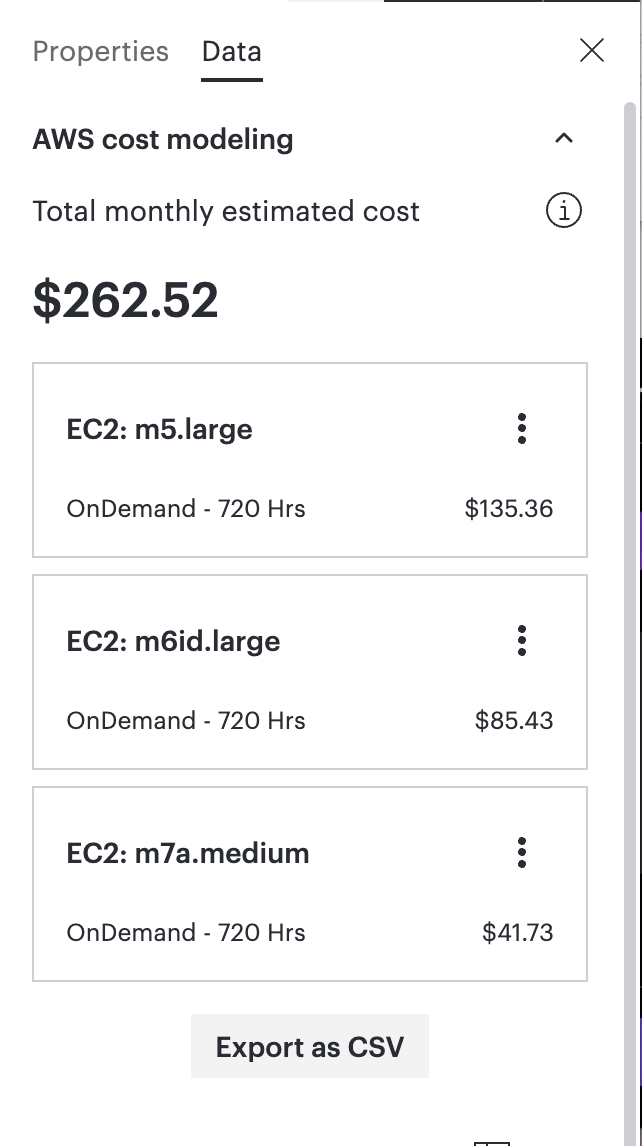

Voir le coût d'un diagramme

Pour afficher le coût d'un diagramme entier, procédez comme suit :

Cliquez sur un endroit vide de la toile (pour désélectionner toutes les formes).
Ouvrez le panneau de droite.
Sélectionnez l’onglet Données.
La section "Analyse des coûts (BETA)" reflète les coûts associés à toutes les formes de cette page.

Liste des coûts AWS.png

Note : Si une ou plusieurs formes sont sélectionnées, le panneau de droite affichera les coûts associés aux formes sélectionnées.

Règles de mise en forme conditionnelle

Lorsqu'un coût est appliqué à une forme, une règle de mise en forme conditionnelle sera automatiquement créée pour vous permettre d'afficher un badge "$" sur toute forme AWS 2019 dont le coût est supérieur à 0,00 $/mois.

Vous pouvez personnaliser cette règle ou en créer d'autres qui correspondent mieux à votre cas d'utilisation. Pour accéder à la valeur du coût mensuel appliqué à une forme, utilisez la clé "AWSAMORTIZEDMONTHLYCOST". Vous pouvez également utiliser les valeurs "AWSUPFRONTCOST" et "AWSMONTHLYCOST" si vous souhaitez distinguer les coûts initiaux des coûts mensuels récurrents, respectivement.

Exporter une nomenclature

Pour exporter un fichier CSV de tous les coûts associés à une page donnée, procédez comme suit :

Cliquez sur un endroit vide de la toile (pour désélectionner toutes les formes).
Ouvrez le panneau de droite.
Sélectionnez l’onglet Données.
Dans la section "Analyse des coûts (BETA)", sélectionnez Exporter en CSV.

Donnez votre avis sur cet article

Vous avez des commentaires sur cet article ? Racontez-nous votre expérience ici.
