Gardez vos documents Lucid organisés en gérant la disposition des objets sur la zone de travail. Lisez cet article pour apprendre à utiliser les outils de Lucidchart et Lucidspark afin de créer des documents et des tableaux cohérents et faciles à parcourir.

Gratuit	Individuel	Équipe	Entreprise	FedRAMP

Sélectionner des objets

Sélectionner un seul objet

Pour sélectionner un objet sur un document Lucidchart, cliquez sur celui-ci.

Pour sélectionner un objet sur un tableau Lucidspark, assurez-vous que l’outil Sélectionner est en surbrillance en haut de la barre d’outils principale sur le côté gauche du tableau, puis cliquez sur l’objet.

Sélectionner plusieurs objets

Il existe différentes façons de sélectionner plusieurs objets dans les documents Lucidchart et les tableaux Lucidspark :

Cliquez et faites glisser un cadre autour des objets que vous souhaitez sélectionner.
Maintenez la touche "Shift" de votre clavier enfoncée, puis cliquez sur les objets que vous souhaitez sélectionner (ou désélectionner).
Maintenez la touche "Ctrl" (PC) ou "Command" (Mac) enfoncée sur votre clavier, puis faites glisser un cadre autour des objets que vous souhaitez sélectionner, même si vous cliquez directement sur une forme.
Appuyez sur Ctrl+A (PC) ou Cmd+A (Mac) pour sélectionner tous les objets de la zone de travail.

Positionner les objets

Utiliser les lignes d’objet et de grille

Lignes d’objet

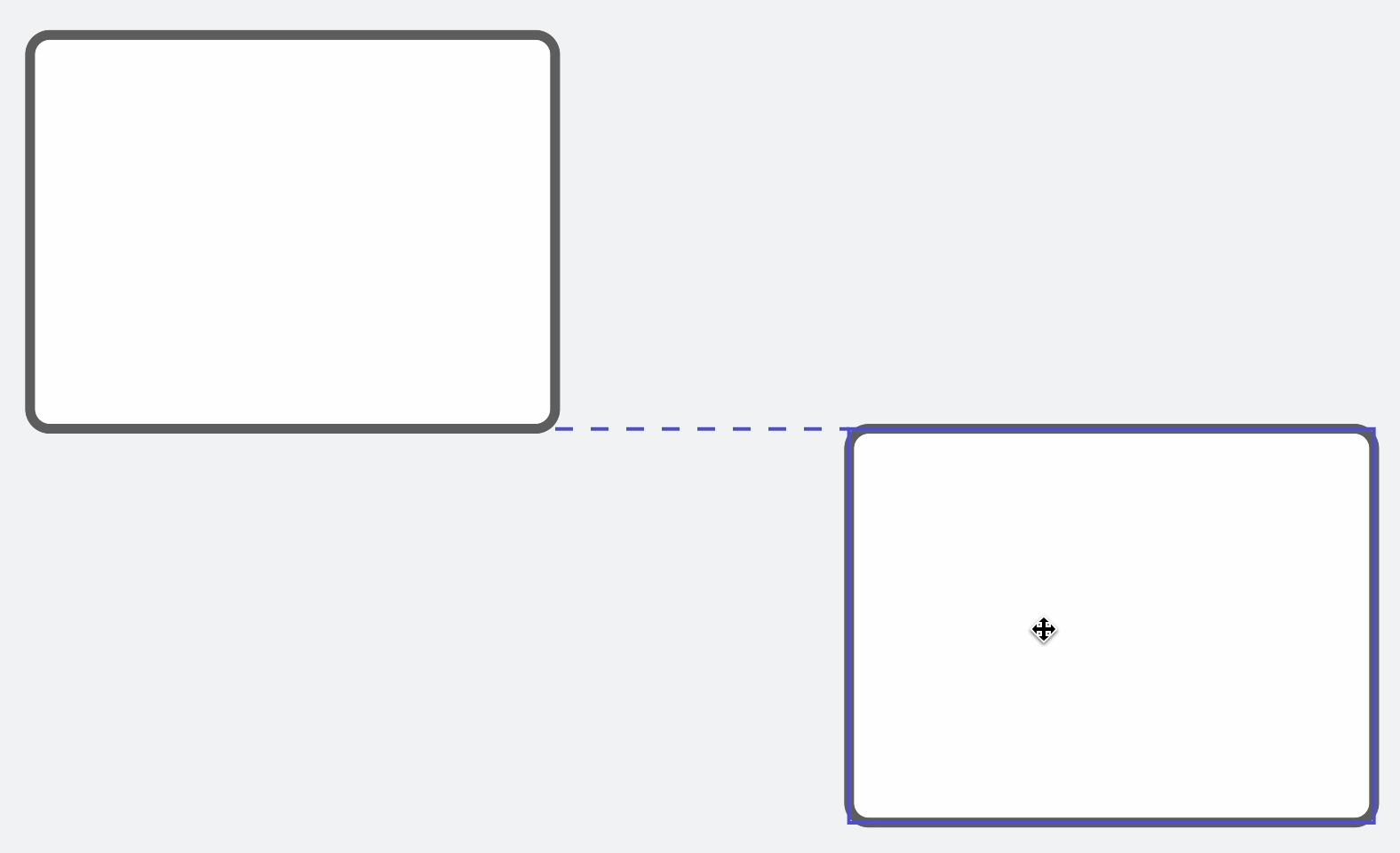

Lorsque vous faites glisser un nouvel objet sur votre zone de travail ou que vous déplacez un objet existant, des lignes apparaissent automatiquement pour vous aider à l’aligner avec les autres objets. Si le bord de l’objet est aligné sur le bord d’un autre objet, des lignes pointillées apparaissent entre les deux.

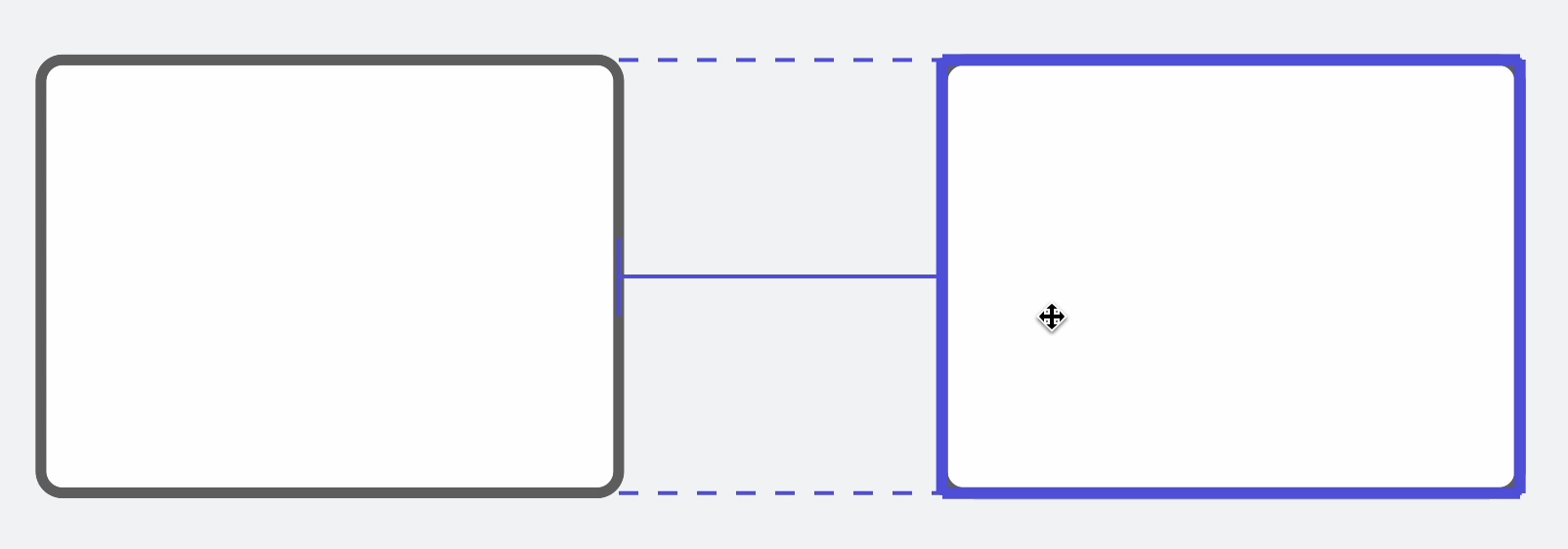

Une ligne continue entre deux objets indique que leurs points centraux sont alignés.

Quadrillage

La grille du document est un autre outil qui facilite le positionnement des objets sur la zone de travail. Vous pouvez activer les lignes de la grille et en ajuster la taille dans les Paramètres du document.

Utiliser des coordonnées et des mesures (Lucidchart uniquement)

Lorsque vous déplacez un objet dans la zone de travail de Lucidchart, ses coordonnées X et Y apparaissent en dessous. Vous pouvez utiliser ces coordonnées comme guide pour placer l’objet à la bonne position sur la zone de travail.

Lucidchart vous aide également à disposer les éléments sur votre zone de travail en affichant des mesures indiquant la distance entre deux objets.

Les unités de mesure affichées pour les coordonnées et les mesures correspondent à celles spécifiées dans Paramètres du document.

Aligner les objects

Pour une disposition précise des objets lorsque vous déplacez des formes sur la zone de travail, vous disposez des options suivantes dans les paramètres du document :

Aligner sur les objets : forcer les objets à s’aligner sur les autres objets de l’espace de travail.
Aligner les objets sur la grille pour forcer les objets à s’aligner sur la grille de votre document.

Organiser les objets qui se chevauchent

Si deux ou plusieurs objets se chevauchent sur votre zone de travail, leur disposition correspondra à l’ordre dans lequel ils ont été ajoutés, avec l’objet le plus récent à l’avant et le plus ancien à l’arrière.

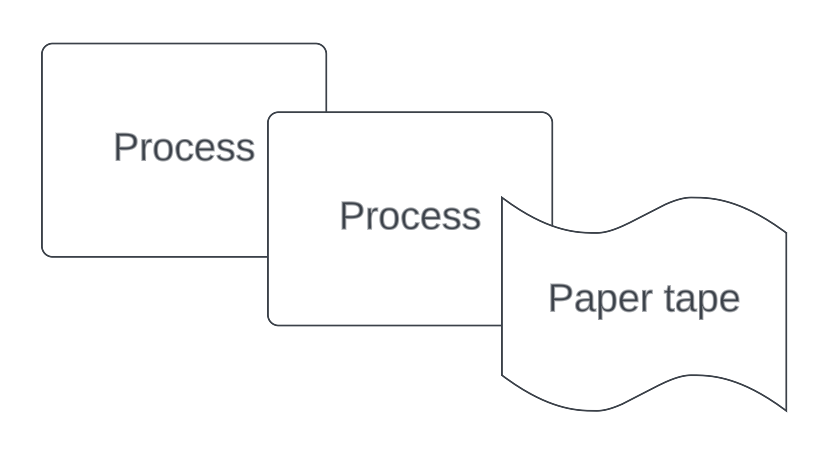

Dans l’exemple ci-dessous, « Paper Tape » se trouve devant les deux formes « Process » parce qu’il s’agit de la forme la plus récente.

Pour ajuster la disposition des formes sur la zone de travail :

Cliquez avec le bouton droit de la souris sur un objet.
Passez votre curseur sur Organiser.
Choisissez l’une des options suivantes :
- Déplacer à l’avant pour déplacer un objet devant l’ensemble des objets qui se chevauchent.
- En arrière pour envoyer un objet à l’arrière de l’ensemble des objets qui se chevauchent.
- Ramener l’objet en avant pour placer un objet devant l’objet qui se trouve juste devant lui.
- Envoyer l’objet en arrière pour envoyer un objet à l’arrière de l’objet qui se trouve juste derrière lui.

Aligner et répartir les objets

Grâce aux raccourcis d’alignement et de répartition de Lucid, vous pouvez repositionner des objets sur la zone de travail de manière à ce qu’ils soient alignés ou répartis uniformément.

Aligner les objets

Pour aligner une sélection d’objets :

Sélectionnez les objets de la zone de travail que vous souhaitez aligner.
Cliquez avec le bouton droit de la souris sur un objet de la sélection.
- L’alignement sera effectué par rapport à l’objet sur lequel vous cliquez.
Placez votre curseur sur Aligner.
Choisissez l’une des options suivantes :
- Gauche/Droite : alignez un groupe d’objets sur le côté gauche ou droit de l’objet sur lequel vous avez cliqué avec le bouton droit de la souris.
- Centre : alignez un groupe d’objets sur le point médian horizontal de l’objet sur lequel vous avez cliqué avec le bouton droit de la souris.
- Haut/Bas : alignez un groupe d’objets sur le haut ou le bas de l’objet sur lequel vous avez cliqué avec le bouton droit de la souris.
- Milieu : alignez un groupe d’objets sur le point médian vertical de l’objet sur lequel vous avez cliqué avec le bouton droit de la souris.

Pour en savoir plus : Pour plus de détails sur chaque option d'alignement, consultez cet article de la communauté Lucid.

Répartir les objets

Pour répartir uniformément une sélection d’objets :

Sélectionnez les objets à répartir sur la zone de travail.
Effectuez un clic droit sur la sélection.
Passez votre curseur sur Distribuer.
Choisissez l’une des options suivantes :
- Horizontalement : répartissez un groupe d’objets de façon égale entre l’objet du groupe le plus à gauche et l’objet du groupe le plus à droite.
- Verticalement : répartissez un groupe d’objets de manière égale entre l’objet du groupe le plus en haut et l’objet du groupe le plus en bas.

En savoir plus : pour voir des exemples d’alignement et de répartition d’objets, consultez cette publication de la communauté Lucid.

Verrouiller les objets

Une fois que vous avez personnalisé le style et le positionnement d’un objet, vous pouvez le verrouiller afin d’éviter les modifications et les déplacements accidentels.

Pour verrouiller un objet :

Cliquez avec le bouton droit de la souris sur un objet.
Passez votre curseur sur "Verrouiller/déverrouiller".
Sélectionnez une ou plusieurs des options suivantes :
- Verrouiller pour verrouiller la taille, la position, le style et le contenu de l’objet.
- Verrouiller la taille et la position pour verrouiller la taille et l’emplacement de l’objet sur la zone de travail
- Verrouiller le style pour verrouiller la mise en forme et le style de l’objet (couleur, police).
- Verrouiller le contenu pour verrouiller le texte ou tout autre contenu à l’intérieur de l’objet.

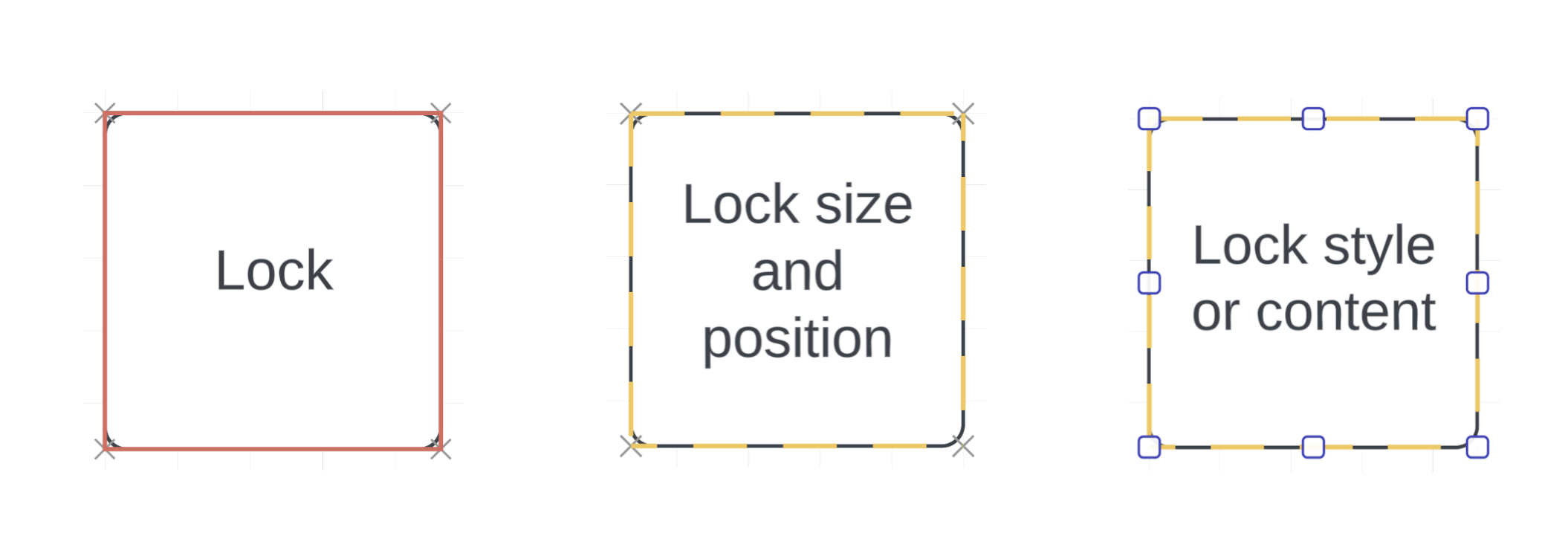

Lorsqu’il est sélectionné, le contenu verrouillé est indiqué par un contour rouge plein, un contour jaune en pointillés ou des X dans les coins.

Conseil : les objets individuels verrouillés au sein d’un objet parent non verrouillé (tel qu’un conteneur, un groupe ou un cadre) seront déplacés avec l’objet parent si celui-ci est déplacé. Pour éviter cela, verrouillez également l’objet parent.
