Emplea marcos en la nube para visualizar la infraestructura en la nube en Lucidchart

Crear un nuevo documento con datos importados en la nube

Luego de importar datos de infraestructura en la nube de AWS, Microsoft Azureo Google Cloud al Lucid Data Hub, puedes renderizar automáticamente los datos en un diagrama siguiendo estos pasos:

1. Selecciona Data hub en el menú de navegación a la izquierda de la página de inicio de Lucid.
2. Selecciona AWS, Microsoft Azureo Google Cloud entre las opciones de la izquierda.
3. Haz clic en Crear nuevo documento desde la parte superior de la página.
4. Selecciona qué fuente(s) de datos quieres usar.
5. Haz clic en Siguiente en la esquina inferior derecha.
6. Escribe un nombre para el documento.
7. Haz clic en Crear documento en la esquina inferior derecha.

Luego de crear un nuevo documento de Lucidchart, pasa a la siguiente sección para aprender cómo agregar datos de la nube al lienzo.

Visualiza los datos de la nube en el lienzo

Luego de importar datos en la nube en un documento Lucidchart , puedes agregar figura al lienzo de las siguientes maneras:

• Cloud Agent (solo AWS): Con el Cloud Agent, puedes usar Lucid IA para generar un diagrama de infraestructura AWS dirigido directamente dentro de Lucidchart. Para instrucciones completas, explora nuestro Uso Lucid Cloud Agent de IA para construir diagramas de arquitectura en Lucidchart artículo.
• Diagrama libre: Agrega la figura de la nube al lienzo manualmente con diagrama libre, permitiéndote crear un diagrama personalizado. Para instrucciones completas, consulta nuestro diagrama de Freeform con infraestructura en la nube en Lucidchart artículo.
• Marcos en la nube: Un marcos en la nube es una visualización automatizada de tus datos en la nube. Puedes crear múltiples vistas dentro de un marcos en la nube, cada uno mostrando tu infraestructura desde una perspectiva diferente. El resto de este artículo incluye información sobre cómo personalizar tus marcos en la nube con vistas y otras opciones de visualización.

Agrega un marcos de nube al lienzo

Para agregar un marcos en la nube a un documento Lucidchart , sigue estos pasos:

1. Selecciona el icono de recursos en la nube desde la barra principal en el lado izquierdo de la página.
2. Haz clic en Cloud marcos en la parte superior del panel.

Crear y gestionar vistas

Las vistas son las diferentes visualizaciones que creas dentro de este único Marcos, permitiéndote visualizar arquitectura y recursos desde distintas perspectivas; cada una aplica una configuración diferente de estructura, filtros y configuraciones de layout a los mismos datos importados.

Cuando generas un nuevo documento, la infraestructura renderizada se muestra automáticamente en las vistas de "Infraestructura Resumida".

Cambiar a nuevas vistas

Para cambiar a un nuevo vista, sigue estos pasos:

1. Selecciona los marcos en la nube en tu documento de Lucidchart .
2. En el panel que se abre a la derecha, haz clic en el menú desplegable bajo "Vistas actuales".
3. Selecciona nuevas vistas.

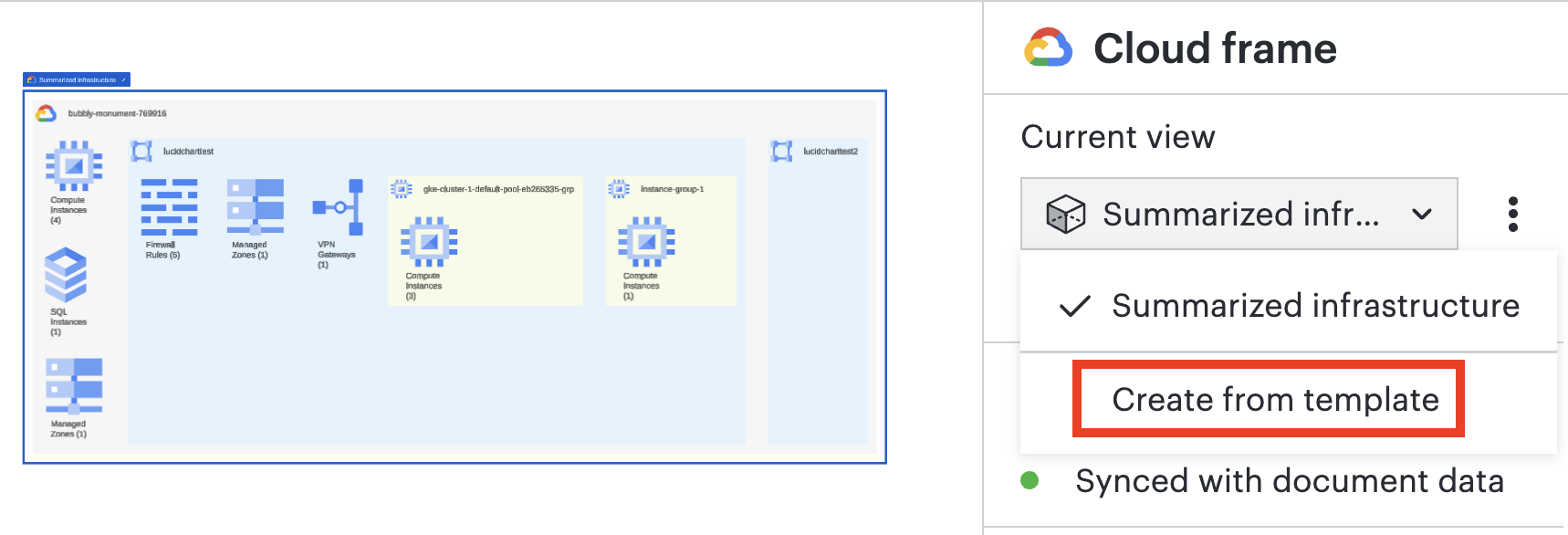

Crear nuevas vistas

Para crear nuevas vistas, sigue estos pasos:

1. Selecciona los marcos en la nube en tu documento de Lucidchart .
2. En el panel que se abre a la derecha, haz clic en el menú desplegable bajo "Vistas actuales".
3. Selecciona Crear desde Plantilla.

4. Selecciona una plantilla en las opciones o haz clic en Saltar, quiero una vista en blanco en la esquina inferior izquierda.
   • Consulta la sección Vistas Disponibles para AWS, Microsoft Azurey Google Cloud más abajo para más información sobre Plantilla.
   • Consulta la sección de vistas del Manual de Layout más abajo para más información sobre cómo empezar con vistas en blanco.
5. Si elegiste una Plantilla, haz clic en Generar desde la esquina inferior derecha.

Gestiona vistas existentes

Para acceder a distintos ajustes de vistas existentes, sigue estos pasos:

1. Selecciona los marcos en la nube en tu documento de Lucidchart .
2. En el panel que se abre a la derecha, haz clic en el icono de tres puntos a la derecha del desplegable "Vistas actuales".
3. Selecciona una de las siguientes opciones:
   • Renombra los paisajes.
   • Duplica las vistas con disposición automática o disposición manual.
   • Exportar configuración para las vistas actuales o todas las vistas.
   • Importar configuraciones de vistas desde un archivo JSON.
   • Change biblioteca de figuras.
   • Borra las vistas.

Vistas disponibles Plantilla para AWS, Microsoft Azurey Google Cloud

Vistas de distribución manual

Las vistas de layout manuales te permiten acceder a un layout en el que tienes control sobre la colocación de figuras y puedes hacer cambios manuales. Para agregar contenedores y recursos al lienzo, haz clic y arrástralos desde el panel de recursos de la nube en el lado izquierdo hasta el lienzo.

Personaliza cómo aparece la infraestructura en la nube en Lucidchart

Recursos de Vistas

Para visualizar todos los tipos de recursos soportados por Lucid, selecciona el icono de recursos en la nube desde la barra de herramientas principal a la izquierda de la página. Emplea la barra de búsqueda para acceder a un tipo de recurso específico en esta lista.

Mostrar o esconder recursos en el lienzo

Para editar qué recursos son visibles en el lienzo, sigue estos pasos:

1. Selecciona los marcos en la nube en tu documento de Lucidchart .
2. En el panel que se abre a la derecha, desplázate hasta la sección "Visibilidad de recursos".
3. Usa la casilla de verificación junto a un tipo de recurso para mostrar u ocultar todos los recursos de ese tipo en las vistas actuales.
   • Selecciona un tipo de recurso para mostrar u ocultar Recursos individuales.

Mostrar líneas entre recursos

Las líneas de infraestructura cloud representan la relación entre recursos basada en los metadatos de los recursos. Para activar o desactivar la visibilidad de líneas, sigue estos pasos:

1. Selecciona los marcos en la nube en tu documento de Lucidchart .
2. En el panel que se abre a la derecha, haz clic en Diseño debajo del desplegable "Vistas actuales".
3. Marca o desmarca la casilla a la derecha de una categoría de líneas para activar su visibilidad.
   • Haz clic en la flecha a la izquierda de cada categoría de líneas para alternar la visibilidad según tipos específicos de líneas.
   • Personaliza el estilo de cada tipo de línea haciendo clic en ella.

Metadatos de Vistas Figura

Selecciona un recurso individual en el lienzo para abrir su panel de datos en el lado derecho del lienzo. En este panel, selecciona Datos debajo de la tesela de recurso para ver los metadatos asociados a ese recurso Individual.

Ajustar la configuración de diseño de los recursos

Puedes aplicar configuraciones de layout a tipos específicos de recursos en un documento así como a los recursos tipo Contenedores en los que se renderizan. Para acceder a la configuración de diseño de un Contenedores o tipo de recurso, sigue estos pasos:

1. Selecciona un recurso Contenedores o Individual en el documento.
2. En el panel que se abre a la derecha, haz clic en Diseño desde la parte superior del panel.

Desde el panel de Diseño, puedes hacer los siguientes ajustes:

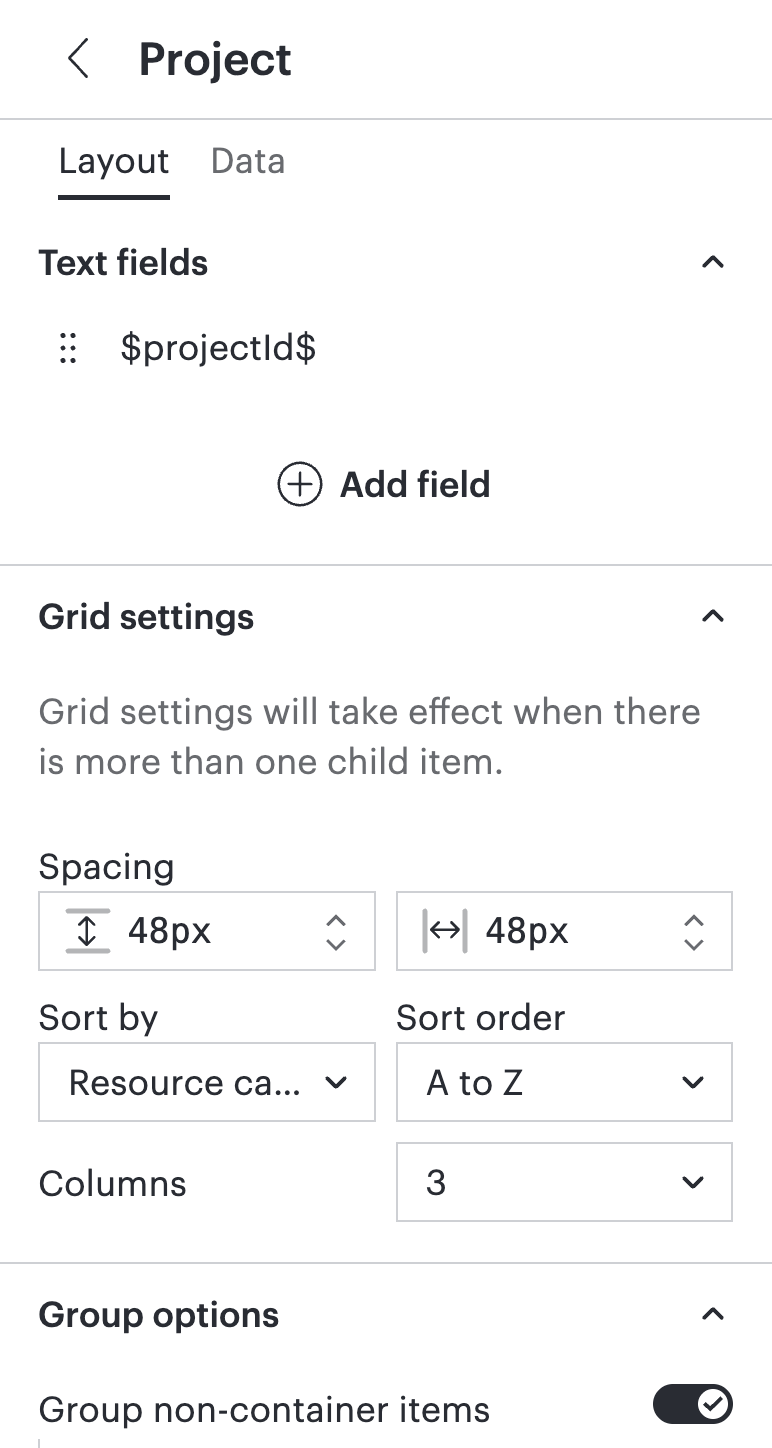

Contenedores

• contraer o ampliar a Contenedores.
• Agregar o editar campos de texto.
  • Haz clic en el icono de tres puntos a la derecha de un campo de texto para mostrarlo u ocultarlo en el lienzo o elimínalo de los contenedores. Selecciona Ocultar campo vacío para ocultar el campo si no tiene valor.
• Ajusta la configuración de la cuadrícula como el espaciado, el número de columnas y el orden ordenar.
• Agrupa los recursos no contenidos en un cierto número de columnas.
• Agrupa los recursos por tipo.
• Ajusta el orden en que aparecen los grupos en los contenedores.

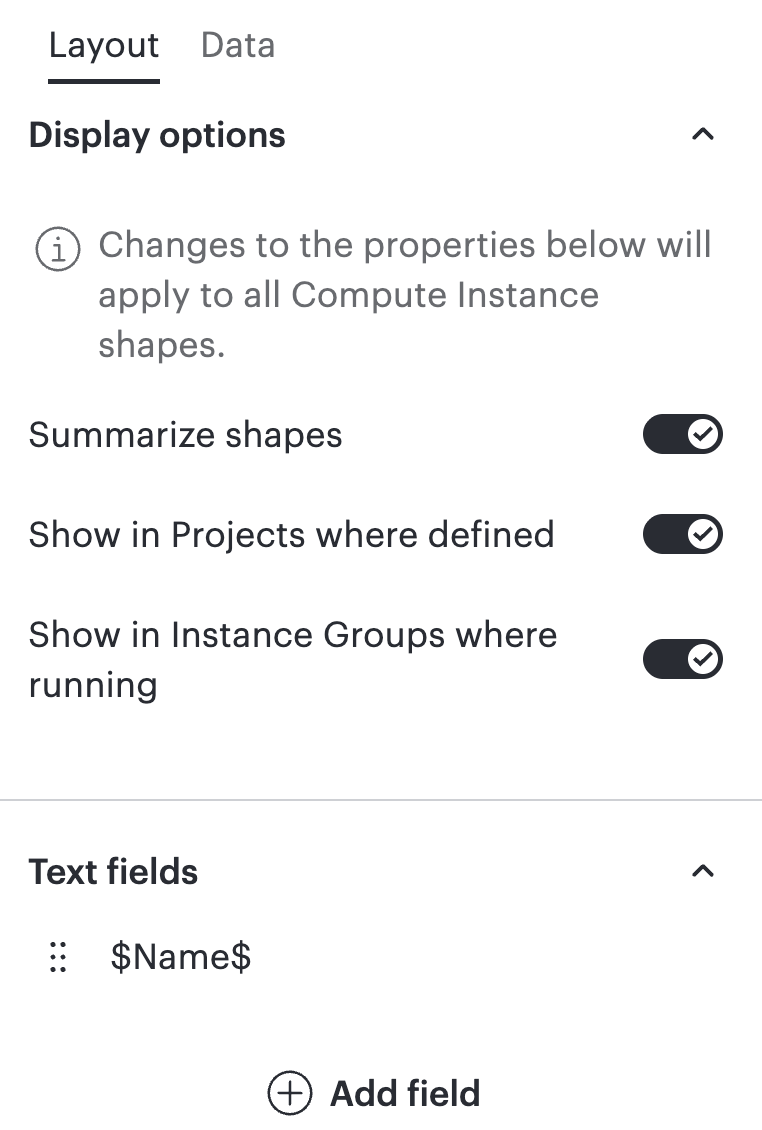

Recursos

• Resume la figura. Cuando esto se activa, los recursos del mismo tipo se combinan en una sola figura con una insignia que identifica el número de recursos individuales resumidos.
• Ajusta las opciones de visualización, como dónde se muestra el recurso en el diagrama.
• Agregar o editar campos de texto.
  • Haz clic en el icono de tres puntos a la derecha de un campo de texto para mostrarlo u ocultarlo en el lienzo o eliminarlo del recurso. Selecciona Ocultar campo vacío para ocultar el campo si no tiene valor.

Control de estructura

Puedes controlar la jerarquía organizacional de la infraestructura cloud siguiendo estos pasos:

1. Selecciona los marcos en la nube en tu documento de Lucidchart .
2. En el panel que se abre a la derecha, haz clic en Diseño debajo del desplegable "Vistas actuales".
3. En la sección "estructura", puedes:
   • Haz clic + Agregar grupo para agregar contenedores a la jerarquía visual de las vistas.
   • Elimina contenedores o grupos de la jerarquía pasando el cursor sobre el grupo y haciendo clic en X.

Puedes agregar los siguientes grupos a la jerarquía de un documento según el proveedor:

• AWS: Cuentas, regiones, VPCs, zonas de disponibilidad, grupos de seguridad, clústeres ECS, subredes
• Google Cloud: Proyectos, Redes, Subredes, Clústeres GKE, Pools de Nodos, Grupos de Instancias
• Microsoft Azure: Subscripciones, Grupos de Recursos, Redes Virtuales, Subredes

Aplicar filtros

Los filtros de Vistas excluyen recursos que no cumplen con los criterios de los filtros. filtros a contenedores también excluye los recursos de los contenedores.

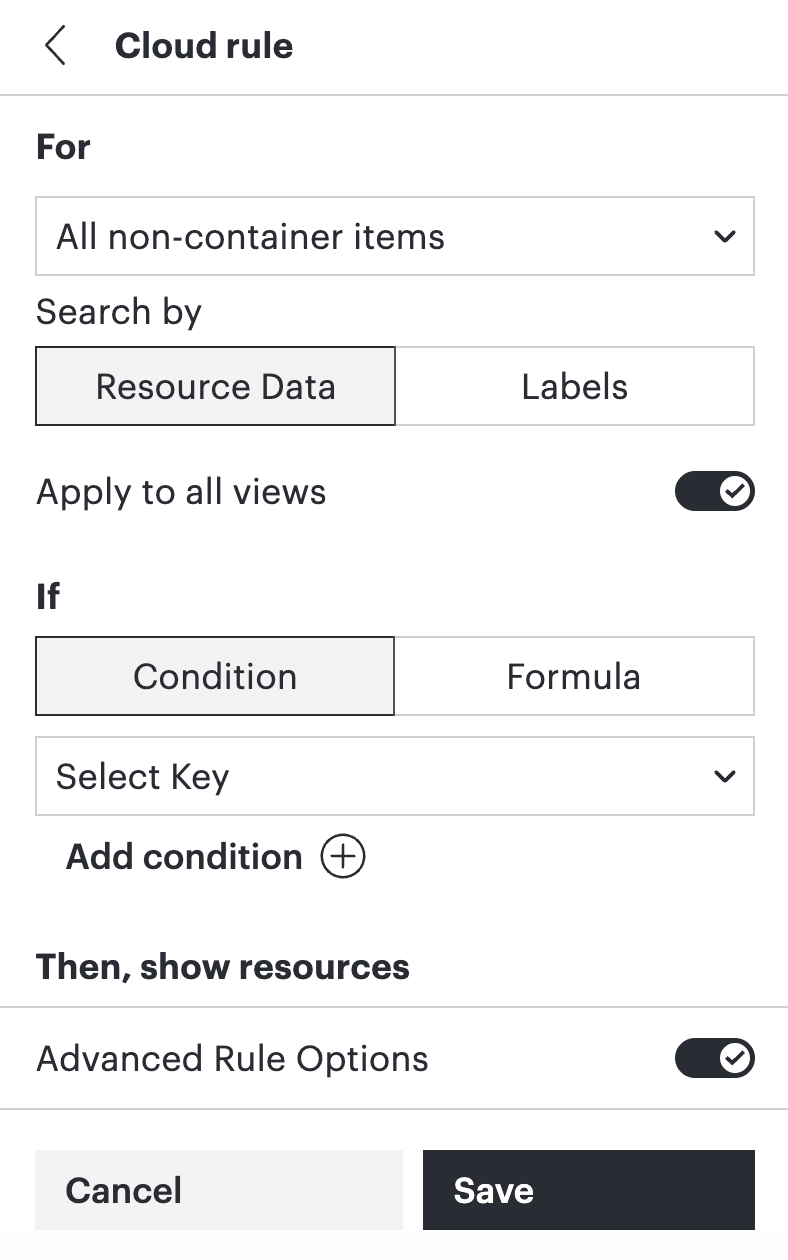

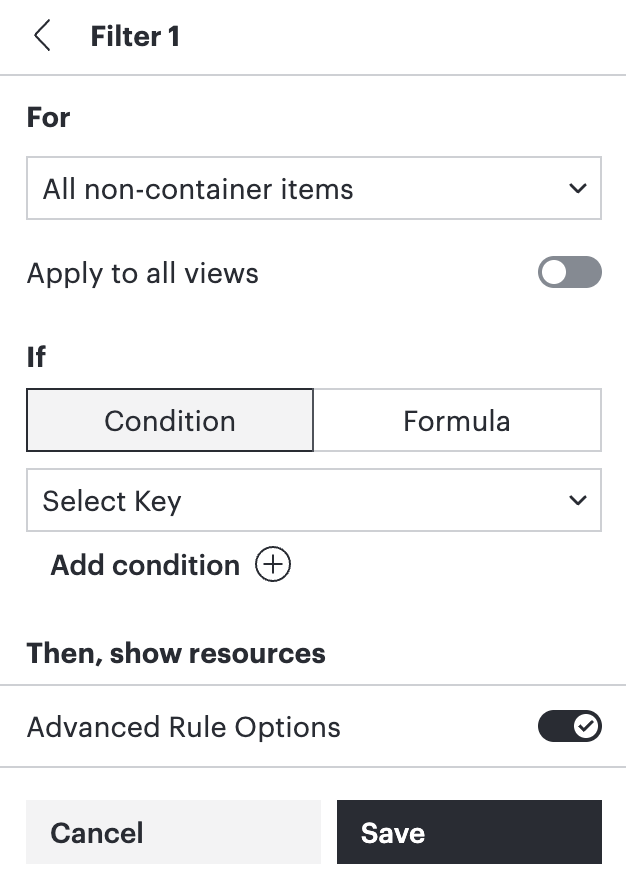

Para agregar nuevos filtros, sigue estos pasos:

1. Selecciona los marcos en la nube en tu documento Lucidchart .
2. En el panel que se abre a la derecha, haz clic en Datos debajo del desplegable "Vistas actuales".
3. En "filtros", haz clic en Gestionar filtros.
4. Haz clic en Crear una nueva regla de filtros.
5. En "Para", selecciona qué tipo de recurso quieres que se apliquen los filtros.
6. En "Buscar por", selecciona Datos de recursos o Etiquetas para determinar a qué datos se aplican los filtros.
7. Opcionalmente, activa "Aplicar a todas las vistas" para aplicar estos filtros a todas las demás vistas del documento.
8. En "Si", emplea los desplegables para determinar la condición o selecciona Fórmula para usar una fórmula como condición.
   • Haz clic en Agregar condición si quieres varias condiciones para los filtros.
9. Haz clic en Guardar.

Las vistas se ajustarán para ajustar a los parámetros de los filtros. Para desactivar un filtro, haz clic en Gestionar filtros y luego desmarca la casilla a la izquierda del nombre del filtro.

Para gestionar filtros existentes para todas las vistas, sigue estos pasos:

1. Selecciona los marcos en la nube en tu documento de Lucidchart .
2. En el panel que se abre a la derecha, haz clic en Datos debajo del desplegable "Vistas actuales".
3. En "filtros", haz clic en Gestionar filtros.
4. Haz clic en el icono de tres puntos en la esquina superior derecha de un filtro.
5. Desde aquí, puedes:
   • Renombrad los filtros.
   • Editar las condiciones de los filtros.
   • Duplica los filtros a las vistas actuales.
   • Aplica los filtros a todas las vistas del documento.
   • Borra los filtros.
