Con la funcionalidad de diagrama libre (beta), puedes arrastrar y soltar recursos de infraestructura cloud en el lienzo para crear un diagrama personalizado.
Esta función está disponible para cuentas con Acelerador Cloud. Contacta con ventas para comprar el Acelerador Cloud para tu cuenta Corporativo.
Introducción a diagramas libres
Puedes crear Lucidchart diagrama libre con datos importados de infraestructura en la nube. Los diagramas libres se diseñan manualmente. Esto significa que decides exactamente dónde aparece cada recurso en el lienzo, dándote un control preciso sobre el diseño.
Esto es diferente de trabajar con un marcos en la nube, que genera automáticamente el diseño aplicando reglas a tus datos importados.
Visualización automática
Si quieres visualización automática en lugar de diseño manual, hay dos opciones luego de importar datos de infraestructura cloud desde AWS, Microsoft Azureo Google Cloud al Lucid Data Hub:
- Marcos en la nube: Un marcos en la nube es una visualización automatizada de tus datos en la nube. Puedes crear múltiples vistas dentro de un marcos en la nube, cada uno mostrando tu infraestructura desde una perspectiva diferente. Para más información, explora nuestro artículo Usa marcos en la nube para visualizar la Lucidchartinfraestructura en la nube.
- Cloud Agent (solo AWS): Con el Cloud Agent puedes usar Lucid IA para generar diagramas de infraestructura AWS dirigidos directamente dentro de Lucidchart. Para más información, explora nuestro Uso Lucid Cloud Agent de IA para construir diagramas de arquitectura en Lucidchart artículo.
Dos formas de empezar un diagrama libre
Existen dos métodos principales para iniciar un nuevo documento diagrama de formato libre:
- Desde el Centro de Datos
- De un prompt con Cloud Agent (beta)
Desde el Centro de Datos
Para crear un diagrama Lucidchart libre con datos importados en la nube, sigue estos pasos:
- Selecciona Centro de datos en la parte inferior del menú de navegación, en el lado izquierdo de la página.
- De la lista de proveedores, selecciona: AWS, Azure o Google Cloud.
- Haz clic + Crear nuevo documento en la parte superior de la página.
- Selecciona una fuente de datos existente.
- Para AWS, selecciona al menos una cuenta.
- Para Azure, selecciona al menos una subscripción.
- Para Google Cloud, selecciona al menos un proyecto.
- Haz clic en Elegir [fuente de datos] en la esquina inferior derecha.
- "Fuente de datos" será una cuenta, subscripción o proyecto dependiendo de tu proveedor.
- En "tipo de documento", selecciona diagrama libre.
- Haz clic en Crear documento en la esquina inferior derecha.
De un prompt con Cloud Agent (beta)
Alternativamente, puedes aprovechar prompts en lenguaje natural para configurar tu diagrama con el Cloud Agent. Esto está disponible para Acelerador Cloud Usuario con acceso beta. Por el momento, solo está disponible para AWS.
Cloud Agent te permite generar un diagrama libre totalmente editable y vinculado a datos a partir de tus datos importados en la nube empleando prompts en lenguaje natural, ofreciendo una forma rápida e intuitiva de generar diagramas para tus necesidades arquitectónicas específicas.
Más información: Para más información e instrucciones paso a paso, explora nuestro Uso Lucid Agente en la Nube de IA para construir diagramas de arquitectura en Lucidchart artículo.
Personalizar un diagrama de formato libre
Una vez que creaste un diagrama libre a partir de tus datos en la nube, las opciones de personalización son muy flexibles. Sigue leyendo para recibir instrucciones para acceder y gestionar tus datos.
Accede al menú de la nube

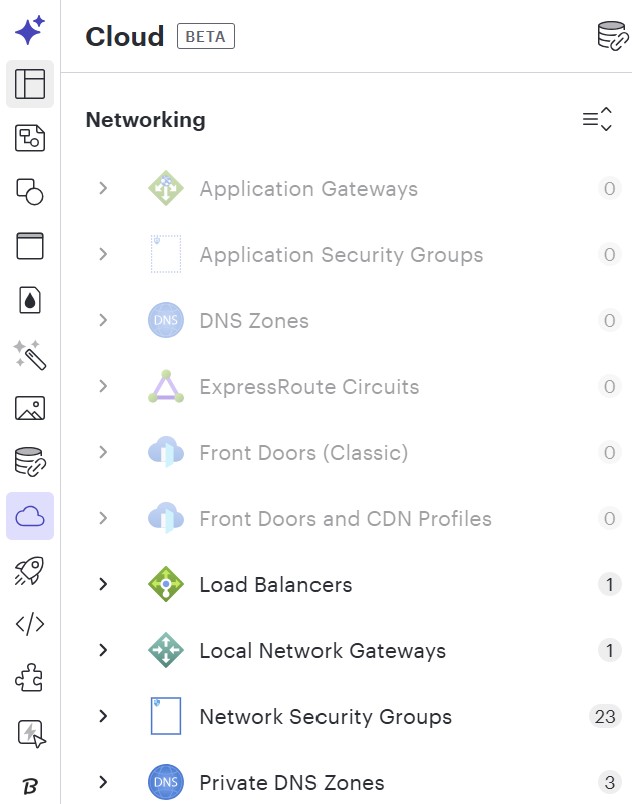

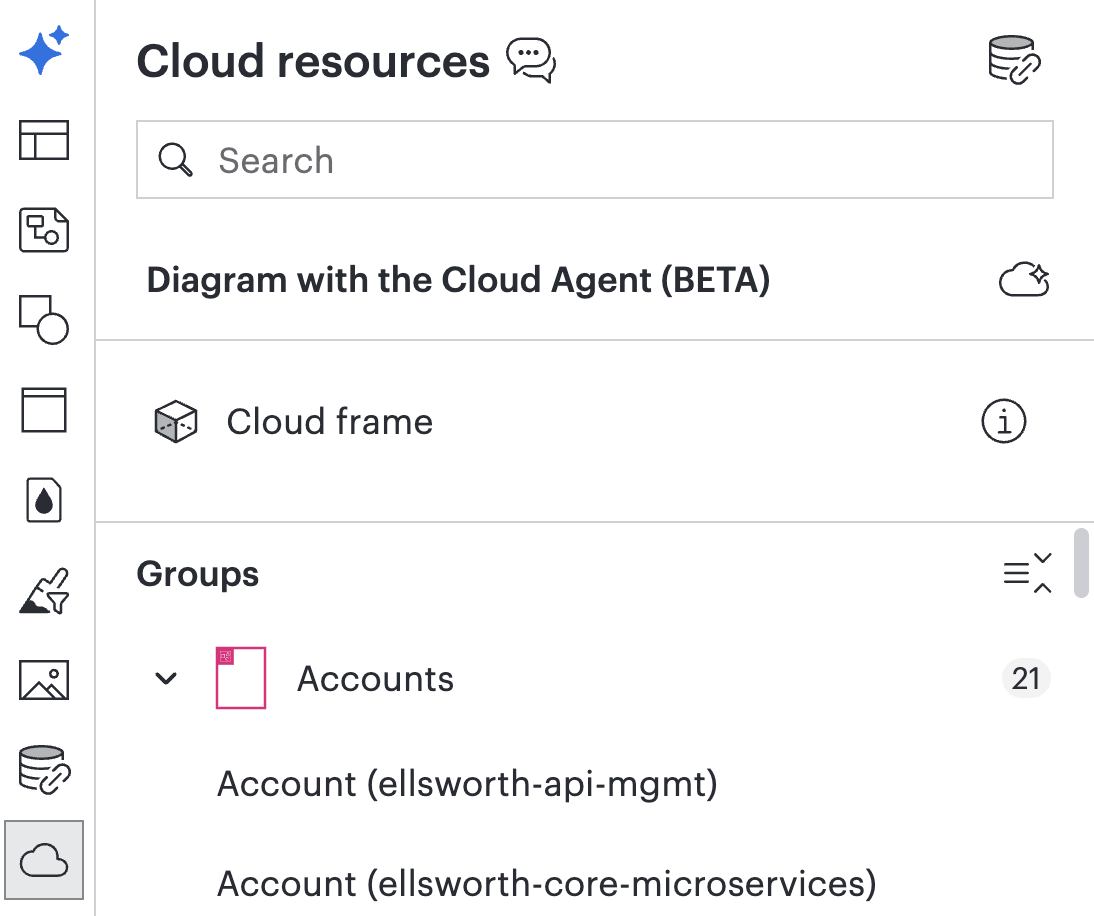

Selecciona el icono de recursos de la nube desde la barra principal en el lado izquierdo de la página para acceder a los datos importados. Emplea los iconos de flecha a la izquierda de un tipo de recurso para ampliar o cerrar una lista de recursos. Luego puedes arrastrar y soltar recursos en el lienzo para hacer diagramas manualmente.
Metadatos de recursos de Vistas

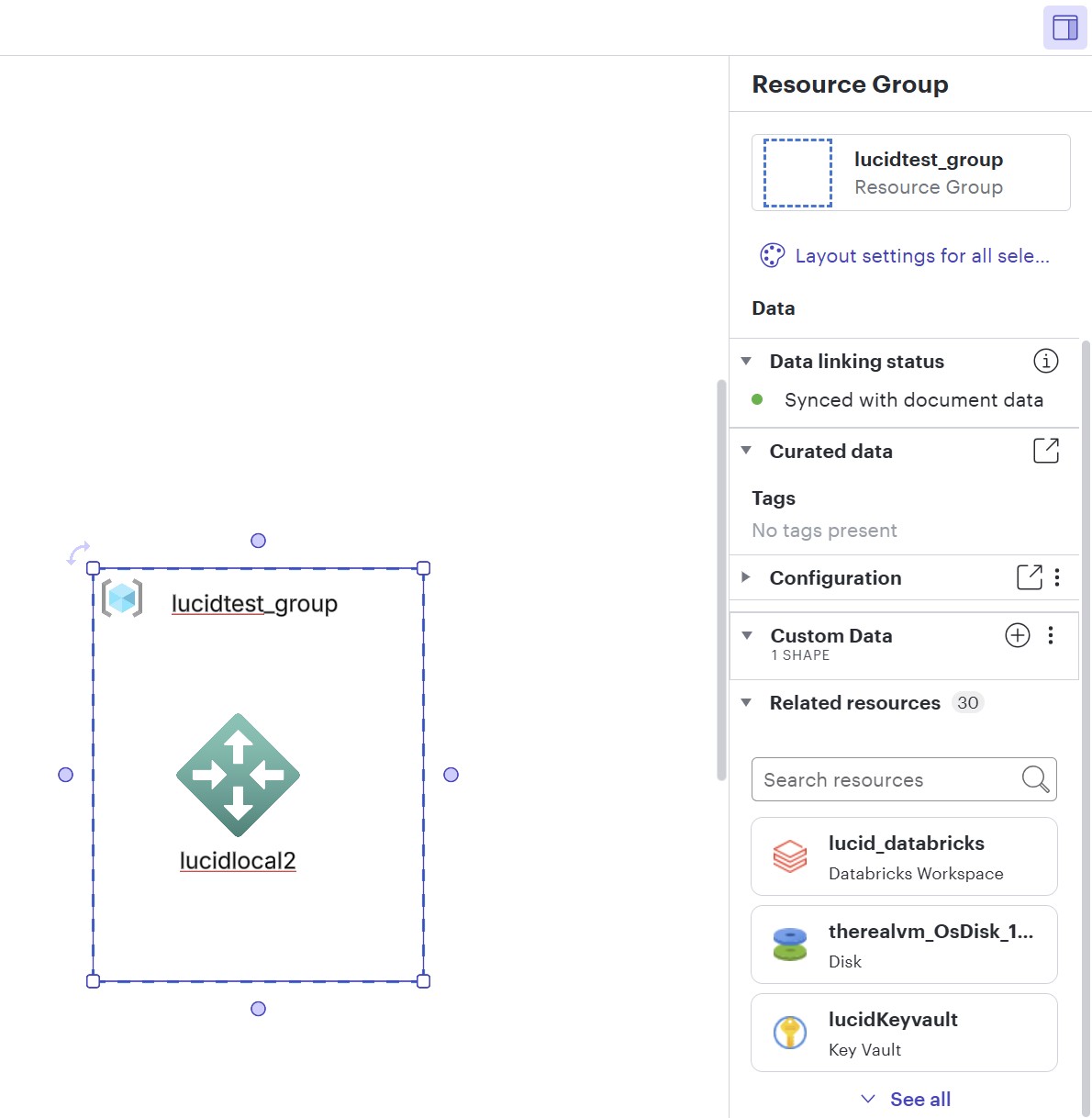

Desde el panel contextual a la derecha de tu diagrama, puedes ver detalles adicionales sobre una forma seleccionada de infraestructura en la nube, incluyendo vinculación de datos status, etiquetas, configuración y recursos relacionados.
Arrastra recursos relacionados al lienzo
Haz clic y arrastra una entrada en la sección de recursos relacionados al lienzo. Emplea esta funcionalidad para crear rápidamente un diagrama preciso luego de agregar un recurso inicial al lienzo.
Automatizado vs. libre
Tanto si quieres un diagrama que se mapea automáticamente como si quieres total libertad creativa sobre tu diseño, tu lienzo maneja los cambios en la nube de forma diferente. Elige el enfoque que se adapte a tu flujo de trabajo:
| Evento en la nube | Diagrama automatizado | Diagrama de forma libre |
| Una configuración de recurso o actualización de etiquetas | Se actualiza instantáneamente en el diagrama. | Los metadatos se actualizan automáticamente en el panel contextual. |
| Se agrega un nuevo recurso a la nube | Aparece y se conecta automáticamente en el lienzo. | Aparece en el panel contextual. Agrégalo manualmente desde el menú de la nube cuando lo necesites. |
| Un recurso se elimina de la nube | Desaparece automáticamente del lienzo. | Figura se queda en Lienzo pero pierde su enlace de datos, así que puedes elegir cuándo eliminarlo. |
| Mejor usado para... | Mantenimiento sin intervención. Ideal para documentación en tiempo real y visibilidad instantánea y precisa. | Diseño editorial. Ideal para revisiones de arquitectura, presentaciones y auditorías de cumplimiento. |
