Emplea la disposición en cuadrícula para organizar el contenido en Lucid

Mira: Disposición de la cuadrícula en el Lucid Suite

Habilitar la disposición de la cuadrícula

El diseño de cuadrícula organiza el contenido en un patrón de cuadrícula ajustable dentro de marcos, contenedores y carriles de natación, ajustando automáticamente los espacios según sea necesario cuando se agrega o elimina contenido. Los pasos para habilitar la disposición en cuadrícula para marcos, contenedores y carriles de natación varían en cada Producto de Lucid. Explora las secciones siguientes para ver los pasos en Lucidchart y Lucidspark.

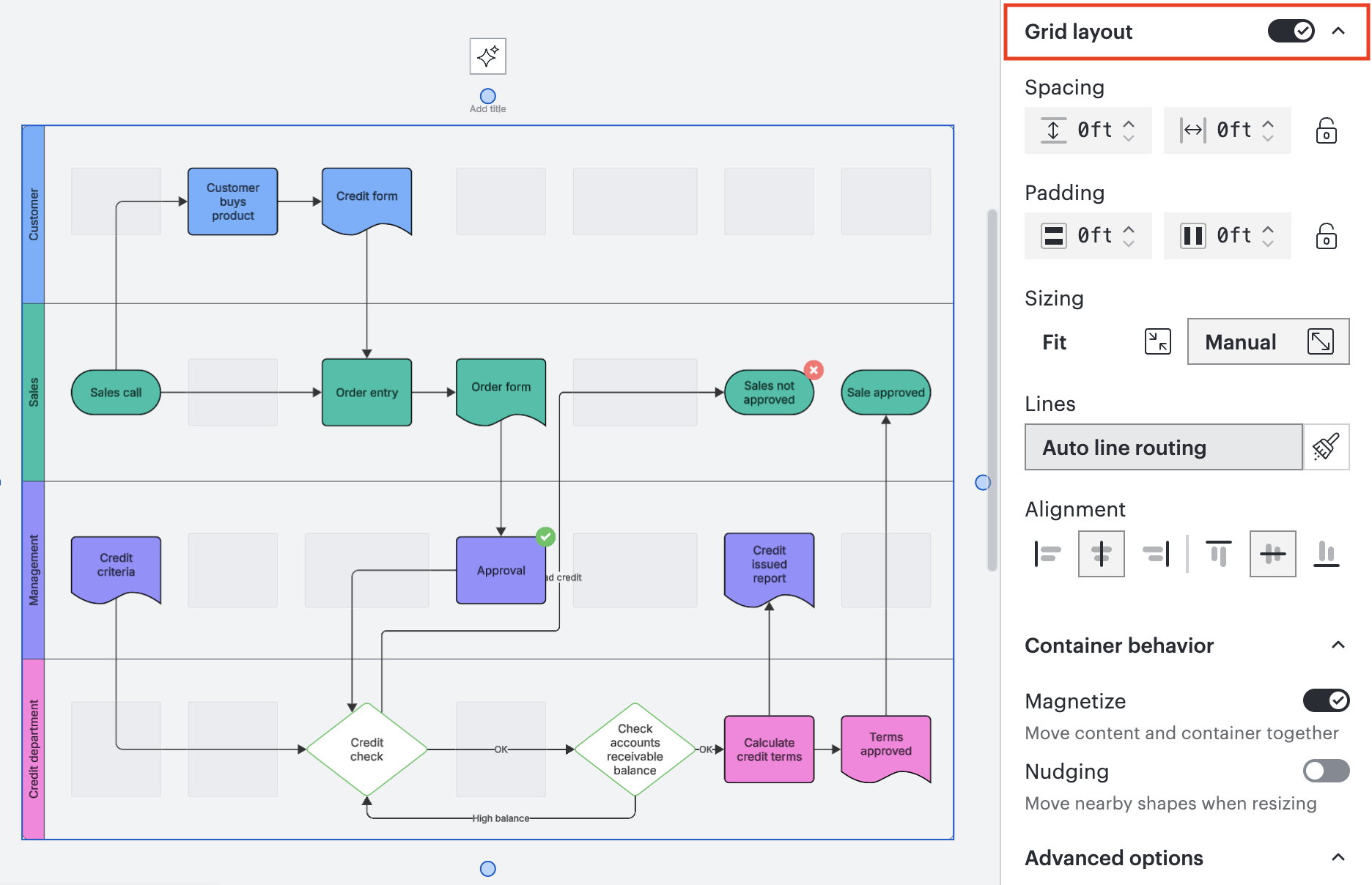

En Lucidchart

Para habilitar la disposición en cuadrícula en Lucidchart, sigue estos pasos:

1. Seleccione el borde de un marco, contenedor o carril de natación en el lienzo.
2. Activa "Disposición de cuadrícula" desde el Panel Contextual a la derecha del lienzo.


Los elementos existentes en los marcos, contenedores o swim lane se ajustarán automáticamente a un patrón de cuadrilla. Para más opciones de personalización, explora la sección Personalizar disposición de cuadrícula que aparece más abajo.

En Lucidspark

Para habilitar la disposición en cuadrícula en Lucidspark, sigue estos pasos:

1. Haga clic en el borde de un marco, contenedor o carril de natación en el Tablero.
2. Selecciona el icono de disposición de la cuadrícula en el menú contextual que aparece.

3. Activa "Disposición de cuadrícula".



Los elementos existentes en los marcos, contenedores o swim lane se reorganizarán automáticamente en un patrón de cuadrilla. Para más opciones de personalización, explora la sección Personalizar disposición de cuadrícula que aparece más abajo.

Emplea la disposición de la cuadrícula con la figura existente

Puedes activar la disposición de cuadrícula para figuras existentes en el lienzo, aunque no estén contenidas por un marcos, contenedor o una línea de natación. Sigue los pasos en las secciones en negrilla de abajo para hacerlo en Lucidchart y Lucidspark.

En Lucidchart

1. Seleccione dos o más formas en el lienzo.
   • Mantén presionado Shift" en tu teclado para seleccionar varios objetos.
2. Haz clic derecho en la selección.
3. Selecciona Agregar a la disposición de la cuadrícula entre las opciones que aparecen.

Las figuras se agregan a un marcos con la disposición en cuadrícula activada.

En Lucidspark

1. Seleccione dos o más formas en el lienzo.
   • Mantén presionado Shift" en tu teclado para seleccionar varios objetos.
2. Seleccione el icono de organización rápida en el menú contextual que aparece.
3. Haz clic en Aplicar diseño de cuadrícula.

Las figuras se agregan a un marcos con la disposición en cuadrícula activada.

Recoge
Tanto en Lucidchart como en Lucidspark, puedes ordenar una selección de figuras, que funciona de forma similar a la disposición de cuadrícula sin colocar los objetos en un marcos, contenedor o carril de natación.

Para ordenar objetos en el lienzo, siga estos pasos:

1. Seleccione tres o más formas en el lienzo.
2. pasar el cursor sobre la selección.
3. Haga clic en Ordenar en la esquina inferior derecha de la selección.

Los objetos se reorganizan en un patrón de cuadrícula en el lienzo y tiene la capacidad de ajustar el espacio entre los objetos.

Clúster
En Lucidspark, puede agrupar una selección de formas que están en el lienzo. Este Reunir se convierte en un patrón de cuadrícula en un punto del lienzo.

Para agrupar objetos en el lienzo, siga estos pasos:

1. Seleccione tres o más formas en el lienzo.
2. Seleccione el icono de organización rápida en el menú contextual que aparece.
3. Haga clic en Clúster.

Los objetos se reorganizan en un patrón de cuadrícula condensada en el lienzo.

Agregar y gestionar contenido usando la disposición de cuadrícula

Luego de activar el diseño de cuadrícula, hay varias opciones para agregar y gestionar contenido. Explora las secciones siguientes para más detalles sobre cómo agregar, reorganizar y abarcar contenido.

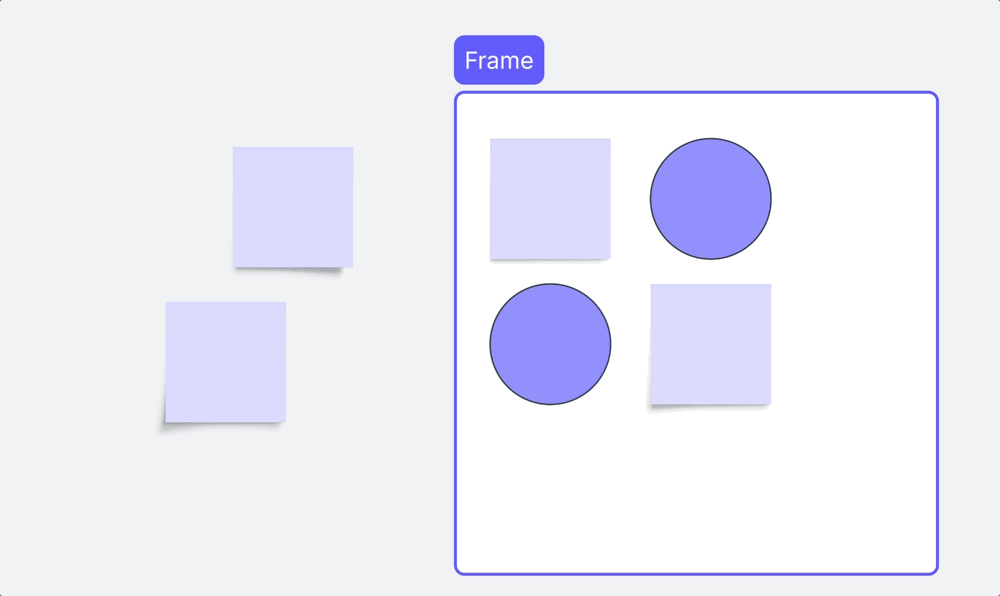

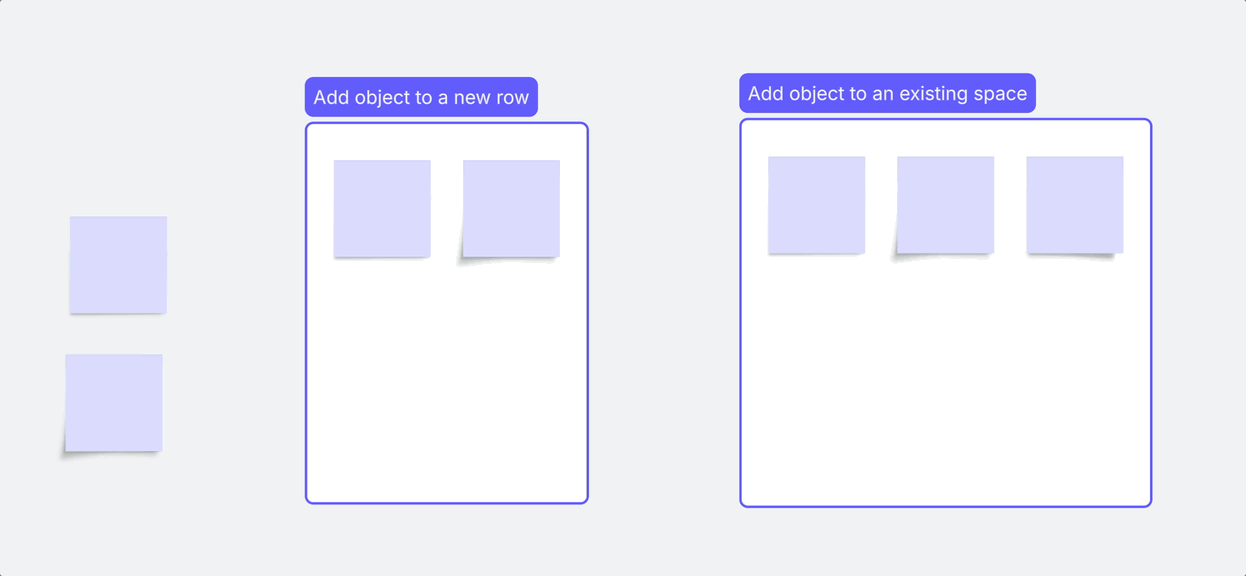

Agregar nuevo contenido

Una vez habilitada la disposición de la cuadrícula, agrega contenido nuevo arrastrándolo hacia los marcos, Contenedores o el carril de natación.

• Suelte el objeto sobre una línea oscura para insertarlo en una nueva fila o columna.
• Suelte el objeto sobre una zona de colocación sombreada para agregarlo a un espacio existente.

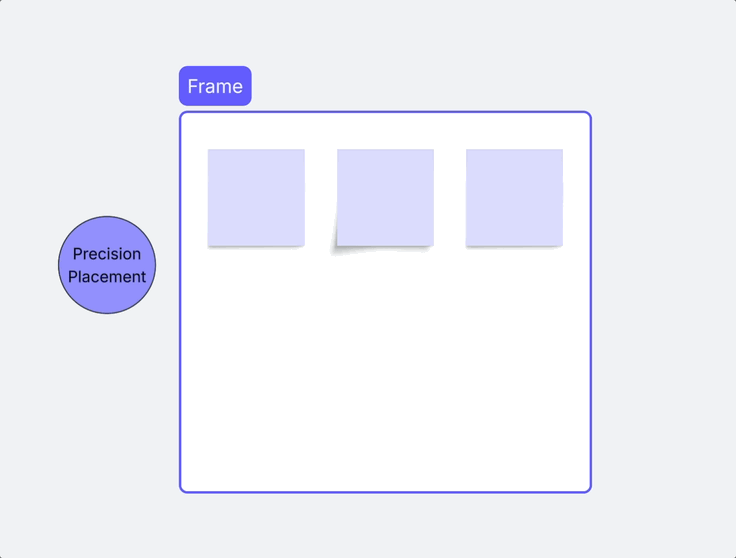

Colocación de precisión
Para colocar un objeto en un lugar exacto en un marcos, contenedor o swim lane con la disposición de cuadrícula activada, usa colocaciones precisas. Esto te permite desactivar temporalmente el ajuste de cuadrícula, para que puedas colocar una figura exactamente donde quieras.

Para emplear la colocación de precisión, siga estos pasos:

1. Seleccione un objeto.
2. Mantenga presionada la tecla Ctrl (PC) o la tecla Comando (Mac) en su teclado, luego arrastre el objeto a su lugar.

Aparecerá una línea punteada que indica a qué celda de la cuadrícula u objeto existente se ancla tu nuevo objeto. Cuando lo anclan a un objeto existente, los dos se agrupan, lo que significa que mover el objeto original dentro de los marcos, contenedores o swim lane moverá automáticamente el nuevo con él.

Anidar un marcos, contenedores o carril de natación dentro de otro
Para una capa adicional de organización, puede anidar un marcos, Contenedores o carril de natación dentro de un marcos, Contenedores o carril de natación separados.

El marcos, Contenedore o carril de natación anidado ocupa una casilla en el diseño, pero mantiene sus propios ajustes de cuadrícula. Por ejemplo, un contenedor anidado podría tener un interior y un espaciamiento de margen diferentes que los marcos padres en los que está anidado.

Para anidar un marcos, contenedor o swim lane, arrástralo dentro de cualquier marcos, contenedor o swim lane que tenga activada la cuadrícula.

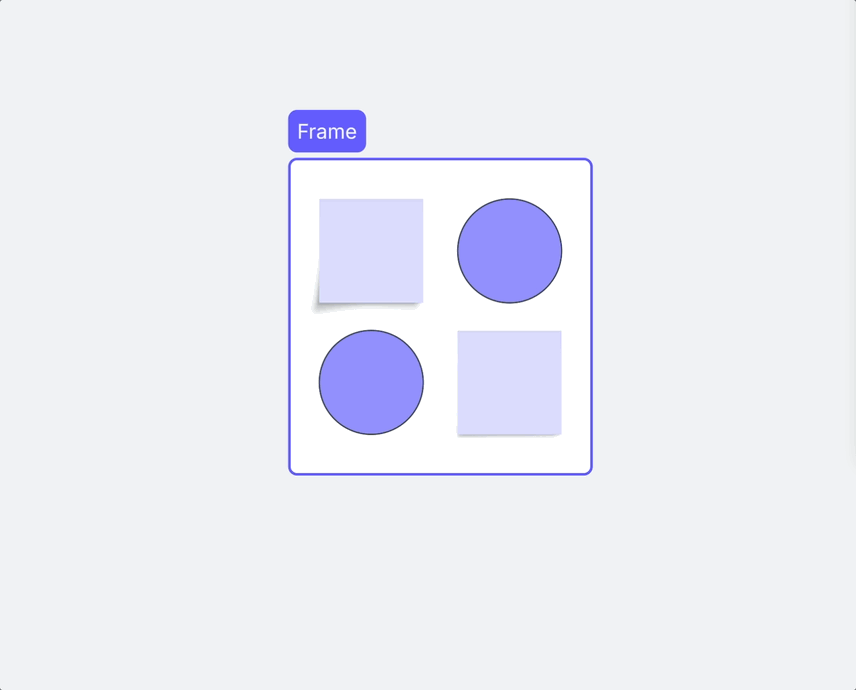

Reorganizar objetos

Para intercambiar la ubicación de dos objetos, arrastre y suelte un objeto sobre otro.

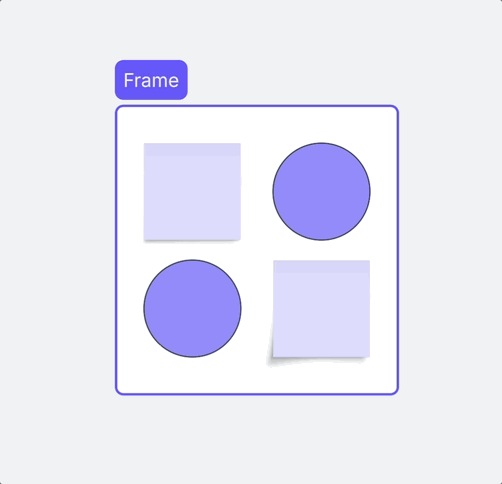

Abarcar un objeto en varias celdas

Puedes extender un objeto, marcos, contenedor o swim lane sobre varias celdas en una cuadrícula de cuadrícula siguiendo los pasos siguientes.

En Lucidchart

1. Selecciona el objeto, marcos, contenedor o la línea de natación que quieres que abarque en varias celdas.
2. Haga clic en el icono de panel contextual en la esquina superior derecha del espacio de trabajo.
3. En "Distribuir celdas", haga clic en el menú desplegable.
4. Seleccione una opción del menú desplegable:
   • Ocupa una celda para dejar la forma en una celda. La forma no abarcará varias celdas, incluso si se cambia de tamaño.
   • Esparce horizontalmente para permitir que la forma se extienda sobre varias celdas horizontales.
   • Encadena verticalmente para permitir que la forma se extienda sobre varias celdas verticales.
   • Abarca ambas direcciones para permitir que la forma se extienda sobre varias celdas tanto horizontal como verticalmente.
5. Emplee las lengüetas que aparecen en los bordes del objeto para extenderlo en la dirección que desee.

El objeto ocupa ahora varias celdas en la cuadrícula de disposición de la cuadrícula.

En Lucidspark

1. Selecciona el objeto, marcos, contenedor o la línea de natación que quieres que abarque en varias celdas.
2. Haga clic en el icono Ampliar celdas en la barra de herramientas de contexto que aparece.
   • Si actualizó la configuración de intervalo para esta forma anteriormente, el icono puede ser diferente.
3. Seleccione una opción del panel que aparece:
   • Ocupa una celda para dejar la forma en una celda. La forma no abarcará varias celdas, incluso si se cambia de tamaño.
   • Esparce horizontalmente para permitir que la forma se extienda sobre varias celdas horizontales.
   • Encadena verticalmente para permitir que la forma se extienda sobre varias celdas verticales.
   • Abarca ambas direcciones para permitir que la forma se extienda sobre varias celdas tanto horizontal como verticalmente.
4. Emplee las lengüetas que aparecen en los bordes del objeto para extenderlo en la dirección que desee.

El objeto ocupa ahora varias celdas en la disposición de la cuadrícula.

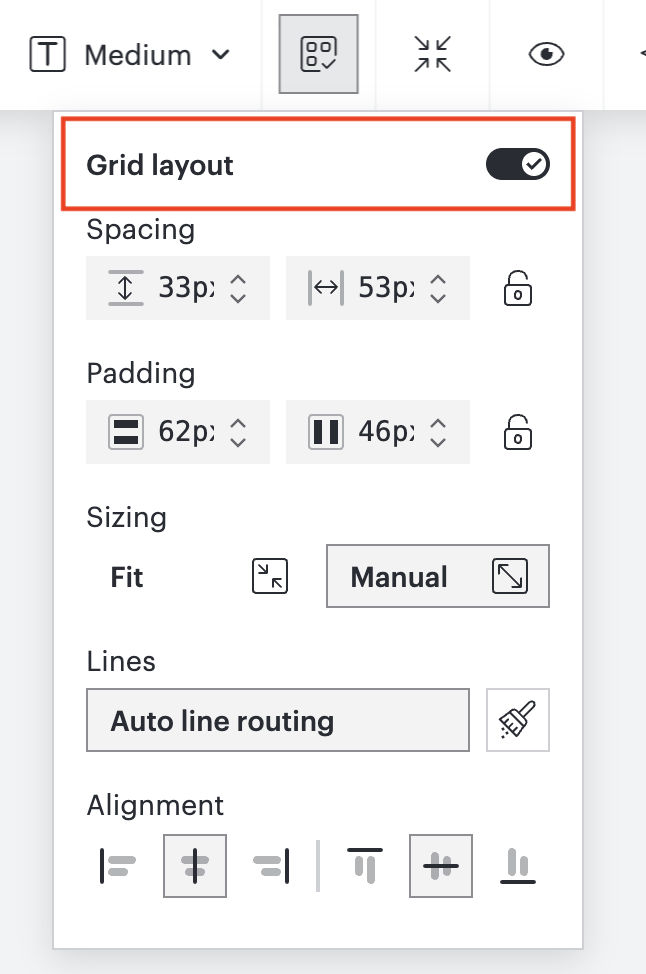

Personalizar opciones de disposición de cuadrícula

Luego de activar el diseño en cuadrícula para un marcos, contenedor o swim lane, puedes personalizar la disposición y la colocación de cada objeto. Estas opciones también están disponibles tras generar un diagrama en Lucidchart con IA.

Para acceder a la configuración de la cuadrícula, sigue estos pasos:

1. Selecciona la borde de un marcos, contenedor o swim lane que tenga activada la disposición en cuadrícula.
2. Localiza la configuración de la cuadrícula:
   1. En Lucidchart, la configuración se encuentra en el Panel Contextual que se abre en el lado derecho del lienzo.
   2. En Lucidspark, selecciona el icono de disposición de la cuadrícula en el menú contextual que aparece.

Desde la configuración de la cuadrícula, puedes ajustar lo siguiente:

• Interior de espaciado/margen: Cambia cuánto espacio hay entre objetos usando las flechas arriba y abajo o introduciendo un nuevo valor numérico.
• Tallas: Selecciona una opción de talla. "Ajustar" redimensiona automáticamente los marcos, contenedores o swim lane para meter objetos dentro, mientras que "Manual" permite arrastrar la esquina para redimensionarla manualmente y agregar o restar celdas en la cuadrícula.
• líneas: Activa o desactiva el enrutamiento automático de líneas. El enrutamiento automático de líneas está activado por defecto, lo que encaja líneas en el Caminos óptimo y evita solapamientos con otros objetos.
  • Si tienes desactivado el enrutamiento de líneas automáticas, puedes hacer una limpieza rápida y única de líneas existentes en tus marcos, contenedores o carril de natación haciendo clic en el icono de la organización rápida líneas.
• Alineación: Cambia cómo se alinean los objetos en la celda que ocupan.


Ajustar manualmente el espaciado entre objetos

Para aumentar o disminuir el espacio entre objetos, siga estos pasos:

1. Seleccione el borde de un marco, contenedor o carril de natación en el lienzo.
2. Haga clic y arrastre las líneas que aparecen entre los objetos horizontal o verticalmente para agregar o quitar espacio.
   • Mantenga presionada la tecla Mayús en su teclado mientras arrastra las líneas para bloquear la relación de aspecto.

Heredar configuraciones de un padre a un hijo Contenedores

Cuando anidas un Contenedores, puedes configurarlo para heredar la configuración de distribución del padre siguiendo estos pasos:

1. Selecciona los contenedores anidados (hijos).
2. Selecciona el icono de disposición de la cuadrícula en el menú contextual.
3. Haz clic en Heredar desde la parte superior del panel que aparece.

Los ajustes de distribución como el espaciado y el interior margen coincidirán con los contenedores padres. Haz clic en Personalizado para establecer configuraciones únicas de diseño para los contenedores anidados.

Preguntas frecuentes

¿Por qué me da un error cuando intento usar el diseño de cuadrícula?
Se produce un error cuando la disposición de la cuadrícula encuentra un tipo de objeto no soportado. Los tipos de objetos no soportados incluyen tablas, líneas de tiempo, organigramas, Actividades Visuales, tablas dinámicas y Smart Contenedores.
