Agrega formato condicional en Lucidchart

Crea una nueva regla

Cuando creas una nueva regla de formato condicional, esta analiza automáticamente todas las figuras de tu diagrama para ver si coinciden con tus criterios de formato condicional.

Si quieres que el formato condicional solo se aplique a ciertas figuras, empieza por seleccionar las figuras que quieres que Lucidchart incluya.

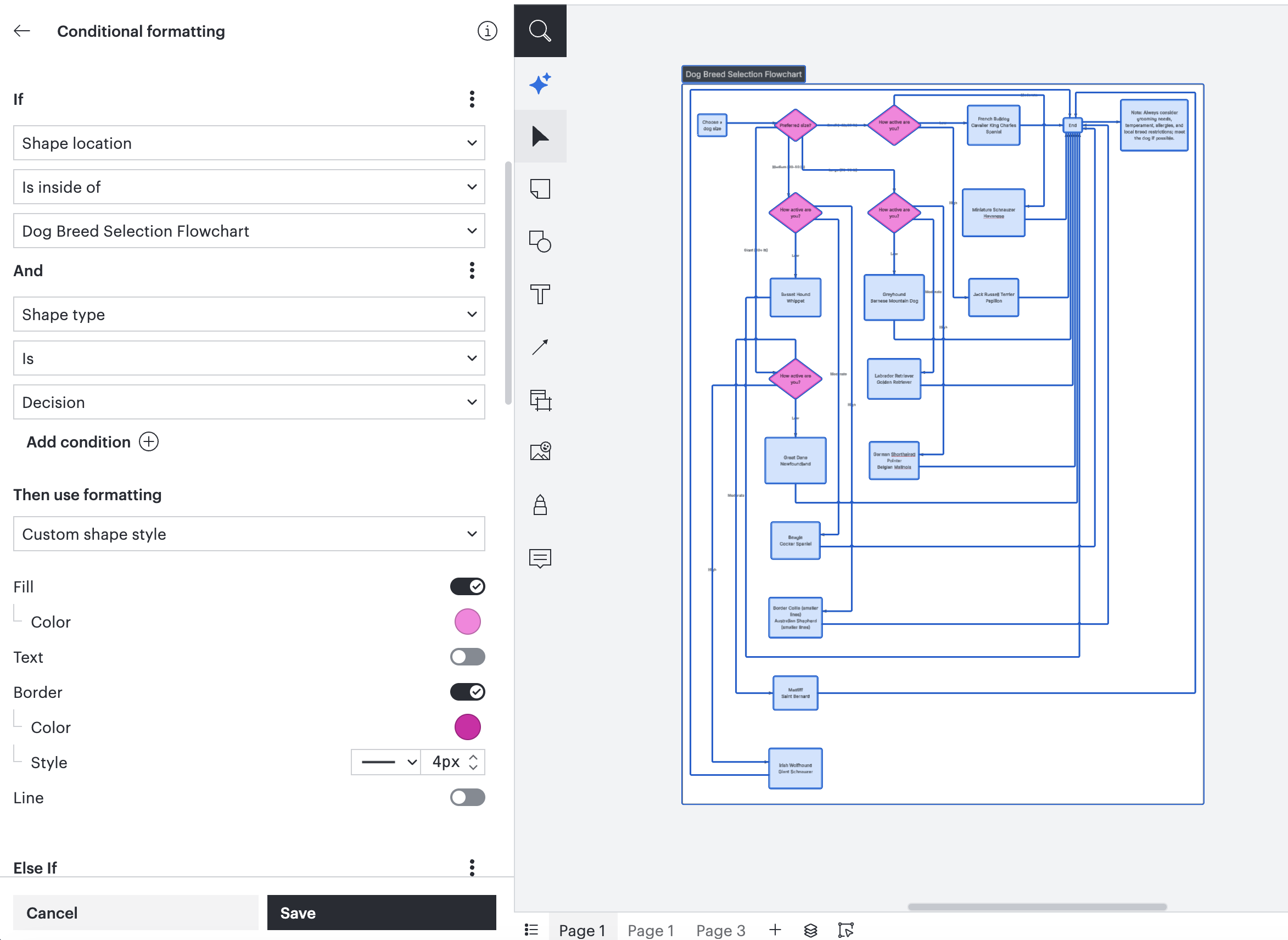

Para crear una regla de formato condicional:

1. Hacer clic el icono de Formato condicional de la barra de herramientas principal en el extremo izquierdo del canvas.
2. Haz clic + regla de agregar en la parte inferior del panel.
   • Si es la primera vez que abres el panel de formato condicional, haz clic en O crea manualmente, o escribe un prompt para Lucid IA.
   • Si tienes datos en la nube adjuntos a tu documento, necesitas elegir un tipo de figura (All figura o Cloud Data figura) antes de crear una regla.
3. Escribe un nombre para la regla en la parte superior del panel.

4. Selecciona las condiciones de "Si".
5. Selecciona el formato "Then".
6. Haz clic en Guardar.

Luego de crear tu primera regla, puedes agregar reglas adicionales haciendo clic en Agregar regla o O crear manualmente desde la parte inferior del panel.

Para obtener más detalles sobre las condiciones "Si" y "Entonces", lee las secciones a continuación.

Agregar condiciones a una regla (Si)

Para crear una condición "Si", elija una de las siguientes opciones en el menú desplegable debajo de "Si":

• Tipo figura: Formato basado en el tipo de objeto usando "Es" o "No Es" y seleccionando figura en el desplegable.
• Figura conexa: Formato basado en el número de figuras conexas usando condiciones como "Es mayor que", "Es menor que" o "Es igual a" con un valor especificado.
• Texto: Formato basado en el texto figura usando condiciones ("Contiene", "No contiene", "Está vacío", "No está vacío") y un valor especificado.
• datos figura: Formato basado en metadatos figura seleccionando una columna de tu conjunto de datos, un operador (como "Es mayor que", "Está vacío") y un valor especificado.
• Ubicación de la figura: Formato basado en si una figura está dentro de un contenedor específico o en un Carril en el lienzo.
• Fórmulas: Formatea usando fórmulas personalizadas de Lucidchart escritas directamente en el campo de fórmulas.

Agregar una condición AND o OR

Opcionalmente, puedes agregar una condición AND o OR a tu regla siguiendo estos pasos:

1. Haz clic en Agregar condición en el desplegable "Si".
2. Selecciona una de las siguientes opciones:
   • Condición OR: Solo debe cumplir una de las condiciones para que se active el formato.
   • Condición AND: Se deben cumplir todas las condiciones para que el formato se active.

Agregar formato a una regla (Entonces)

En la sección "Entonces", puedes elegir entre las siguientes opciones:

• figura Estilo: Aplicar Tema predefinido o
• figura personalizada Estilo: Establece opciones de estilo personalizadas como color de relleno, líneas color y Estilo, color de texto y ancho de línea.
• Iconos: Agrega Lucidchart iconos de biblioteca con opciones para personalizar Estilo, pasar el cursor text y posicionamiento.
• Insignia de texto: Agrega una pequeña insignia de texto con opciones para personalizar Estilo, pasar el cursor texto y posicionamiento.
• Icono personalizado: Agrega una imagen subida para usarla como icono con opciones para personalizar Estilo, pasar el cursor texto y posicionamiento.
• Figura dinámica: Establece colores de relleno y fondo, define parámetros mínimos/máximos usando datos de figuras o fórmulas, y especifica el valor de progreso (como el 70% de completación) usando números personalizados, datos de figuras o fórmulas.

Agregar formato ELSE o ELSE IF

Opcionalmente, agrega una condición ELSE o ELSE IF si quieres aplicar formato a la figura de tu selección que no cumpla con las condiciones que especificaste.

Muestra u oculta las reglas de formato condicional

Una vez creadas tus reglas, pasa el cursor sobre una regla en el panel de formato condicional y selecciona el icono de ocultar o mostrar para activar si una regla está activa.


Para ocultar o mostrar todas las reglas a la vez, sigue estos pasos:

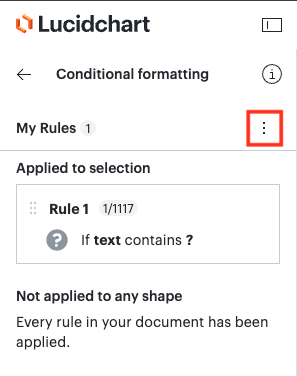

1. Haz clic en el icono de tres puntos en la esquina superior derecha del panel de formato condicional.
2. Selecciona Ocultar todas las reglas o Mostrar todas las reglas.

Administra las reglas de formato condicional

Una vez que tu regla fue creada y almacenada, aparece en una lista en el menú de formato condicional. Haz clic en el menú de tres puntos a la derecha de una regla para acceder a las siguientes opciones:

• Renombra para cambiar el título de una regla.
• editar para actualizar las condiciones de las opciones de formato.
• Duplica para duplicar la regla y agrégala al documento actual.
• Aplicar a la selección, Aplicar a todos o Anular la aplicación para seleccionar si una regla se aplica a una selección de figura en un documento, a todas las figuras en un documento o a ninguna figura en un documento.
• Borra para eliminar la regla del documento.
• Copia para copiar la regla en tu portapapeles. Luego puedes usarlo en otro documento haciendo clic en el menú de tres puntos en la parte superior del panel de formato condicional en otro documento de Lucidchart y seleccionando Pegar regla(s).

Además de usar los menús para editar reglas, puedes arrastrar y soltar reglas en esta lista para aplicar o dejar de aplicar una regla a diferentes selecciones de tu diagrama. Para ver a qué figuras está aplicada una regla, pasa el cursor por encima de una regla y se resaltarán las figuras a las que está aplicada.

Agrega un ícono a una figura o quítalo

Usando los conjuntos de íconos, puedes agregar un ícono a una o más figuras en el lienzo sin configurar una regla de formato condicional. Para agregar un ícono, sigue estos pasos:

1. Selecciona uno o más objetos en el lienzo.
2. Haz clic en el ícono de Conjuntos de íconos de la barra de formato en la parte superior del espacio de trabajo.
3. Selecciona un ícono en el menú desplegable de "Ícono".
   • Desde este panel, también puedes cambiar el color y la posición del ícono en relación con el objeto o los objetos que seleccionaste.

Para eliminar un ícono:

1. Selecciona uno o más objetos en el lienzo que contengan un ícono.
2. Haz clic en el ícono de Conjuntos de íconos de la barra de formato en la parte superior del espacio de trabajo.
3. Selecciona el menú desplegable de "Ícono".
4. Haz clic en Eliminar ícono.

Preguntas frecuentes

¿Puedo usar Acciones para activar mis reglas de formato condicional?
Sí. Puedes configurar una acción para activar o desactivar las reglas condicionales de formato. Esta acción puede asignar a una forma específica que elijas. Una vez configurada la acción, la forma funcionará como un botón con el que puedes usar la tecla de atajo (tecla Command + Shift + Clic para Mac, y Ctrl + Shift + Clic para PC) para activar o desactivar las reglas. Para instrucciones sobre cómo configurar esta acción, consulta nuestro artículosobre Acciones.

¿Cómo agrego una leyenda?
Para crear una leyenda codificada por colores, usa la figura Clave de diagrama así:

1. Localiza la biblioteca de figuras estándar en el menú de figuras.
2. Arrastra la forma de la clave del diagrama sobre el lienzo.


Para obtener más información sobre cómo agregar una clave de diagrama en Lucidchart, consulta nuestro artículo.

Recursos

Para obtener más información sobre esta función, explora los recursos adicionales a continuación. Solo están disponibles en inglés.
