Crea planos de planta a escala en Lucidchart

Empieza ahora

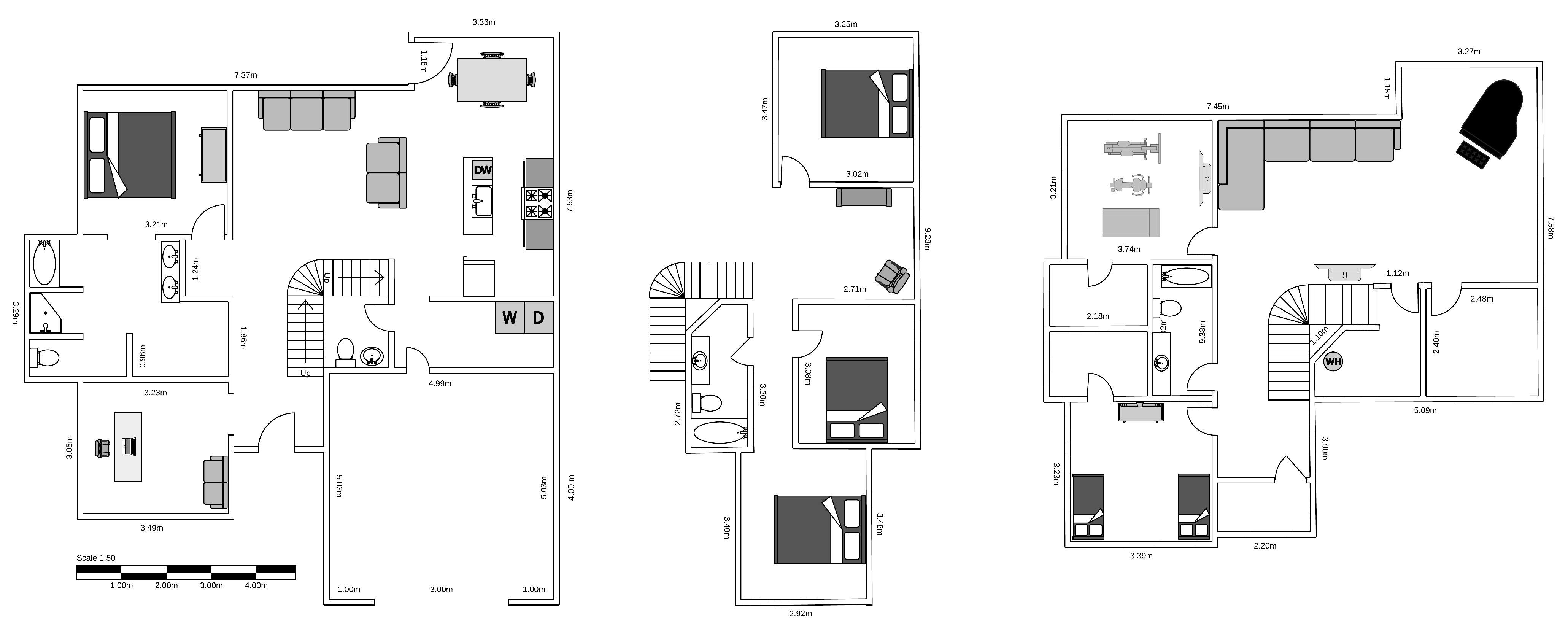

Las bibliotecas y plantillas de figuras de planos de planta de Lucidchart proporcionan herramientas valiosas que te ayudarán a personalizar tu plano de planta, sin importar el tipo de edificio que estés diseñando. Por ejemplo, en la siguiente imagen, se muestra una casa de varios pisos diseñada desde cero a partir de figuras de planos de planta.

Empieza a partir de una plantilla

Para empezar a partir de una plantilla prediseñada de plano de planta en Lucidchart, sigue estos pasos:

1. Abre un documento de Lucidchart.
2. Hacer clic el icono de Galería de Plantillas de la Barra de herramientas principal en el extremo izquierdo del espacio de trabajo.
3. En la barra de búsqueda de la esquina superior izquierda, busca “plano de planta”.
4. Pasa el cursor sobre una plantilla.
   • Haz clic en Previsualizar para ver una imagen más grande de la plantilla antes de seleccionarla.
   • Haz clic en Insertar para insertar la plantilla en el documento.

Empieza con un lienzo en blanco

Si deseas empezar a diseñar un plano de planta desde cero, sigue estos pasos para abrir las bibliotecas de figuras de planos de planta.

1. Abre un documento de Lucidchart.
2. Haz clic en Más figuras en la parte inferior del menú de figuras, en el lado izquierdo del espacio de trabajo.
   • También puedes presionar “M” en el teclado.
3. En la sección “Bibliotecas estándar” a la izquierda, marca la casilla junto a “Planos de planta”.
   • Explora todas las bibliotecas de figuras disponibles en la categoría “Planos de planta”. Desmarca la casilla ubicada junto a las bibliotecas de figuras que no quieras agregar al menú de figuras.
4. Haz clic en Usar figuras seleccionadas en la esquina inferior derecha del panel.

Ahora puedes arrastrar figuras de plano de planta a los lienzos desde el menú de figuras en el lado izquierdo.

Optimiza la configuración del documento

Para obtener una óptima experiencia al crear y personalizar planos de planta, recomendamos que desactives todas las configuraciones de “alineación”. Para ello, haz lo siguiente:

1. Abre el menú Más en la parte superior izquierda del lienzo.
2. pase el cursor sobre "Archivo".
3. Haz clic en Configuración de documento.
4. Selecciona Cuadrícula y alineación en el menú de la izquierda del panel que aparece.
5. Desactiva los siguientes ajustes:
   • Alinear a objetos
   • Alinear objetos con la cuadrícula
   • Ajustar a la guías

Si desactivas estos ajustes, podrás mover las figuras de los planos de planta con mayor precisión.

Agrega y personaliza figuras de planos de planta

La incorporación de figuras de planos de planta al lienzo funciona de manera muy similar a otras figuras en Lucidchart: selecciona una figura del menú de figuras y arrástrala al espacio de trabajo. Hay algunos casos en los que estas figuras funcionan de manera diferente a otras figuras de Lucidchart, sobre todo con paredes y puertas. Para obtener más información sobre cómo trabajar específicamente con figuras de plano de planta, consulta las siguientes secciones.

Habitaciones

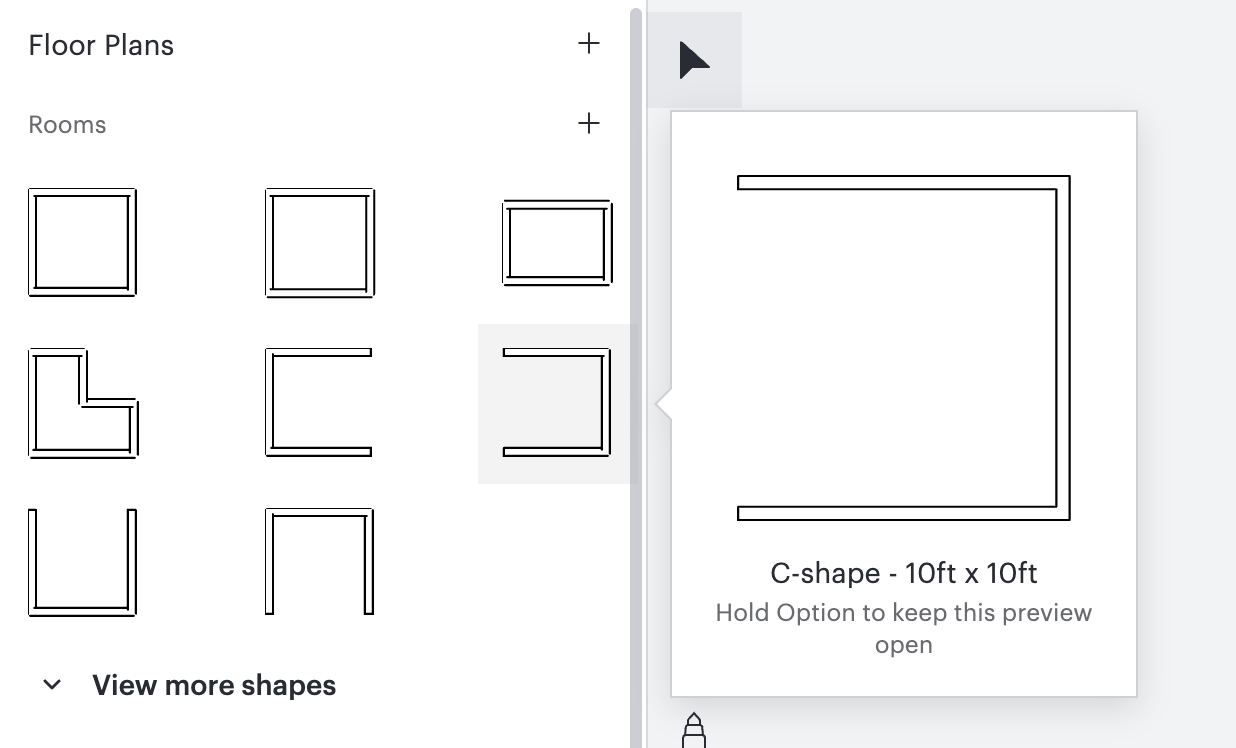

Cuando diseñas un plano de planta en un lienzo en blanco, puede que te resulte más fácil empezar con la figura “Habitación”. Hay varios tamaños y figuras de habitación en la biblioteca de figuras de habitaciones. Para agregar una habitación, selecciona una y arrástrala al lienzo.

Las habitaciones constan de varias figuras de “pared” y se comportan de manera similar. Para obtener más información sobre cómo trabajar con figuras de “pared”, continúa leyendo la siguiente sección.

Paredes

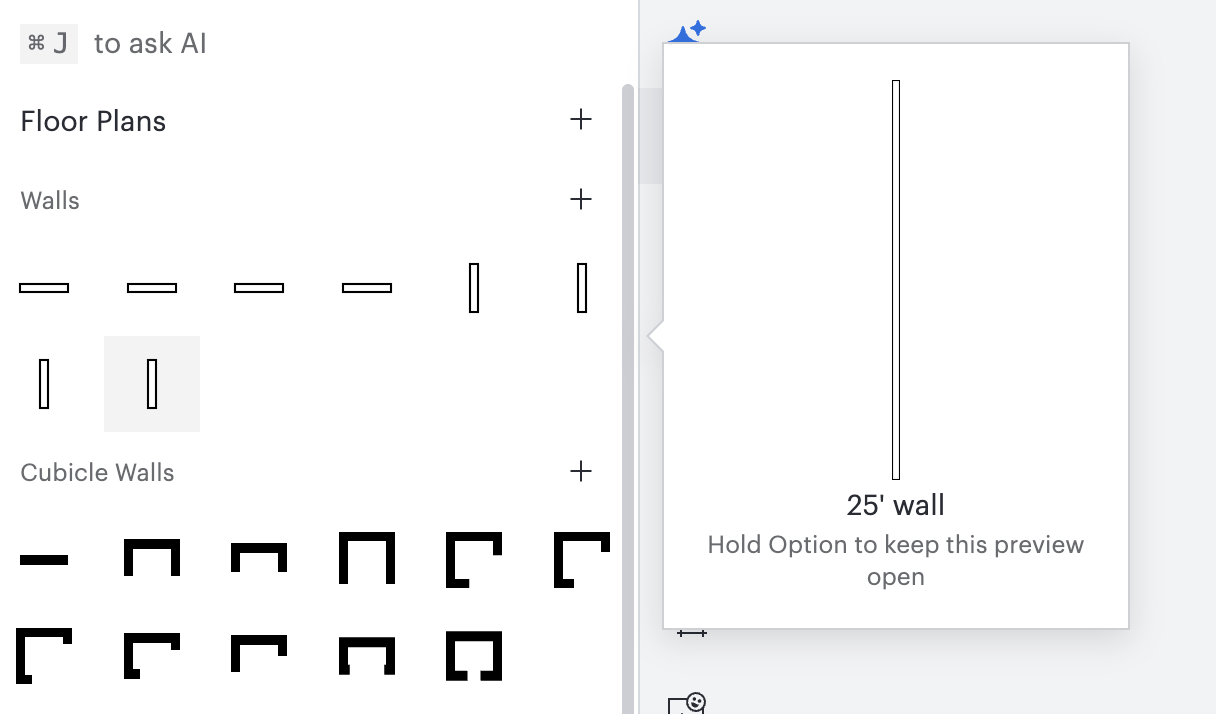

Al igual que con las habitaciones, puedes agregar una pared al lienzo si seleccionas una de la biblioteca de figuras de paredes y la arrastras al lienzo. La biblioteca de figuras de paredes tiene diferentes opciones que puedes seleccionar según la dirección y el tamaño.

Una vez que incluyas una pared en el lienzo, puedes personalizar el tamaño, la dirección y la notación de medida.

Cambia el tamaño o la dirección
Para cambiar el tamaño o la dirección de una pared, haz clic en el punto morado ubicado en cualquiera de los extremos del muro y arrástralo a una nueva ubicación en el lienzo.

Personaliza las medidas de la pared
Puedes mover u ocultar las medidas que aparecen junto a una pared para que se ajusten a las necesidades de tu plano de planta. Para mover la medida, haz clic en ella y arrástrala a una nueva ubicación, incluso al otro lado de la pared.

Para ocultar la medida, haz lo siguiente:

1. Haz clic con el botón derecho en una pared del lienzo.
2. En la parte superior del menú, pasa el cursor sobre “Opciones de pared”.
3. Selecciona Ocultar longitud.

Une una pared a otra
Si trabajas con paredes individuales, puedes unirlas entre sí para crear habitaciones. Se recomienda hacer esto, ya que este factor puede afectar la precisión de las medidas de la pared.

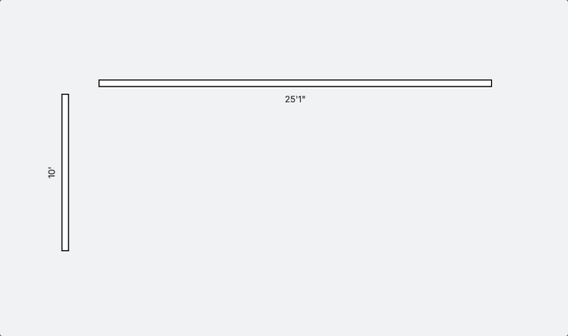

Para unir dos paredes, arrastra la esquina de una pared sobre la punta de la otra. Consulta el ejemplo a continuación. En este ejemplo, también se muestra que la medición de la pared es específica del interior o el exterior de esta.

Puertas y ventanas

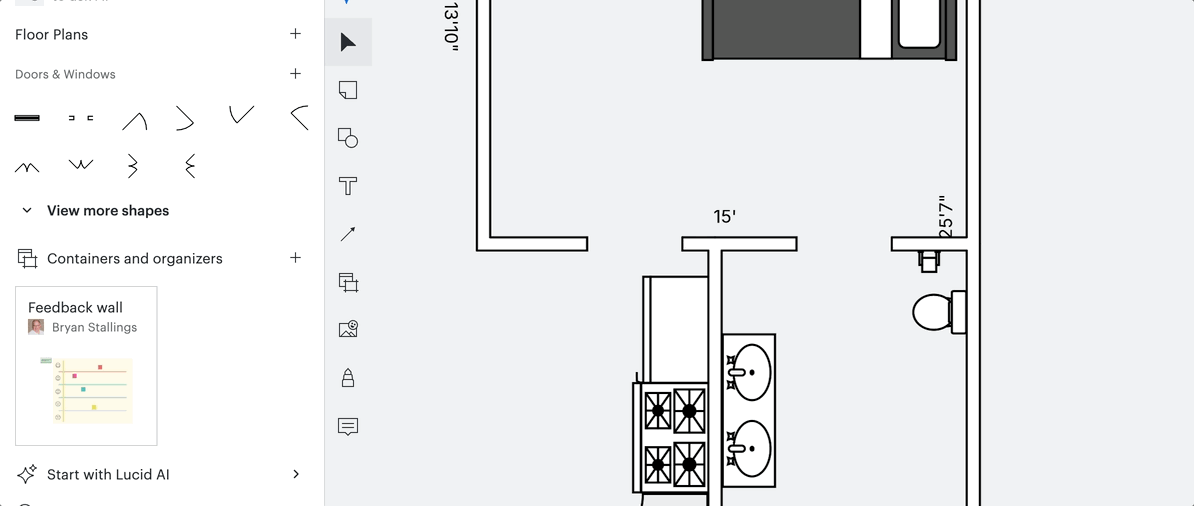

Para agregar una puerta o ventana a una pared en el plano de planta, sigue estos pasos:

1. Selecciona una opción de la biblioteca de figuras Puertas y ventanas.
2. Arrastra la selección a una pared.

La puerta o ventana se fijará automáticamente a la pared. Una vez que quede fijada, podrás cambiar el tamaño o mover la puerta o ventana.

Cuando selecciones una puerta, asegúrate de seleccionar la puerta que se abra en la dirección correcta. Una vez que agregues la puerta, podrás moverla al otro lado de la pared; para ello, haz clic en el cuadrado morado en el medio de la figura de la puerta y arrástrala al otro lado de la pared.

Cambia entre la longitud total y dividida

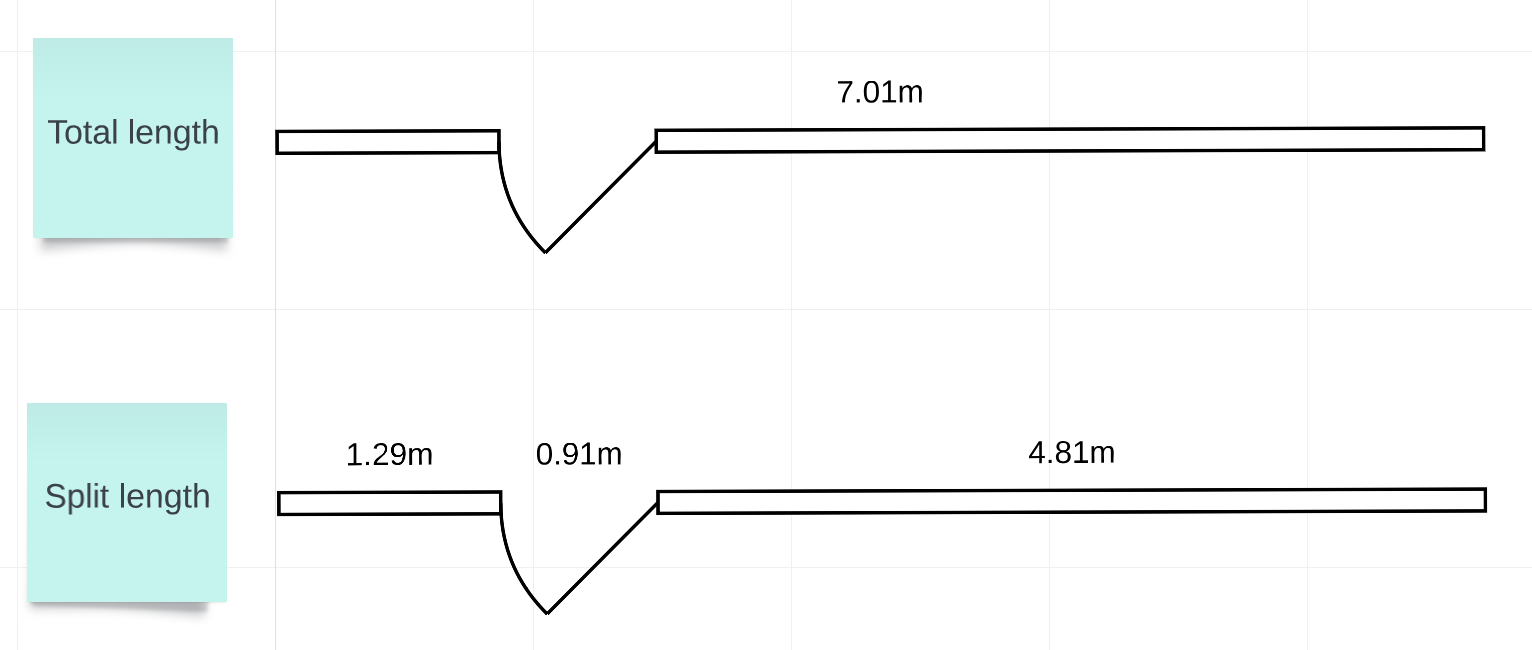

Cuando agregas una puerta o ventana a una pared, puedes elegir ver la longitud total de toda la pared o la longitud de cada parte. Para ello, haz lo siguiente:

1. Haz clic con el botón derecho en una pared que tenga una puerta o ventana.
2. En la parte superior del menú, pasa el cursor sobre “Opciones de pared”.
3. Selecciona Longitud dividida o Longitud total.

Objetos adicionales

Las bibliotecas de figuras de planos de planta de Lucidchart incluyen diversos objetos adicionales que puedes agregar, como escaleras, gabinetes, cubículos, muebles, electrodomésticos y más.

Usa la herramienta de escala

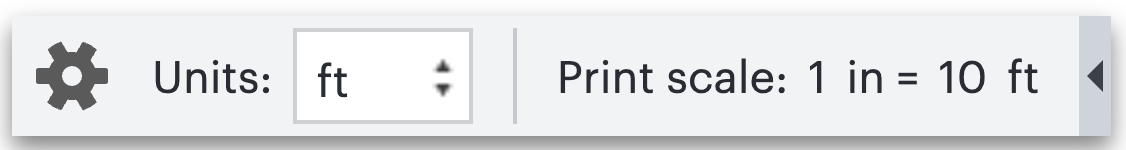

Cuando abres una o varias de las bibliotecas de figuras de planos de planta disponibles, aparece automáticamente una herramienta de escala en la parte inferior izquierda del espacio de trabajo. Haz clic en el icono de engranaje para ver u ocultar la barra de herramientas completa. Esta herramienta sirve solo para fines de creación; no aparecerá en una versión exportada del plano de planta.

Para cambiar la escala de tu plano de planta, sigue estos pasos:

1. Abre el menú Más en la parte superior izquierda del lienzo.
2. pase el cursor sobre "Archivo".
3. Pasa el cursor sobre "Ajustes".
4. Haz clic en Configuración de documento.
5. Activa "Escala de unidades".
6. Selecciona la escala que quieras en el desplegable o haz clic en "Personalizado" para establecer tus valores y unidades para ambos campos:
   • lienzo: Introduce la medida tal como aparece en tu Lucidchart documento.
   • Mundo: Introduce el tamaño real que representa.
7. Los cambios se aplican automáticamente en tiempo real. Haz clic en el icono de la X para cerrar Configuración del documento.

Utiliza esta herramienta para establecer la escala del plano de planta y cambiar las unidades de medida. A medida que realices cambios en las opciones de la herramienta de escala, el tamaño de tu documento de Lucidchart se ajustará según corresponda.

Agrega la figura “Escala”

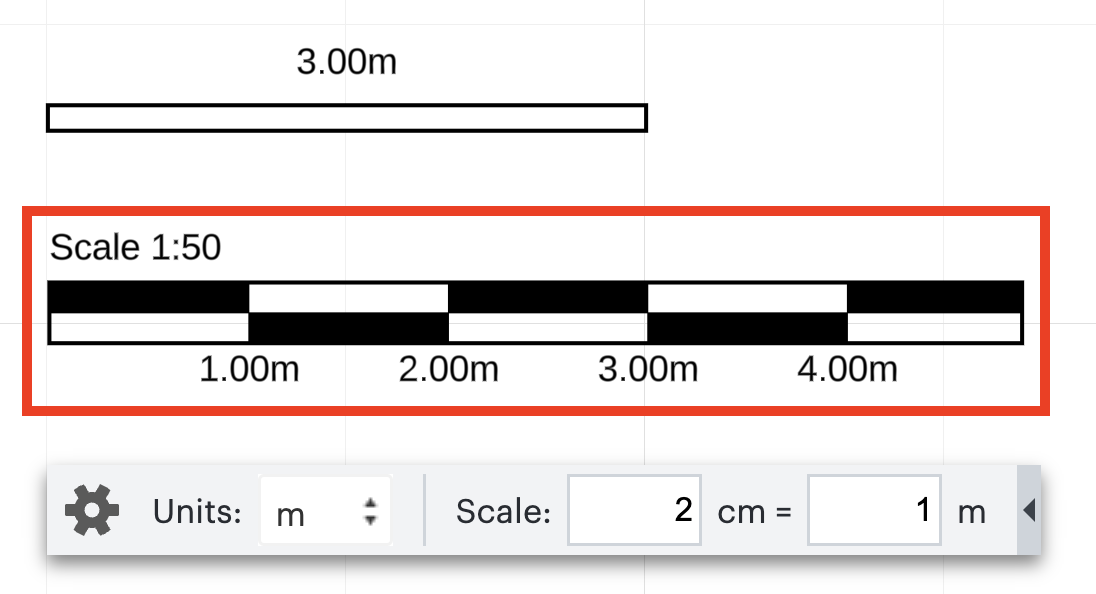

Para agregar una escala que aparece en una versión exportada del plano de planta o para usarla como referencia mientras diseñas tu plano de planta, agrega la figura “Escala” ubicada en la biblioteca de figuras de medición. A medida que ajustes la herramienta de escala de la sección anterior, esta figura se ajustará automáticamente según corresponda.

Recursos

Para obtener más información sobre esta función, consulta el recurso adicional a continuación. Este recurso solo está disponible en inglés.

Publicaciones de la comunidad
Consejos para crear un plano de planta en Lucidchart 🚧 (Tips for building a floor plan in Lucidchart)

Preguntas frecuentes

¿Puedo cambiar el grosor de las paredes en mi plano de planta?
No. El grosor de las paredes en los planos de planta de Lucidchart es estático y no se puede cambiar.

¿Puedo escribir manualmente medidas específicas para una figura de plano de planta?
No. No hay forma de especificar las medidas de una figura de plano de planta. Sin embargo, puedes agregar una figura personalizada con dimensiones personalizadas como solución alternativa.

¿Puedo escribir dimensiones personalizadas para las medidas de la pared?
No. Las medidas de pared se completan automáticamente en función de la escala del documento y el tamaño de la pared. Como solución alternativa, oculta la medida y agrega un cuadro de texto con una medida personalizada.

¿Puedo importar un plano de planta editable desde un archivo existente?
No. Para acelerar el proceso de recreación de un plano de planta en Lucidchart, puedes insertar una imagen de un plano de planta existente y usar capas en Lucidchart para trazar sobre él; para ello, sigue las instrucciones de esta publicación de la comunidad.
