Verbessern Sie die Organisation Ihrer Prozessdiagramme, indem Sie Verantwortungsbereiche hinzufügen.

Kostenlos	Individuell	Team	Unternehmen	FedRAMP

Anweisungen zum Upgrade finden Sie im Artikel Lucid-Konto upgraden.

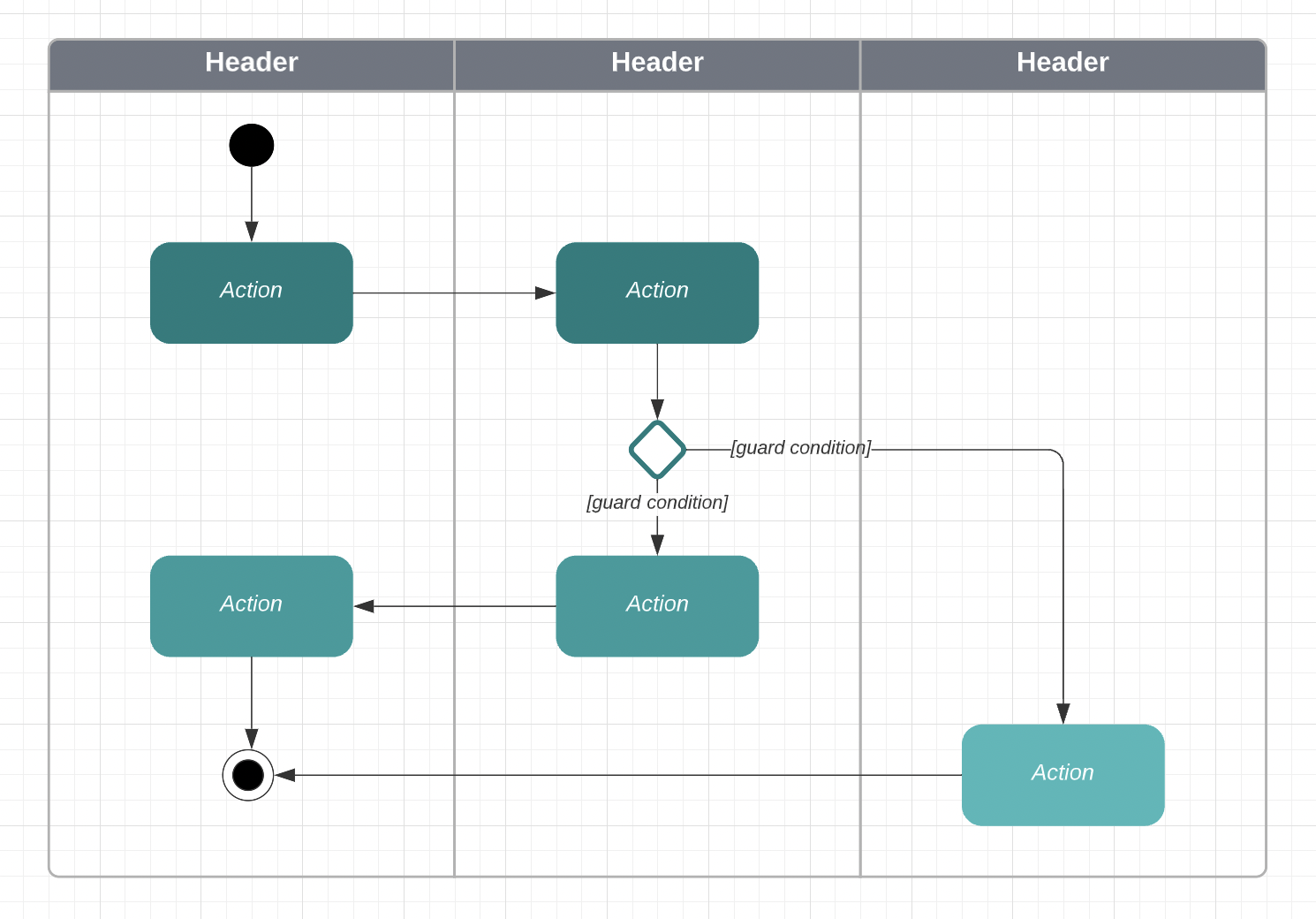

Einführung in die Verantwortungsbereiche

Verantwortungsbereiche sind Containerformen, die Objekte in einem Prozessflussdiagramm organisieren. Ein Verantwortungsbereichsdiagramm besteht aus einer oder mehreren Verantwortungsbereichen, einschließlich der entsprechenden Inhalte. Einige Beispiele für gängige Anwendungsfälle in Verantwortungsbereichen sind die Sortierung von Personen nach Verantwortlichkeiten oder die Unterteilung eines Prozesses in Phasen.

Verantwortungsbereich

Lesen Sie diese allgemeinen Begriffe, um mehr über Verantwortungsbereiche zu erfahren:

Verantwortungsbereich: individuelle Verantwortungsbereiche und Container-Formen.
Pool: besteht aus einem oder mehreren Verantwortungsbereichen, die zu einer einzigen gruppierten Form zusammengefasst sind.
Kopfzeile: der Bereich des Diagramms, der die Beschriftung enthält.
Beschriftung: der Text in der Kopfzeile der Schwimmbahn.
Basisbahn: die am weitesten links (für vertikale Bahnen) oder oberste Bahn (für horizontale Bahnen) in einem Pool.
Basisbahn: der äußerste linke Rand (für vertikale Bahnen) oder der obere Rand (für horizontale Bahnen) in einem Pool.

Erstellen Sie ein Schwimmbahndiagramm

Beginnen Sie mit einer unserer Schwimmbahnvorlagen oder erstellen Sie ein Schwimmbahndiagramm von Grund auf. Wie das geht, erfahren Sie in den folgenden Abschnitten.

Verwendung einer Vorlage

Es gibt viele Schwimmbahnvorlagen, mit denen Sie Ihre Ideen in eine bestehende Struktur einfügen können.Um eine Schwimmbahnvorlage anzupassen, gehen Sie folgendermaßen vor:

Navigieren Sie zur Lucid-Startseite.
Klicken Sie im Navigationsmenü unten links auf dem Bildschirm auf Vorlagen .
Suchen Sie nach „Schwimmbahnen“.
Wählen Sie eine Vorlage aus.
Klicken Sie auf Vorlage verwenden.

Erstellen Sie Ihr eigenes Schwimmbahndiagramm

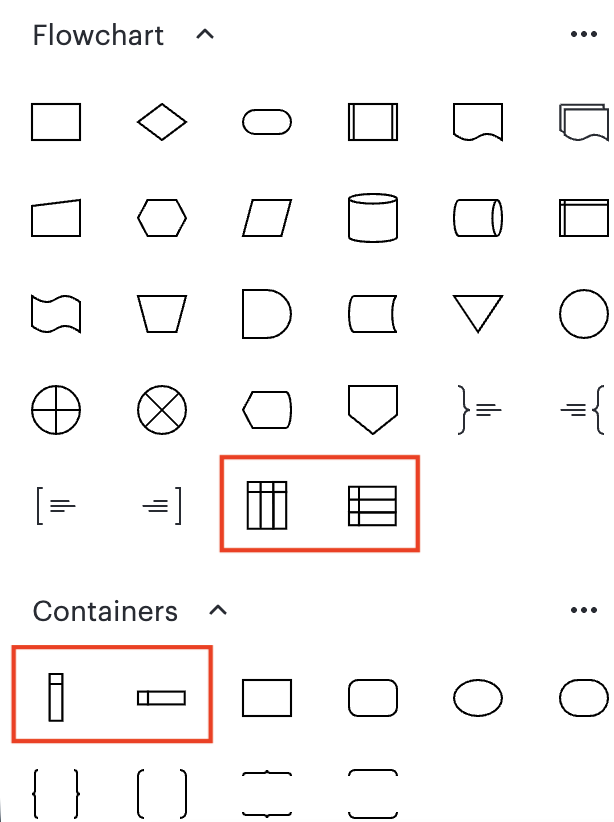

Beginnen Sie ein Schwimmbahndiagramm von Grund auf mit einer einzigen Bahn oder beginnen Sie mit einem dreibahnigen Pool.Sie finden die einbahnige Form in der Formenbibliothek „Container“ und die dreibahnige Poolform in der Formenbibliothek „Flussdiagramm“.

Um Schwimmbahnen zum Menü „Formen“ hinzuzufügen, gehen Sie wie folgt vor:

Klicken Sie in der linken unteren Ecke des Dokuments auf Weitere Formen.
Geben Sie „Schwimmbahnen“ in die Suchleiste ein.
Markieren Sie das Kästchen neben „Flussdiagrammformen“.
Klicken Sie auf Ausgewählte Formen verwenden.

Jetzt, wo Sie diese Formen zum Menü „Formen“ hinzugefügt haben, können Sie die Schwimmbahnformen auf die Leinwand ziehen.

Zugriff

Weitere Informationen: Sie können auch über die UML-Formenbibliothek auf Schwimmbahnen zugreifen. Diese Schwimmbahnen haben eine etwas andere Funktionalität als die in der Formenbibliotheken „Flussdiagramm“. Wie Sie auf sie zugreifen und mit ihnen arbeiten können, erfahren Sie weiter unten im Abschnitt über UML-Schwimmbahnen.

Schwimmbahnen ändern

Doppelklicken Sie auf die Kopfzeile oder den Rand einer einzelnen Bahn. Verwenden Sie die Kontexttafel, die sich oben rechts im Arbeitsbereich öffnet, um die Bahn zu ändern.

Auf der Registerkarte „Layout“ des Kontextfensters können Sie Folgendes verwenden:

Befehl zum Anordnen von Objekten vor oder hinter Schwimmbahnen.
Unterstütztes Layout , um Inhalte in einem anpassbaren Rastermuster zu organisieren und die Swimlane-Räume automatisch zu erweitern, wenn Inhalte hinzugefügt werden.
Mit den Aufwärts- und Abwärtspfeilen neben „Bahnen“ können Sie von der Basisbahn aus Bahnen hinzufügen oder löschen.
- Die Bahnen werden auf der gegenüberliegenden Seite der Basisseite des Pools (rechte Seite eines vertikalen Pools oder Boden eines horizontalen Pools) hinzugefügt oder gelöscht.

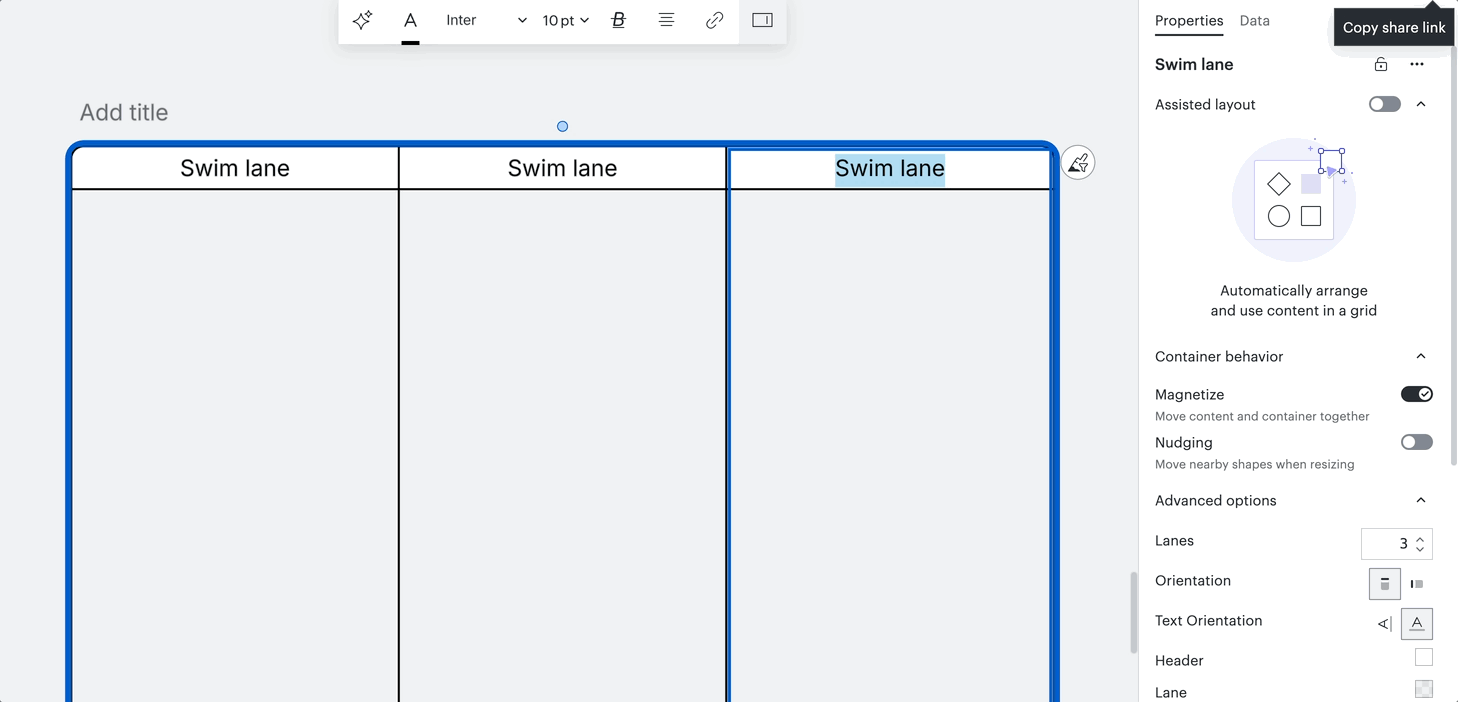

Die Option Ausrichtung, um Ihre Schwimmbahn(en) zu drehen und zwischen vertikalen Spalten und horizontalen Reihen zu wechseln.
Optionen zur Textausrichtung, um die Beschriftung anzupassen.
Die Farbfeld-Symbole zum Ändern der Farbe der Kopfzeile und der Bahn.

Hinweis: Sie können Daten auch auf der Registerkarte „Daten“ des Kontextfensters mit Ihrer Schwimmbahn verknüpfen .

Beschriftungen formatieren

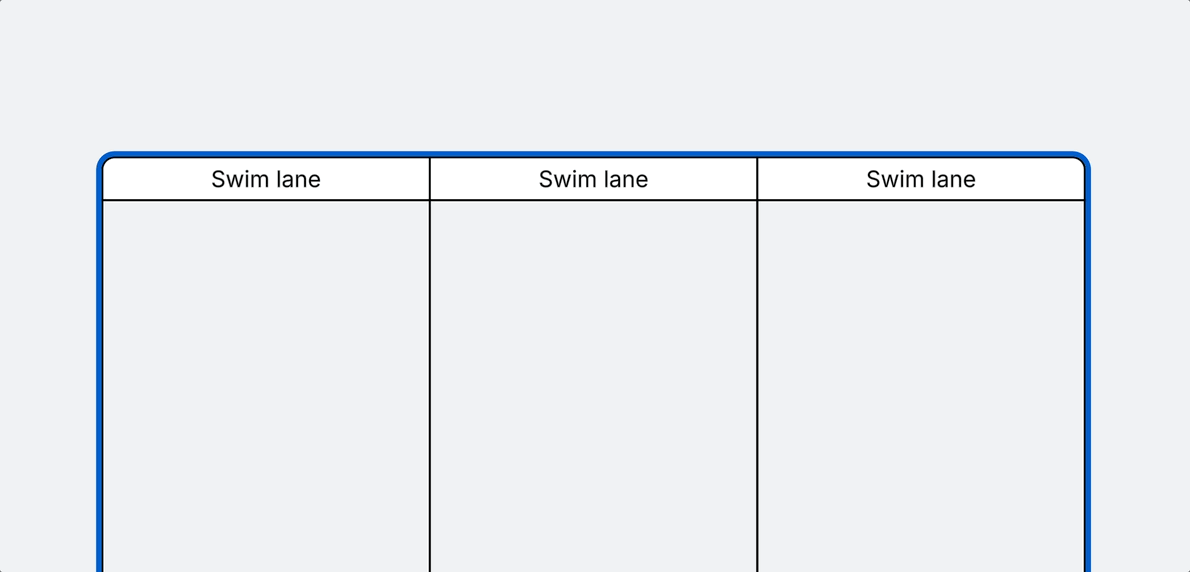

Personalisieren Sie Beschriftungen, um Ihre Schwimmbahnen zu kategorisieren. So ändern Sie die Schwimmbahnbeschriftungen

Doppelklicken Sie auf eine beliebige Stelle in der Kopfzeile, um den Text hervorzuheben.
Geben Sie eine neue Beschriftung ein.

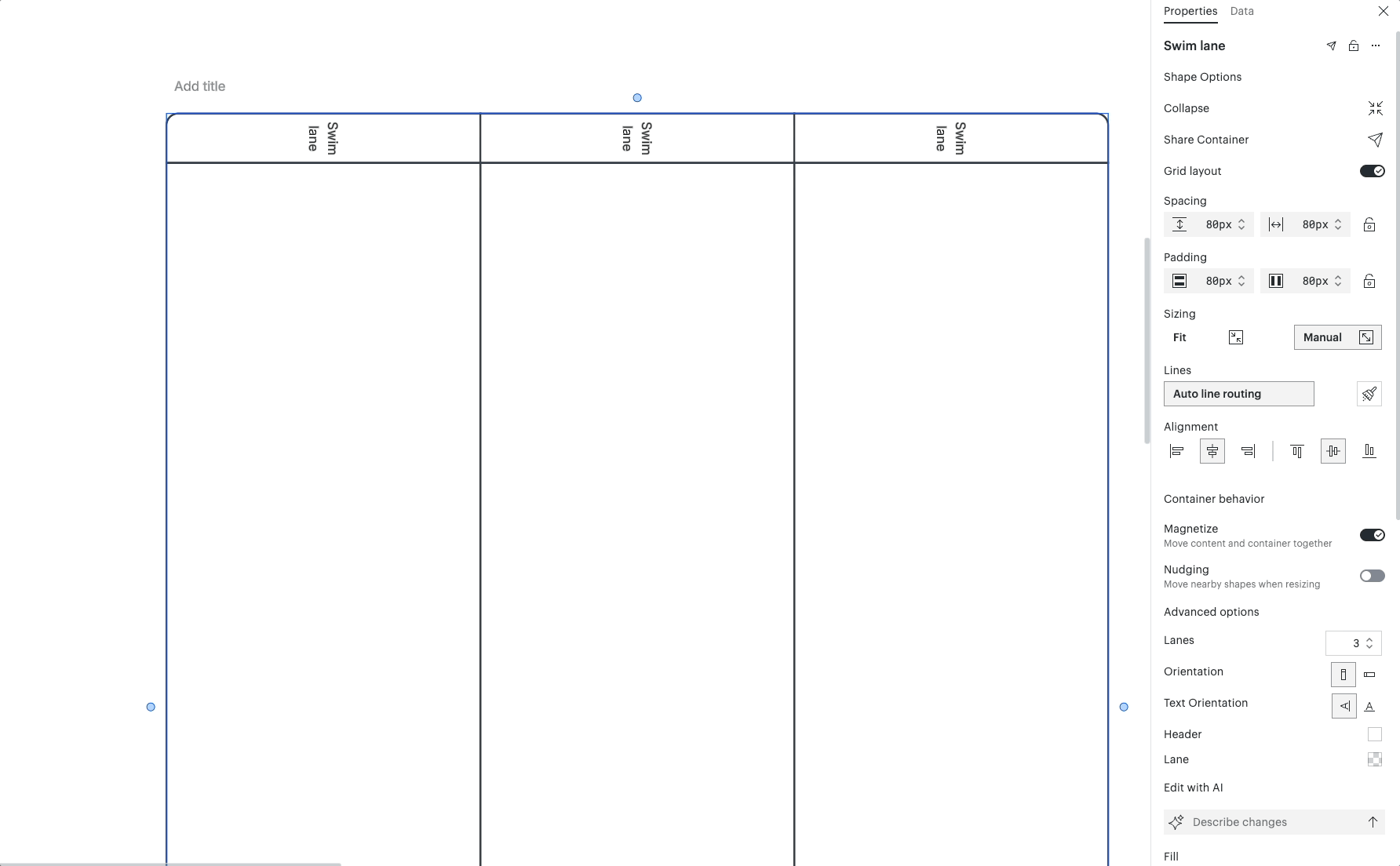

Ausrichtung der Beschriftung ändern

Doppelklicken Sie auf die Kopfzeile oder den Rand, um die Schwimmbahn auszuwählen.
Navigieren Sie im Kontextfenster zu „Erweiterte Optionen“.
Wählen Sie unter „Textausrichtung“ die Option vertikal oder horizontal aus.

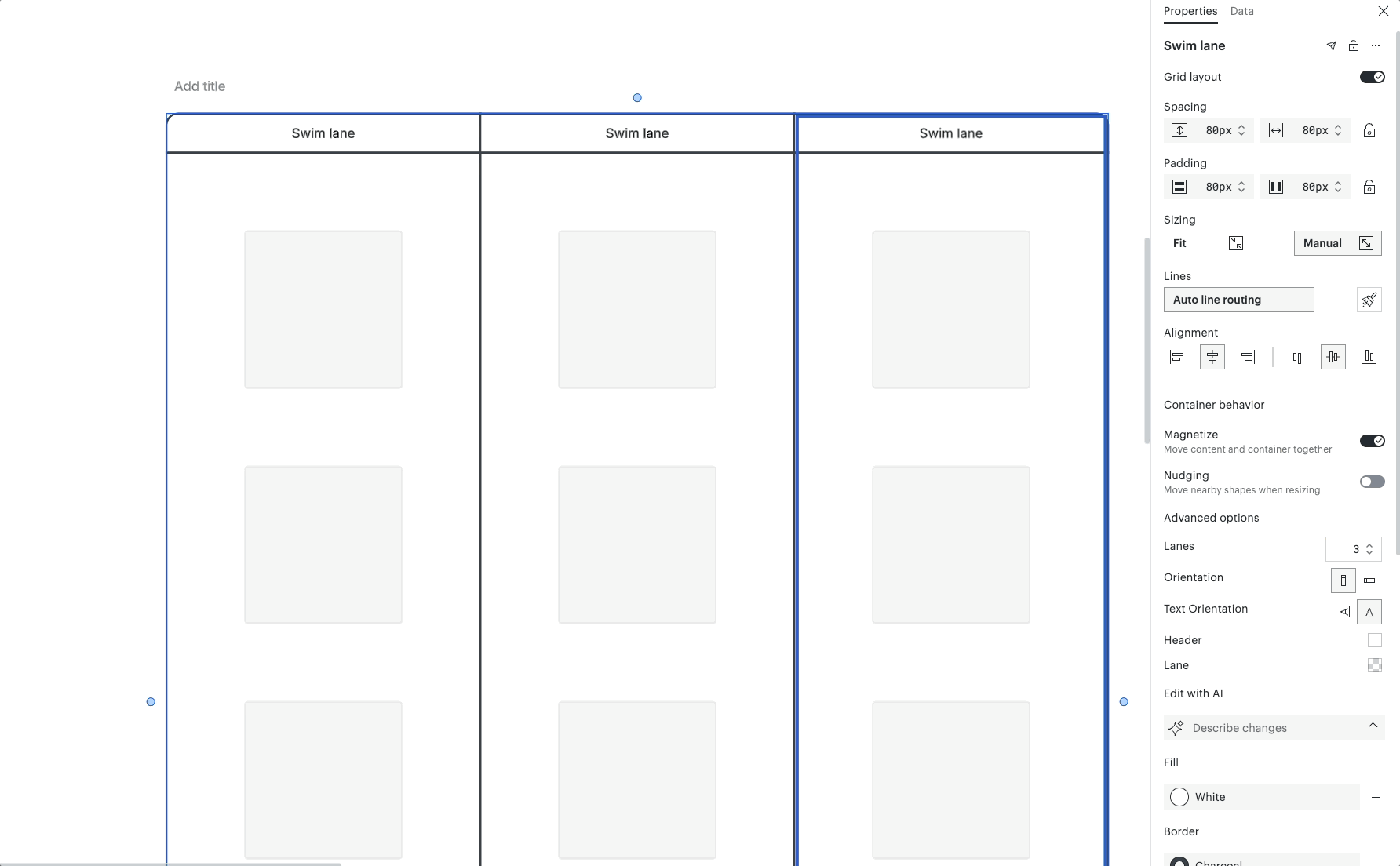

Farbe hinzufügen

Gehen Sie folgendermaßen vor, um die Farbe einer Schwimmbahn zu ändern:

Wählen Sie eine Schwimmbahn aus.
Navigieren Sie zum Kontextfenster.
Wählen Sie unter „Erweiterte Optionen“ das Farbfeld für die Bahn aus.
Wählen Sie eine Farbe aus.

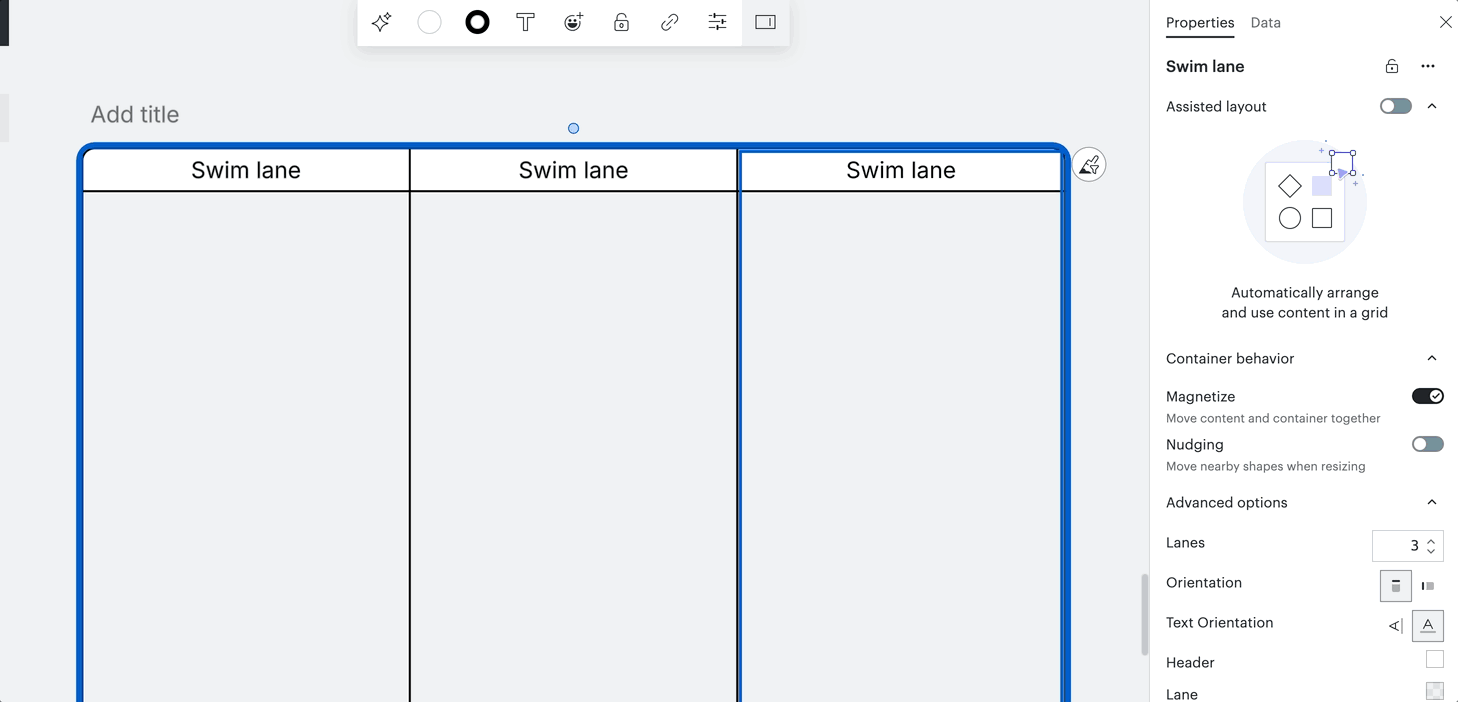

Gehen Sie folgendermaßen vor, um die Farbe der Kopfzeile einer Schwimmbahn anzupassen:

Wählen Sie eine Schwimmbahn aus.
Navigieren Sie zum Kontextfenster.
Wählen Sie unter „Erweiterte Optionen“ das Kopfzeilen-Farbfeld aus.
Wählen Sie eine Farbe aus.

anpassen

Weitere Informationen: Sehen Sie sich den Artikel„Formen in Lucidchart hinzufügen und anpassen“an , um mehr über die Arbeit mit Farben zu erfahren.

Pools ändern

Um einen Pool zu erstellen, fügen Sie weitere Verantwortungsbereiche zu Ihrem Diagramm hinzu oder ziehen Sie den dreibahnigen Pool aus dem Menü „Formen“. Klicken Sie einmal auf die Kopfzeile oder den Rand eines Verantwortungsbereichs, um den gesamten Pool auszuwählen, und verwenden Sie das Kontextfenster, das sich oben rechts in der Formatierungsleiste öffnet, um Änderungen vorzunehmen. In den folgenden Abschnitten finden Sie Anleitungen zum Ändern der Größe, Verschieben, Magnetisieren und Neuformatieren von Pools.

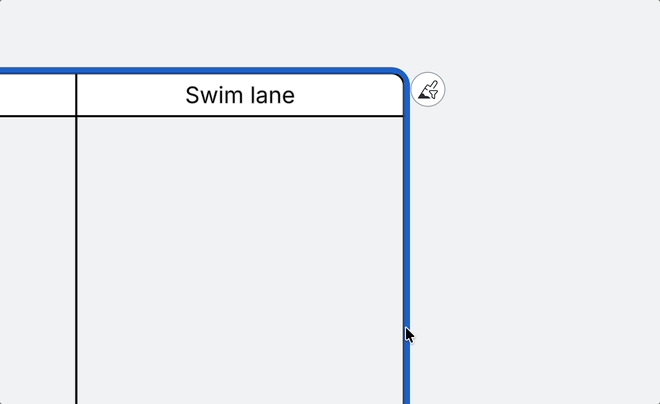

Größe ändern

Bewegen Sie den Cursor über den Rand des Pools. Ihr Cursor wird als Doppelpfeil senkrecht zum Rahmen angezeigt.
Klicken und ziehen Sie den Rand, um die Größe der Schwimmbahn oder des Pools zu ändern.

Hinweis: Es ist nur möglich, die Größe einer Schwimmbahn von ihrem oberen oder rechten Rand aus anzupassen. Wenn Sie den linken oder unteren Rand anpassen, wird auch die Größe einer angrenzenden Schwimmbahn geändert.

Größe ändern

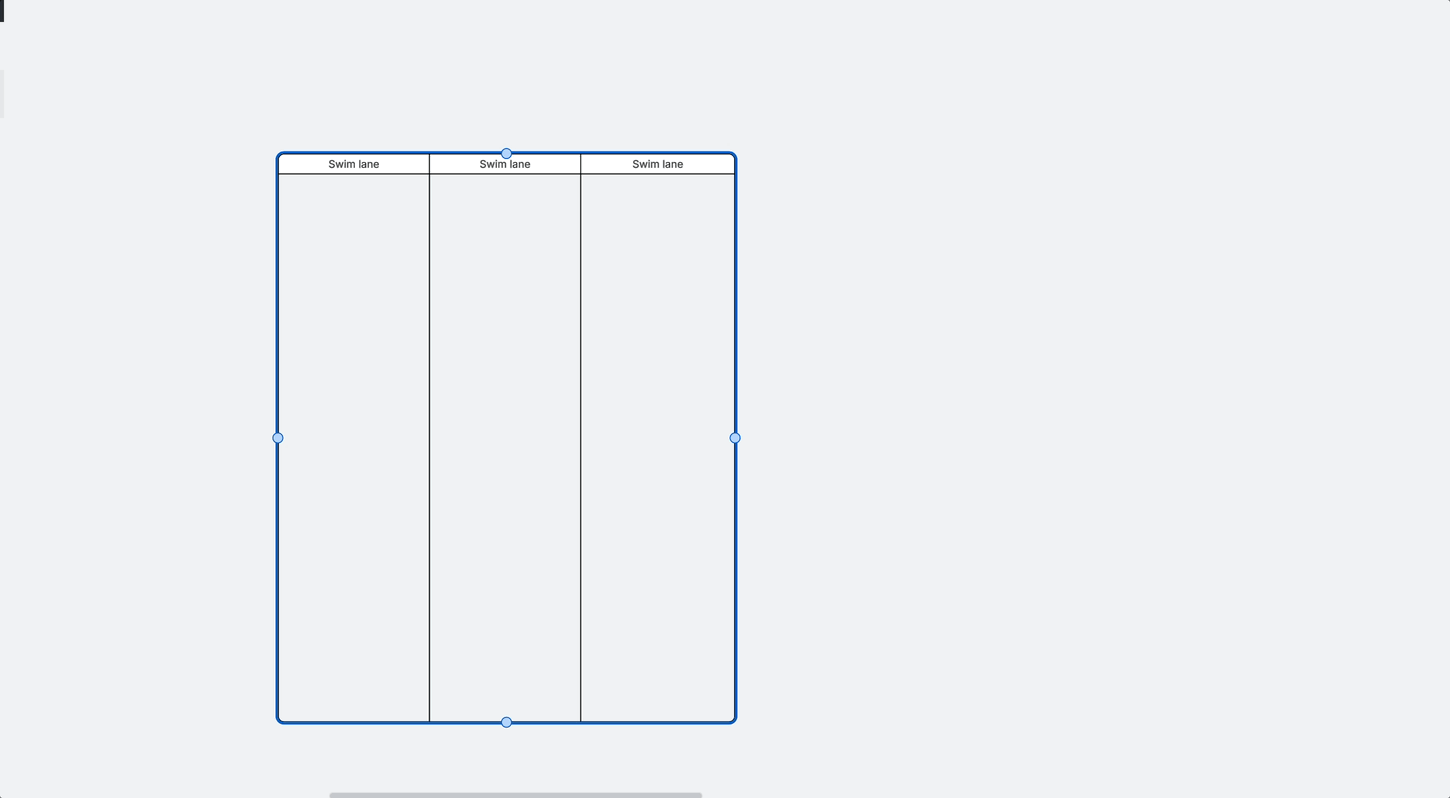

Verschieben

Bewegen Sie den Mauszeiger über die Kopfzeile Ihrer Schwimmbahn. Ihr Cursor wird als vierzackiger Pfeil angezeigt.
Klicken Sie auf die Form des Verantwortungsbereichs und ziehen Sie sie in einen anderen Bereich der Arbeitsfläche.

Tipp: Benötigen Sie Platz für mehr Formen in einer Schwimmbahn? Halten Sie die Umschalttaste gedrückt, klicken Sie mit der rechten Maustaste und ziehen Sie den Cursor, um den vorhandenen Swimlane-Inhalt zu erweitern .

Magnetisieren

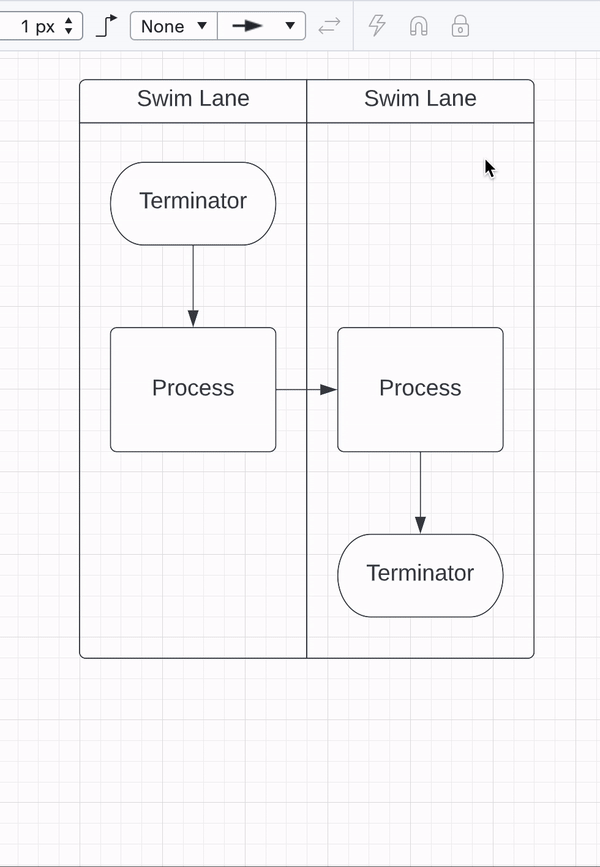

Magnetisieren Sie Objekte in eine Schwimmbahnform, damit sie verbunden bleiben, wenn Sie sie bewegen. Gehen Sie folgendermaßen vor, um eine Schwimmbahn zu magnetisieren:

Wählen Sie die Kopfzeile oder den Rand einer Schwimmbahn aus.
Klicken Sie auf das Magnetisieren-Symbol in der Formatierungsleiste.
Ziehen Sie den Verantwortungsbereich an eine andere Position.

Neu formatieren

Ändern Sie die Reihenfolge der Schwimmbahnen oder entfernen Sie eine Schwimmbahn vollständig. Klicken Sie mit der rechten Maustaste auf die Kopfzeile einer Schwimmbahn oder eines Schwimmpools. Im Rechtsklickmenü können Sie Folgendes auswählen:

Bahn nach links bewegen oder Bahn nach rechts bewegen für vertikale Schwimmbahnen.
Bahn nach oben bewegen oder Bahn nach unten bewegen für horizontale Schwimmbahnen.
Bahn entfernen, um die Schwimmbahn und ihren Inhalt aus dem Pool zu entfernen.
Löschen, um die Schwimmbahn-Form zu löschen, aber ihren Inhalt auf der Arbeitsfläche beizubehalten.

UML-Verantwortungsbereiche

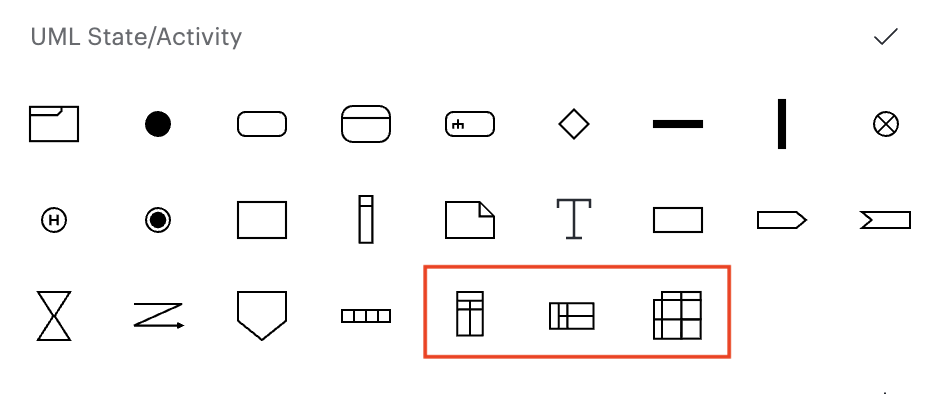

Erstellen Sie multidimensionale Schwimmbahnen mit der UML-Formenbibliothek. Gehen Sie folgendermaßen vor, um auf UML-Schwimmbahnen zuzugreifen:

Klicken Sie in der linken unteren Ecke des Dokuments auf Weitere Formen.
Suchen Sie nach „UML“ und erweitern Sie die UML-Formenbibliothek.
Klicken Sie das Kästchen neben „UML Status/Aktivität“ an.
Klicken Sie auf Ausgewählte Formen verwenden.
Navigieren Sie im Menü „Formen“ zum Abschnitt „UML Status/Aktivität“ und wählen Sie ein mehrdimensionales Verantwortungsbereichsdiagramm aus.
Ziehen Sie eine Form auf die Arbeitsfläche.

FAQ

Wie kann ich eine Schwimmbahn markieren und bearbeiten?

Schwimmbahnen sind Containerformen, daher müssen Sie die Kopfzeile oder den Rand auswählen, um die gesamte Form zu markieren. Um eine einzelne Schwimmbahn auszuwählen, doppelklicken Sie auf ihre Kopfzeile oder auf eine beliebige Stelle am Rand der Schwimmbahn. Klicken Sie einmal auf die Kopfzeile oder den Rand, um den gesamten Pool auszuwählen.

Kann ich einzelne Schwimmbahnen zu einer einzigen Form zusammenfassen?

Ja. Um einzelne Schwimmbahnen zu einem Pool zusammenzufassen, verwenden Sie die Gruppenfunktion. Erfahren Sie mehr in unserem Artikel„Formen in Lucidchart hinzufügen und anpassen“ .

Wenn ich eine Schwimmbahn aus meinem Diagramm lösche, wird ihr Inhalt dann auch gelöscht?

Nein. Wenn Sie eine Schwimmbahn löschen, bleibt ihr Inhalt auf der Leinwand. Klicken Sie dazu mit der rechten Maustaste auf die Kopfzeile der Schwimmbahn und wählen Sie Löschen (oder wählen Sie die Schwimmbahn aus und drücken Sie „Entf“ auf Ihrer Tastatur). Wenn Sie sowohl die Schwimmbahn als auch ihren Inhalt löschen möchten, klicken Sie im Rechtsklickmenü auf Bahn entfernen.
