Mit der Grundrissfunktion in Lucidchart können Sie individuelle, maßstabsgetreue Grundrisse für Ihr Zuhause, Ihr Büro, Ihren Veranstaltungsort oder ein anderes Gebäude erstellen. Beginnen Sie mit einer Vorlage oder verwenden Sie die Grundriss-Formbibliotheken von Lucidchart, um eine Vorlage von Grund auf zu erstellen.

Kostenlos	Individuell	Team	Unternehmen	FedRAMP

Loslegen

Die Formenbibliotheken und Vorlagen für Grundrisse in Lucidchart bieten leistungsstarke Tools, mit denen Sie Ihren Grundriss individuell anpassen können, unabhängig von der Art des Gebäudes, das Sie entwerfen. Das Bild unten zeigt beispielsweise ein mehrstöckiges Haus, das mit Grundrissformen von Grund auf neu gestaltet wurde.

Mit einer Vorlage beginnen

Um mit einer vorgefertigten Grundrissvorlage in Lucidchart zu beginnen, führen Sie die folgenden Schritte aus:

Öffnen Sie ein Lucidchart-Dokument.
Klicken Sie auf das Symbol Vorlagengallerie in der Haupttoolleiste ganz links im Arbeitsbereich Der Arbeitsbereich.
Suchen Sie in der Suchleiste oben links nach „Grundriss“.
Bewegen Sie den Mauszeiger über eine Vorlage.
- Klicken Sie auf Vorschau, um ein größeres Bild der Vorlage anzuzeigen, bevor Sie sie auswählen.
- Klicken Sie auf Einfügen, um die Vorlage in Ihr Dokument einzufügen.

Mit einer leeren Arbeitsfläche beginnen

Um mit der Erstellung eines Grundrisses von Grund auf zu beginnen, führen Sie die folgenden Schritte aus, um die Grundriss-Formbibliotheken zu öffnen.

Öffnen Sie ein Lucidchart-Dokument.
Klicken Sie unten im Formenmenü auf der linken Seite des Arbeitsbereichs auf „Weitere Formen“.
- Sie können auch „M“ auf Ihrer Tastatur drücken.
Aktivieren Sie links unter „Standardbibliotheken“ das Kontrollkästchen neben „Grundrisse“.
- Durchsuchen Sie alle in der Kategorie „Grundrisse“ verfügbaren Formbibliotheken. Deaktivieren Sie das Kontrollkästchen neben den Formbibliotheken, die Sie nicht zu Ihrem Formenmenü hinzufügen möchten.
Klicken Sie unten rechts im Bedienfeld auf ausgewählte Formen verwenden.

Sie können jetzt Grundrissformen aus dem Formenmenü auf der linken Seite auf die Arbeitsfläche ziehen.

Dokumenteinstellungen optimieren

Für ein optimales Erlebnis beim Erstellen und Anpassen Ihres Grundrisses empfehlen wir, alle „Ausrichtungs“-Einstellungen zu deaktivieren. Gehen Sie dafür wie folgt vor:

Öffnen Sie das Menü „Datei“ im Menü oben im Arbeitsbereich.
Klicken Sie auf Dokumenteinstellungen.
Wählen Sie Raster und Ausrichtung aus dem Menü auf der linken Seite des angezeigten Bedienfelds.
Schalten Sie die folgenden Einstellungen aus:
- An Objekten ausrichten
- Objekte am Raster ausrichten
- An Führungslinien ausrichten

Wenn Sie diese Einstellungen deaktivieren, können Sie Grundrissformen präziser verschieben.

Grundrissformen hinzufügen und anpassen

Das Hinzufügen von Grundrissformen zur Arbeitsfläche funktioniert ähnlich wie bei anderen Formen in Lucidchart: Wählen Sie eine Form aus dem Formenmenü aus und ziehen Sie sie auf den Arbeitsbereich. Es gibt einige Fälle, in denen diese Formen anders funktionieren als andere Lucidchart-Formen, insbesondere bei Wänden und Türen. Weitere Informationen zum speziellen Arbeiten mit Grundrissformen finden Sie in den folgenden Abschnitten.

Zimmer

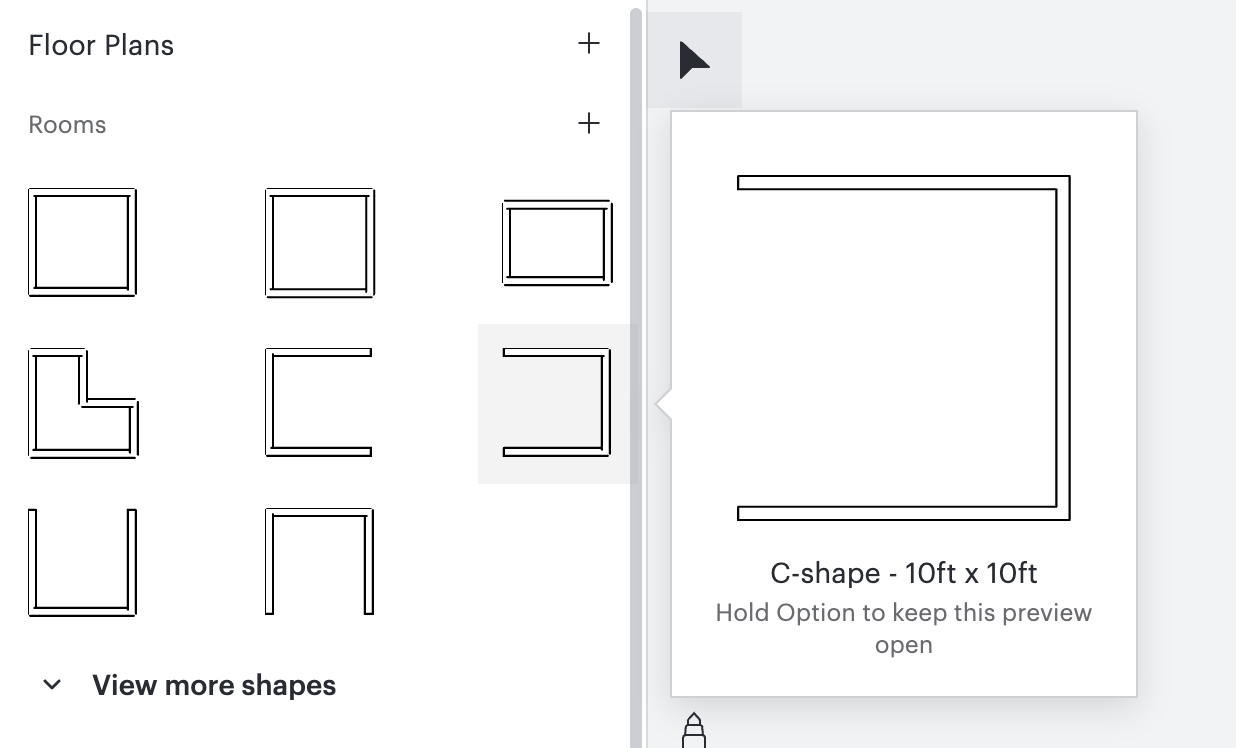

Wenn Sie einen Grundriss auf einer leeren Arbeitsfläche erstellen, ist es möglicherweise am einfachsten, mit der Form „Raum“ zu beginnen. In der Formenbibliothek „Räume“ finden Sie mehrere Raumgrößen und -formen. Um einen Raum hinzuzufügen, wählen Sie einen aus und ziehen Sie ihn auf die Arbeitsfläche.

Räume bestehen aus mehreren „Wand“-Formen und verhalten sich ähnlich. Einzelheiten zum Arbeiten mit „Wand“-Formen finden Sie im nächsten Abschnitt.

Mauern

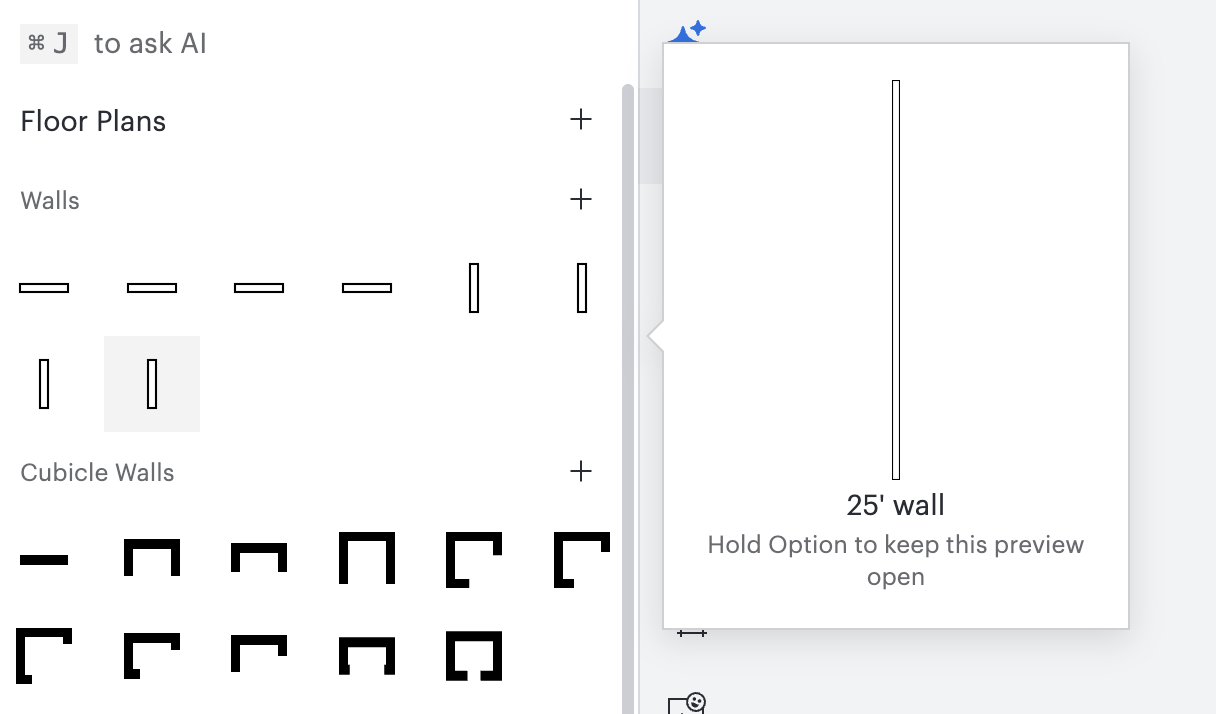

Wie bei Räumen können Sie der Arbeitsfläche eine Wand hinzufügen, indem Sie eine aus der Wandformbibliothek auswählen und auf die Arbeitsfläche ziehen. Die Formenbibliothek „Wände“ verfügt über verschiedene Optionen, die Sie je nach Richtung und Größe auswählen können.

Sobald sich eine Wand auf der Arbeitsfläche befindet, können Sie Größe, Richtung und Maßangabe anpassen.

Größe oder Richtung ändern
Um die Größe oder Richtung einer Wand zu ändern, klicken Sie auf den violetten Punkt an einem der Enden der Wand und ziehen Sie ihn an eine neue Position auf der Arbeitsfläche.

Wandmaße anpassen
Sie können die neben einer Wand angezeigten Maße verschieben oder ausblenden, um sie an die Anforderungen Ihres Grundrisses anzupassen. Um die Abmessung zu verschieben, klicken Sie darauf und ziehen Sie sie an eine neue Position – auch auf die andere Seite der Wand.

Um die Abmessung auszublenden:

Klicken Sie mit der rechten Maustaste auf eine Wand auf der Arbeitsfläche.
Bewegen Sie den Mauszeiger oben im Menü über „Wandoptionen“.
Wählen Sie Länge ausblenden aus.

Hinweis: Wenn eine Wand an einer anderen Wand befestigt wird, beziehen sich die Maße auf die Seite der Wand, auf der sie erscheinen. Die Innenwand weist ein anderes Maß auf als die Außenwand.

Eine Wand an einer anderen Wand anbringen
Wenn Sie mit einzelnen Wänden arbeiten, können Sie diese miteinander verbinden, um Räume zu schaffen. Dies wird empfohlen, da es sich auf die Genauigkeit der Wandabmessungen auswirken kann.

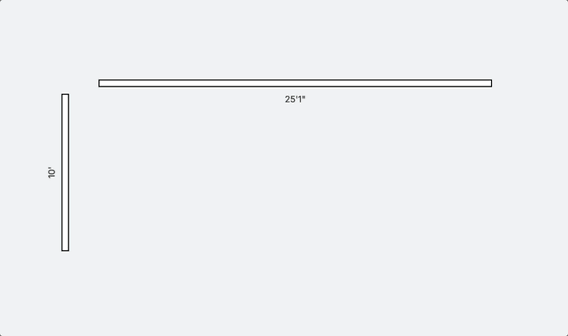

Um eine Wand an einer anderen zu befestigen, ziehen Sie die Ecke einer Wand über die Ecke einer anderen. Ein Beispiel finden Sie weiter unten. Dieses Beispiel zeigt auch, dass die Wandmessung spezifisch für die Innen- oder Außenseite der Wand ist.


Tipp: Wenn Sie Schwierigkeiten haben, eine Wand an einer anderen zu anzubringen, zoomen Sie hinein, bevor Sie die Wand ziehen. Dies ermöglicht präzisere Bewegungen.

Türen und Fenster

Gehen Sie folgendermaßen vor, um einer Wand in Ihrem Grundriss eine Tür oder ein Fenster hinzuzufügen:

Wählen Sie eine Option aus der Formenbibliothek für Türen und Fenster.
Ziehen Sie Ihre Auswahl an eine Wand.

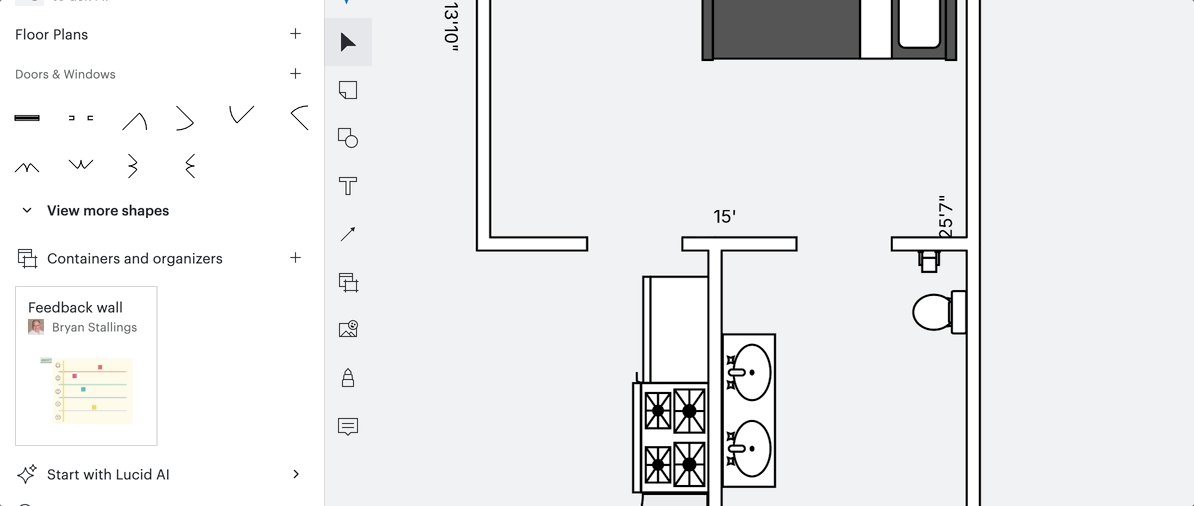

Die Tür oder das Fenster befestigt sich automatisch an der Wand. Sobald es angebracht ist, können Sie die Größe der Tür oder des Fensters ändern oder verschieben.

Achten Sie bei der Auswahl einer Tür darauf, dass die Türöffnung in die richtige Richtung zeigt. Nachdem Sie die Tür zu einer Wand hinzugefügt haben, können Sie sie auf die andere Seite der Wand verschieben, indem Sie auf das violette Quadrat in der Mitte der Türform klicken und es auf die andere Seite der Wand ziehen.

Wechseln Sie zwischen Gesamt- und Teillänge

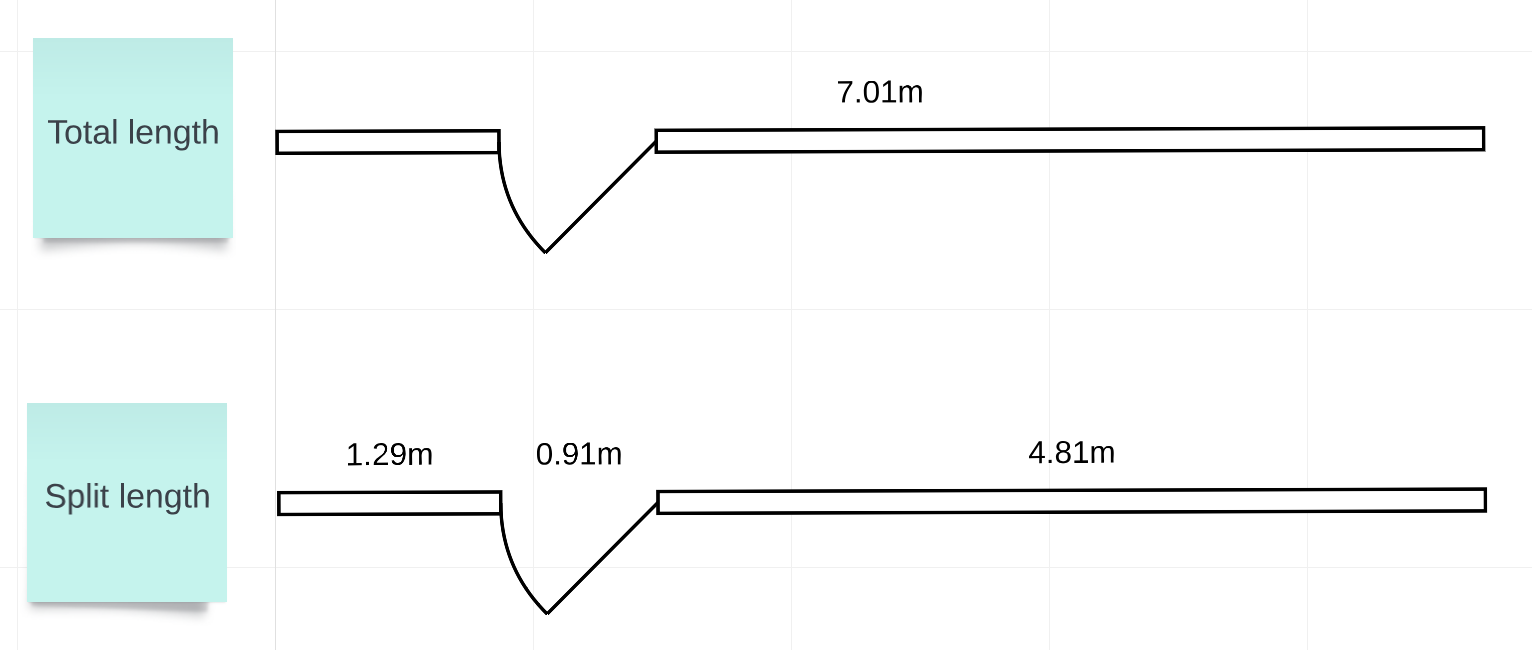

Wenn Sie einer Wand eine Tür oder ein Fenster hinzufügen, können Sie wählen, ob die Gesamtlänge der gesamten Wand oder die Länge jedes einzelnen Teils angezeigt werden soll. Gehen Sie dafür wie folgt vor:

Klicken Sie mit der rechten Maustaste auf eine Wand mit einer Tür oder einem Fenster.
Bewegen Sie den Mauszeiger oben im Menü über „Wandoptionen“.
Wählen Sie Teillänge oder Gesamtlänge aus.

Zusätzliche Objekte

Die Grundriss-Formbibliotheken von Lucidchart umfassen eine Vielzahl zusätzlicher Objekte, die Sie hinzufügen können, darunter Treppen, Schränke, Kabinen, Möbel, Geräte und mehr.

Erfahren Sie mehr: Wenn Sie eine bestimmte Grundrissform nicht finden, nach der Sie suchen, können Sie sie als benutzerdefinierte Form hinzufügen. Weitere Informationen finden Sie in unserem Artikel Formbibliotheken in Lucidchart.

Verwendung des Skalierungstools

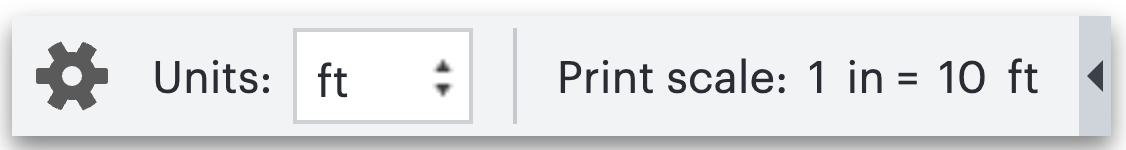

Wenn Sie eine oder mehrere der verfügbaren Grundriss-Formbibliotheken öffnen, wird unten links im Arbeitsbereich automatisch ein Skalierungstool angezeigt. Klicken Sie auf das Zahnradsymbol, um die vollständige Symbolleiste anzuzeigen oder auszublenden. Dieses Tool dient nur zu Bauzwecken – es wird nicht in einer exportierten Version Ihres Grundrisses angezeigt.

Mit diesem Tool können Sie den Maßstab Ihres Grundrisses festlegen und die Maßeinheiten ändern. Wenn Sie Änderungen an den Optionen des Skalierungstools vornehmen, wird die Größe Ihres Lucidchart-Dokuments entsprechend angepasst.

Erfahren Sie mehr: Ein detaillierteres Beispiel dafür, wie sich das Ändern der Skalenabmessungen auf Ihr Lucidchart-Dokument auswirkt, finden Sie im Beispiel in Tipp Nr. 7 dieses Community-Beitrags.

Fügen Sie die „Skalierung“ Form hinzu

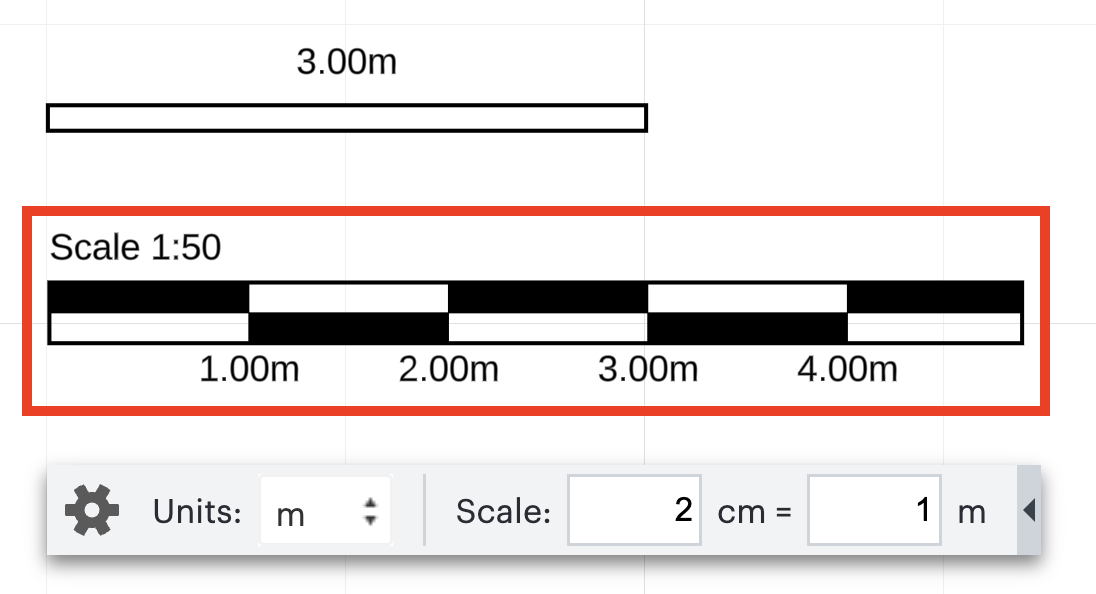

Um eine Skalierung hinzuzufügen, der in einer exportierten Version Ihres Grundrisses angezeigt wird, oder um ihn beim Erstellen Ihres Grundrisses als Referenz zu verwenden, fügen Sie die Form „Skalierung“ aus der Formenbibliothek hinzu. Wenn Sie das Skalierungstool aus dem vorherigen Abschnitt anpassen, wird diese Form automatisch entsprechend angepasst.

Ressourcen

Um mehr über diese Funktion zu erfahren, schauen Sie sich die zusätzliche Ressource unten an. Diese Ressource ist nur auf Englisch verfügbar.

Community-Beiträge
Tipps zum Erstellen eines Grundrisses in Lucidchart 🚧

FAQ

Kann ich die Wandstärke auf meinem Grundriss ändern?
Nein. Die Dicke der Wände in Lucidchart-Grundrissen ist statisch und kann nicht geändert werden.

Kann ich bestimmte Maße für eine Grundrissform manuell eingeben?
Nein. Es gibt keine Möglichkeit, die Maße einer Grundrissform anzugeben. Um dieses Problem zu umgehen, können Sie jedoch eine benutzerdefinierte Form mit benutzerdefinierten Abmessungen hinzufügen.

Kann ich benutzerdefinierte Abmessungen für Wandmessungen eingeben?
Nein. Wandmaße werden automatisch basierend auf dem Maßstab des Dokuments und der Größe der Wand ausgefüllt. Um dieses Problem zu umgehen, blenden Sie die Messung aus und fügen Sie ein Textfeld mit einer benutzerdefinierten Messung hinzu.

Kann ich einen bearbeitbaren Grundriss aus einer vorhandenen Datei importieren?
Nein. Um den Prozess der Neuerstellung eines Grundrisses in Lucidchart zu beschleunigen, können Sie ein Bild eines vorhandenen Grundrisses einfügen und mithilfe von Ebenen in Lucidchart darauf nachzeichnen, indem Sie den Anweisungen in diesem Community-Beitrag folgen.
