Använd molnramar för att visualisera molninfrastruktur i Lucidchart

Med molnramar i Lucidchart kan du automatiskt omvandla importerad molninfrastruktur från AWS, Azure eller Google Cloud till interaktiva, databaserade diagram. Anpassa dina arbetsytor, kontrollera organisationshierarkin och hantera resurssynlighet för att tydligt visa din arkitektur från olika perspektiv. Läs den här artikeln för att lära dig hur du lägger till, formaterar och filtrerar molninfrastruktur i dina Lucidchart-dokument.

Att arbeta med molnramar i Lucidchart är tillgängligt för konton med Molnaccelerator. Kontakta säljavdelningen för att köpa molnacceleratorn till ditt Enterprise .

Obs: Lucidscale-funktionaliteten flyttas till Lucidchart. Den här artikeln återspeglar den nya erfarenheten. För äldre Lucidscale-dokumentation, kolla in det här inlägget från Lucid Community.

Skapa ett nytt dokument med importerad molndata

När du har importerat molninfrastrukturdata från AWS, Azure eller Google Cloud till Lucid Data Hub kan du automatiskt rendera informationen i ett diagram genom att följa dessa steg:

Välj Datahubb från navigeringsmenyn till vänster på Lucids hemsida.
Välj AWS, Azure eller Google Cloud bland alternativen till vänster.
Klicka på Skapa nytt dokument högst upp på sidan.
Välj vilken/vilka datakälla(or) du vill använda.
Klicka på Nästa i det nedre högra hörnet.
Skriv ett namn för dokumentet.
Klicka på Skapa dokument i det nedre högra hörnet.

När du har skapat ett nytt Lucidchart-dokument går du vidare till nästa avsnitt för att lära dig hur du lägger till molndata på arbetsytan.

Visualisera molndata på arbetsytan

När molndata har importerats till ett Lucidchart-dokument kan du lägga till former på arbetsytan på följande sätt:

Molnagent (endast AWS): Med molnagenten kan du använda Lucid AI för att generera riktade AWS-infrastrukturdiagram direkt i Lucidchart. För fullständiga instruktioner, se vår artikel Använd Lucid AI:s molnagent för att bygga arkitekturdiagram i Lucidchart .
Frihandsdiagram: Lägg till molnformer manuellt på arbetsytan med frihandsdiagram, så att du kan skapa ett anpassat diagram. För fullständiga instruktioner, se vår artikel om friformsdiagram med molninfrastruktur i Lucidchart .
Molnramar: En molnram är en automatiserad visualisering av dina molndata. Du kan skapa flera vyer inom en molnram, där var och en visar din infrastruktur från ett annat perspektiv. Resten av den här artikeln innehåller information om hur du kan anpassa din molnram med vyer och andra visningsalternativ.

Lägg till en molnram på arbetsytan

Så här lägger du till en molnram i ett Lucidchart-dokument:

Välja ikonen för molnresurser i den primära verktygsfältet till vänster på sidan.
Klicka på Molnram högst upp i panelen.

Obs! Endast en molnram kan läggas till per dokument. Använd vyer för att se olika perspektiv av samma bildruta.

Skapa och hantera vyer

Vyer är de olika visualiseringar du skapar inom den här enda ramen, vilket gör att du kan visualisera arkitektur och resurser från olika perspektiv – var och en tillämpar en annan konfiguration av struktur, filter och layoutinställningar på samma importerade data.

När du genererar ett nytt dokument visas den renderade infrastrukturen automatiskt i vyn "Sammanfattad infrastruktur".

Växla till en ny vy

För att växla till en ny vy, följ dessa steg:

Markera molnramen i ditt Lucidchart-dokument.
I panelen som öppnas till höger klickar du på rullgardinsmenyn under "Aktuell vy".
Välj en ny vy.

Skapa en ny vy

För att skapa en ny vy, följ dessa steg:

Markera molnramen i ditt Lucidchart-dokument.
I panelen som öppnas till höger klickar du på rullgardinsmenyn under "Aktuell vy".

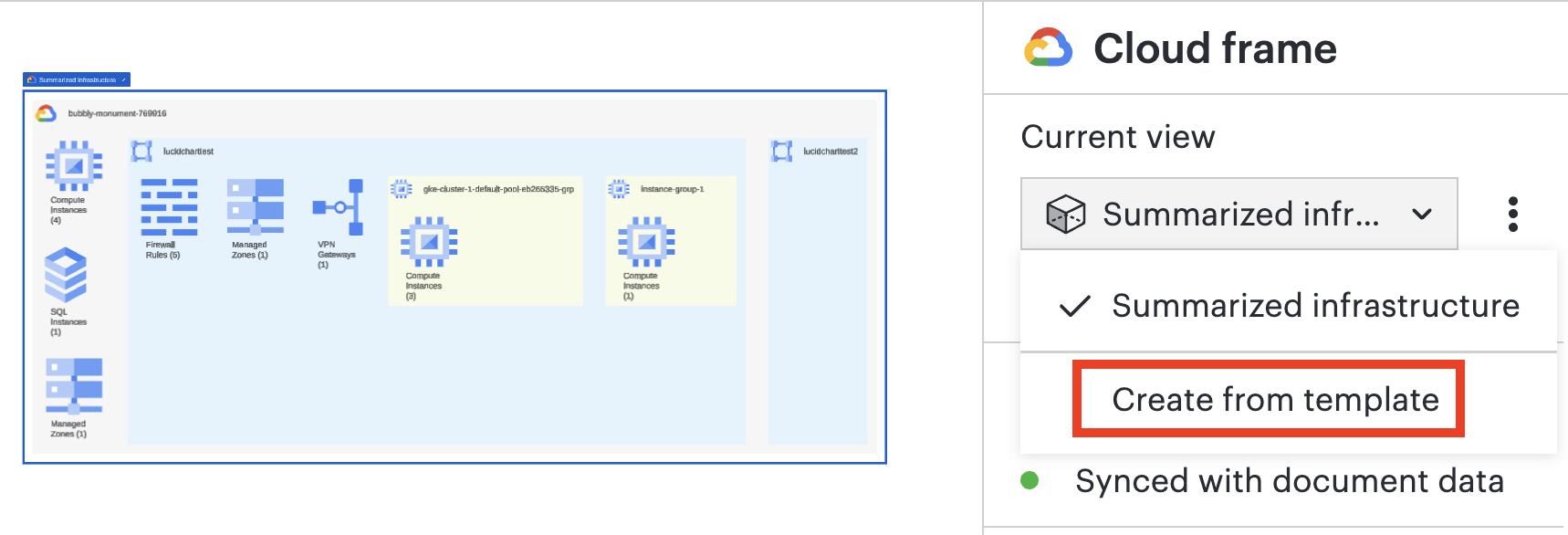

Välj Skapa från mall.
Välj en mall från alternativen eller klicka på Hoppa över, jag vill ha en tom vy i det nedre vänstra hörnet.
- Se avsnittet Tillgängliga vymallar för AWS, Azure och Google Cloud nedan för mer information om mallar.
- Se avsnittet Manuella layoutvyer nedan för mer information om att börja med en tom vy.
Om du valde en mall klickar du på Generera längst ner till höger.

Hantera en befintlig vy

För att komma åt olika inställningar för en befintlig vy, följ dessa steg:

Markera molnramen i ditt Lucidchart-dokument.
I panelen som öppnas till höger klickar du på ikonen med tre punkter till höger om rullgardinsmenyn "Aktuell vy".
Välj ett av följande alternativ:
- Byt namn på vyn.
- Duplicera vyn med automatisk layout eller manuell layout.
- Exportera konfiguration för den aktuella vyn eller alla vyer.
- Importera vykonfigurationer från en JSON-fil.
- Ändra formbibliotek.
- Ta bort vyn.

Tillgängliga vymallar för AWS, Azure och Google Cloud

Visa mall	AWS	Google Cloud	Azure	Beskrivning / Detaljer
Sammanfattad infrastruktur	Ja	Ja	Ja	Visar miljöns övergripande hierarki, men kombinerar resurser av samma typ till aggregerade former med antal. Bäst för en översikt över arkitekturen på hög nivå.
Kondenserad infrastruktur	Ja	Ja	Ja	Börjar med den sammanfattade infrastrukturen och komprimerar grupper till kompakta, textbaserade listor. Bäst för att navigera i mycket stora miljöer och bara utöka det område du vill inspektera.
Resursinventering	Ja	Ja	Ja	Aggregerar resurser till ett överblickbart inventarium organiserat för granskning av tillgångar och rapportering på övergripande nivå.
Säkerhet	Ja	Ja	Ja	Gör att du kan få allmän Insikter till tjänstkonfiguration som kan utgöra säkerhetshot.
Regelefterlevnad	Ja	Ja	Ja	Belyser potentiella efterlevnadsproblem inom din infrastruktur.
Kostnadsbesparingar	Ja	Ja	Ja	Ger Insikter information om specifika resurser och tjänster som kan göra det möjligt för dig att optimera molnutgifter och minska kostnader.
Detaljerad infrastruktur	Ja	Ja	Ja	Visar de flesta resurser som individuella former, tillsammans med fler konfigurationsmetadata och visuella indikatorer. Bäst för tekniska granskningar, felsökning och detaljerad dokumentation.
Säkerhetsgrupper	Ja	Nej	Ja	Gör att du kan visa resurser inom fackuppdelade säkerhetsgrupper för AWS och Azure. Resurser som har flera säkerhetsgrupper kommer att dupliceras mellan containrar. Alternativet Säkerhetsgrupp i avsnittet Genererade linjer genererar också en linje mellan säkerhetsgrupper som tillåter dubbelriktad trafik.
VPC-topologi	Ja	Nej	Nej	AWS-nätverkstopologi.
Serverlös	Ja	Nej	Nej	AWS serverlös vy.
ECS	Ja	Nej	Nej	Gör att du kan visa tjänster och uppgifter som körs i ett kluster. Den delar också upp kluster i EC2- och Fargate-containrar.
Nätverkstopologi	Nej	Ja	Ja	Google Cloud och Azure nätverkstopologi.
Delad nätverksinfrastruktur	Nej	Ja	Nej	Delad nätverksinfrastruktur i Google Cloud.
GKE-kluster	Nej	Ja	Nej	Vy över Google Cloud GKE-kluster.
Delad nätverksinfrastruktur	Nej	Ja	Ja	Delad virtuell nätverksinfrastruktur i Azure.

Manuella layoutvyer

Med manuella layoutvyer kan du komma åt en layout där du har kontroll över formens placering och kan göra manuella ändringar. För att lägga till behållare och resurser på arbetsytan, klicka och dra dem från panelen Molnresurser på vänster sida till arbetsytan.

Anpassa hur molninfrastruktur visas i Lucidchart

Visa resurser

För att visa alla resurstyper som stöds av Lucid, välj ikonen för molnresurser i den primära verktygsfältet till vänster på sidan. Använd sökfältet för att komma åt en specifik resurstyp i den här listan.

Visa eller dölj resurser på arbetsytan

För att redigera vilka resurser som är synliga på arbetsytan, följ dessa steg:

Markera molnramen i ditt Lucidchart-dokument.
I panelen som öppnas till höger bläddrar du till avsnittet "Resurssynlighet".
Använd kryssrutan bredvid en resurstyp för att visa eller dölja alla resurser av den typen i den aktuella vyn.
- Välj en resurstyp för att visa eller dölja enskilda resurser.

Visa linjer mellan resurser

Molninfrastrukturlinjer representerar förhållandet mellan resurser baserat på resursmetadata. För att slå på eller av linjesynlighet, följ dessa steg:

Markera molnramen i ditt Lucidchart-dokument.
I panelen som öppnas till höger klickar du på Layout under rullgardinsmenyn "Aktuell vy".
Markera eller avmarkera rutan till höger om en radkategori för att växla dess synlighet.
- Klicka på pilen till vänster om varje linjekategori för att växla synlighet för specifika linjetyper.
- Anpassa stilen för varje linjetyp genom att klicka på den.

Obs: En linje visas bara när båda involverade resurserna är synliga. Att dölja, filtrera eller sammanfatta en av de involverade resurserna döljer även raden.

Visa formens metadata

Välj en enskild resurs på arbetsytan för att öppna dess datapanel på höger sida av arbetsytan. I den här panelen väljer du Data under resurspanelen för att se metadata som är associerade med den enskilda resursen.

Justera layoutinställningar för resurser

Du kan tillämpa layoutinställningar på specifika resurstyper i ett dokument såväl som på de containertyper där de återges. För att komma åt layoutinställningar för en container- eller resurstyp, följ dessa steg:

Välj en behållare eller enskild resurs i dokumentet.
I panelen som öppnas till höger klickar du på Layout högst upp i panelen.

Från layoutpanelen kan du göra följande justeringar:

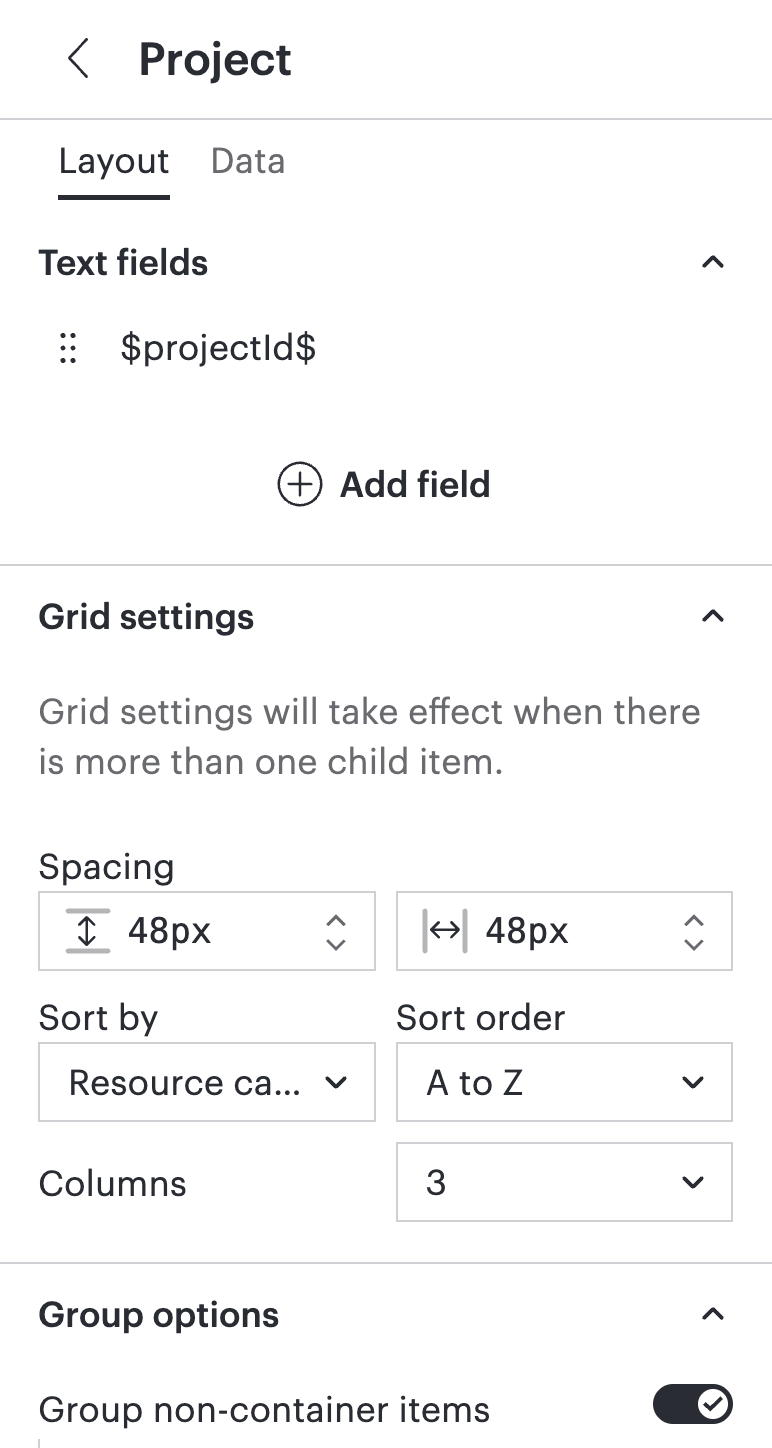

Behållare container-layout-alternativ-för-molnframe.png

Dölj eller expandera en behållare.
Lägg till eller redigera textfält.
- Klicka på ikonen med tre punkter till höger om ett textfält för att visa eller dölja det på arbetsytan eller ta bort det från behållaren. Välj Dölj tomt fält för att dölja fältet om det inte har något värde.
Justera rutnätsinställningar som avstånd, antal kolumner och sorteringsordning.
Gruppera icke-innehållande resurser i ett visst antal kolumner.
Gruppera resurser efter typ.
Justera ordningen i vilken grupper visas i behållaren.

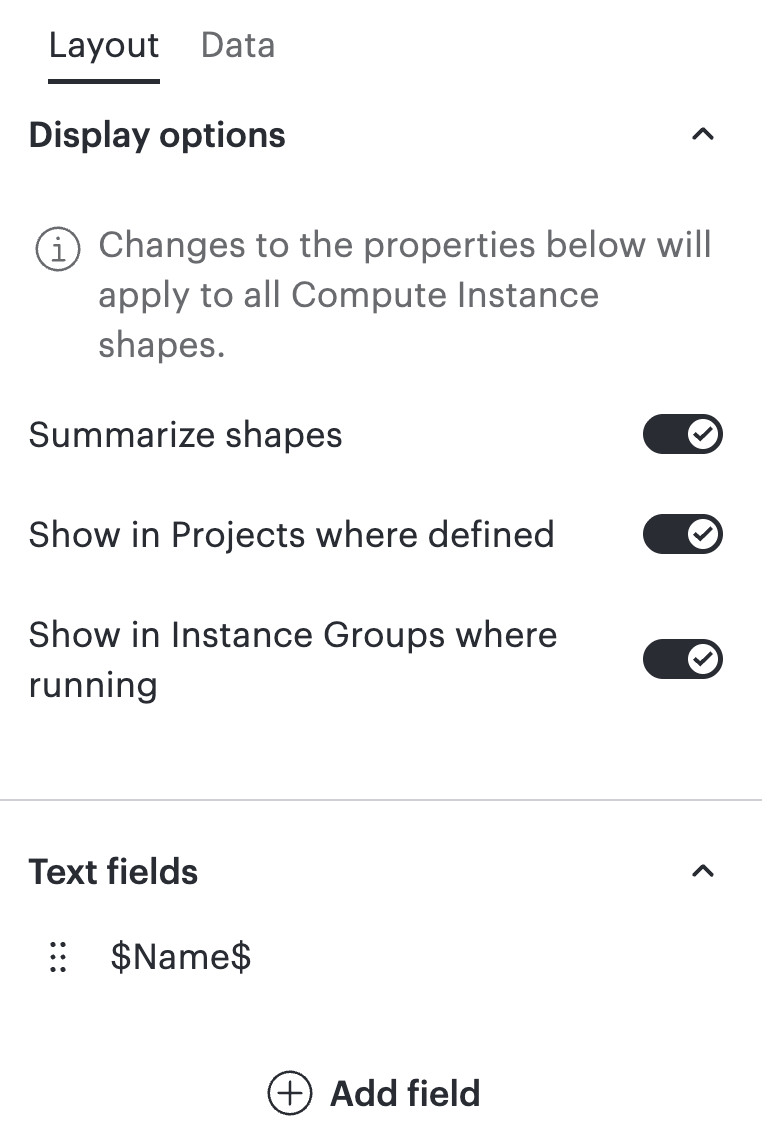

Resurser resurslayoutalternativ-för-molnram.png

Sammanfatta former. När detta är aktiverat kombineras resurser av samma typ till en enda form med en etikett som identifierar antalet sammanfattade individuella resurser.
Justera visningsalternativ, till exempel var resursen visas i diagrammet.
Lägg till eller redigera textfält.
- Klicka på ikonen med tre punkter till höger om ett textfält för att visa eller dölja det på arbetsytan eller ta bort det från resursen. Välj Dölj tomt fält för att dölja fältet om det inte har något värde.

Obs! Layoutinställningarna varierar beroende på container- eller resurstyp.

Strukturkontroll

Du kan styra den organisatoriska hierarkin för molninfrastruktur genom att följa dessa steg:

Markera molnramen i ditt Lucidchart-dokument.
I panelen som öppnas till höger klickar du på Layout under rullgardinsmenyn "Aktuell vy".
Under avsnittet ”Struktur” kan du:
- Klicka på + Lägg till grupp för att lägga till behållare i vyns visuella hierarki.
- Ta bort behållare eller grupper från hierarkin genom att hålla muspekaren över gruppen och klicka på X.

Du kan lägga till följande grupper i ett dokuments hierarki baserat på leverantören:

AWS: Konton, regioner, VPC:er, tillgänglighetszoner, säkerhetsgrupper, ECS-kluster, delnät
Google Cloud: Projekt, Nätverk, Delnätverk, GKE-kluster, Nodpooler, Instansgrupper
Azure: Prenumerationer, resursgrupper, virtuella nätverk, undernät

Tillämpa filter

Vyfilter exkluderar resurser som inte matchar filterkriterierna. Att filtrera en behållare exkluderar även den behållarens resurser.
För att lägga till ett nytt filter, följ dessa steg:

Markera molnramen i ditt Lucidchart-dokument.
I panelen som öppnas till höger klickar du på Data under rullgardinsmenyn "Aktuell vy".
Klicka på Hantera filter under ”Filter”.

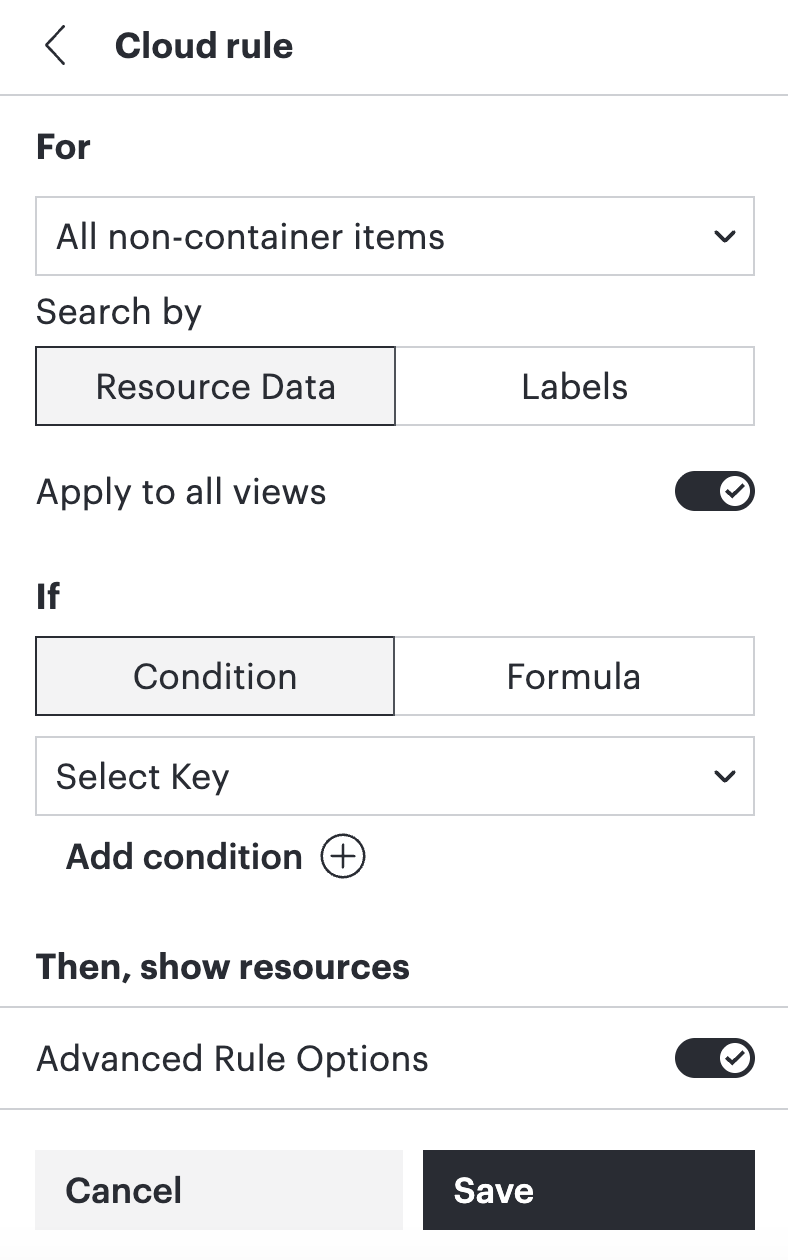

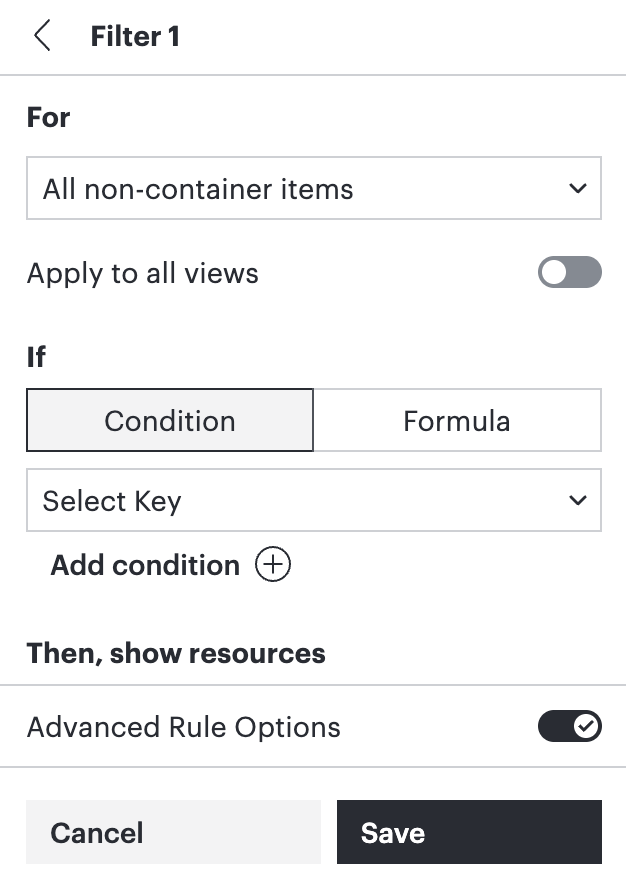

Klicka på Skapa en ny filterregel.
Under "För" väljer du vilken resurstyp du vill att filtret ska tillämpas på.
Under ”Sök efter” väljer du Resursdata eller Etiketter för att avgöra vilka data filtret gäller för.
Du kan också aktivera "Tillämpa på alla vyer" för att tillämpa det här filtret på alla andra vyer i dokumentet.
Under "Om" använder du rullgardinsmenyerna för att bestämma villkoret eller väljer Formel för att använda en formel som villkor.
- Klicka på Lägg till villkor om du vill ha flera villkor för filtret.
Klicka på Spara.

Vyn justeras för att passa filterparametrarna. Om du vill inaktivera ett filter klickar du på Hantera filter och avmarkerar sedan rutan till vänster om filternamnet.

Så här hanterar du ett befintligt filter för alla vyer:

Markera molnramen i ditt Lucidchart-dokument.
I panelen som öppnas till höger klickar du på Data under rullgardinsmenyn "Aktuell vy".
Klicka på Hantera filter under ”Filter”.
Klicka på ikonen med tre punkter i det övre högra hörnet av ett filter.
Härifrån kan du:
- Byt namn på filtret.
- Redigera filtervillkoren.
- Duplicera filtret till den aktuella vyn.
- Använd filtret på alla vyer i dokumentet.
- Ta bort filtret.
