Med funktionen för frihandsdiagram (beta) kan du dra och släppa molninfrastrukturresurser till arbetsytan för att skapa ett anpassat diagram.
Den här funktionen är tillgänglig för konton med Molnaccelerator. Kontakta säljavdelningen för att köpa molnacceleratorn till ditt Enterprise .
Introduktion till friformsdiagram
Du kan skapa Lucidchart friformsdiagram med importerade molninfrastrukturdata. Friformsdiagram är manuellt utformade. Det innebär att du bestämmer exakt var varje resurs visas på arbetsytan, vilket ger dig exakt kontroll över layouten.
Detta skiljer sig från att arbeta med en molnram, som automatiskt genererar layouten genom att tillämpa regler på dina importerade data.
Automatisk visualisering
Om du vill ha automatisk visualisering snarare än manuell layout finns det två alternativ efter att du har importerat molninfrastrukturdata från AWS, Azure eller Google Cloud till Lucid Data Hub:
- Molnramar: En molnram är en automatiserad visualisering av dina molndata. Du kan skapa flera vyer inom en molnram, där var och en visar din infrastruktur från ett annat perspektiv. För mer information, se vår artikel Använd molnramar för att visualisera molninfrastruktur i Lucidchart .
- Molnagent (endast AWS): Med molnagenten kan du använda Lucid AI för att generera riktade AWS-infrastrukturdiagram direkt i Lucidchart. För mer information, se vår artikel Använd Lucid AI:s molnagent för att bygga arkitekturdiagram i Lucidchart .
Två sätt att starta ett friformsdiagram
Det finns två primära metoder för att initiera ett nytt friformsdiagramdokument:
- Från Datahubben
- Från en uppmaning med Cloud Agent (beta)
Från Datahubben
Så här skapar du ett Lucidchart-friformsdiagram med importerade molndata:
- Välj Datahubb längst ner i navigeringsmenyn till vänster på sidan.
- Från leverantörslistan väljer du: AWS, Azure eller Google Cloud.
- Klicka på + Skapa nytt dokument högst upp på sidan.
- Välj en befintlig datakälla.
- För AWS, välj minst ett konto.
- För Azure väljer du minst en prenumeration.
- För Google Cloud, välj minst ett projekt.
- Klicka på Välj [datakälla] längst ned till höger.
- ”Datakälla” kommer att vara ett konto, prenumeration eller projekt beroende på din leverantör.
- Under ”dokumenttyp” väljer du Freeform diagramming.
- Klicka på Skapa dokument längst ned till höger.
Från en uppmaning med Cloud Agent (beta)
Alternativt kan du använda anvisningar om naturligt språk för att konfigurera diagrammet med Cloud Agent. Detta är tillgängligt för Molnaccelerator-användare med betaåtkomst. Det är endast tillgängligt för AWS just nu.
Med Cloud Agent kan du generera ett fullständigt redigerbart, datalänkat friformsdiagram från dina importerade molndata med hjälp av instruktioner på naturligt språk, vilket ger ett snabbt och intuitivt sätt att generera diagram för dina specifika arkitektoniska behov.
Läs mer: För mer information och steg-för-steg-instruktioner, kolla in vår artikel Använd Lucid AI:s molnagent för att bygga arkitekturdiagram i Lucidchart .
Anpassa ett friformsdiagram
När du har skapat ett friformsdiagram från dina molndata är anpassningsalternativen mycket flexibla. Läs vidare för instruktioner för att komma åt och hantera dina data.
Öppna Moln-menyn

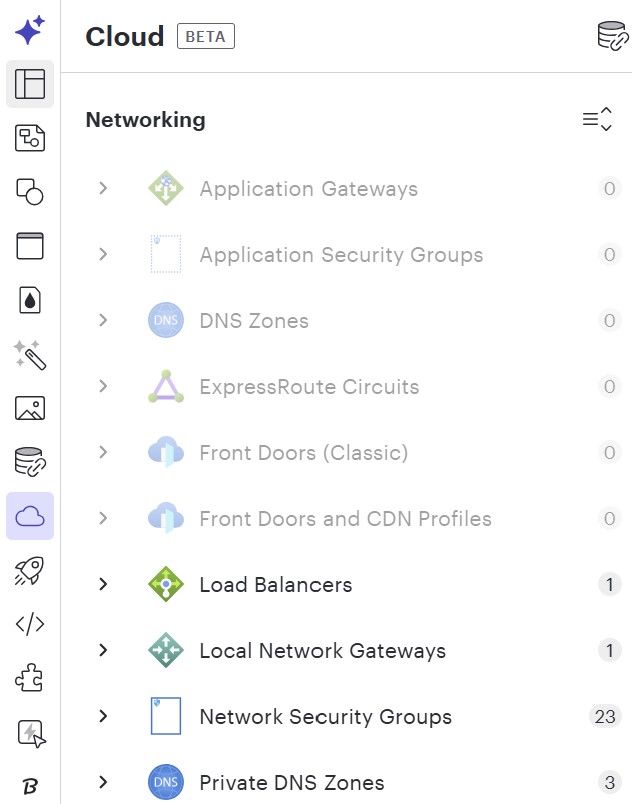

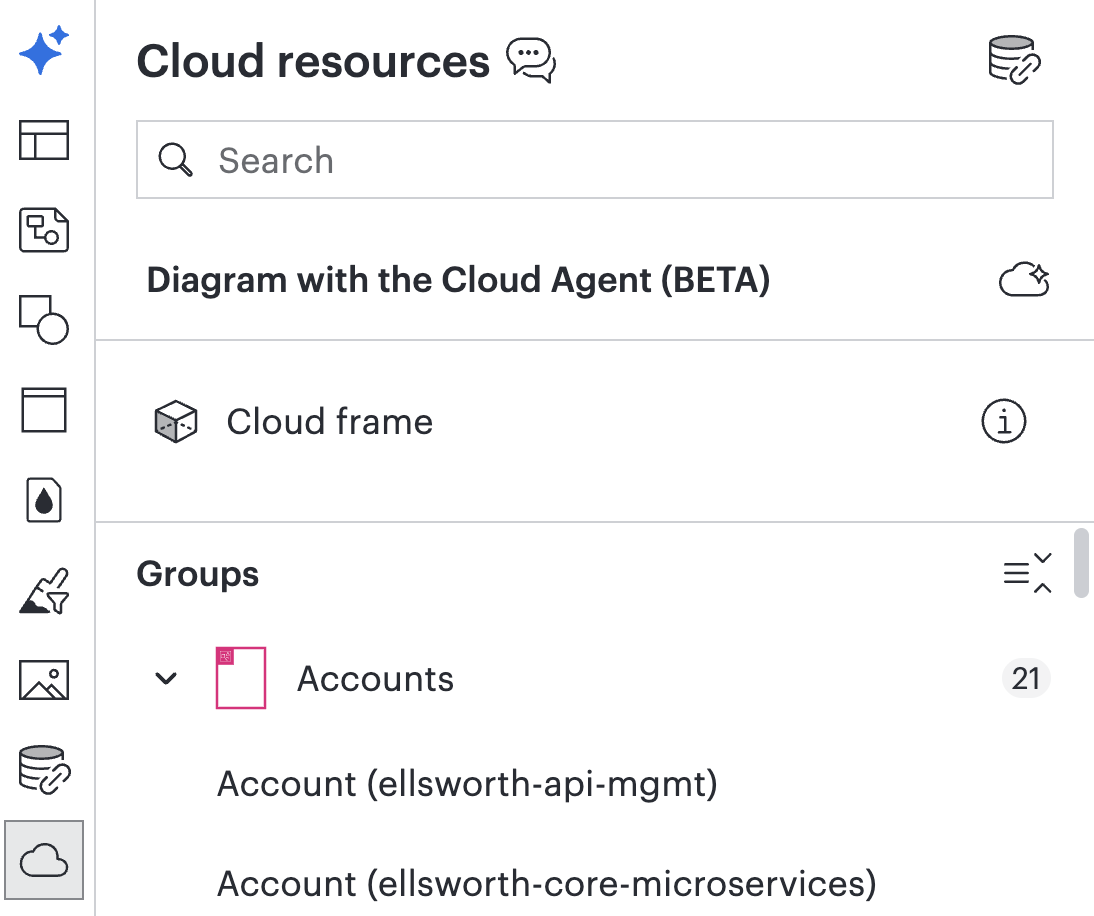

Välja ikonen Molnresurser i det primära verktygsfältet till vänster på sidan för att komma åt importerad data. Använd pilikonerna till vänster om en resurstyp för att expandera eller stänga en lista med resurser. Du kan sedan dra och släppa resurser på arbetsytan för att rita ett diagram manuellt.
Visa resursmetadata

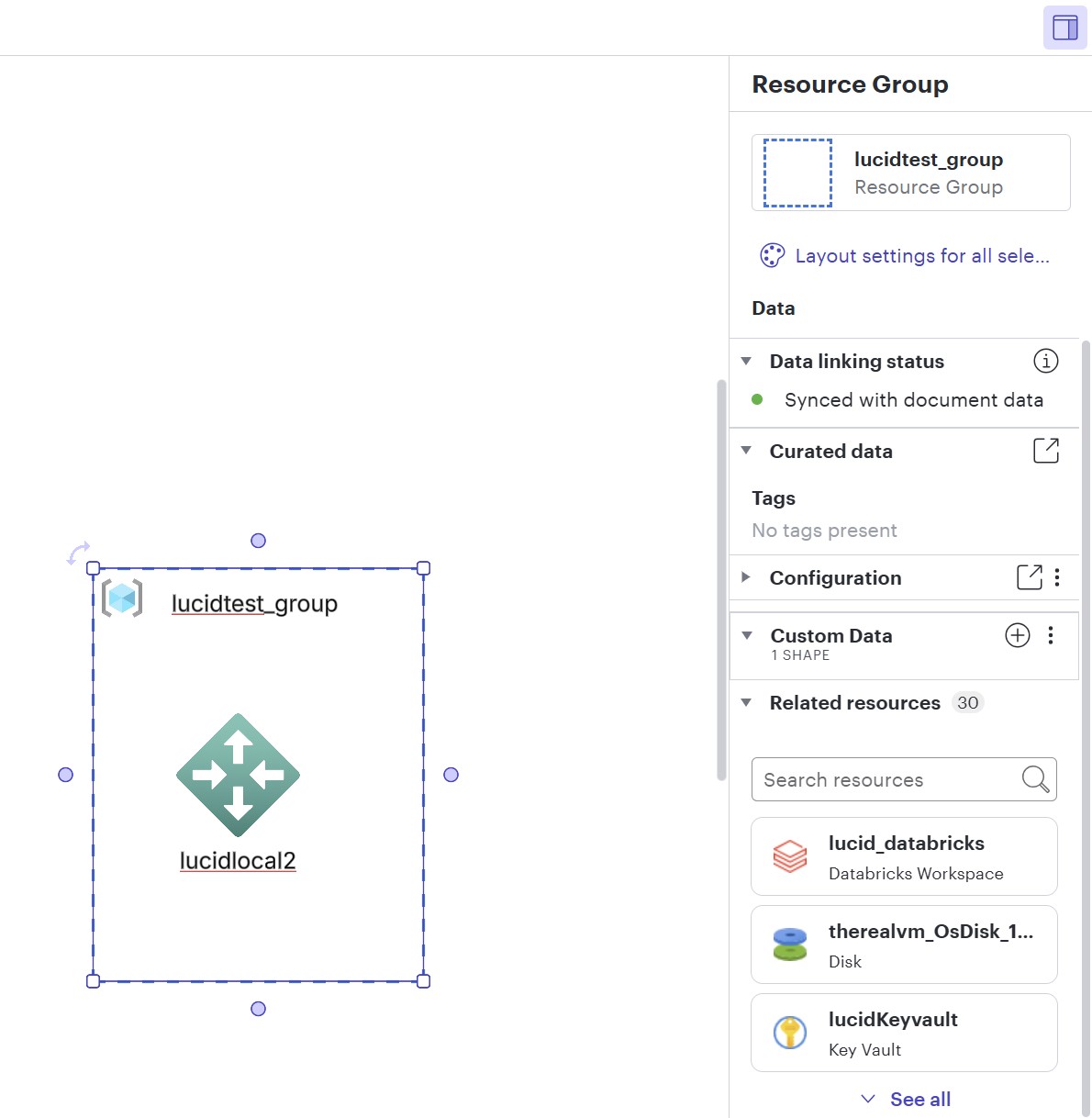

Från den sammanhangsberoende panelen till höger om diagrammet kan du visa ytterligare information om en vald molninfrastrukturform, inklusive datalänkningsstatus, taggar, konfiguration och relaterade resurser.
Dra relaterade resurser till arbetsytan
Klicka och dra en post i avsnittet relaterade resurser till arbetsytan. Använd den här funktionen för att snabbt skapa ett korrekt diagram efter att ha lagt till en initial resurs i arbetsytan.
Automatiserad kontra friform
Oavsett om du vill ha ett diagram som mappar sig själv automatiskt eller total kreativ frihet över din layout, hanterar din arbetsyta molnändringar annorlunda. Välj den metod som passar ditt arbetsflöde:
| Molnhändelse | Automatiserat diagram | Friformsdiagram |
| En resurskonfiguration eller tagguppdateringar | Uppdateras direkt över diagrammet. | Metadata uppdateras automatiskt i den sammanhangsberoende panelen. |
| En ny resurs läggs till i molnet | Visas automatiskt och ansluts på duken. | Visas i den sammanhangsberoende panelen. Lägg till det manuellt från molnmenyn när du behöver det. |
| En resurs tas bort från molnet | Försvinner automatiskt från duken. | Form förblir på arbetsytan men förlorar sin datalänk så att du kan välja när du vill ta bort den. |
| Används bäst för... | Hands-off-underhåll. Perfekt för levande dokumentation och omedelbar, exakt synlighet. | Redaktionell design. Perfekt för arkitekturgranskningar, presentationer och efterlevnadsrevisioner. |
