Skapa diagram över ER-modeller (”Entity-Relationship”) med anpassad text, utseende och relationer mellan fält. Generera databastabeller och scheman automatiskt med vår funktion för SQL-import.

Titta på den här videon för att lära dig mer om ERD: er, läs sedan handledningen nedan för att lära dig hur du gör en i Lucidchart.

Översikt över ERD

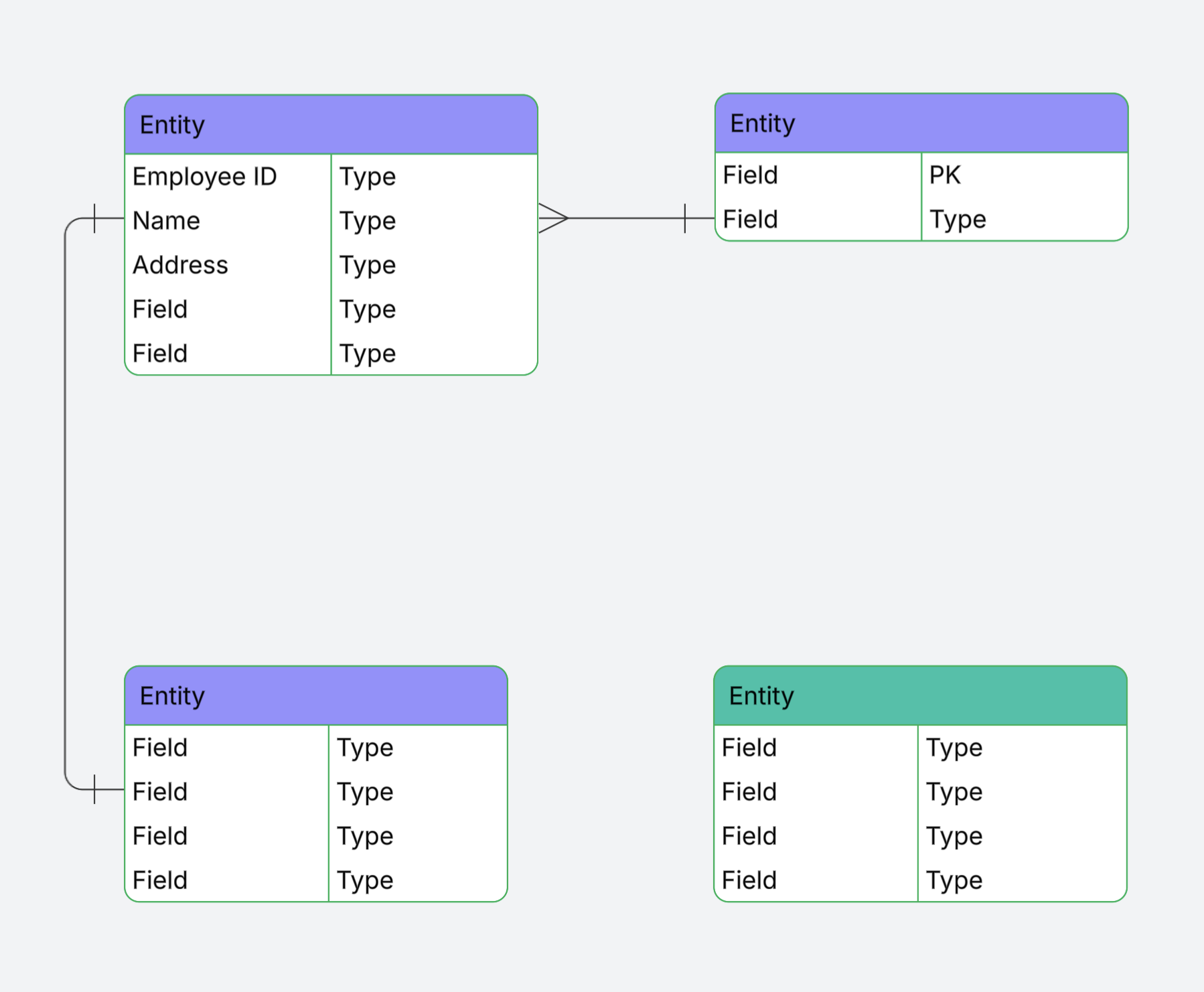

Ett enhetsrelationsdiagram (ERD) är en visuell representation av en databas som visar hur elementen inom är relaterade. Ett ER-diagram består av två objekttyper - enheter och relationer. En enhet i detta sammanhang är en komponent i data från datasetet, visas som en form på duken. Relationerna mellan enheter representeras som linjer som har speciella linjesändelser som kallas kardinaliteter, som beskriver hur två element i databasen interagerar med varandra.

Vad är example-of-an-entity-relationship-diagram.png

Importera en databas

ERD-importfunktionen laddar upp alla dina databastabeller och scheman direkt till din formmeny. Du kan importera uppdaterade databasfiler när som helst, och fälten uppdateras i formmenyn och på arbetsytan.

Om du vill importera dina databaskomponenter följer du dessa steg:

Öppna Shape Library Manager genom att klickapå Fler former längst ned på formmenyn.
Sök efter formbiblioteket ”Entity Relationship”.
Klicka på kryssrutan bredvid ”Entity Relationship”.
Välj Använd markerade former.
Klicka påImportera från formbiblioteket Enhetsrelation.

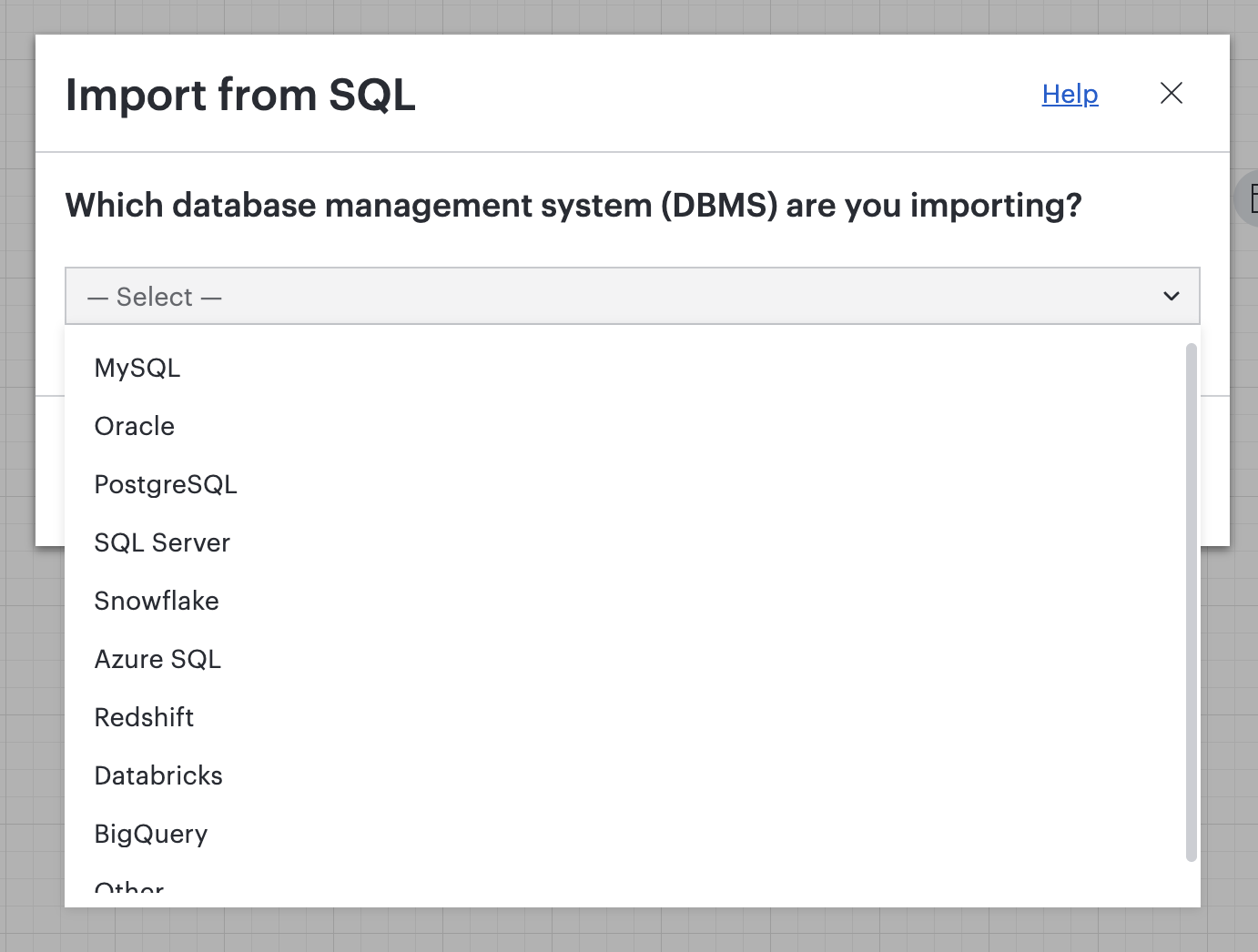

I importmenyn väljer du det databashanteringssystem (DBMS) du använder.
Klicka på Kopiera till Urklipp för att kopiera frågan.
Klistra in och kör frågan i din databas.
Välj Nästa.
Klicka på Välj fil för att importera din .CSV-, .TSV- eller .TXT-fil .
- Alternativt kan du kopiera och klistra in frågeresultaten i det öppna textområdet.
Klicka på Importera.

Lucidchart konverterar omedelbart den importerade frågan till en lista med databaser, tabeller, och scheman och organiserar listan i din formmeny. Varje hopfällbar del av formmenyn representerar en databas. Namnen i ett avsnitt motsvarar databastabeller. Ett ytterligare underavsnitt skulle indikera ett schema.

Du kan sedan dra databastabellerna från formmenyn till arbetsytan. Om du har ställt in primära och utländska nycklar korrekt, när du drar relaterade tabeller till duken, Lucidchart ritar relationslinjer automatiskt.

Importera ett Salesforce-schema

Med schemaimporten från Salesforce kan administratörer kartlägga arkitekturen för sina Salesforce-instanser.

Obs! Den här funktionen är endast tillgänglig på Enterprise-konton och är inte tillgänglig för användare i FedRAMP-miljön. Om du vill veta mer, se vår översiktsartikel för FedRAMP .

För att importera ditt schema, följ dessa steg:

Öppna Shape Library Manager genom att klicka på Fler former längst ned på formmenyn.
Sök efter formbiblioteket ”Entity Relationship”.
Klicka på kryssrutan bredvid ”Entity Relationship”.
Välj Använd markerade former.
Klicka på Salesforce Import i formbiblioteket Enhetsrelation.
Klicka på Importera från Salesforcei dialogrutan som dyker upp .
I nästa fönster uppmanas du att logga in på Salesforce. Klicka på Fortsätt.
Om du inte har länkat till Salesforce tidigare kommer nästa fönster att uppmana dig att ge Lucidchart behörighet att komma åt ditt Salesforce-konto. Klicka på Tillåt.
- Du kan när som helst återkalla åtkomst i dina Lucid-kontoinställningar.
- Om du stöter på ett felmeddelande efter det här steget, kontrollera dina IP-intervall för inloggning under din Salesforce-användarprofil och se till att dessa intervall inte är begränsade.
I nästa fönster väljer du vilka Salesforce-objekt du vill importera till Lucidchart.
- Sök efter specifika objekt med hjälp av sökfältet högst upp. Om inga objekt hittas blir du ombedd att justera ditt sökord.
Välj mellan ”Visa endast relationer” eller ”Visa alla objektdetaljer”.
Klicka på Importera.

Skapa eller redigera en ERD manuellt

Du kan skapa en ERD manuellt med hjälp av formbiblioteket Entitetsrelation. Du kan göra detta genom att dra ut former från formbiblioteket och lägga till relationer, text och styling .

Lägga till eller ta bort fält

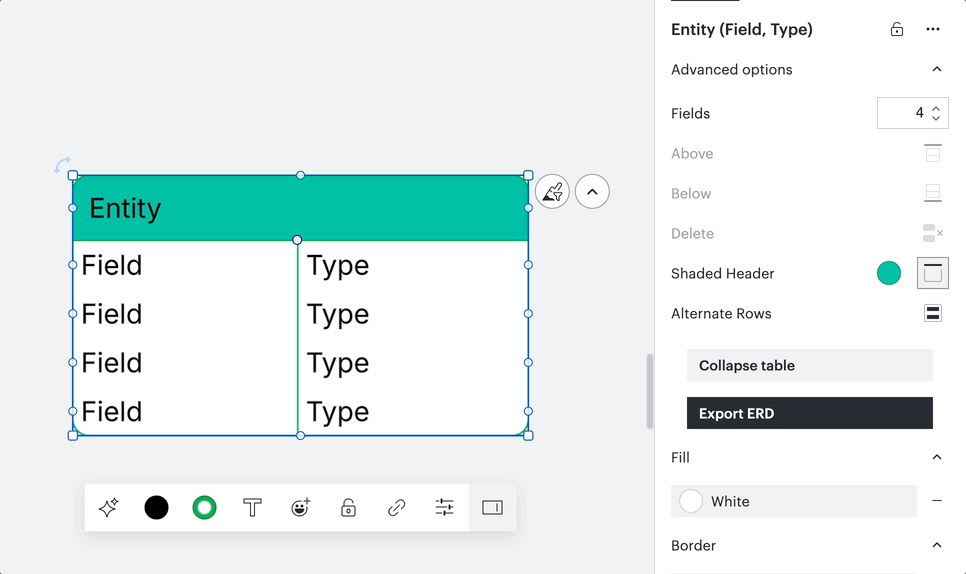

Om duvill lägga till eller ta bort fält markerar du formen eller klickar på ikonen Kontextpanel i det övre högra hörnet på arbetsytan för att öppna den sammanhangsberoende panelen Entitet. Ange antalet fält som behövs i listrutan Avancerade alternativ.
Vad är example-of-adding-and-removing-erd-fields.gif

Vad är example-of-adding-and-removing-erd-fields.gif

Lägg till text

Dubbelklicka på texten för att gå till textredigeringsläge.

När du har valt en textruta kan du trycka på:

Fliken på tangentbordet för att gå till nästa rad.
Skift+Tab för att gå till föregående rad.
Skriv eller klicka på objektet som du vill avsluta.

Justera entitetsstorlek

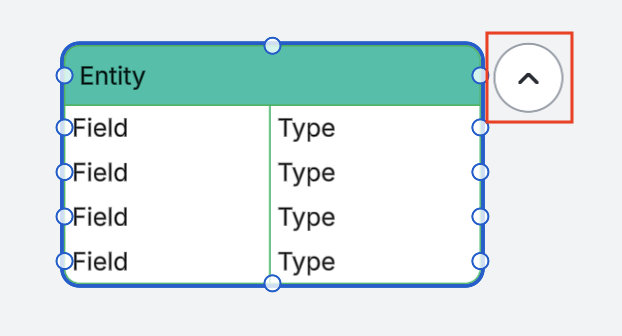

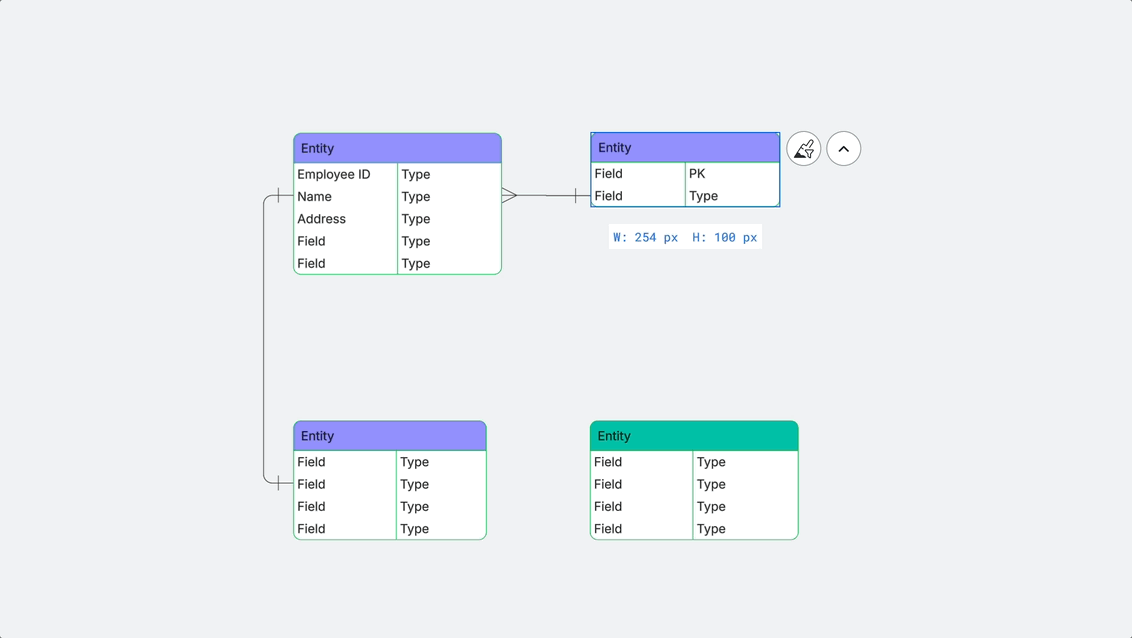

Om du vill ändra storleken på ett objekt klickar du och drar från ett av hörnen och sträcker sig åt båda sidor. När du flyttar ett objekt justeras kolumnerna automatiskt så att de passar innehållet inuti.

Vad är example-of-adjusting-entity-size.gif

Lägg till rader

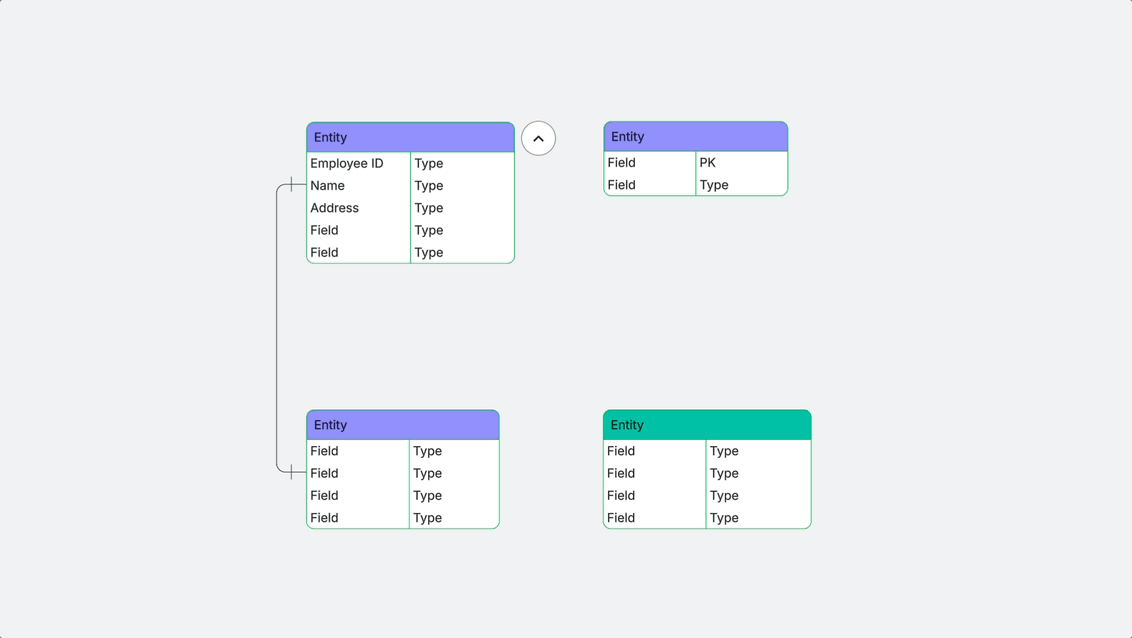

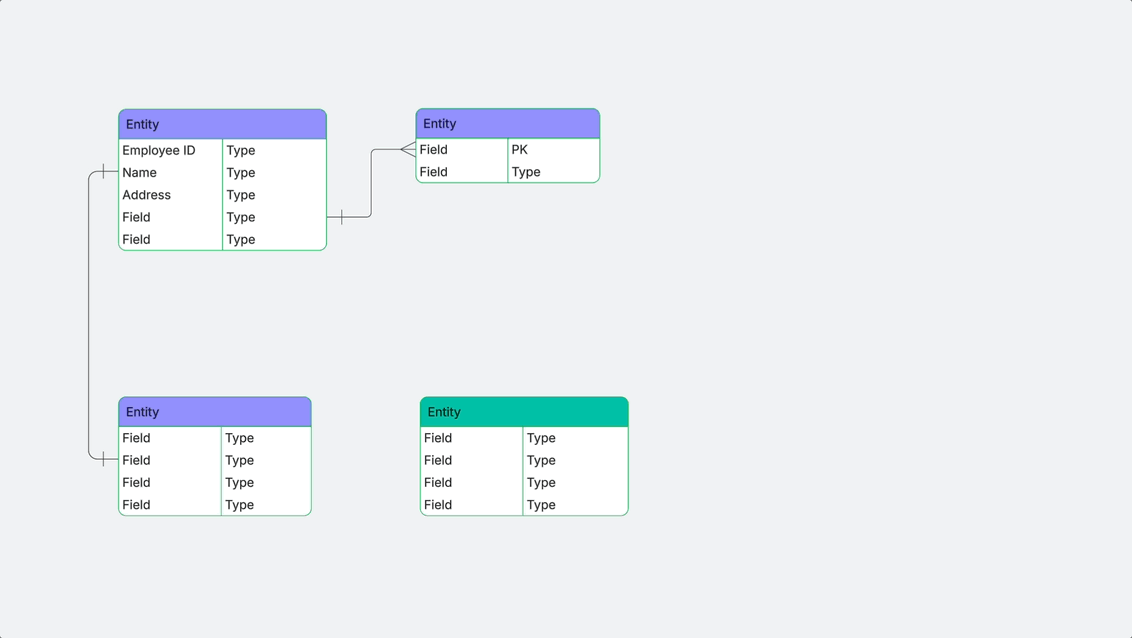

Skapa en relationslinje mellan två entiteter genom att klicka och dra från valfri punkt på ett objekt. Du kan dra linjen till en annan form och skapa en relation till ett visst fält.
Vad är adding-lines-between-entities-in-lucidchart.gif

Vad är adding-lines-between-entities-in-lucidchart.gif

Du kan också dra och släppa markören över arbetsytan för att automatiskt fråga om att lägga till ett nytt entitetsobjekt.

Obs! Om du bestämmer dig för att lägga till eller ta bort fält efter att du har skapat en relation, flyttas alla anslutna linjer med fälten de är kopplade till. Det finns inget behov av att rita om dem.

Formatera rader

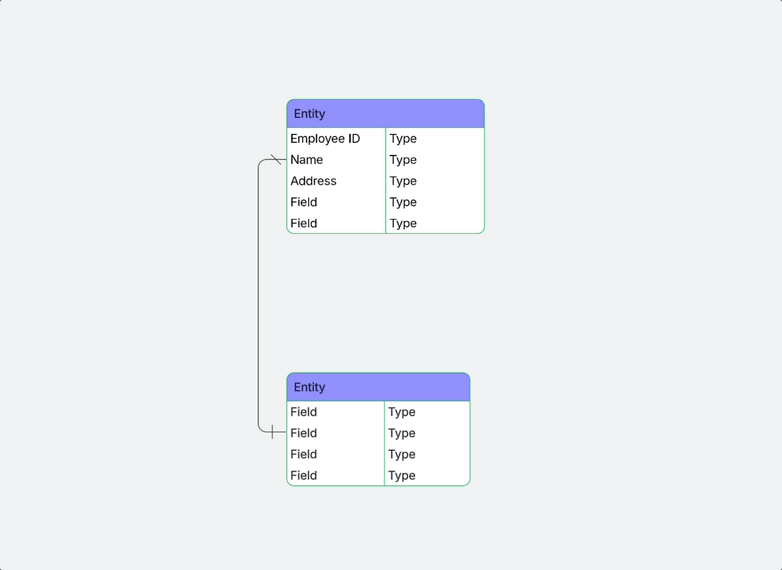

För att lägga till formatering till raderna i din ERD, välj raden och använd rullgardinsmenyn i egenskapsfältet för att tilldela nya kardinaliteter till var och en av linjens slutpunkter. Standardraden för en ERD är utgångspunkten för skärminspelningen nedan.
Vad är format-erd-lines-in-lucidchart.gif

Vad är format-erd-lines-in-lucidchart.gif

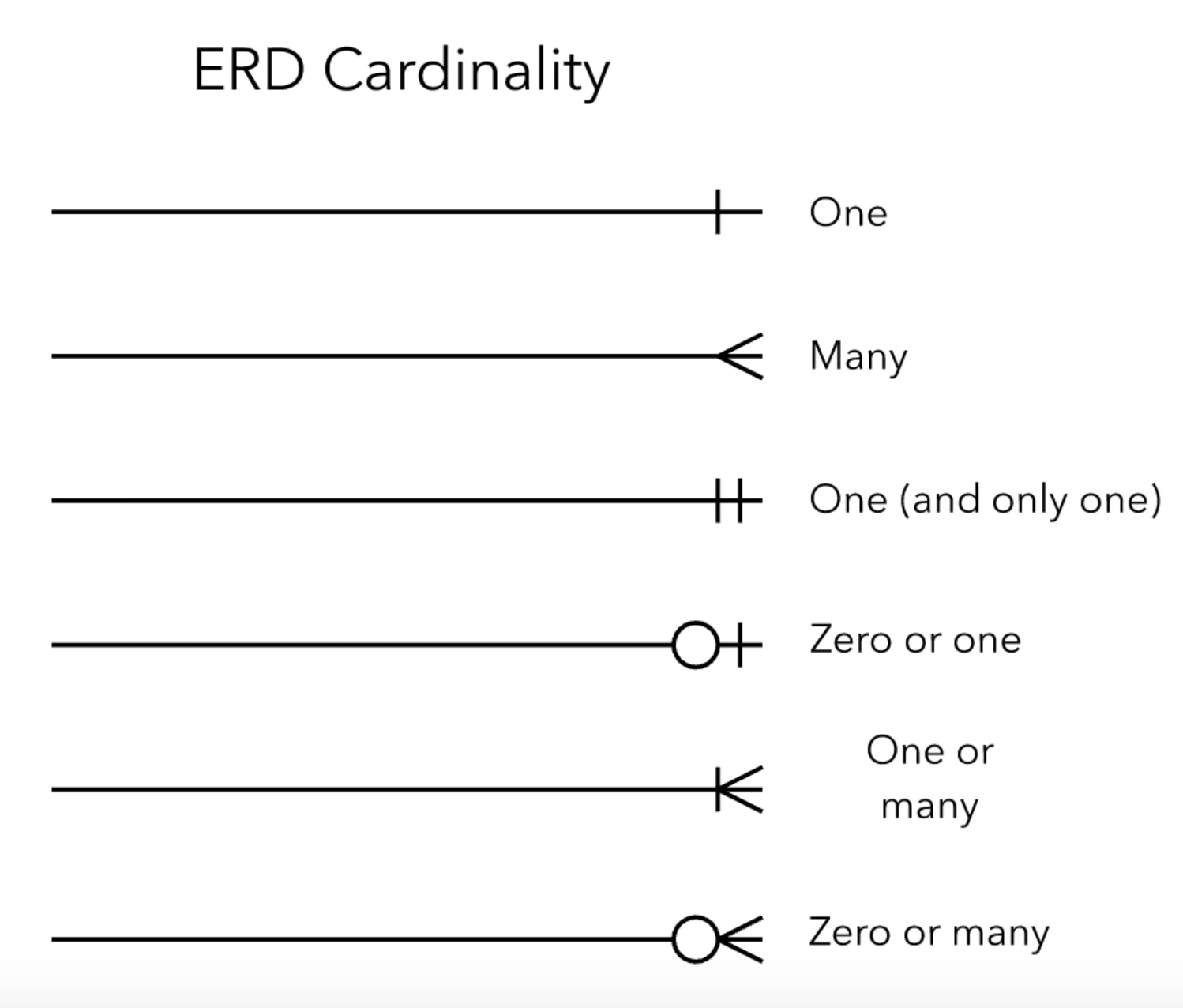

Förklaring av ERD-kardinaliteter

Kardinaliteter representerar förhållandena mellan databaser, eller enheter. Varje radanslutning innehåller olika symboler för att återspegla typen av relation mellan enheterna.

Använd den här guiden för att förstå kardinaliteten varje symbol representerar:

Vad är erd-cardinality-guide.png

Lägg till stil

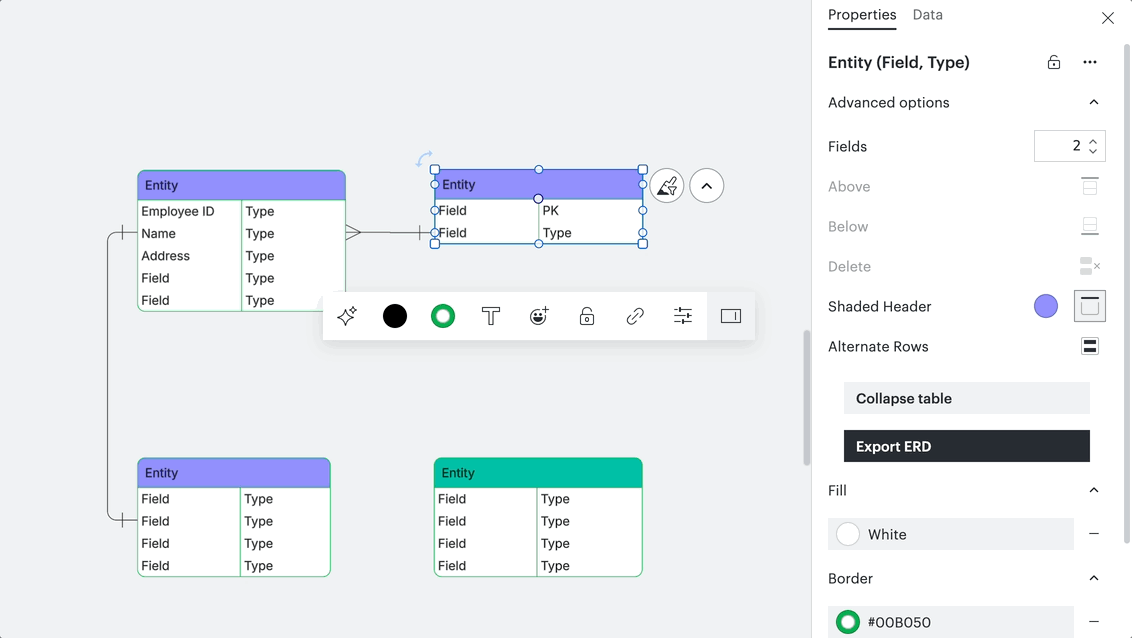

Du kan använda den avancerade formlisten för att justera skuggningen för dina entitetsobjekt. Här är dina alternativ för att göra det:

Lägg till skuggning i alternativa rader i en tabell eller i tabellrubriken med hjälp av " Avancerade alternativ " på snabbpanelen.
Ändra färgen på skuggningen av rubriken eller alternativa rader.

Vad är example-of-how-to-customize-and-style-erd-in-lucidchart.gif

Använd formateringslisten överst på arbetsytan för att formatera entitetsobjekt medan de är markerade. Du kan:

Ändra textformat , storlek, färg, teckensnitt och justering.
Justera linjetjocklek och färg.
Formatera former genom att lägga till färg, övertoning och bilder.

Tips: Förbättra ERD genom att färgkoda och lägga till en nyckel. Läs vår Lägg till en diagramnyckel i Lucidchart artikel för mer information.

Uppdatera en ERD

Så här importerar du en uppdaterad databasfil till en befintlig ERD:

Välj Importera i formbiblioteket Enhetsrelation som finns till vänster på sidan .

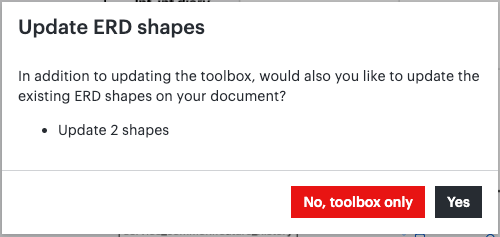

Välj ett av följande alternativ i popup-fönstret som visas:

Nej, verktygslåda endast för att uppdatera data i verktygslådan.
Ja för att uppdatera både verktygslådan och de befintliga formerna i dokumentet.

Exportera en ERD

Exportera din ERD till valfri DBMS (med undantag för kopplingar mellan tabeller).

För att exportera hela sidan, följ dessa steg:

Klicka på Exporterai
formbiblioteket Enhetsrelation .
"Dialogrutan " Exportera till SQL visas. Välj en DBMS från menyn.
Klicka på Kopiera till Urklipp för att kopiera rätt uttalande för hela sidan .
Klicka på Klar.

Vanliga frågor

Varför dyker inte förhållandena mellan formerna på mitt diagram upp?

När Lucidchart inte ritar linjer mellan enheterna i din importerade ERD, det är troligt att din datafil inte anger relationerna med primära och främmande nycklar. För att kontrollera detta, öppna din datafil och se till att cellerna i slutet av varje rad är fyllda med information om relationerna mellan enheter.

Finns det några begränsningar för att exportera min ERD?

Om du exporterar din ERD till Quickbase finns det en maxgräns på 80 tabeller och 50 anslutningar. Annars, om du exporterar i ett annat format, finns det inga hårda gränser.
