Flödesscheman är ett av de mest universella diagrammen. De används ofta för att utveckla, dokumentera, och förbättra processer, system, och algoritmer. I grundläggande flödesscheman ansluter linjer en serie former för att illustrera vägen genom en process. Läs den här artikeln för att lära dig mer om hur du bygger ett grundläggande flödesschema.

Gratis	Individ	Team	Företag	FedRAMP

Titta på: Flödesscheman i Lucidchart

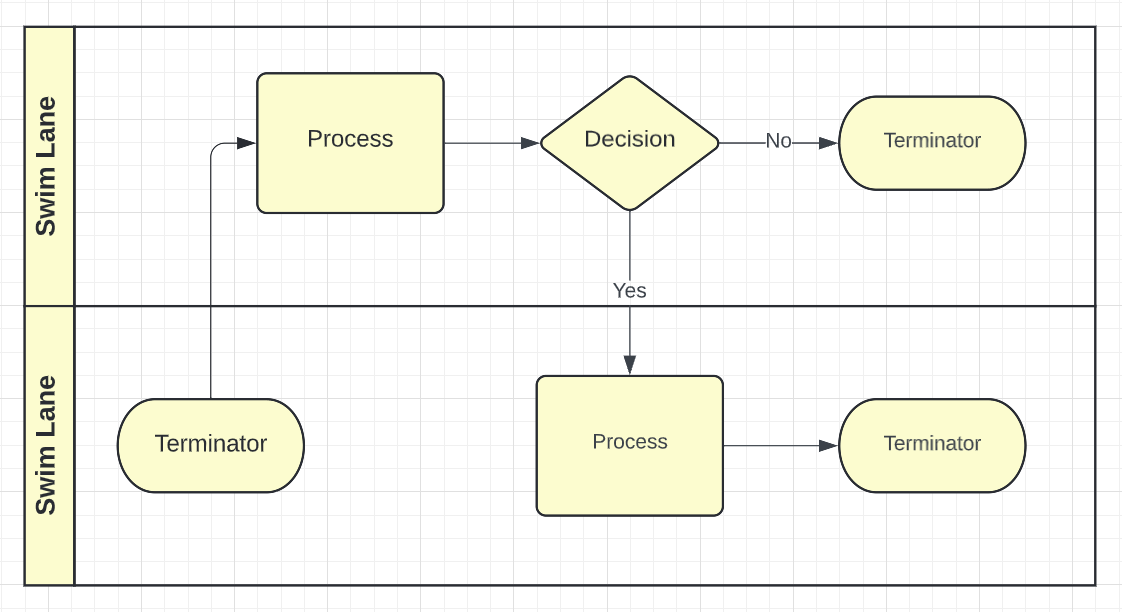

Bygg ett flödesschema

Anpassa en av våra flödesschemamallar eller använd Flödesschemas formbibliotek för att skapa dina egna.

flödesschema

Använd en mall

Organisera din process i en av våra flödesschemamallar. Så här gör du:

Navigera till Lucid Home Page.
Klicka på Mallar på navigeringsmenyn längst ned till vänster på skärmen.
Sök ”Flowchart”.
Välj en mall.
Klicka på Använd mall.

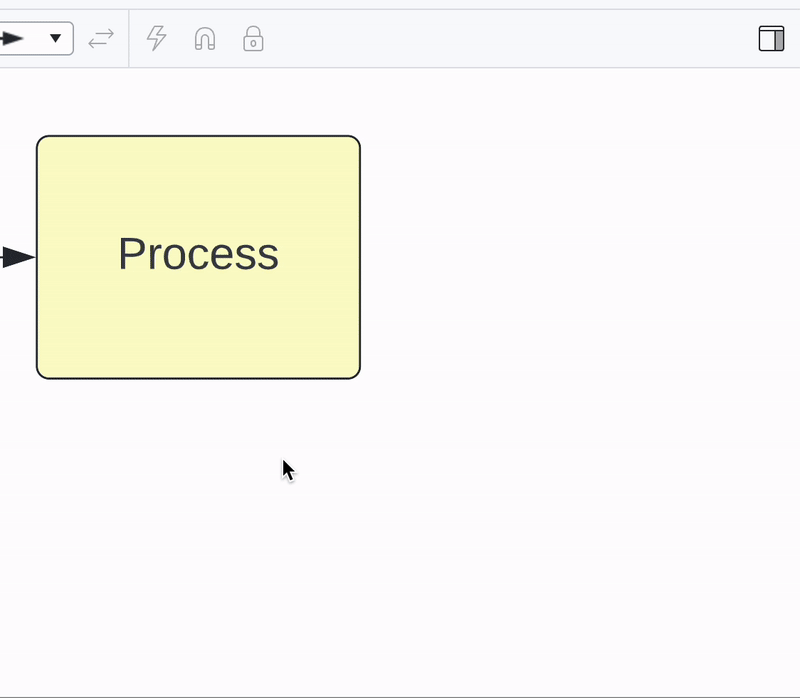

Skapa från grunden

Börja med ett tomt dokument, och bygg ditt flödesschema från grunden med former och linjer.

Navigera till menyn Form längst till vänster på skärmen.
Dra en form på arbetsytan.

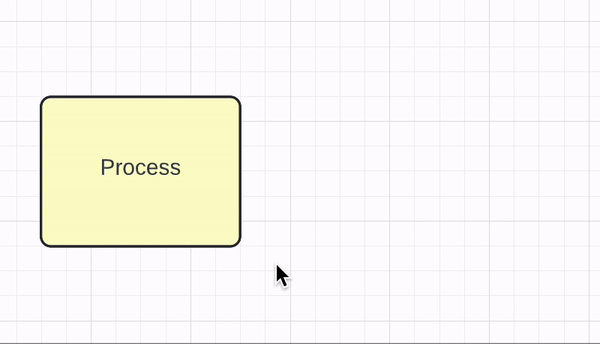

Klicka och dra från en röd anslutningspunkt på formens kant för att skapa en linje som pekar bort från formen.
Välj en form som ska bifogas från menyn för automatisk prompt.
Upprepa steg en till fyra för att utöka ditt flödesschema.

Obs! Om du inte ser Flödesschemaformbiblioteket klickar du på Fler former för att lägga till det på din Shape-meny.

Grundläggande flödesschema element

Former

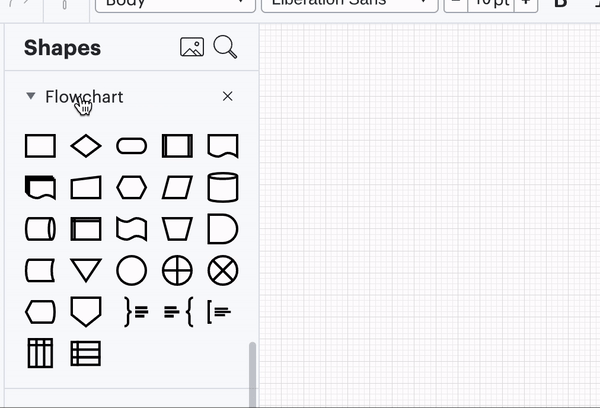

Du kan använda former från valfritt formbibliotek för att skapa ett flödesschema. Om du vill hitta universella flödesschemasymboler använder du formbiblioteket Flödesschema. Håll markören över en form i Formmenyn för att se dess funktionalitet.
sväva

Linjer

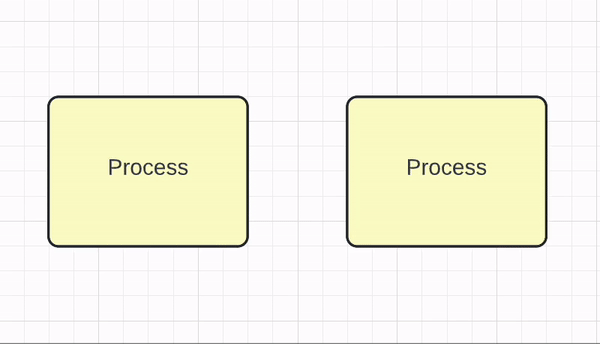

Linjer kopplar samman former och styr flödesschemans bana. Använd linjer för att lägga till nya former i ett befintligt flöde eller ansluta fritt flytande former.

rita

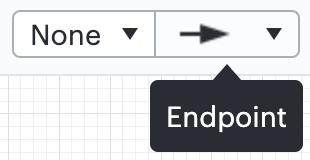

Flödesschemalinjer slutar automatiskt med en pilspets för att visa stegens riktning, men du kan ändra linjens stil med rullgardinsmenyn Slutpunktsalternativ i verktygsfältet.

Välj

Läs mer: För att lära dig mer om att arbeta med linjer, läs vår Lägg till och stil linjer i Lucidchart- artikeln.

Ändra ett flödesschema

När du har monterat kan du flytta, ändra storlek, anpassa och gruppera ett flödesschema. Läs vidare för att lära dig hur du redigerar flödesscheman.

Ändra en form

Välj en form på arbetsytan.
Klicka på den sammanhangsberoende panelen längst upp till högerpå skärmen.
Välj en ny form från rullgardinsmenyn Ändra form.

Flytta

Om du vill flytta ett flödesschema (eller en del av ett flödesschema) markerar du diagrammet eller objekten du vill flytta. Klicka sedan på och dra de markerade objekten till ett nytt område. När du har flyttat kan du fortsätta redigera flödesschemat och enskilda former i diagrammet.

Tips: Optimera ditt flödesschema med funktionen Automatisk layout. Klicka på menyn Ordna högst upp på arbetsytan, håll markören över " Automatisk layout och välj Stödraster eller" Hierarki.

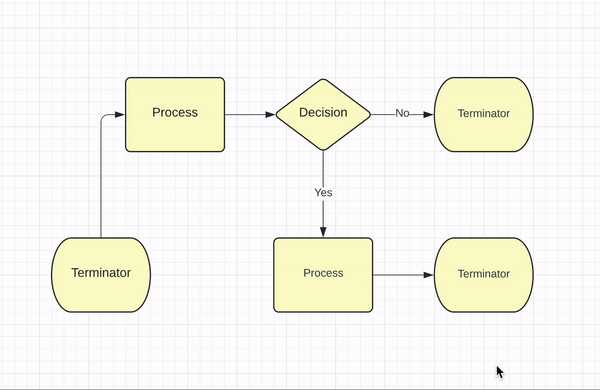

Ändra storlek

Ändra storlek för att skala hela flödesschemat, som inkluderar former, linjer och avstånd mellan objekt. Så här gör du:

Markera flödesschemat.
Håll muspekaren över gränsen för det markerade området.
Använd pilarna med dubbla huvuden för att dra kanten.

Dricks: För att ange exakta mått för former i ditt flödesschema, se vår artikel Lägga till och anpassa former i Lucidchart .

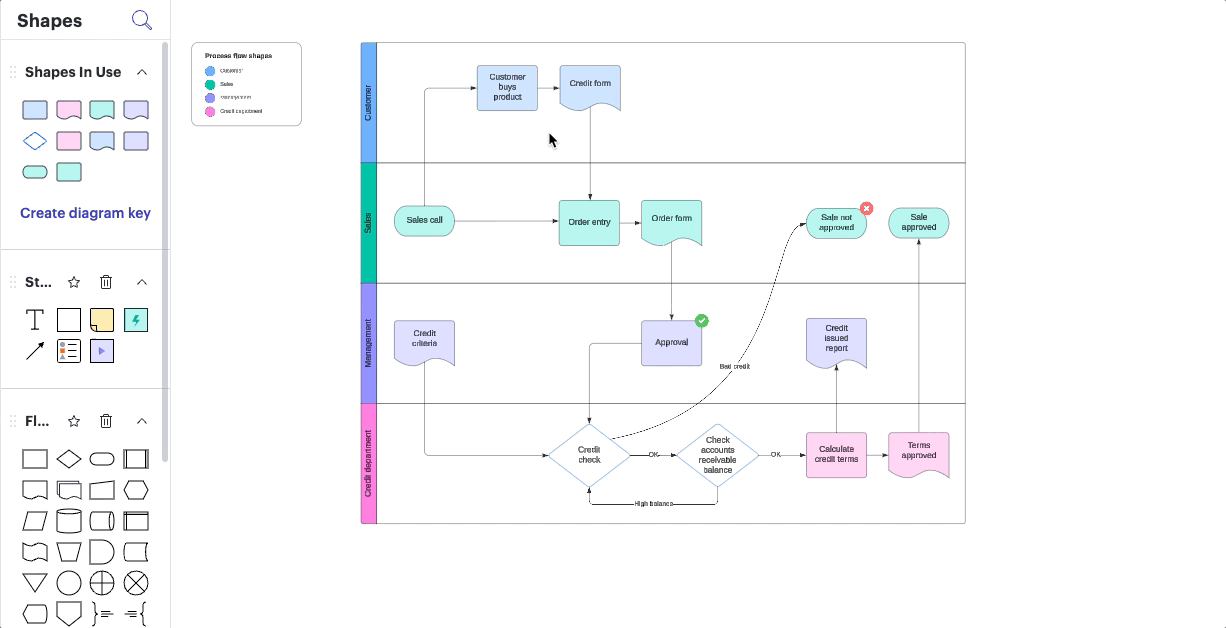

Fäll ut

Så här gör du plats för fler former:

Placera markören där du behöver mer utrymme.
På tangentbordet trycker du på "X"-tangenten.
Dra markören vågrätt eller lodrätt i det område på arbetsytan där du behöver mer utrymme.

Innehåll som redan finns på plats flyttas och mer utrymme läggs till i diagrammet.

Matcha formstorlek

Gör formerna i ett flödesschema i samma storlek för ett mer sammanhängande utseende. För att matcha bredden och höjden på former till den största formen i diagrammet, följ dessa steg:

Markera flödesschemat.
Klicka på Ordna i menyraden.
Klicka på Matcha storlek.
Välj ett av följande alternativ: Både Bredd och Höjd, BreddellerHöjd .

Obs! Matchstorlek matchar alla markerade former med samma bredd- och höjddimensioner som den form som högerklickas.

Anpassa

För att anpassa utseendet på ditt flödesschema, markera ett eller flera objekt och använd sedan alternativen i formateringsfältet högst upp i arbetsytan för att anpassa. Från den här menyn kan du redigera:

Teckensnittsstil, storlek och formatering
Textfärg och justering
Form färg
Linjens färg, bredd och stil
Storlek och format för linjeslutpunkt
Ikonuppsättningar
Villkorlig formatering

Du kan använda förinställda stilar genom att välja en förinställd temastil högst upp på menyerna för fyllningsfärg, textfärg eller linjefärg. Du kan också lägga till anpassade temastilar i ditt flödesschema med den här metoden.

Tips: Förbättra ditt flödesschema genom att färgkoda och lägga till en nyckel. Läs vår Lägg till en diagramnyckel i Lucidchart artikel för mer information.

Gruppera objekt

Ett grupperat flödesschema fungerar som en enda form. Du kan klicka på valfri linje eller form i ett grupperat flödesschema för att ändra hela diagrammet. När du har ordnat linjer och former följer du dessa steg för att gruppera:

Markera flödesschemat.
Klicka på Ordna i menyraden i det övre vänstra hörnet.
Välj Grupp.
- Om du vill avgruppera följer du stegen ovan och väljer Avgruppera.
Håll muspekaren över det grupperade flödesschemats kant och använd dubbelpilarna för att ändra storlek.

Obs! När du har grupperat kan du inte redigera enskilda former i flödesschemat.

Vanliga frågor

Kan jag ändra pilens riktning?

Ja. Markera raden och klicka sedan på ikonen Byt radslutpunkter i det övre vänstra hörnet av formateringsverktygsfältet .

Kan jag lägga till nya former med samma stil som befintliga former?

Ja. För att göra detta kan du ställa in en standardstil. Högerklicka på en form med det format du vill ange och klicka sedan på Ange standardstil på menyn som visas. Nu kommer den stilen att gälla för alla nya former som läggs till i flödesschemat.

Kan jag kopiera stilen från en form till andra former?

Ja. Välj först en form med det format du vill kopiera. Klicka sedan på ikonen Färgformat i formateringsfältet och klicka på en form för att tillämpa stilen .

Om du vill använda formatet på flera former dubbelklickar du på ikonen Färgformat och klickar på de former du vill formatera .
