Med vårt sekvensmarkeringsverktyg kan du enkelt skapa och redigera sekvensdiagram. Eftersom Lucidchart automatiskt genererar ett sekvensdiagram från texten du anger, Du kan använda tiden du sparar för att återgå till din kod... eller titta på Star Wars.
Planens tillgänglighet: Individual, Team och Enterprise.
- Finns på FedRAMP- konton.
- Läs artikeln Lucid Plans för mer information om vad som finns tillgängligt på ditt konto eller artikeln Upp gradera ditt Lucid-konto för instruktioner om uppgradering.
Titta på: UML klassdiagram
Skapa ett sekvensdiagram med markering
Följ dessa steg, och Lucidchart genererar automatiskt ett sekvensdiagram åt dig:
- Aktivera UML-formbiblioteket.
- Klicka på Fler former längst ned på menyn Form till vänster i dokumentet eller tryck " på " M på tangentbordet.
- På " fliken " Former markerar du rutan för ”UML” -formbiblioteket.
- Klicka på Använd markerade former.
-
Under formbiblioteket ”UML Sequence” i Shape-menyn klickar du på Använd markering.

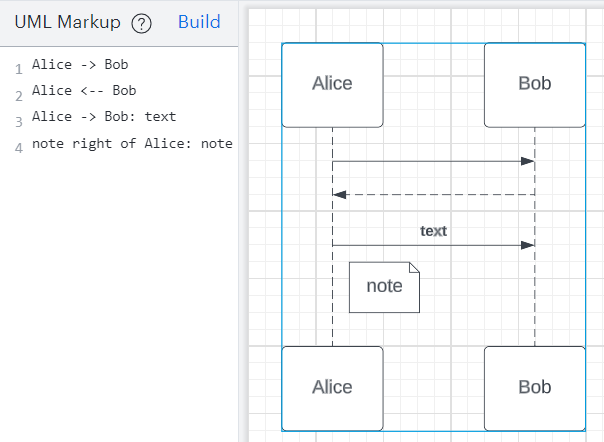

- Skriv din markering i popover till vänster.
-
Klicka på Bygg när du är redo att generera diagrammet.
Om du vill skapa ett nytt diagram klickar du på Använd markering i UML-sekvensformbiblioteket igen.
Tips: Spara tid genom att skapa ett sekvensdiagram med AI. Läs mer i vår artikel Öka produktiviteten med Lucid AI i Lucidchart .
Markup som stöds

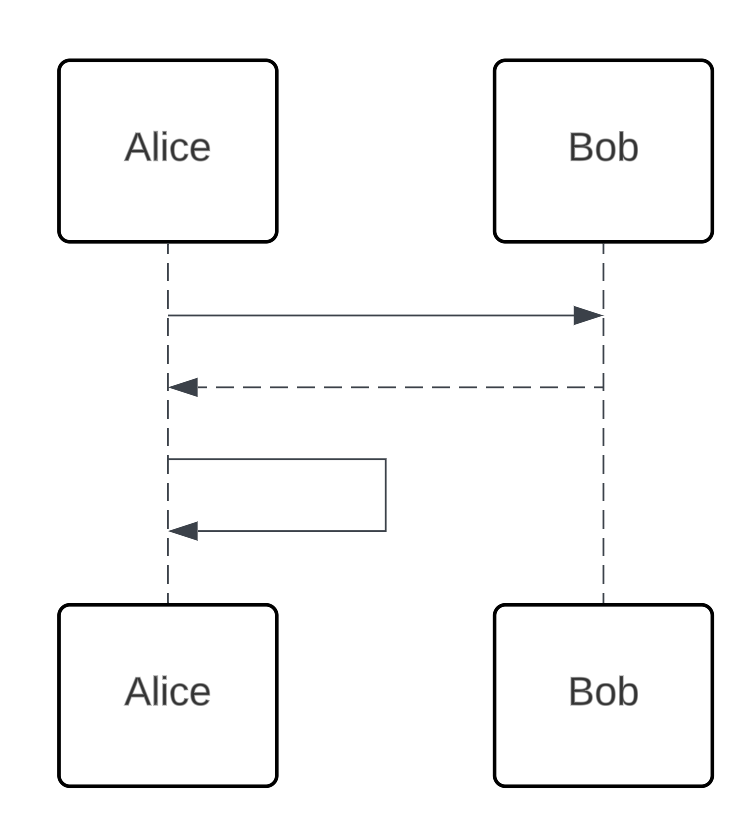

Linjer
Linjer representerar ett förhållande mellan element, vilket hjälper till att visualisera anslutningar och flöde inom ett system.
| Syntax | Beskrivning | Exempel |
|---|---|---|
|
Alice - Bob > Alice < - Bob |
Rita en solid linje (du kan rita linjer i båda riktningarna). | |
| Alice -- > | Rita en prickad linje. | |
| Alice - > Alice | Rita en solid pil till och från en deltagare. |

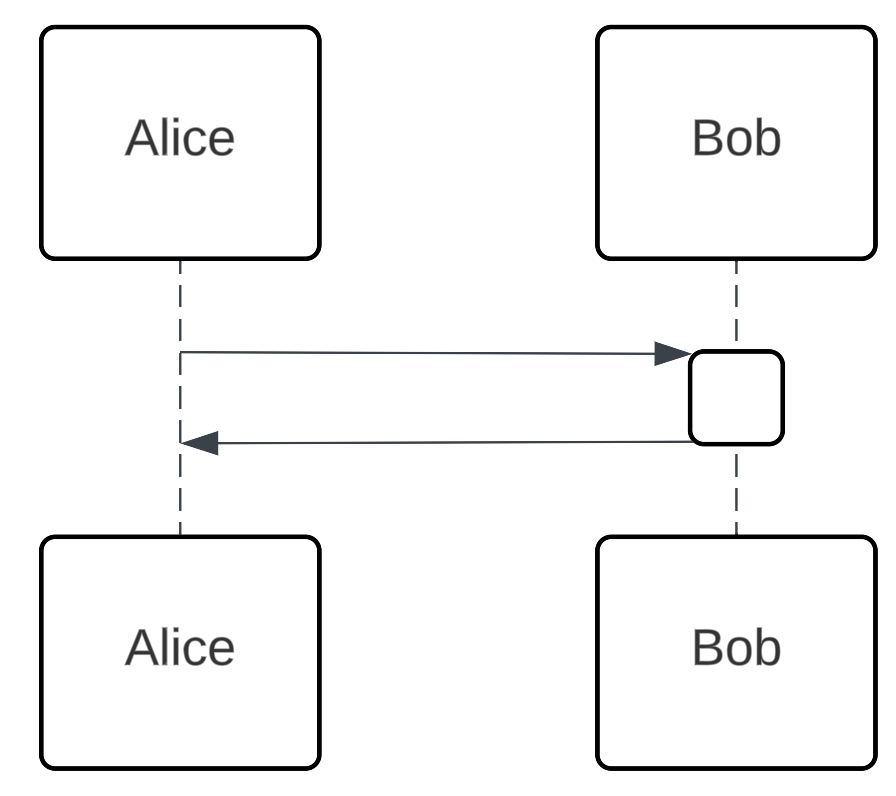

Livlinor
Lifelines visar de deltagare som är involverade i en process, vilket representerar hur länge varje deltagare är aktiv eller involverad under händelserna i diagrammet.
| Syntax | Beskrivning | Exempel |
|---|---|---|
| aktivera Alice | Starta deltagaraktivering med livlina. | |
| inaktivera Alice | Avsluta deltagarens aktivering som slutar livlinan. |

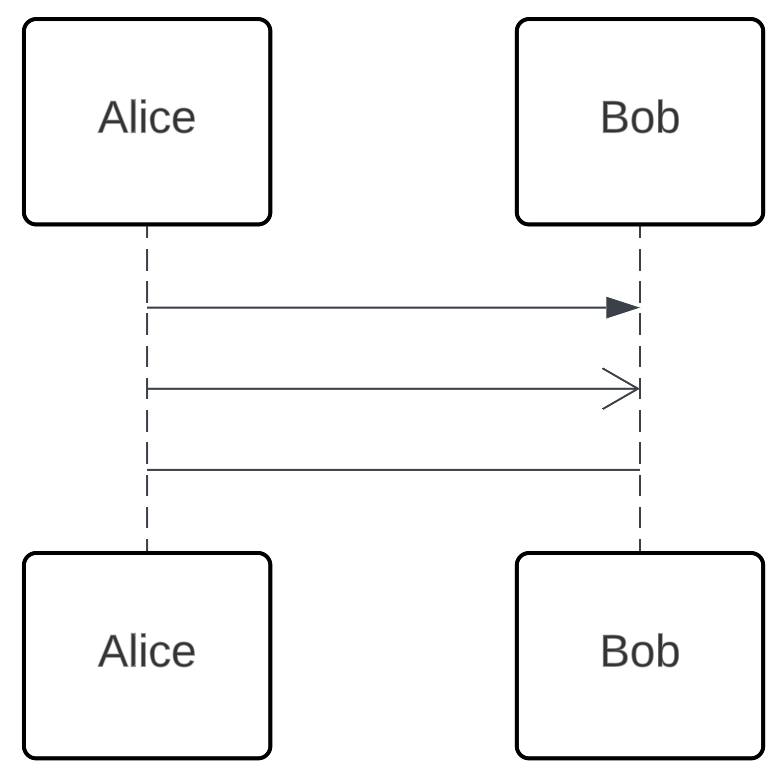

Pilar
Pilar representerar kommunikationsflödet mellan element.
| Syntax | Beskrivning | Exempel |
|---|---|---|
| - > | Stäng pilen | |
| - > > | Öppen pil | |
| - | Ingen pil |

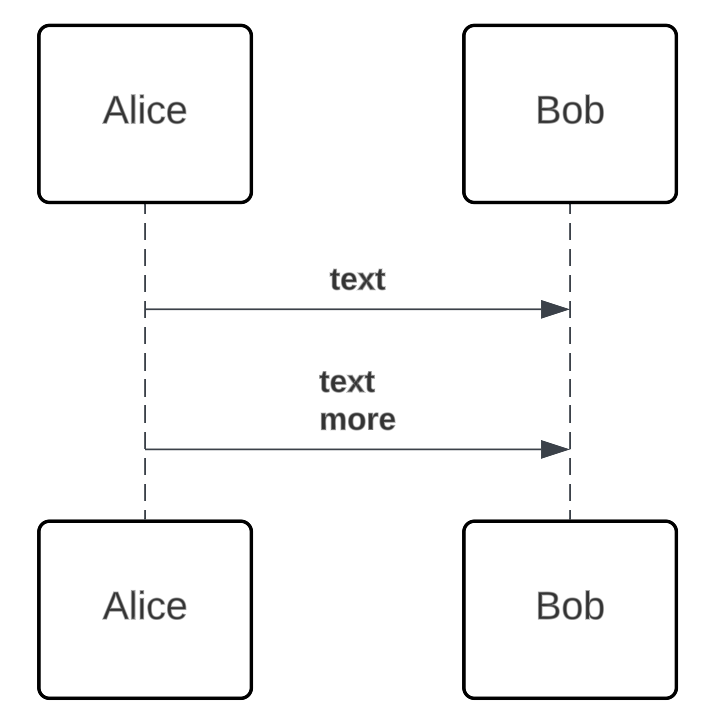

Text
Text lägger till etiketter till linjer i ett diagram för att lägga till detaljer om åtgärder eller flöden.
| Syntax | Beskrivning | Exempel |
|---|---|---|
| Alice- > Bob: text | Lägg till en etikett i meddelanden mellan deltagare. | |
| Alice- > Bob: text\ nmer | Lägg till en etikett med radbrytning mellan deltagarna. |

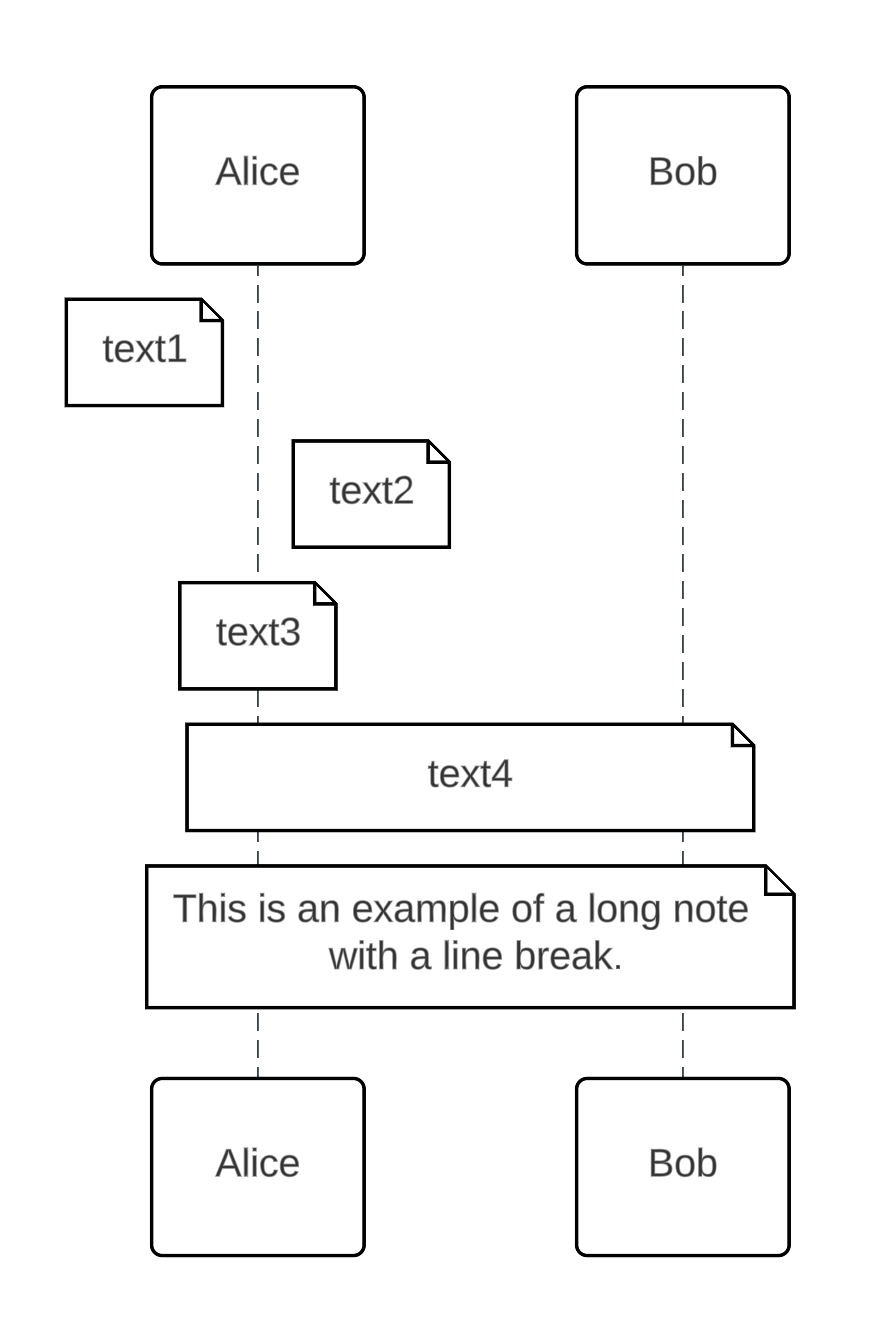

Anteckningar
Använd anteckningar för att lägga till kommentarer eller förklaringar till ett diagram och förtydliga element eller processer.
| Syntax | Beskrivning | Exempel |
|---|---|---|
| anteckning till vänster om Alice: text1 | Lägg till en anteckningsform till vänster om Alice (om det bara finns två tecken, " av Alice " kan utelämnas). | |
| notera till höger om Alice: text2 | Lägg till en anteckningsform till höger om Alice. | |
| anteckning över Alice: text3 | Lägg till en anteckningsform som visas över Alice. | |
| anteckning över Alice, Bob: text4 | Lägg till en anteckningsform som visas över Alice och Bob. | |
| anteckning över Bob, Alice: Detta är ett exempel på en lång ton\ n med en radbrytning. (håll allt i en rad) | Lägg till en anteckningsform med flerfodrade anteckningar, visas över Alice och Bob. |
Gruppering
Använd gruppering för att visuellt organisera relaterade element i en behållare, som representerar en fysisk eller konceptuell gruppering i ett system. Detta förenklar diagram genom att visa relationerna mellan elementen.
Lucidchart har stöd för flera grupperingsfunktioner, som var och en har olika syften. Följande funktioner stöds:
- alt: representerar alternativa flöden där endast en väg har valts.
- Opt: Används för valfria sekvenser som endast inträffar om ett villkor uppfylls.

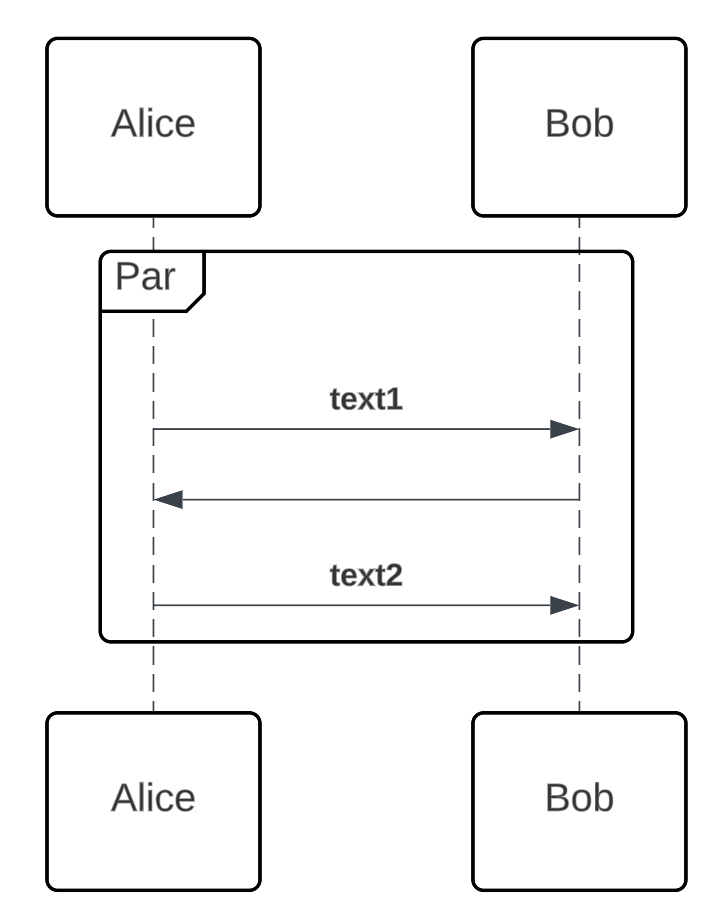

- Par: betyder parallell, tillåter åtgärder att ske samtidigt.
- loop: representerar upprepade sekvenser.
- Kritisk: Definierar ett avsnitt som måste slutföras utan avbrott.
| Syntax | Beskrivning | Exempel |
|---|---|---|
|

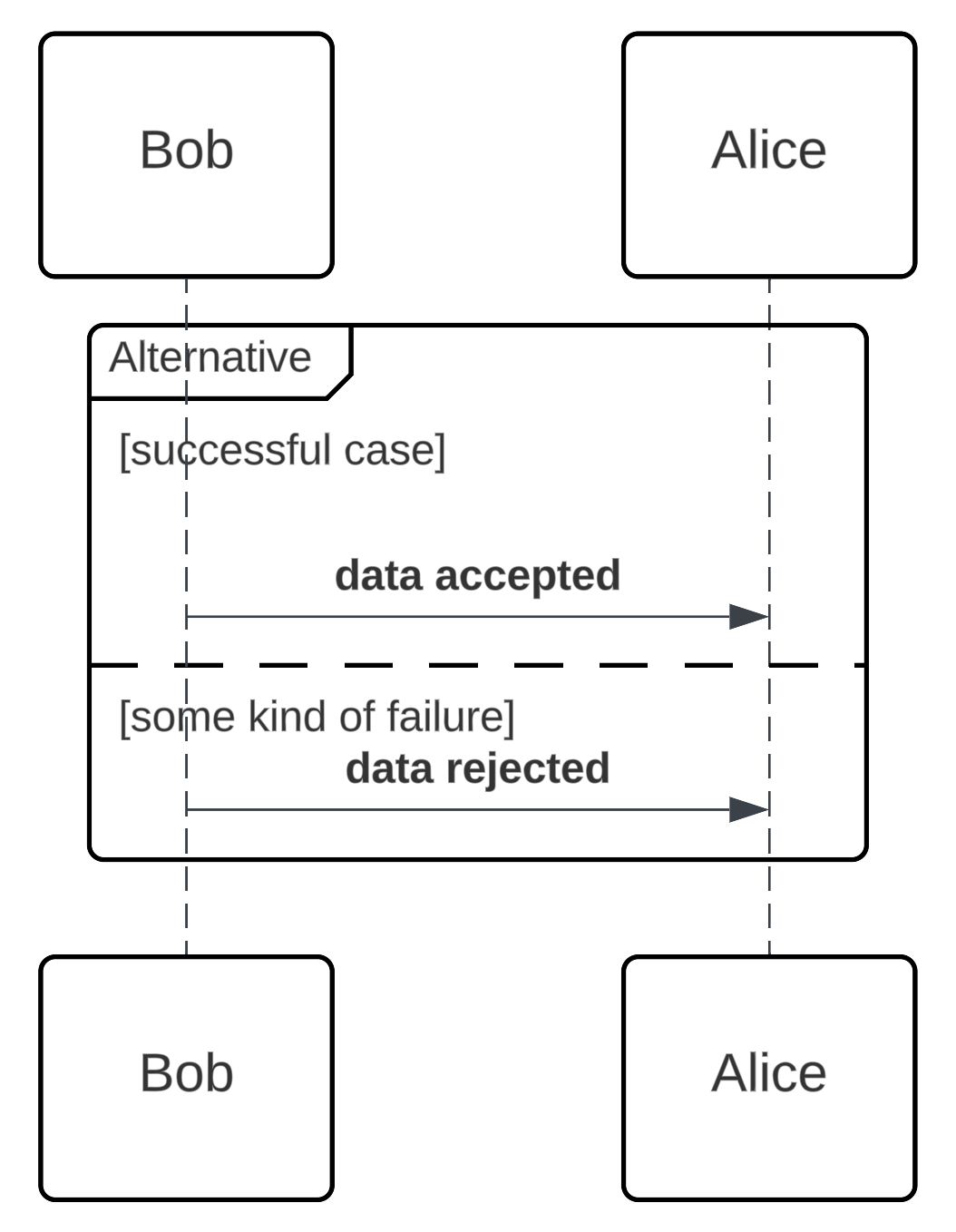

alt lyckat fall Bob - > Alice: data accepteras annars någon form av misslyckande Bob - > Alice: data avvisade Slut |
Bygg ett grupperingsmeddelande med " alt " (alternativ) och " annat " för att visa olika situationer. | |
|

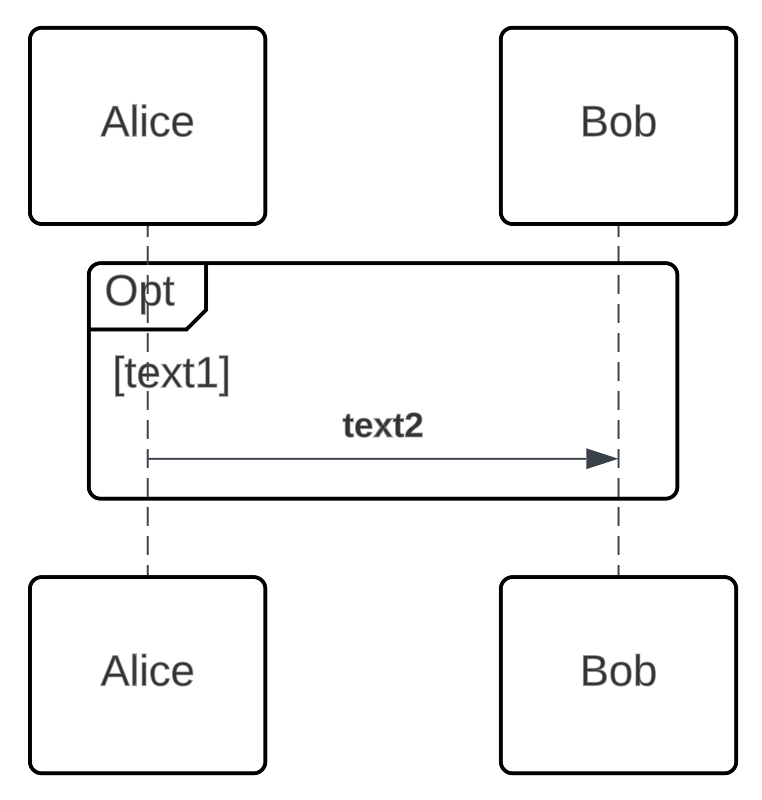

opt text1 Alice - > Bob: text2 Slut |
Skapa ett grupperingsmeddelande med nyckelordet "opt". Dessa nyckelord stöds:
Notera: Dessa fyra nyckelord stöder inte " annat. " Endast nyckelordet " alt " kan paras ihop med " annat. " |
|
Alias
Använd ett alias för att tilldela ett alternativt namn till ett element, vilket hjälper till att förenkla och organisera din markering för bättre tydlighet.
| Syntax | Beskrivning | Exempel |
|---|---|---|

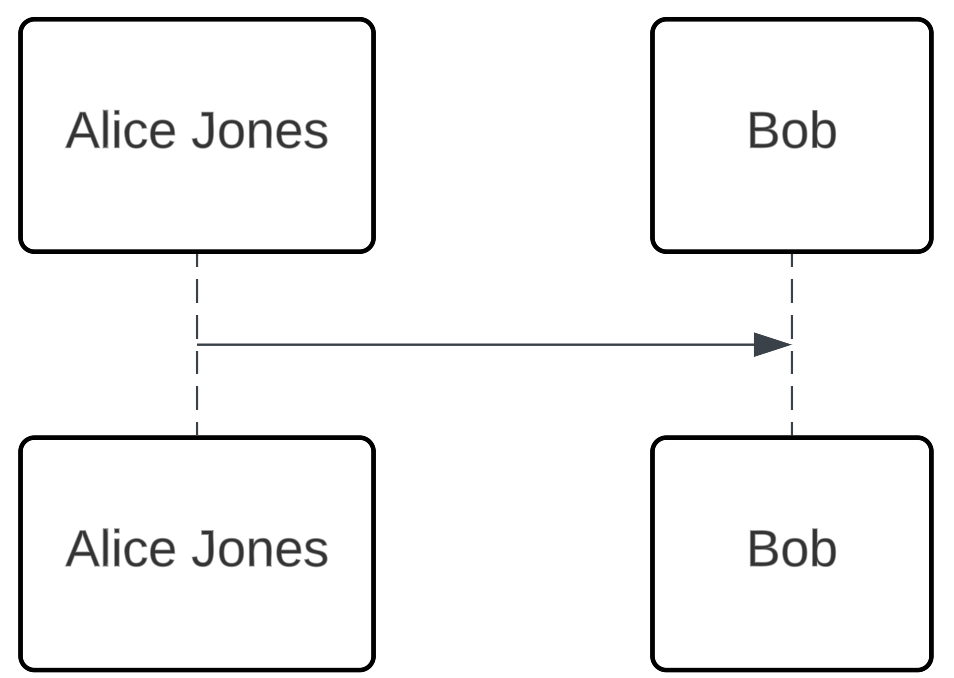

| deltagare A som Alice | Ge deltagarna alias så att du kan skriva snabbare. | |
| deltagare A som " Alice Jones " | Sätt citattecken runt alias för att ge deltagaren ett alias längre än ett ord. |
Kommentarer
Kommentarer är ett sätt att lägga till anteckningar i koden som inte visas i diagrammet. De ger användbara förklaringar eller påminnelser utan att påverka diagrammets struktur.
| Syntax | Beskrivning |
|---|---|
| 'kommentar text | Enda rad kommentar |
| /'kommentar text '/ | Kommentera flera rader |
Redigera ett sekvensdiagram
Oroa dig inte om ditt sekvensdiagram inte är perfekt vid första försöket. Du kan fortfarande redigera markeringen av ett diagram som du redan har byggt, så länge du inte har justerat eller delat upp diagrammet manuellt på arbetsytan.
Klicka bara på diagrammet så visas sekvensmarkeringsdialogen på vänster sida av redigeraren.
Formatera ett sekvensdiagram
Välj sekvensdiagrammet och använd egenskapsfältet högst upp i redigeraren för att formatera diagrammet. Om du vill utforma enskilda block/element i diagrammet måste du först dela upp diagrammet. Markera diagrammet, högerklicka och välj Avgruppera.
Obs! Om du avgrupperar diagrammet kommer du inte att kunna redigera markeringen igen.
Vanliga frågor
Kan jag lägga till stylingsyntax i min markering?
Styling av UML-syntax stöds inte i Lucidchart. Mer information om hur du utformar diagrammet finns i avsnittet Styla ett sekvensdiagram i den här artikeln.
