Linjer är viktiga för diagram, varför Lucidchart strävar efter att göra arbetet med dem så enkelt och intuitivt som möjligt. Läs den här artikeln om du vill veta mer om hur du lägger till, formaterar och anpassar rader.

Gratis	Individ	Team	Företag	FedRAMP

Lägga till rader i ett diagram

Det finns fyra sätt att lägga till en rad:

Klicka och dra manuellt från ett objekt
Lägga till en linje och form snabbt från ett objekt
Dra linjeformen från Form-menyn
Högerklicka och lägg till direkt i canvas

Lägga till en linje manuellt från ett objekt

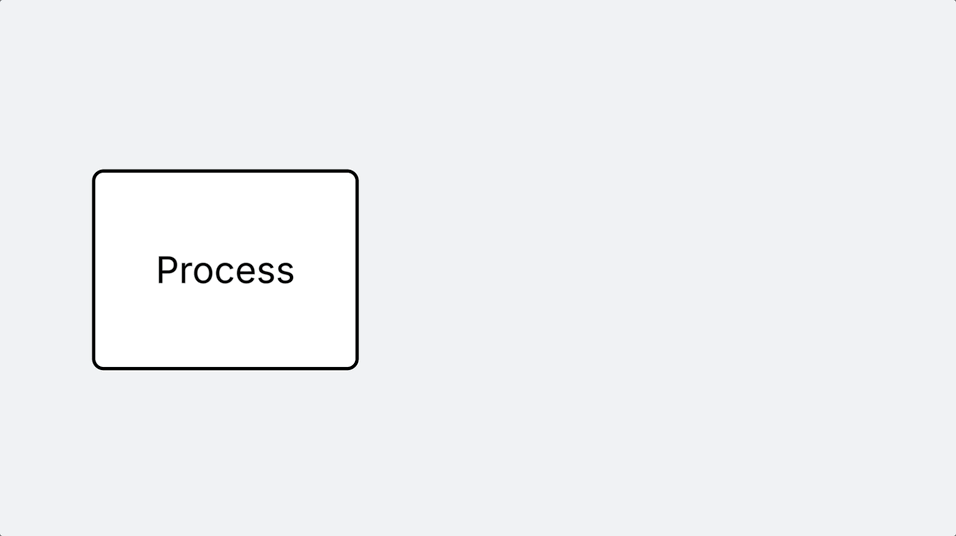

Håll markören över en form.
Klicka på en rund röd nod från sidan av ett objekt ochdra markören bort från objektet.

Du kan ansluta linjen tillbaka till samma objekt, till ett annat objekt, eller lägga till ett nytt objekt genom att välja ett på menyn som visas när du släpper musen på den tomma arbetsytan.

Vad är add_line_from_shape_to_create_new_shape_on_Lucidchart_canvas.gif

Om du inte vill lägga till ett nytt objekt på en linje klickar du någonstans på arbetsytan för att avsluta formens auto-promptfönster.

Så här inaktiverar du formens auto-promptfönster:

Öppna dina kontoinställningar genom att välja din profilbild eller initialer i det övre högra hörnet.
Klicka på Dokumentinställningar från menyn till vänster på skärmen.
Välj fliken Lucidchart .
Hitta avsnittet ”After Drawing Lines”.
Välj ”Gör ingenting”.

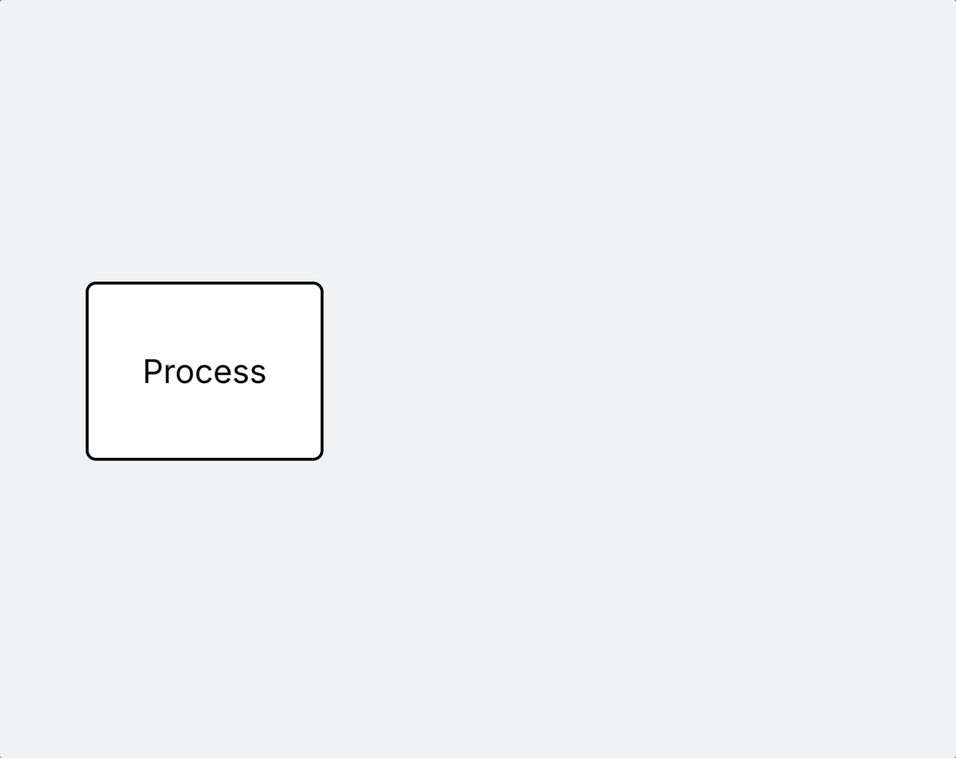

Lägga till en linje och form snabbt från ett objekt

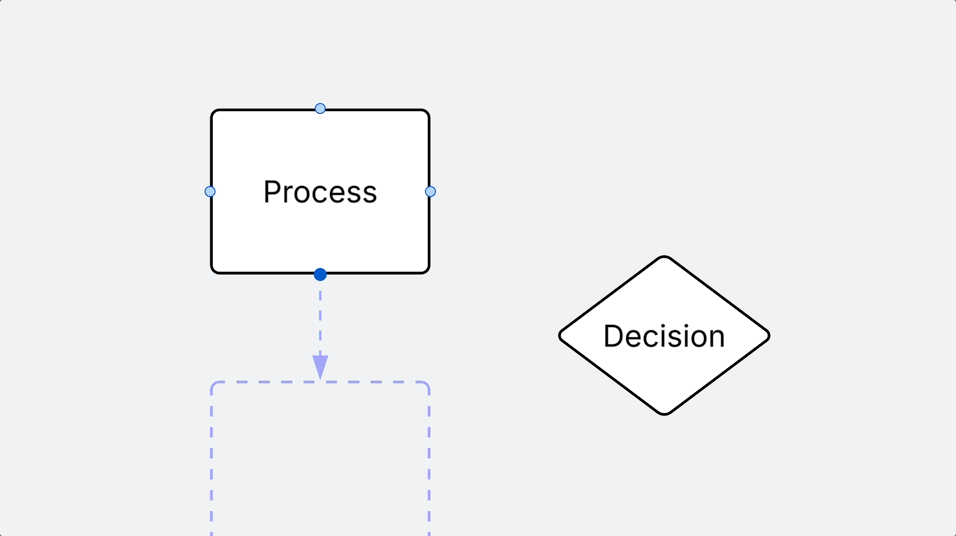

Håll muspekaren över en rund röd nod på en form.
Granska var linjen och formen ska läggas till i förhandsgranskningen som visas.
Klicka på en rund röd nod som visas på eller runt formen för att lägga till den förhandsvisade linjen och formen.

Tips: När det finns ledigt utrymme läggs den nya linjen och formen till i riktning mot den runda noden du klickar på. När en form redan finns i den riktningen skapas en ny gren.

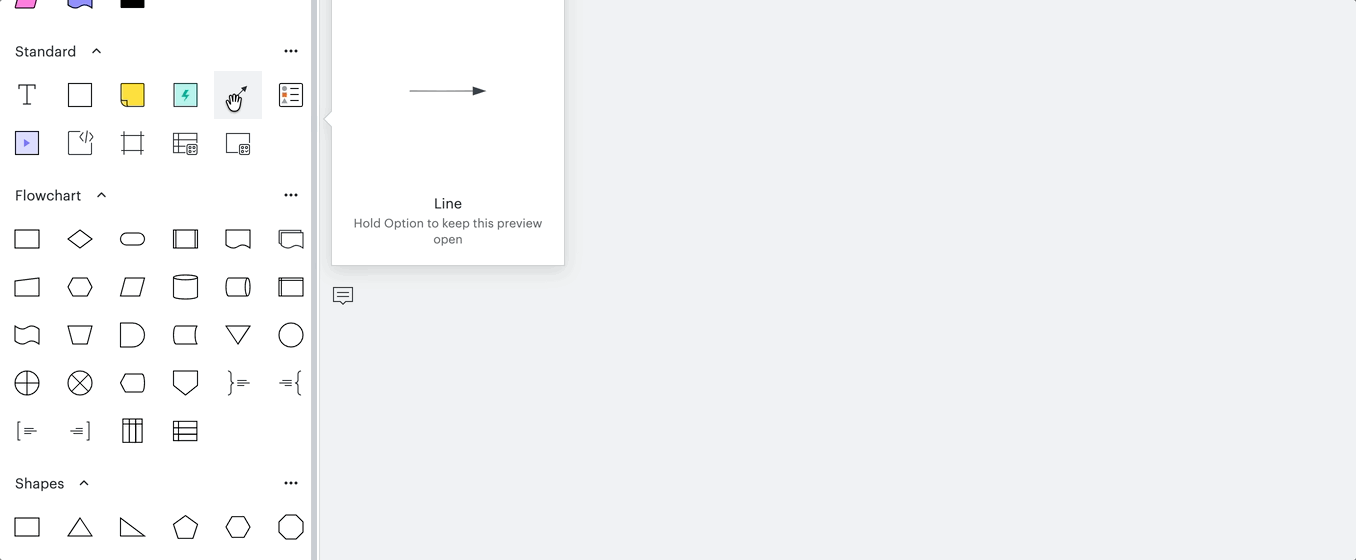

Lägga till en rad från menyn Form

Klicka och dra linje- och pilikonen från avsnittet ”Standard” i formmenyn.
Flytta linjen genom att dra dess kropp och förlänga den genom att dra en av dess ändar.

Lägg till en linje direkt på arbetsytan

Högerklicka på duken.
På menyn som visas väljer du Rita linje.

Ytterligare tips:

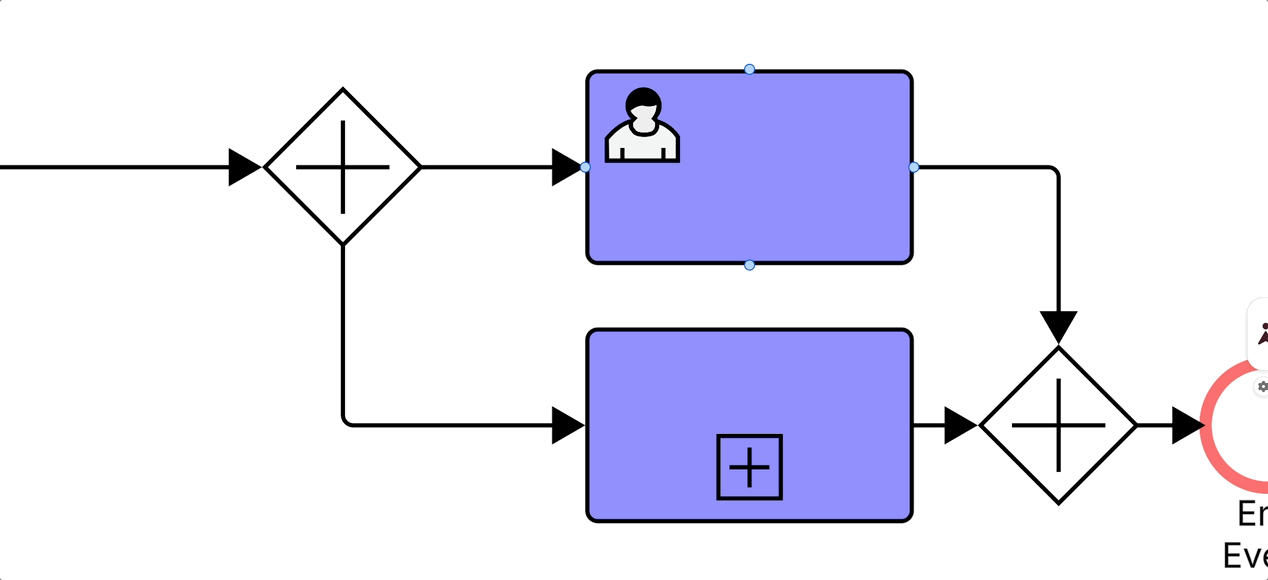

Om du flyttar ett objekt som är kopplat till en linje till ett annat objekt flyttas linjen också för att upprätthålla anslutningen.
Håll ned Skift-tangenten på tangentbordet när du ritar en linje så att dess bana följer en rak linje med 45˚ steg.
Skapa en linje som rör sig oberoende av en form genom att växla " offlinjeanslutningar " i dokumentinställningarna.

Om du stänger av linjeanslutningar kan du flytta nya linjer oberoende av varandra, vilket förhindrar att de automatiskt kopplas till en form. Linjer som redan var kopplade till former innan linjeanslutningar inaktiverades kommer dock att förbli anslutna och kan inte flyttas oberoende av varandra.

Formatera och ändra rader

Lucidchart många radmodifieringsalternativ ger dig kontroll över hur dina linjer ser ut. Om du vill ändra en enskild rad markerar du raden och navigerar till motsvarande avsnitt i verktygsfältet Formatering ovanför arbetsytan. Om du vill ställa in ett dokuments standardradinställningar kontrollerar du att du inte har några rader markerade innan du ställer in standardradinställningar från verktygsfältet Formatering.

Tips: Använd Format för att ändra utseendet på linjer och former i dokumentet med färdiga färger och stilar. Kolla in vår artikel Lägg till och anpassa former för mer information.

Linjeform

Lucidchart erbjuder fyra alternativ för linjeform:

Rak
Böjd
Armbåge
Tvåvägsanslutningar

Standardinställningen för linjeform i ett nytt dokument är Elbow, vilket innebär att dina linjers riktningar kommer att motsvara bakgrundsnätet på din duk och bara böja i 90˚ vinklar.

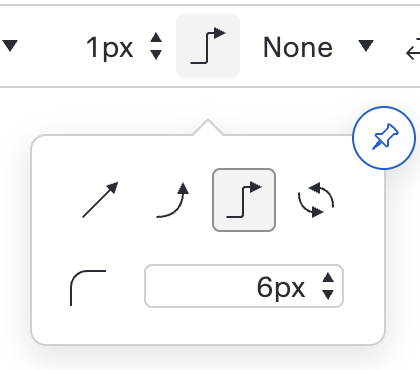

Om du vill ändra linjeform följer du dessa steg:

Välj en rad eller klicka på duken bakgrund.
Klicka på ikonen Linjealternativ i formateringsverktygsfältet.
Välj en av de tillgängliga linjeformerna.

Om du använder armbågslinjeformen kan du lägga till avrundning till linjens vinklar genom att växla mellan pixlarnas upp- och nedpilar i den "rundade" rutan i linjealternativfönstret.

Linjefärg

Om du vill ändra färg på en linje följer du dessa steg:

Markera en rad (eller om du vill ange en standard klickar du var som helst på arbetsytan).
Klicka på ikonen Linjefärg i formateringsverktygsfältet .
Välj en färg i färgrutefönstret som visas.

Använd en egen färg genom att klicka Vad är plus_icon_to_customize_line_color.png på plusikonen längst ned i färgrutans fönster. Härifrån kan du manuellt välja en färg genom att välja ett mellanslag i färgrutan eller använda färgreglaget. Du kan också välja Hex, HSB eller RGB från rullgardinsmenyn. När du väl har valt kan du justera HSB- eller RGB-värdena eller skriva en Hex-kod.

Linje bredd

Om du vill ändra bredden på en linje följer du dessa steg:

Markera en rad (eller om du vill ange en standard klickar du var som helst på arbetsytan).
Växla upp- och nedpilarna i rutan ”Linjebredd” i formateringsverktygsfältet.

Notera: Lucidchart tillåter linjetjocklekar från 0,5 till 10 px, och avrundar inmatade mätningar tillnärmaste tiondel av en pixel.

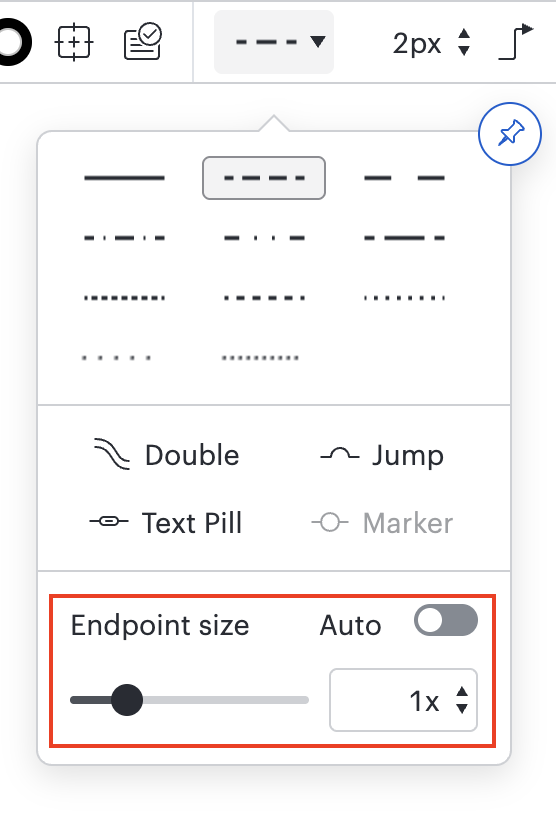

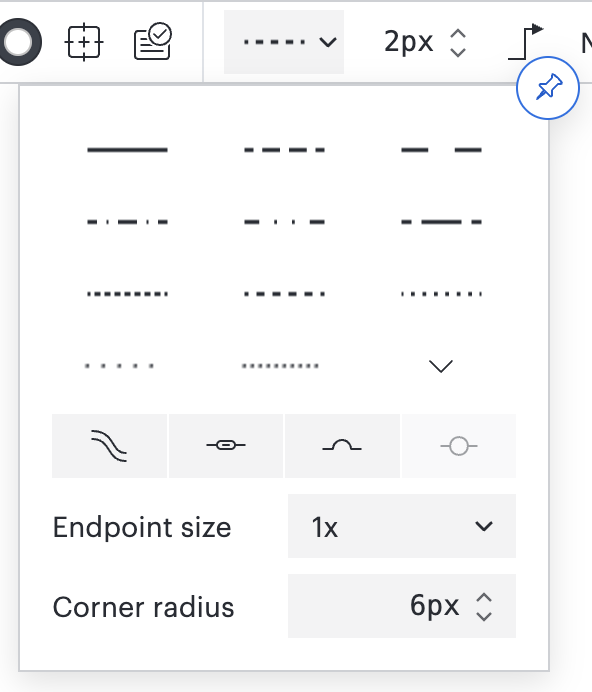

Linjestil

Om du vill ändra stilen på en linje följer du dessa steg:

Markera en rad (eller om du vill ange en standard klickar du var som helst på arbetsytan).
Klicka på rutan "Linjestil" i formateringsverktygsfältet för en visning av de tillgängliga linjestilsalternativen.
Håll markören över de olika linjestilarna för att se hur de kommer att visas i diagrammet. Klicka på en linjestil för att tillämpa ändringarna.

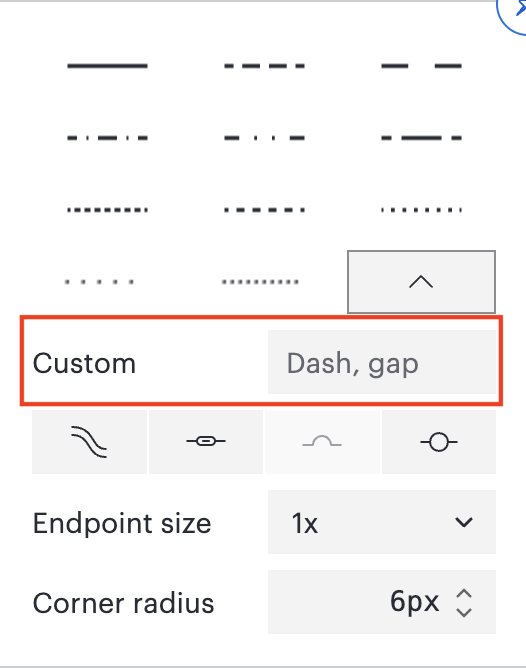

Ytterligare alternativ för linjestil:

Om du ändrar en enskild linje kan du välja "DUBBLA" längst ner i detta fönster för att göra din linje till två parallella linjer.
Om en markerad linje korsar en annan linje på canvas kan du få den att hoppa över den andra linjen genom att välja "HOPPA".

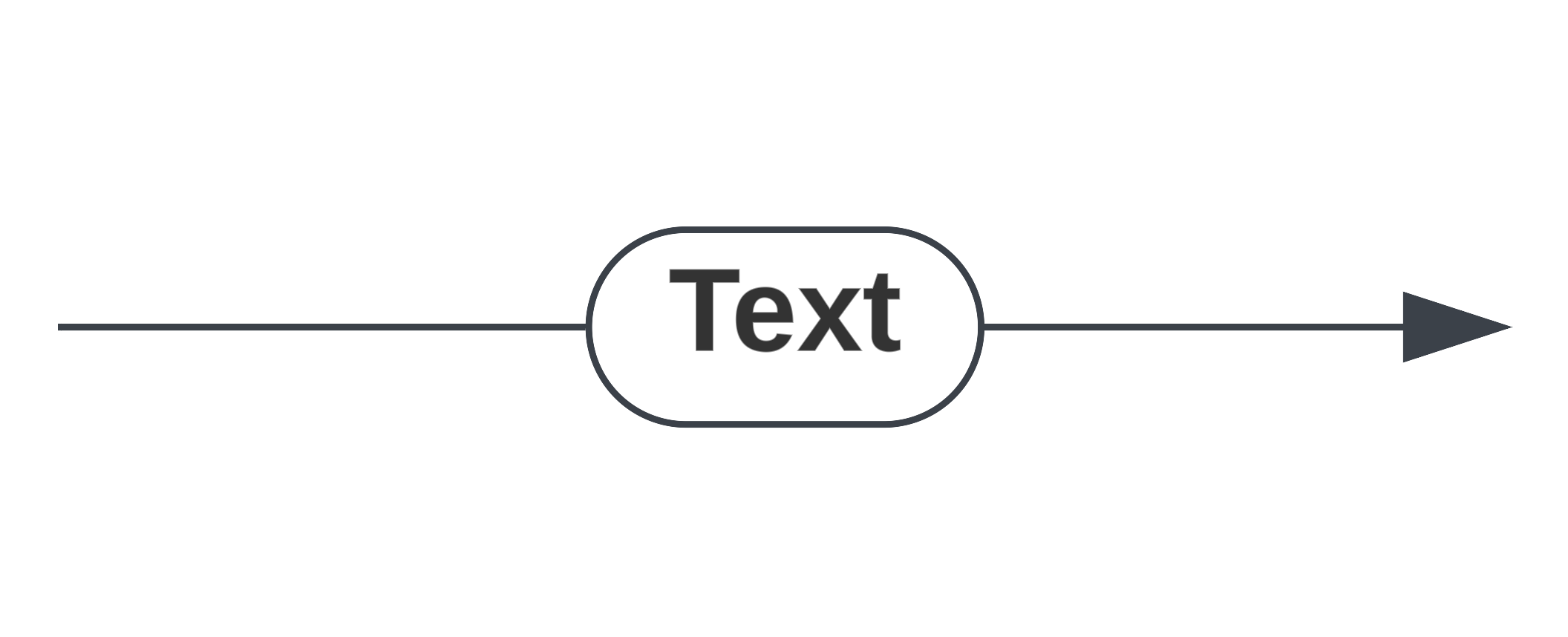

Om det finns text på en rad kan du välja "TEXT PILL" för att skapa ett piller runt texten.
För att lägga till en markör på en linje, kan du välja "MARKER" för att lägga till en cirkel i mitten av din linje som kan märkas med text ovanför den.

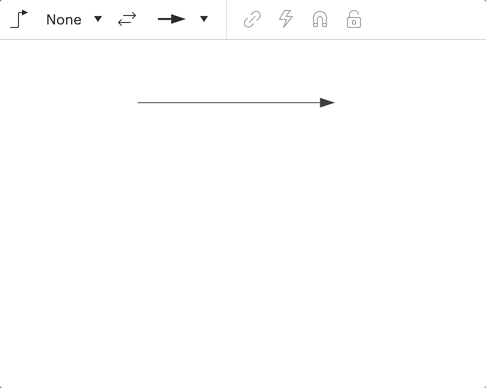

Ändra linjens slutpunkter

Standardinställningen för slutpunkt i ett nytt dokument innehåller en solid, ensidig pil. För att ändra slutpunkter, följ dessa steg:

Markera en rad (eller om du vill ange en standard klickar du var som helst på arbetsytan).
Klicka på den vänstra eller högra rullgardinsmenyn ”Slutpunkt” i formateringsverktygsfältet för att se tillgängliga alternativ.
Välj en stil.

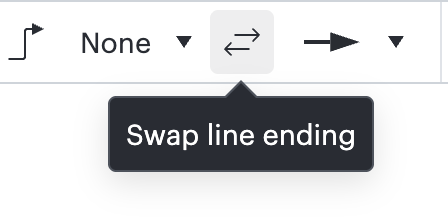

Om du vill byta slutpunkter på en markerad linje klickar du på dubbelpilen bredvid listrutan för slutpunkt i formateringsverktygsfältet.
Vad är swap_line_endpoints_by_clicking_the_double_arrow_icon_in_formatting_bar.png

Läs mer: För mer information om hur du formaterar linjer i en ERD eller UML, se vår artikel Skapa ett enhetsrelationsdiagram i Lucidchart .

Lägga till och ändra text på en rad

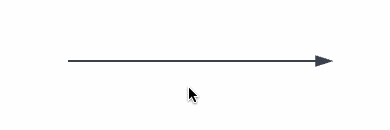

Om du vill lägga till text på en rad följer du dessa steg:

Dubbelklicka på en rad.
Skriv in rutan ”Text” som visas.

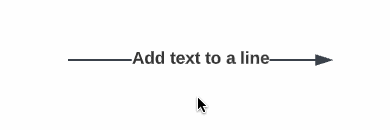

- Klicka och dra textrutan för att flytta texten till en annan plats på raden, inklusive direkt ovanför eller under den.

Så här tar du bort text från en rad:

Dubbelklicka på texten som du vill ta bort.
Markera eller placera markören i slutet av texten.
Tryck på ”Delete” (på Mac) eller ”Backspace” (på PC) -tangenten på tangentbordet.

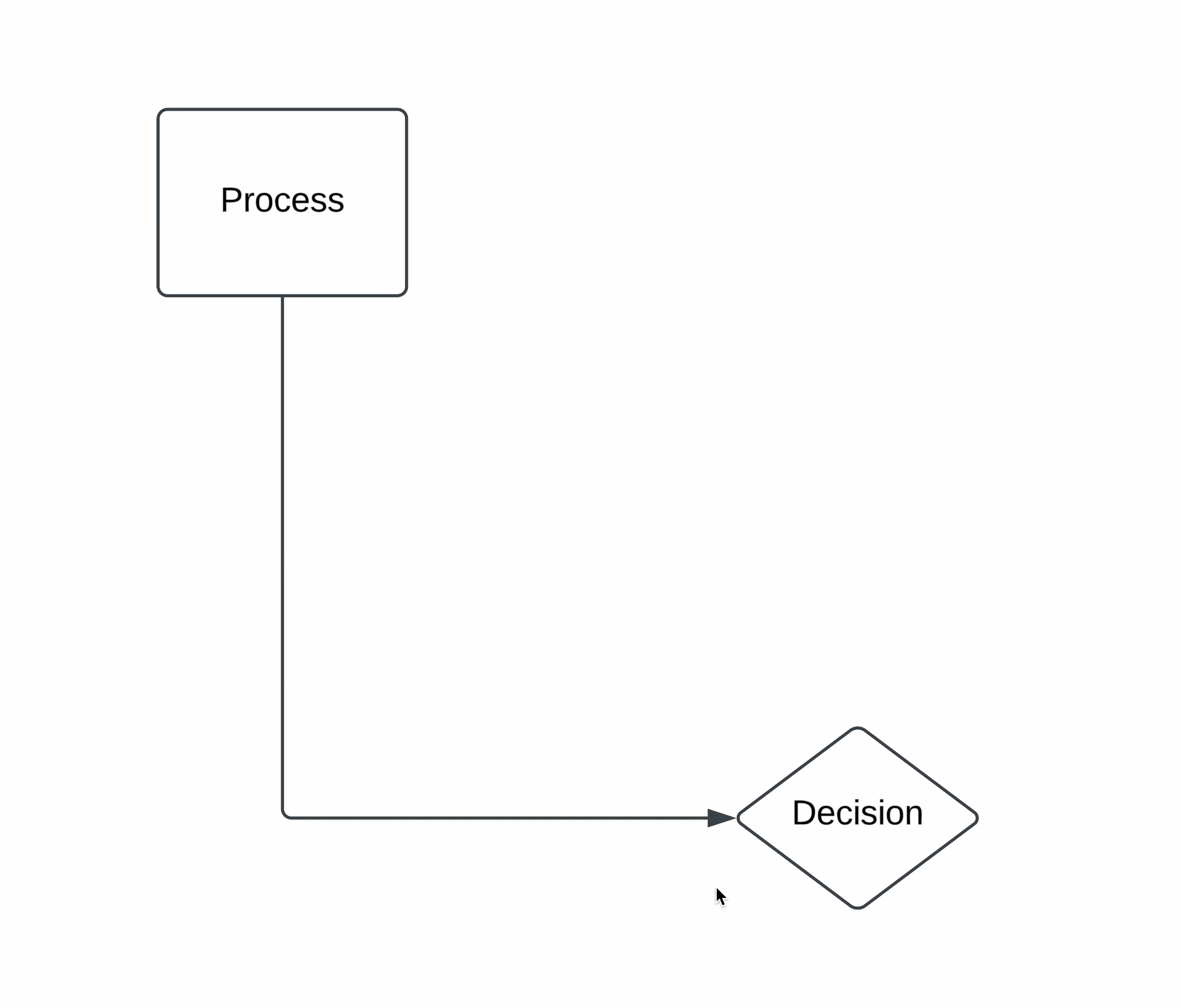

Ändra linjens sökväg

Ändra banan för en armbågslinje:

Markera en rad.

En nod visas i mitten av varje sektion av den valda raden.
Om du håller markören över en del av en markerad rad visas ytterligare en nod vid kvartsmärket i det avsnittet.

Klicka och dra en nod för att ändra linjens bana.

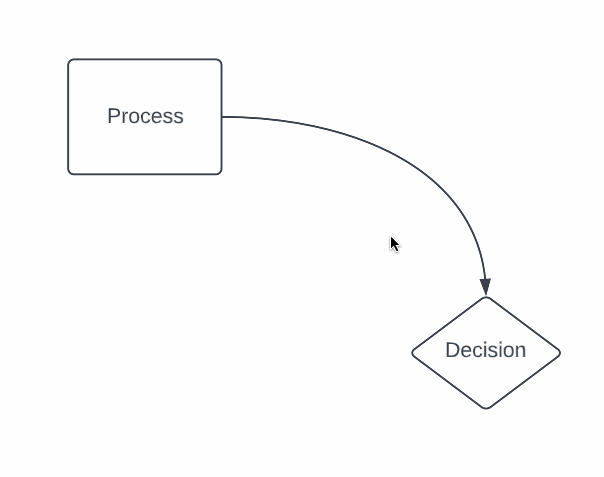

Ändra banan för en rak eller krökt linje:

Markera en rad.

En nod visas i mitten av linjen.

Klicka och dra noden för att skapa en led i linjen och ändra dess bana.

Linjen kommer att delas upp i två sektioner och båda sektionerna kommer nu att ha en nod i mitten av sektionen

När du har ändrat en linje och lagt till en led kan du ta bort fogen genom att högerklicka på fogen och välja Ta bortfog.

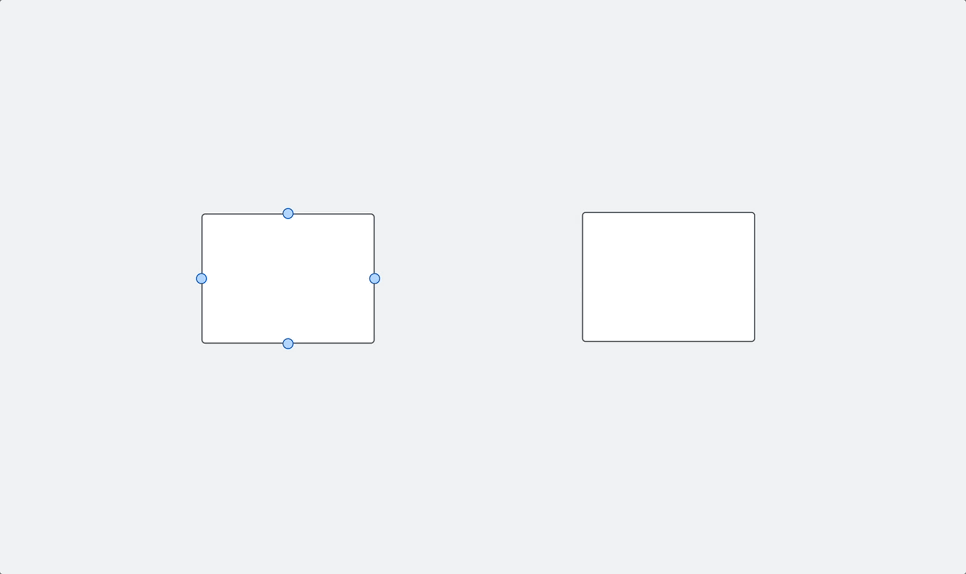

Skapa smarta linjer

En smart linje justerar automatiskt sina anslutningspunkter för att bilda den mest effektiva vägen mellan två objekt. Så här skapar du en:

Dra en linje från ett objekt till ett annat.
När du når gränsen för det andra objektet håller du ner markören tills objektet är markerat.
Släpp markören innan markeringen försvinner.
