Planlösningsfunktionen i Lucidchart låter dig bygga skräddarsydda planlösningar för ditt hem, kontor, evenemangslokal eller annan byggnad. Börja med en mall eller använd Lucidchartplanritningsbibliotek för att bygga ett från grunden.

Gratis	Individ	Team	Företag	FedRAMP

Kom igång

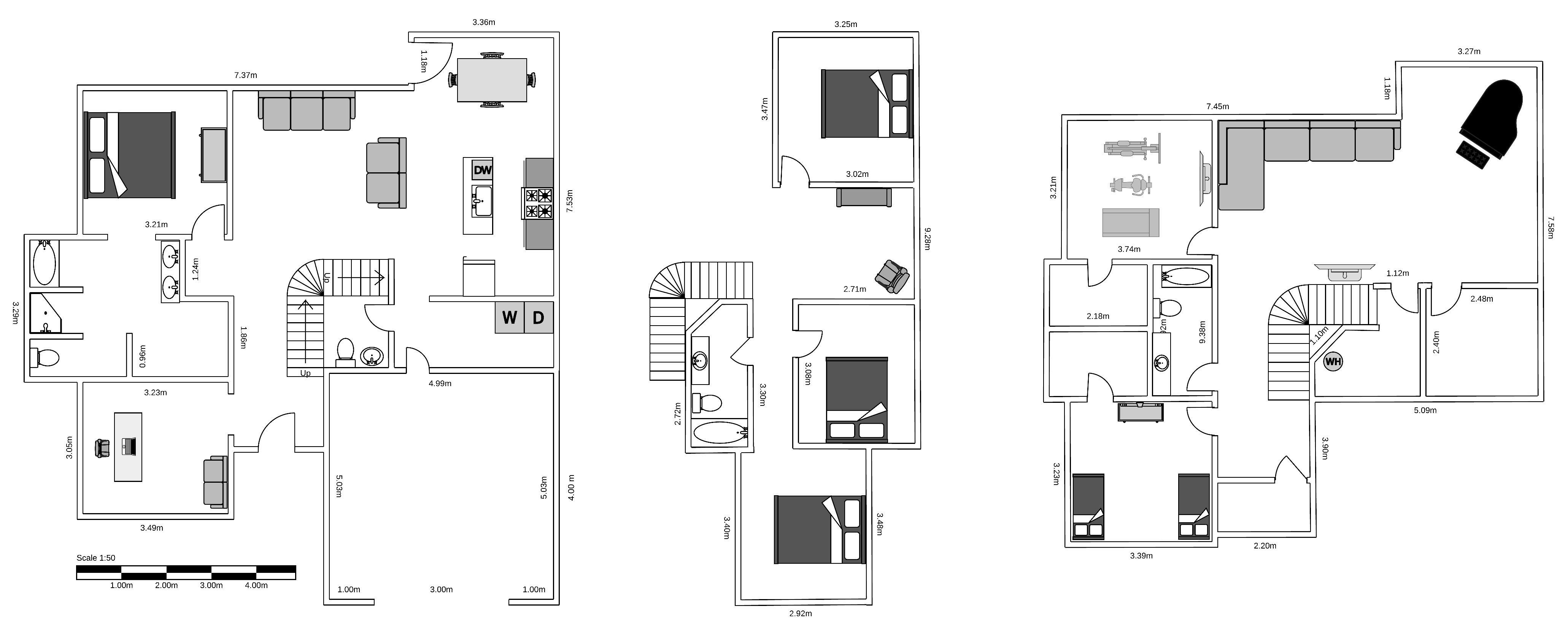

Planritningsbiblioteken och mallarna i Lucidchart tillhandahåller kraftfulla verktyg som hjälper dig att anpassa din planlösning, oavsett vilken typ av byggnad du designar. Till exempel visar bilden nedan ett flervåningshem byggt från grunden med hjälp av planlösningsformer.


Utgå från en mall

För att utgå från en förbyggd planlösningsmall i Lucidchart, följ dessa steg:

Öppna ett Lucidchart-dokument.
Klicka på ikonen för mallgalleriet i det primära verktygsfältet längst till vänster på arbetsytan.
Sök efter "planlösning" i sökfältet i det övre vänstra hörnet.
Håll muspekaren över en mall.
- Klicka på Förhandsgranska för att se en större bild av mallen innan du väljer den.
- Klicka på Infoga för att infoga mallen i ditt dokument.

Börja på en tom canvas

För att börja bygga en planlösning från början, följ dessa steg för att öppna planritningsformbiblioteken.

Öppna ett Lucidchart-dokument.
Klicka på Fler former längst ned på menyn Form på vänster sida av arbetsytan.
- Du kan också trycka på "M" på ditt tangentbord.
Under "Standardbibliotek" till vänster, markera rutan bredvid "Planteckningar".
- Bläddra bland alla formbibliotek som finns i kategorin "Planteckningar". Avmarkera rutan bredvid formbibliotek som du inte vill lägga till i din Shape-meny.
Klicka på Använd valda former i det nedre högra hörnet av panelen.

Du kan nu dra planritningsformer till canvas från menyn Form på vänster sida.

Optimera dokumentinställningarna

För den bästa upplevelsen av att bygga och anpassa din planlösning rekommenderar vi att du inaktiverar alla "snäppnings"-inställningar. Att göra detta:

Öppna Arkiv-menyn från menyraden överst i arbetsytan.
Klicka på Dokumentinställningar.
Välj Grid and snapping från menyn till vänster på panelen som visas.
Stäng av följande inställningar:
- Fäst mot objekt
- Fäst objekt mot rutnätet
- Fäst mot guider

Om du inaktiverar dessa inställningar kan du flytta planritningsformer mer exakt.

Lägg till och anpassa planlösningsformer

Att lägga till planlösningsformer på canvas fungerar ungefär som det gör med andra former i Lucidchart – välj en form från Shape-menyn och dra den till arbetsytan. Det finns några få fall där dessa former fungerar annorlunda än andra Lucidchart-former, särskilt med väggar och dörrar. För mer information om att arbeta specifikt med planlösningsformer, kolla in avsnitten nedan.

Rum

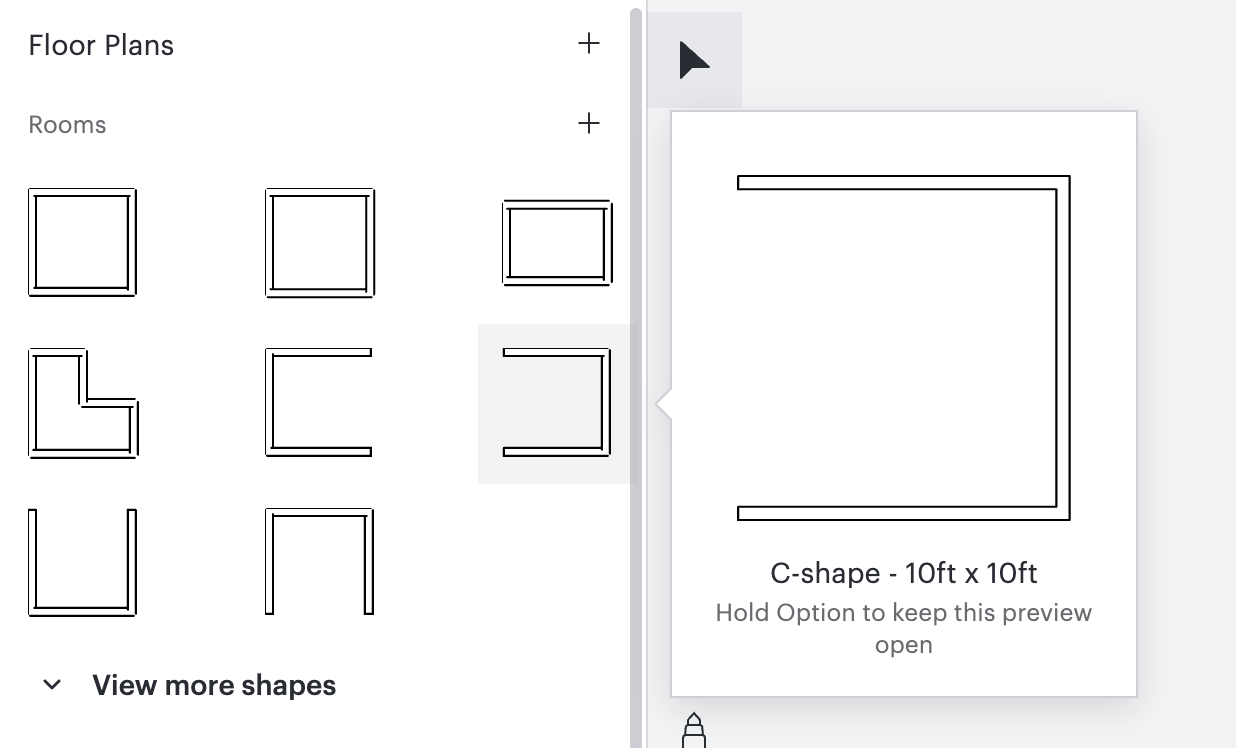

När du bygger en planlösning på en tom canvas kan det vara enklast att börja med formen "Rum". Det finns flera rumsstorlekar och former i Rooms formbibliotek. För att lägga till ett rum, välj ett och dra det till canvas.

Rummen består av flera "vägg"-former och beter sig på liknande sätt. För detaljer om att arbeta med "Vägg"-former, fortsätt att läsa nästa avsnitt.

Väggar

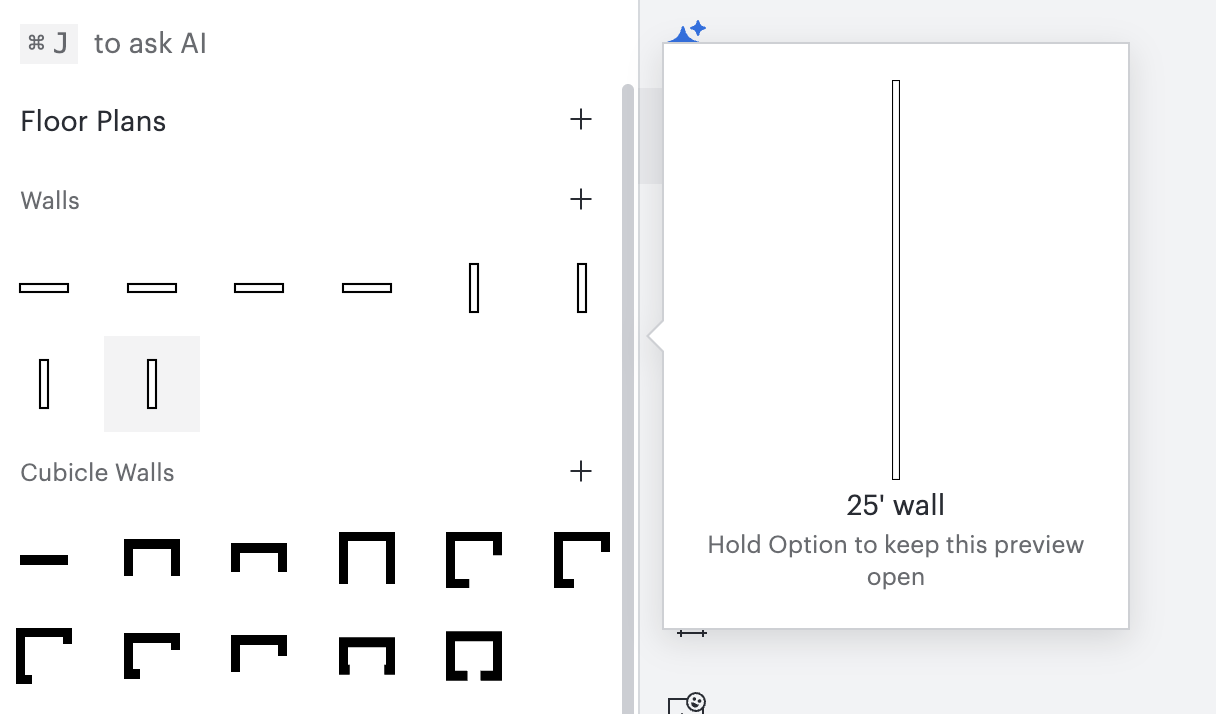

Precis som med rum kan du lägga till en vägg på canvas genom att välja en från formbiblioteket Väggar och dra den till canvas. Formbiblioteket Walls har olika alternativ som du kan välja beroende på riktning och storlek.


När en vägg väl är på canvas kan du anpassa storlek, riktning och måttnotation.

Ändra storlek eller ändra riktning
Om du vill ändra storleken eller riktningen på en vägg klickar du på den lila pricken i vardera änden av väggen och drar den till en ny plats på canvas.

Anpassa väggmått
Du kan flytta eller dölja måtten som visas bredvid en vägg för att passa behoven i din planlösning. För att flytta måttet, klicka och dra det till en ny plats – inklusive till andra sidan av väggen.

Så här döljer du mätningen:

Högerklicka på en vägg på canvas.
Högst upp i menyn håller du muspekaren över "Väggalternativ".
Välj Dölj längd.

Obs: När en vägg är fäst vid en annan vägg är måtten specifika för den sida av väggen där de visas. Innerväggen kommer att visa ett annat mått än ytterväggen.

Fäst en vägg på en annan vägg
När du arbetar med enskilda väggar kan du fästa dem på varandra för att skapa rum. Det rekommenderas att du gör detta eftersom det kan påverka noggrannheten i väggmåtten.

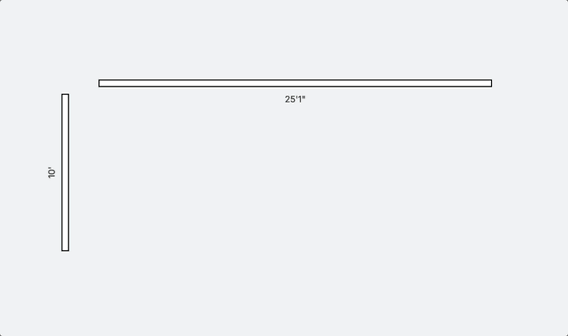

För att fästa en vägg vid en annan, dra hörnet på en vägg över hörnet på en annan. Se nedan för ett exempel. Detta exempel visar också att väggmåttet är specifikt för väggens inre eller yttre.

fäst-vägg-till-en annan-vägg-i-Lucidchart-plan-plan-med-mått.gif

Tips: Om du har svårt att fästa en vägg till en annan, försök att zooma in innan du drar väggen. Detta gör att du kan ha mer exakta rörelser.

Dörrar och fönster

För att lägga till en dörr eller ett fönster på en vägg på din planlösning, följ dessa steg:

Välj ett alternativ från formbiblioteket Dörrar och fönster.

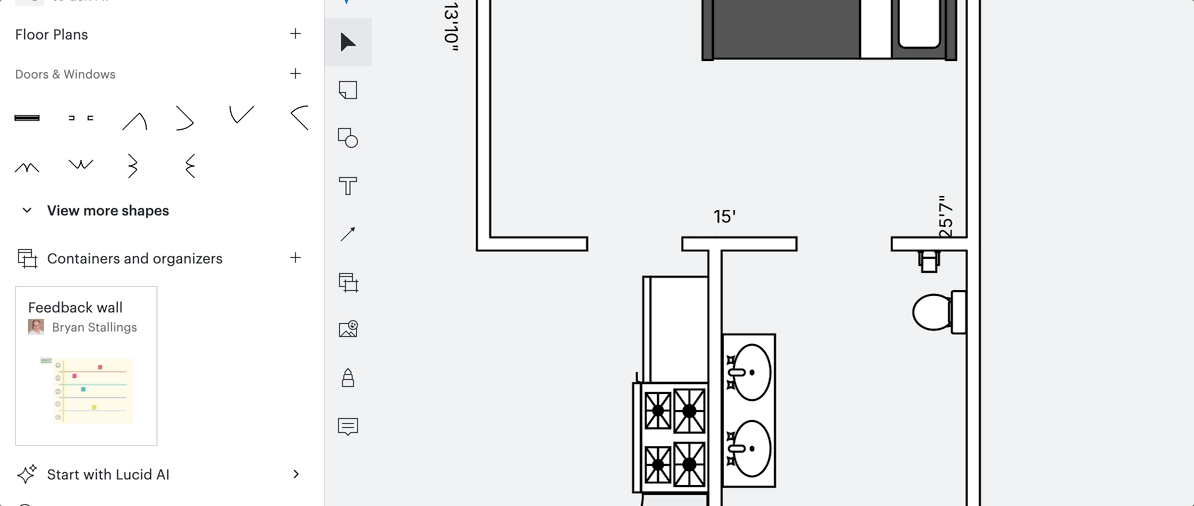

Dra ditt val till en vägg.

Dörren eller fönstret kommer automatiskt att fästa sig på väggen. När den väl är fäst kan du ändra storlek på eller flytta dörren eller fönstret.

När du väljer en dörr, se till att välja den som har dörröppningen vänd åt rätt håll. Efter att ha lagt till dörren på en vägg kan du flytta den till den andra sidan av väggen genom att klicka på den lila fyrkanten i mitten av dörrformen och dra den till den andra sidan av väggen.

Växla mellan total och delad längd

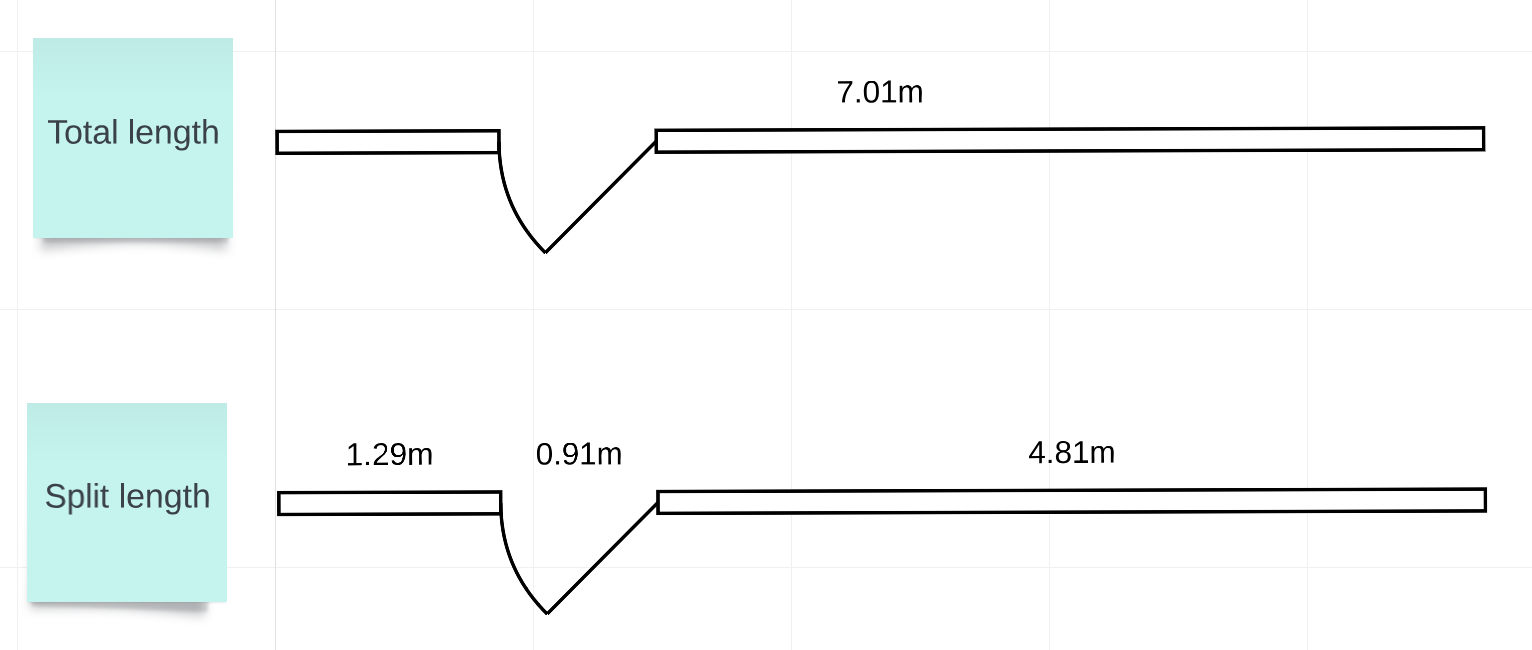

När du lägger till en dörr eller ett fönster på en vägg kan du välja att visa antingen den totala längden på hela väggen eller längden på varje del. Att göra detta:

Högerklicka på en vägg med en dörr eller ett fönster.
Högst upp i menyn håller du muspekaren över "Väggalternativ".
Välj Delad längd eller Total längd.

Ytterligare objekt

Lucidchartbibliotek med planritningar innehåller en mängd ytterligare föremål som du kan lägga till inklusive trappor, skåp, skåp, möbler, apparater och mer.

Läs mer: Om du inte hittar en viss planlösningsform du letar efter kan du lägga till den som en anpassad form. För mer information, kolla in våra Shape-bibliotek i Lucidchart- artikeln.

Använd skalverktyget

När du öppnar ett eller flera av de tillgängliga planritningsformbiblioteken visas ett skalningsverktyg automatiskt längst ner till vänster i arbetsytan. Klicka på kugghjulsikonen för att visa eller dölja hela verktygsfältet. Det här verktyget är endast för byggnadsändamål – det kommer inte att visas i en exporterad version av din planlösning.

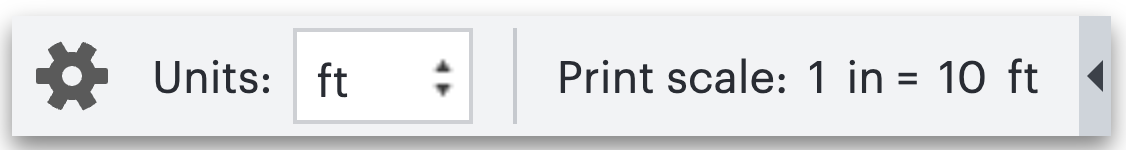

Använd det här verktyget för att ställa in skalan på din planlösning och ändra måttenheterna. När du gör ändringar i alternativen i skalverktyget kommer storleken på ditt Lucidchart-dokument att anpassas därefter.

Läs mer: För ett mer detaljerat exempel på hur förändring av skaldimensionerna påverkar ditt Lucidchart-dokument, kolla in exemplet i tips #7 i detta community-inlägg.

Lägg till formen "Skala".

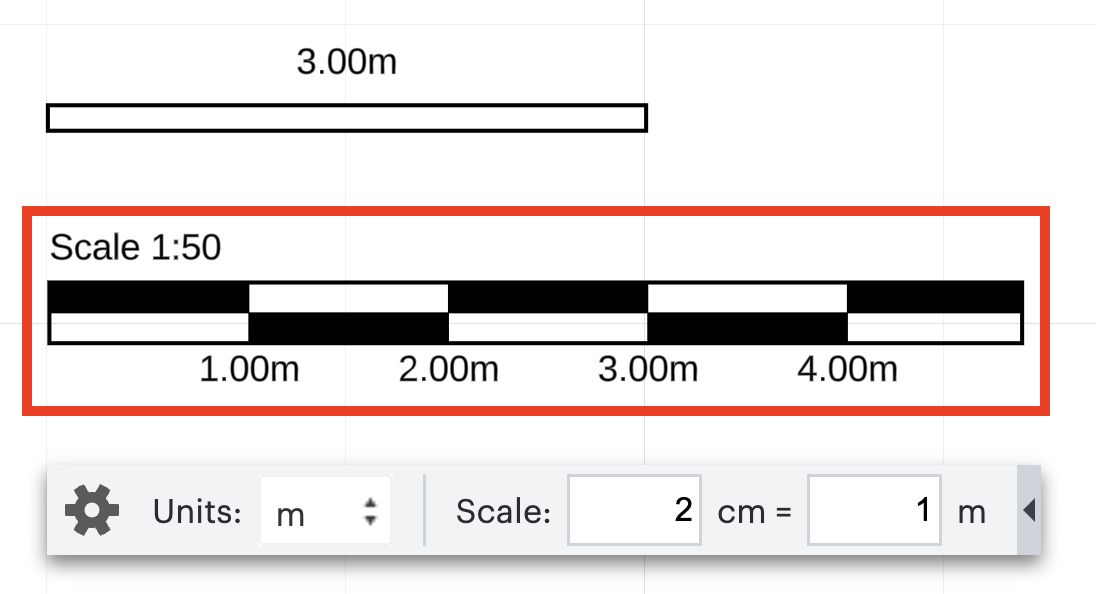

För att lägga till en skala som visas i en exporterad version av din planlösning, eller för att använda som referens när du bygger din planlösning, lägg till "Skala"-formen som finns i Måttformsbiblioteket. När du justerar skalverktyget från föregående avsnitt, justeras denna form automatiskt därefter.

Resurser

För att lära dig mer om den här funktionen, kolla in den extra resursen nedan. Denna resurs är endast tillgänglig på engelska.

Gemenskapsinlägg
Tips för att bygga en planlösning i Lucidchart 🚧

Vanliga frågor

Kan jag ändra tjockleken på väggarna på min planlösning?
Nej. Tjockleken på väggarna i Lucidchart planlösningar är statisk och kan inte ändras.

Kan jag manuellt skriva in specifika mått för en planritningsform?
Nej. Det finns inget sätt att specificera måtten på en planlösningsform. Du kan dock lägga till en anpassad form med anpassade mått som en lösning.

Kan jag skriva in anpassade mått för väggmått?
Nej. Väggmått fylls i automatiskt baserat på dokumentets skala och storleken på väggen. Som en lösning kan du dölja måttet och lägga till en textruta med ett anpassat mått.

Kan jag importera en redigerbar planlösning från en befintlig fil?
Nej. För att påskynda processen att återskapa en planlösning i Lucidchart kan du infoga en bild av en befintlig planlösning och använda lager i Lucidchart för att spåra ovanpå den genom att följa instruktionerna i detta community-inlägg.

Ge feedback på den här artikeln

Har du feedback om den här artikeln? Berätta om din upplevelse här.
