Använd LucidchartCSV-import för processdiagram för att snabbt skapa flödesscheman från en datamängd. Den här artikeln går igenom stegen för att formatera din data och importera den för att generera ett diagram.

Detta är en experimentell funktion. Vissa funktioner kanske inte fungerar som förväntat.

Gratis	Individ	Team	Företag	FedRAMP

Ställ in data

Innan du importerar data måste din CSV uppfylla dessa krav:

Inkluderar alla obligatoriska kolumner.
Varje rad har ett unikt ID.
Endast understödda former används.
Former och formbibliotek är rättstavade och med stora bokstäver.

Tips: Om du vill se ett exempel på korrekt formaterad data klickar du här för att ladda ner ett exempel på en .csv-fil.

Exempel

När du läser igenom avsnitten nedan, referera till det här exemplet för att se den korrekta formateringen i praktiken.

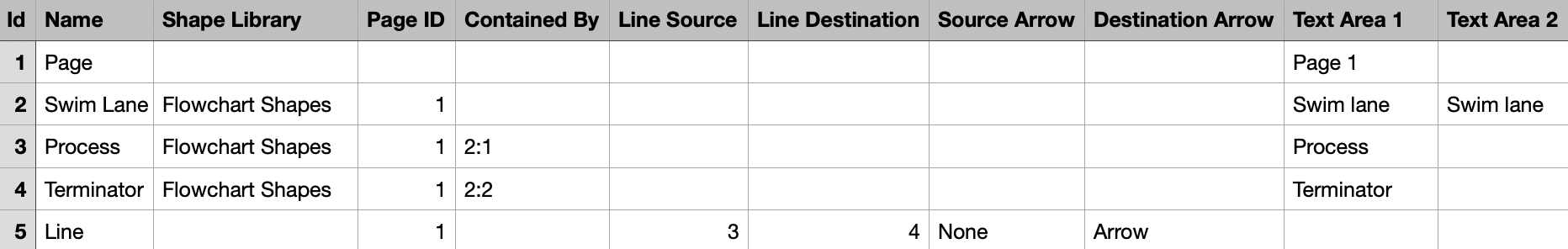

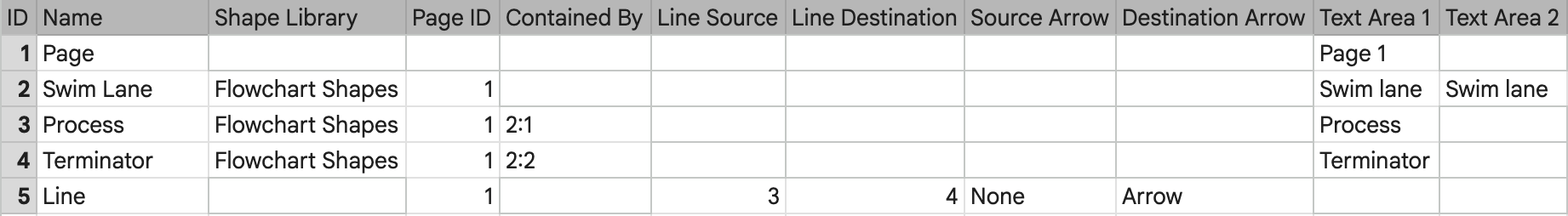

Inmatning

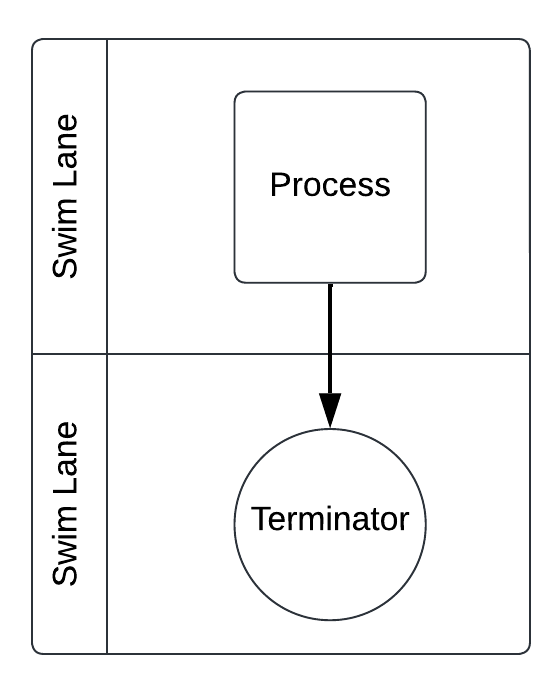

Produktion

Krävs kolumner

Följande kolumner krävs när du formaterar CSV-filen:

Id
Namn
Formbibliotek
Sidans ID
Innehålls av
Textområde 1

Läs avsnitten nedan för mer information om var och en av dessa kolumner.

Id
Varje rad i filen behöver ett unikt ID. Det rekommenderas att börja med "1" och räkna upp för varje ny rad.

namn
Den här kolumnen är till för att identifiera typen av objekt som importeras. Dessa är typerna du kan inkludera:

Sida
Linje
Former som stöds
- För former måste du ange namnet på varje unik formalternativ som "Process" eller "Swim Lane". Kolla in avsnittet nedan för en lista över former som stöds.

Formbibliotek
Varje form som stöds som ingår i filen måste inkludera namnet på dess formbibliotek. De flesta former som stöds kommer från biblioteket "Flödesdiagramformer".

Sid-ID
Varje form och linje måste ange det unika ID:t för sidnumret den är på. Se exemplet ovan, vilket indikerar att alla objekt finns på sida 1.

Innehålls av
Medan "Innehålls av" är en obligatorisk kolumn, fyller den bara i data för former som finns inuti en behållare, till exempel en simbana.

För grundläggande behållare innehåller den här kolumnen endast ID för behållarformen. För simbanor visar kolumnen först ID:t för simbanans form, följt av ett kolon (:) och simbanans rad där formen visas.

I exemplet ovan anger "2:1" att "Process"-formen finns inom den första raden av simbanan (ID #2), och "2:2" indikerar att "Terminator"-formen finns i andra raden i simbanan.

Textområde 1
Även om den här kolumnen krävs, behöver den bara inkludera data om ett objekt i datamängden innehåller text. För sidor används denna kolumn för sidans titel. För former och linjer används den här kolumnen för att indikera text i formen eller på linjen.

Valfria kolumner

Kolumnerna nedan är valfria när du ställer in data för din processdiagramimport:

Linjekälla
Linjedestination
Källpil
Destinationspil
Textområde [n]

Läs avsnitten nedan för mer information om var och en av dessa kolumner.

Linjekälla/linjedestination
Den här kolumnen är nödvändig för alla "Linje"-rader i din datauppsättning och bör innehålla ID:t för formen där linjen kommer från och ID:t för var linjen slutar. Om linjen inte slutar vid en form ska denna kolumn lämnas tom.

Källpil/Destinationspil
Den här kolumnen är nödvändig för alla "Linje"-rader i din datauppsättning och bör innehålla ett av följande alternativ:

Inget
Pil
Öppna pilen
Ihålig pil

Detta indikerar stilen för linjens slutpunkt vid källan och destinationen.

Textområde [n]
Om en form eller linje innehåller flera textområden, bör den här kolumnen inkludera dessa textstycken. Datauppsättningen kan innehålla så många "Textområde"-kolumner som behövs.

Former som stöds

Import av processdiagram stöder sidor, linjer och ett urval av former från biblioteket "Flödesdiagramformer". Följande former stöds:

Simbana
- Endast horisontella simbanor stöds för import, men kan justeras manuellt på arbetsytan
Process
Beslut
Slutpunkt
Dokument
Förberedelse
Data (I/O)
Databas
Fördröjning
Anslutning
Eller
Display
Anteckning

Linjer som förbinder formerna ovan stöds också.

Obs: Importen fungerar bara korrekt om namnet på form- och formbiblioteket visas exakt som ovan, inklusive versaler.

Importera dina data

När dina data är korrekt formaterade, importera ditt processdiagram till Lucidchart genom att följa dessa steg:

Öppna ett Lucidchart-dokument.
Klicka på Importera data längst ned på panelen Former till vänster.
Välj Processdiagram från navigeringsmenyn på vänster sida av panelen som visas.
Klicka på Importera dina data.
Välj en CSV-fil(er) från din enhet.
Klicka på Importera.

Ditt processdiagram kommer att visas i Lucidchart-dokumentet.

Vanliga frågor

Kan jag ange vilken text och formstil jag vill ha på mitt processdiagram i CSV-filen?
Nej. Det finns inget sätt att lägga till stil och formatering som typsnitt och färg till CSV-filen.

Varför visas inte mitt diagram exakt som jag förväntade mig?
Lucidchart kommer att tolka data för att göra diagrammet så logiskt som möjligt, men i vissa fall, särskilt med komplexa datauppsättningar, kan du märka överlappande linjer, former eller text. I dessa fall kan du manuellt justera objekt på canvas efter behov.
