Läs den här artikeln för att bekanta dig med Lucidscale. Lär dig hur du skapar nya modeller, lägger till autentiseringsuppgifter och datakällor i din datahubb och går igenom de funktioner som är tillgängliga i din modell. När du är redo kan du läsa våra artiklar för steg-för-steg-instruktioner för att importera och hantera infrastrukturdata för AWS, Azureoch Google Cloud (tidigare GCP).

Lucidscale är tillgängligt för att Lucid Suite Enterprise konton som ett tilläggsköp med molnacceleratorn. Mer information om molnacceleratorn finns i vår översiktsartikel om Cloud Accelerator .

Titta: Välkommen till Lucidscale

En Lucidscale-modell

En Lucidscale-modell är en samling visualiseringar (kallade vyer) som tillämpas på dina importerade data. Du kan automatiskt generera en modell från dina importerade data och använda inbyggda vymallar eller skapa egna anpassade vyer. En Lucidscale-modell motsvarar ett Lucidchart Document och en Lucidspark Board.

Låt oss nu titta på de funktioner och funktioner som finns tillgängliga med en Lucidscale-licens.

Menyn Dokument

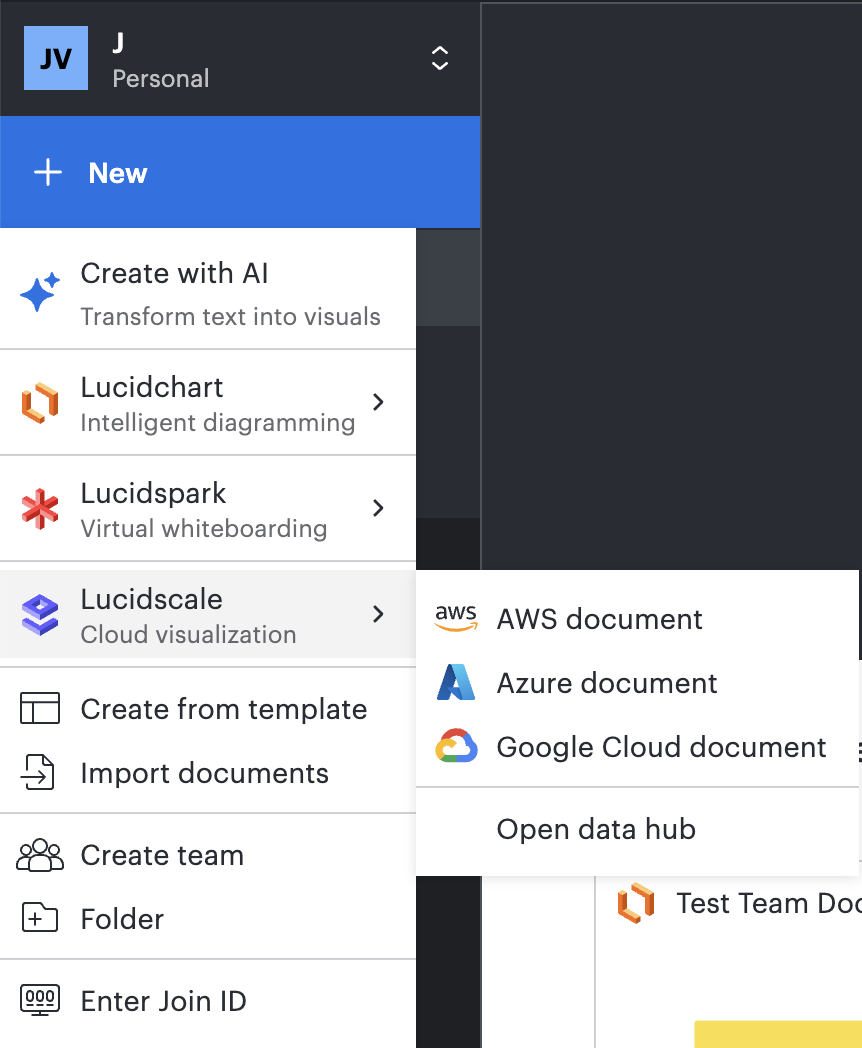

Skapa en ny modell

Välj +Ny.
Håll markören över Lucidscale.
Välj AWS, Azure eller Google Cloud.
Välj en befintlig datakälla eller lägg till en ny datakälla genom att klicka på + Importera (Konto, Prenumeration, Projekt).
Slutför de uppmanade stegen för att importera dina infrastrukturdata och återge dina resurser i en Lucidscale-modell.

Öppna en befintlig modell

Välj rullgardinsmenyn Dokument.
- Om du har många dokument kan du använda sökfunktionen för att hitta ett dokument.
Håll muspekaren över Lucidscale-modellpanelen och klicka på Öppna.

Data Hub

Data Hub är där du kan lägga till nya och hantera befintliga AWS-konton, Azure-prenumerationer eller Google Cloud-projekt , samt sparade inloggningsuppgifter.

Följ dessa steg för att komma åt Data Hub:

Navigera till Lucids hemsida.
Välj Data Hub på navigeringsmenyn längst ned till vänster på sidan.

På fliken Importerade konton (AWS), Importerade prenumerationer (Azure) eller Importerade projekt (Google Cloud) kan du:

Visa alla sparade datakällor (konton, prenumerationer, projekt) som kan användas för att skapa Lucidscale-modeller.
Importera ett nytt konto, prenumeration eller projekt som datakälla.
Välj trepunktsmenyn bredvid datakällan till Radera eller Uppdatera data från molnleverantören.
- Obs! Alternativet Uppdatera data stöds endast för datakällor som är associerade/tillagda med inloggningsuppgifter för molnleverantörer.
Välj trepunktsmenyn för att skapa en ny modell.

Läs mer om hur Data Hub fungerar med AWS, Azure och Google Cloud.

En referens är en hemlighet (eller uppsättning hemligheter) som används av Lucidscale för användarnas räkning för att få tillgång till deras molninfrastrukturdata. På fliken Sparade inloggningsuppgifter kan du:

Visa alla sparade inloggningsuppgifter.
Lägg till en ny referens.
Välj trepunktsmenyn bredvid ett konto för att ta bort referens.
Välj menyn med tre punkter för att dela autentiseringsuppgifter som du har genererat med andra användare på ditt konto.

Läs mer om inloggningsuppgifter för molnleverantörer: Hantering, användning och säkerhet.

Översikt över modellen

När du har skapat en modell, läs följande för att bekanta dig med Lucidscale-arbetsytan.

Notera: Bilderna kommer från en AWS-modell och kommer att skilja sig något från leverantör.

Rubriken

Från rubriken kan du klicka på:

Du klickar på Lucidscale-ikonen för att gå tillbaka till dokumentsidan eller utnyttja Universell arbetsyta för att byta Lucid-produkter för att redigera ditt dokument.
Titeln på dokumentet för att byta namn på det.
Stjärnikonen för att lägga till dokumentet till dina stjärnmärkta objekt.
Ikonen för modellalternativ för att komma åt en mängd olika alternativ, såsom publicering och inbäddning, export av en ögonblicksbild och utskrift, anpassning av dina renderingsinställningar genom att slå på eller av WebGL och navigeringsläge för att växla mellan styrplatta och mus.
Modelldatamenyn i det övre vänstra hörnet av din öppna modell för att se bifogade datakällor, se datumet då modellen senast synkroniserades, öppna datahubben och synkronisera din modell med uppdaterad data.
Kikarikonen för att komma åt Feature Find, som kan hjälpa dig att hitta Lucidchart-funktioner i arbetsytan.
Kommentarsikonen för att kommentera dokumentet och diskutera idéer med medarbetare. För mer information, se vår Collaborate in Lucid- artikel.
Videoikonen för att öppna Loom-integrationen och spela in en video. För att lära dig mer, se vår Spela in video i Lucid- artikel.
Dela-ikonen för att öppna delningsdialogrutan och bjuda in medarbetare eller skapa en delbar länk. För att lära dig mer, kolla in vår Dela med medarbetare i Lucid- artikel.
Din profilbild eller initialer i det övre högra hörnet för att uppdatera din profilbild, navigera till Kontoinställningar eller logga ut.

Visningsmeny

Välj en viss vy från menyn för att se den på din Lucidscale-modell.

Välj rullgardinsmenyn för en viss vy för att:

Byt namn på vyn
Duplicera en aktuell vy med automatisk layout eller manuell layout
Exportera konfiguration som JSON
Ta bort vyn

Välj plusikonen längst till höger på menyn Vyer för att lägga till ytterligare vyer. Välj ikonen med tre punkter för att importera vykonfigurationer eller exportera alla vykonfigurationer.

Läs mer om hur du arbetar med vyer i AWS, Azure och Google Cloud.

Not: Du kan skapa och manuellt justera layouten för din modell med hjälp av en manuell layoutvy. Dessa manuella layoutvyer kan antingen skapas från grunden eller genom att använda befintliga automatiska layoutvyer som utgångspunkt. Till skillnad från i en automatisk layoutvy kommer resurser som läggs till manuellt i dina modelldata efter synkronisering inte automatiskt att läggas till på arbetsytan. Du måste placera dessa resurser manuellt genom att dra och släppa på arbetsytan eller genom att klicka på "öga"-ikonen för enskilda resurser.

Formateringsfältet

Struktur: Använd menyn Strukturkontroll för att styra den övergripande hierarkin för din modell. För att lära dig mer om hur detta fungerar, se strukturkontrollinstruktionerna under denna punktlista.
Filter: Du kan skapa regler som filtrerar entiteter i din modell baserat på metadata som är associerade med resursen. Läs mer om hur du arbetar med filter i AWS, Azure och Google Cloud.
Villkorlig formatering: Du kan skapa formateringsregler som framhäver resurser i din modell för att förbättra synlighet och navigering. Läs mer om hur du använder villkorlig formatering med resursmetadata i Lucidscale.
Diagram med friformsformer: Detta alternativ exporterar din Lucidscale-modell till ett nytt Lucidchart-diagram där du kan göra standarddiagram. Du kan inte komma åt Lucidscale-funktionalitet i Lucidchart-diagrammet, men du kan fritt flytta former runt canvas och tillämpa stilistiska ändringar på dem (som färg och storlek).

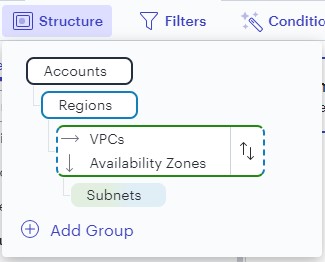

Strukturkontroll

Använd strukturkontrollmenyn för att styra modellens övergripande hierarki.

Klicka på + Lägg till grupp för att lägga till ett nytt element.
Håll muspekaren över en grupp och klicka på X föratt ta bort.
Ändra ordning på hierarkin genom att markera pilarna (inte tillgängligt för alla grupper)

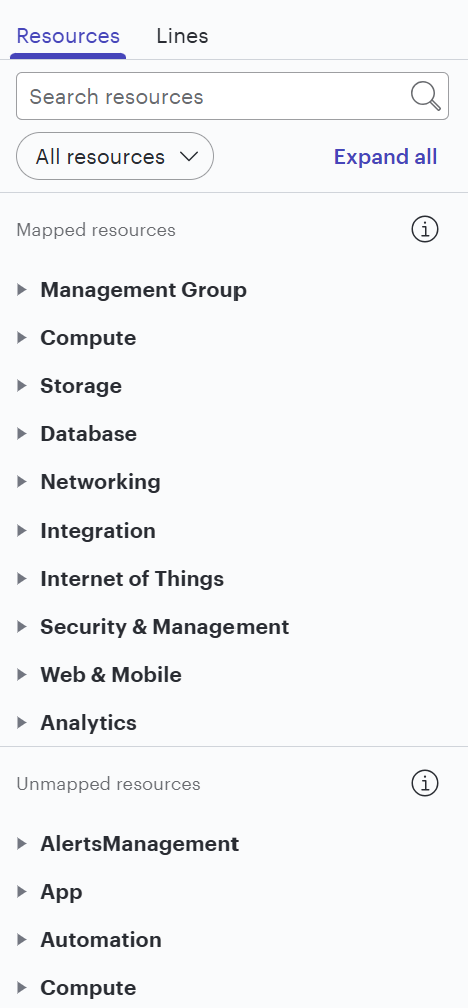

Resurser och linjer

Öppna panelen längst upp till vänster om din modell för att arbeta med resurser och linjer.

mappade-och-omappade-resurser-i-lucidscale-model

I menyn Resurser kan du:

Se alla resurser i modellen.
Navigera till en entitet i modellen genom att välja rullgardinsmenyn Resurs och klicka på den enhet du vill visa i listan.
Dölj en mappad resurs genom att välja ögonikonen.
- Du kan se förhållandet mellan dolda/befintliga objekt till höger om resursen.
Klicka och dra omappade resurser till din modell.

Läs mer om hur du arbetar med resurser i AWS, Azure och Google Cloud.

I menyn Rader kan du:

Markera kryssrutan bredvid en rad om du vill återge rader mellan entiteter.
Se fler alternativ genom att välja rullgardinsmenyn för en rad.
Redigera linjens färg, stil och typ genom att markerapennikonen bredvid en linje.

Läs mer om att arbeta med linjer i AWS, Azure och Google Cloud.

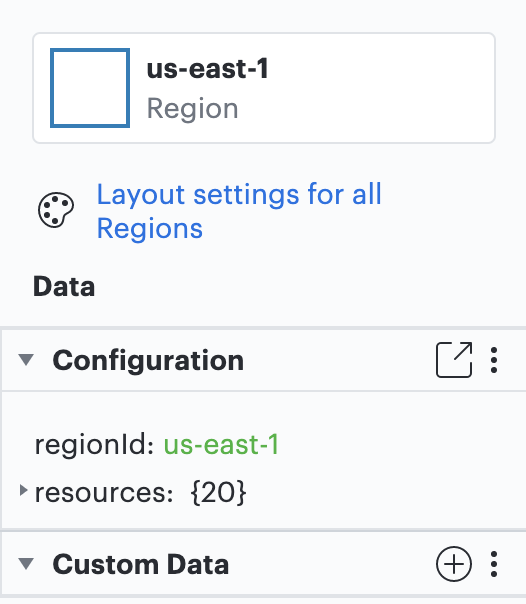

Data- och layoutinställningar

Öppnapanelen längst upp till höger om din modell för att se metadatafälten som är kopplade till dina renderade resurser och få tillgång till layoutinställningarna för diagrammet. Vad du ser i den här panelen beror på vilka enheter du har valt i modellen.

Vad är data_and_layout_settings_panel_in_lucidscale.png

I datamenyn kan du:

Välj en entitet för att visa dess metadata.
Visa en enhets datakonfiguration.
- Klicka på listrutan för en entitet om du vill visa mer information.
Visa och lägg till anpassade data.
Se resurser som är länkade via metadata till en vald resurs under "Relaterade resurser".

Läs mer om hur du arbetar med datapanelen i AWS, Azure och Google Cloud.

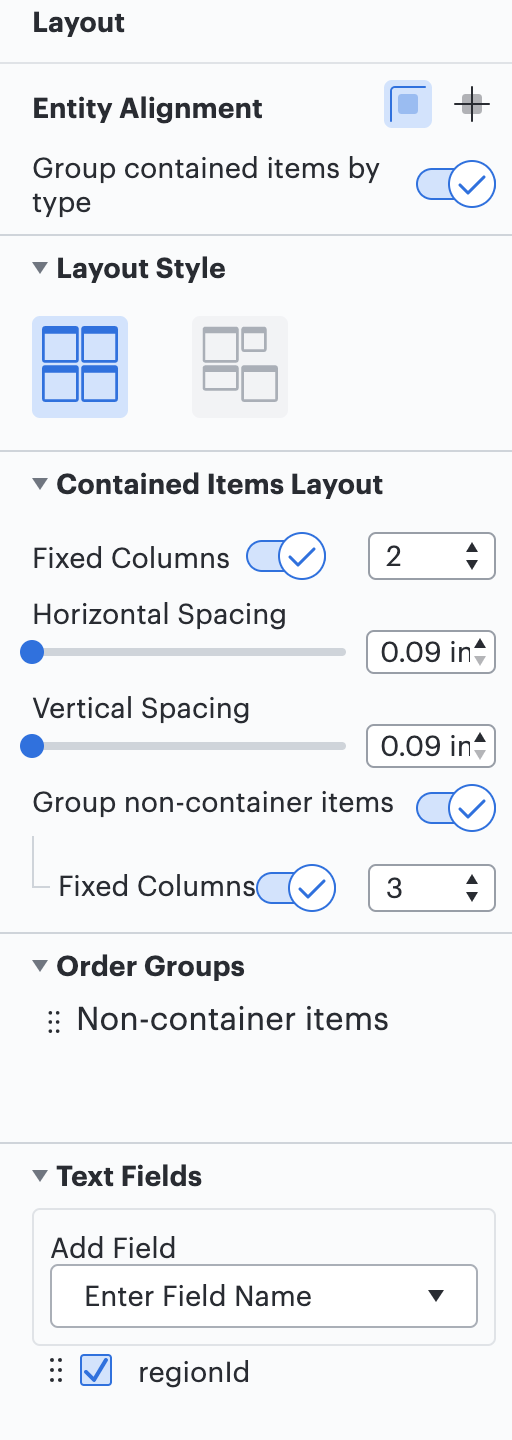

I layoutinställningsmenyn kan du:

Justera entitetsjustering.
Ställ in layoutstil.
Konfigurera layout för innehållna objekt. Detta inkluderar:
- Sortera ordning
- Horisontellt och vertikalt avstånd mellan enheter
- Ställa in fasta kolumner
Gruppera innehållna objekt efter typ genom att klicka på växeln.
- När denna växling är aktiverad visas en rullgardinsmeny för Ordergrupper med fler justeringsalternativ.
Lägg till eller ta bort textfält.

Vad är layout_menu_in_a_lucidscale_model_with_entity_alignment_layour_style_and_contained_items_layout_settings.png

Läs mer om hur du arbetar med modelllayout i AWS, Azure och Google Cloud.

Resurser

För att lära dig mer om Lucidscale, utforska de ytterligare resurserna nedan. Dessa resurser är endast tillgängliga på engelska.

Videospellistor

Lucidscale för AWS

Lucidscale för Azure

Lucidscale för GCP
