Используйте облачные рамки для визуализации облачной инфраструктуры в Lucidchart.

Создайте новый документ с импортированными облачными данными.

После импорта данных облачной инфраструктуры из AWS, Microsoft Azure или Google Cloud в Lucid Data Hub вы можете автоматически отобразить эти данные в визуализации, выполнив следующие шаги:

1. Выберите пункт «Центр данных» в меню навигации в левой части главной страницы Lucid.
2. Выберите AWS, Microsoft Azure или Google Cloud из предложенных вариантов слева.
3. Нажмите кнопку «Создать новый документ» в верхней части страницы.
4. Выберите, какие источники данных вы хотите использовать.
5. Нажмите кнопку «Далее» в правом нижнем углу.
6. Введите название документа.
7. Нажмите кнопку «Создать документ» в правом нижнем углу.

После создания нового документа Lucidchart перейдите к следующему разделу, чтобы узнать, как добавить облачные данные на холст.

Визуализируйте облачные данные на холсте.

После импорта облачных данных в документ Lucidchart , вы можете добавить фигурки на холст следующими способами:

• Cloud Agent (только для AWS): С помощью Cloud Agent вы можете использовать ИИ Lucid для генерации целевой инфраструктуры AWS непосредственно в Lucidchart. Полные инструкции см. в нашей статье «Использование Cloud Agent ИИ Lucid для построения архитектуры диалога в Lucidchart .
• Диаграмма произвольной формы: добавьте фигуру облака на холст вручную с помощью диаграммы произвольной формы, что позволит вам создать индивидуальную диаграмму. Подробные инструкции см. в нашей статье " Свободная форма диаграммы с использованием облачной инфраструктуры в Lucidchart .
• Облачные фреймы: Облачный фрейм — это автоматизированная визуализация ваших облачных данных. В рамках облачной платформы можно создать несколько представлений, каждое из которых отображает вашу инфраструктуру с разных точек зрения. В оставшейся части статьи содержится информация о том, как настроить облачную рамку с помощью различных представлений и других параметров отображения.

Добавьте рамку с облаками на холст.

Чтобы добавить облачную рамку в документ Lucidchart, выполните следующие действия:

1. Выбирать Значок облачных ресурсов на основной панели инструментов в левой части страницы.
2. Нажмите на рамку «Облако» в верхней части панели.

Создавайте и управляйте представлениями.

Представления — это различные визуализации, которые вы создаете в рамках одного кадра, позволяющие визуализировать архитектуру и ресурсы с разных точек зрения — каждое из них применяет различную конфигурацию структуры, фильтров и параметров компоновки к одним и тем же импортированным данным.

При создании нового документа визуализированная инфраструктура автоматически отображается в представлении «Сводная информация об инфраструктуре».

Переключиться на новый вид

Чтобы переключиться на новый режим просмотра, выполните следующие действия:

1. Выберите облачную рамку в документе Lucidchart.
2. В открывшейся панели справа щелкните раскрывающееся меню в разделе «Текущий вид».
3. Выберите новый вид.

Создать новый вид

Для создания нового представления выполните следующие действия:

1. Выберите облачную рамку в документе Lucidchart.
2. В открывшейся панели справа щелкните раскрывающееся меню в разделе «Текущий вид».

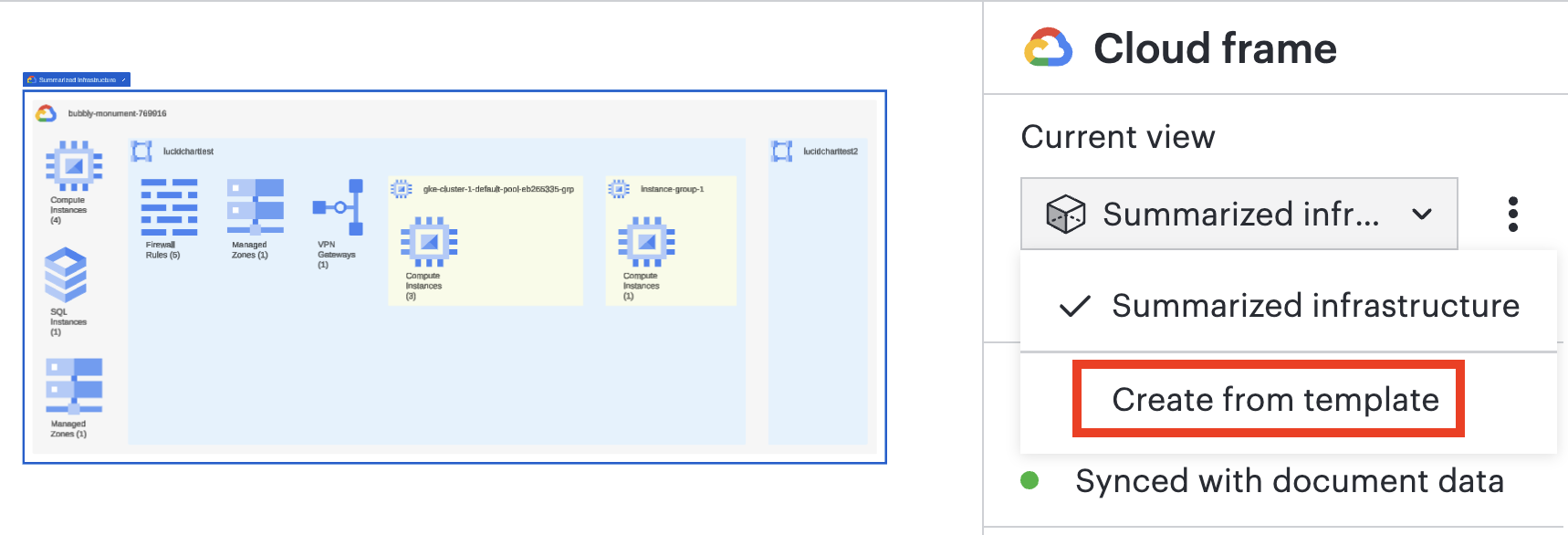

3. Выберите «Создать из шаблона».

4. Выберите шаблон из предложенных вариантов или нажмите «Пропустить». Мне нужно пустое поле в левом нижнем углу.
   • Дополнительные сведения о шаблоне см. в разделе « Доступный шаблон представления для AWS, Microsoft Azure и Google Cloud ниже.
   • Дополнительную информацию о создании начального вида с нуля см. в разделе « Виды, созданные вручную» ниже.
5. Если вы выбрали шаблон, нажмите кнопку «Сгенерировать» в правом нижнем углу.

Управление существующим представлением

Чтобы получить доступ к различным настройкам существующего представления, выполните следующие действия:

1. Выберите облачную рамку в документе Lucidchart.
2. В открывшейся справа панели щелкните значок с тремя точками справа от раскрывающегося списка «Текущий вид».
3. Выберите один из следующих вариантов:
   • Переименуйте представление.
   • Создайте дубликат вида с автоматической или ручной компоновкой.
   • Экспорт конфигурации для текущего представления или для всех представлений.
   • Импортируйте конфигурации представления из JSON-файла.
   • Изменить рисунок библиотеки.
   • Удалить вид.

Доступный шаблон представления для AWS, Microsoft Azure и Google Cloud

Виды компоновки вручную

Режим ручного просмотра компоновки позволяет получить доступ к макету, в котором вы контролируете размещение фигур и можете вносить изменения вручную. Чтобы добавить контейнеры и ресурсы на холст, перетащите их из панели «Облачные ресурсы» в левой части экрана на холст.

Настройте отображение облачной инфраструктуры в Lucidchart.

Просмотреть ресурсы

Чтобы просмотреть все типы ресурсов, поддерживаемые Lucid, выберите Значок облачных ресурсов на основной панели инструментов в левой части страницы. Воспользуйтесь строкой поиска, чтобы найти нужный тип ресурса в этом списке.

Показать или скрыть ресурсы на холсте

Чтобы изменить отображаемые на холсте ресурсы, выполните следующие действия:

1. Выберите облачную рамку в документе Lucidchart.
2. В открывшейся справа панели прокрутите до раздела «Видимость ресурсов».
3. Установите флажок рядом с типом ресурса, чтобы отобразить или скрыть все ресурсы этого типа в текущем представлении.
   • Выберите тип ресурса, чтобы показать или скрыть Индивидуальные ресурсы.

Показать линии между ресурсами

Линии облачной инфраструктуры отображают взаимосвязь между ресурсами на основе метаданных ресурсов. Чтобы включить или выключить видимость линий, выполните следующие действия:

1. Выберите облачную рамку в документе Lucidchart.
2. В открывшейся панели справа нажмите «Макет» под раскрывающимся списком «Текущий вид».
3. Установите или снимите флажок справа от категории строки, чтобы изменить ее видимость.
   • Нажмите стрелку слева от каждой категории строк, чтобы изменить видимость определенных типов строк.
   • Настройте стиль для каждого типа строк, щелкнув по нему.

Просмотреть метаданные фигура

Выберите Индивидуальный ресурс на холсте, чтобы открыть его панель данных в правой части холста. На этой панели выберите «Данные» под плиткой ресурса, чтобы просмотреть метаданные, связанные с этим индивидуальным ресурсом.

Настройте параметры компоновки ресурсов.

Вы можете применять параметры макета к определенным типам ресурсов в документе, а также к ресурсам типа контейнера, в котором они отображаются. Чтобы получить доступ к настройкам компоновки для типа контейнера или ресурса, выполните следующие действия:

1. Выберите в документе контейнер или Индивидуальный ресурс.
2. В открывшейся справа панели нажмите кнопку «Макет» в верхней части панели.

На панели «Макет» можно внести следующие изменения:

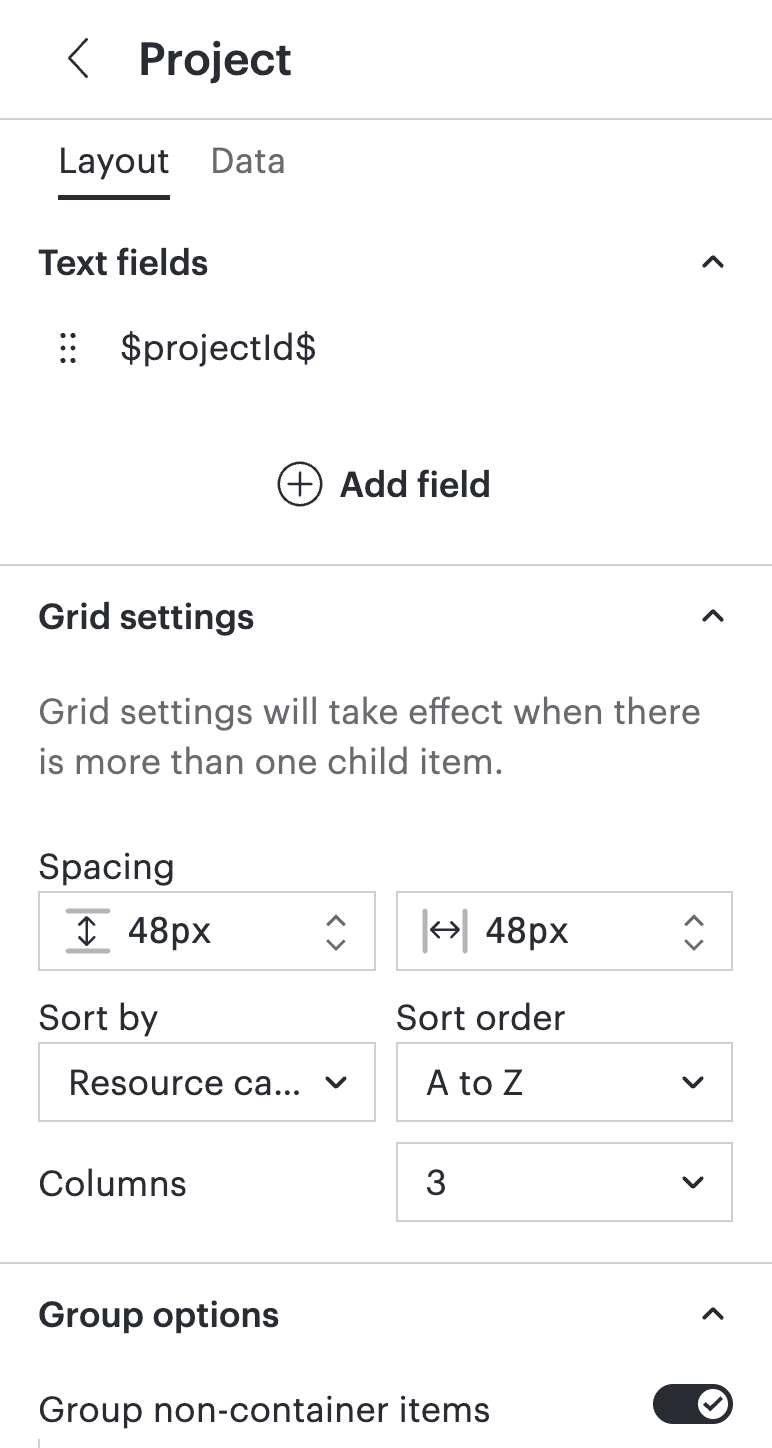

Контейнеры

• Свернуть или развернуть контейнер.
• Добавление или редактирование текстовых полей.
  • Щелкните значок с тремя точками справа от текстового поля, чтобы отобразить или скрыть его на холсте или удалить из контейнера. Выберите «Скрыть пустое поле» , чтобы скрыть поле, если оно не содержит значения.
• Настройте параметры сетки, такие как интервалы, количество столбцов и порядок сортировки.
• Сгруппируйте не включенные в общую таблицу ресурсы в определенное количество столбцов.
• Группируйте ресурсы по типу.
• Измените порядок отображения групп в контейнере.

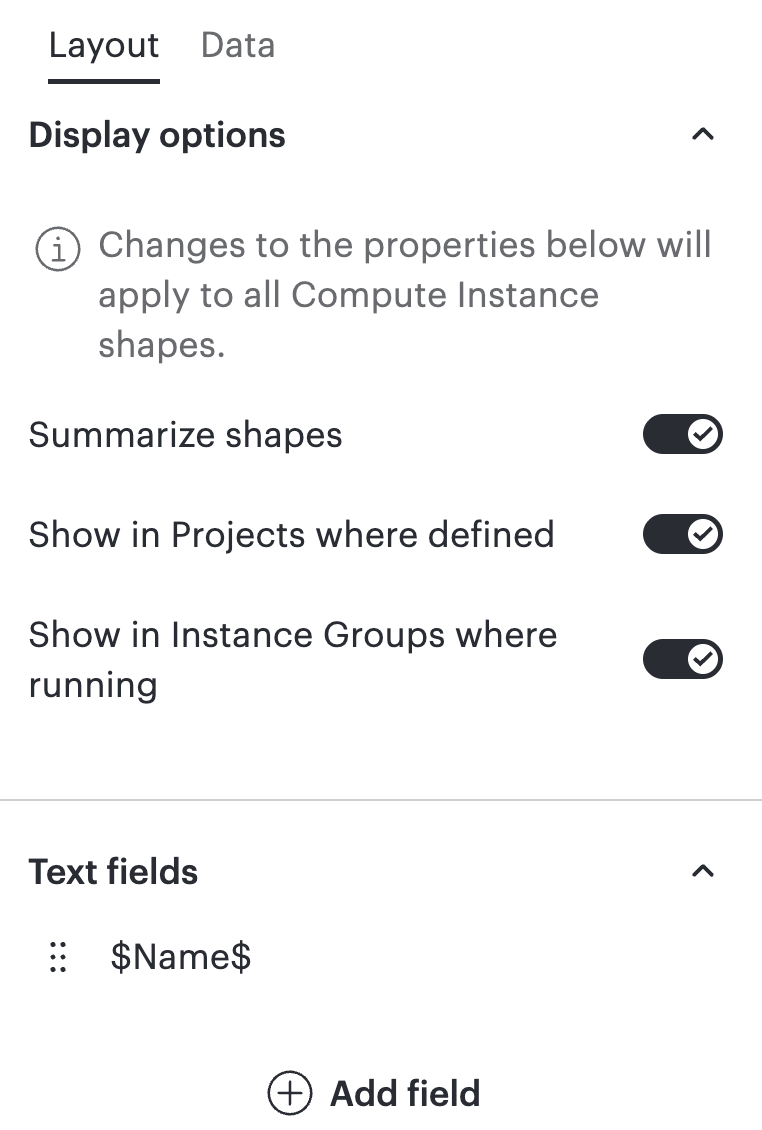

Ресурсы

• Обобщите фигура. При включении этой функции ресурсы одного типа объединяются в одну фигуру со значком, указывающим количество объединенных индивидуальных ресурсов.
• Настройте параметры отображения, например, место отображения ресурса на экране.
• Добавление или редактирование текстовых полей.
  • Щелкните значок с тремя точками справа от текстового поля, чтобы отобразить или скрыть его на холсте или удалить из ресурса. Выберите «Скрыть пустое поле» , чтобы скрыть поле, если оно не содержит значения.

Структурный контроль

Вы можете управлять организационной иерархией облачной инфраструктуры, выполнив следующие шаги:

1. Выберите облачную рамку в документе Lucidchart.
2. В открывшейся панели справа нажмите «Макет» под раскрывающимся списком «Текущий вид».
3. В разделе «Структура» вы можете:
   • Нажмите кнопку «+ Добавить группу» , чтобы добавить контейнеры в визуальную иерархию представления.
   • Удалять контейнеры или группы из иерархии можно, наведя курсор на группу и нажав на крестик (X).

В зависимости от поставщика вы можете добавить в иерархию документа следующие группы:

• AWS: учетные записи, регионы, VPC, зоны доступности, группы безопасности, кластеры ECS, подсети.
• Google Cloud: Проекты, Сети, Подсети, Кластеры GKE, Пулы узлов, Группы экземпляров
• Microsoft Azure: подписки, группы ресурсов, виртуальные сети, подсети

Применить фильтры

Фильтры просмотра исключают ресурсы, не соответствующие критериям фильтра. Фильтрация контейнера также исключает из его содержимого ресурсы этого контейнера.

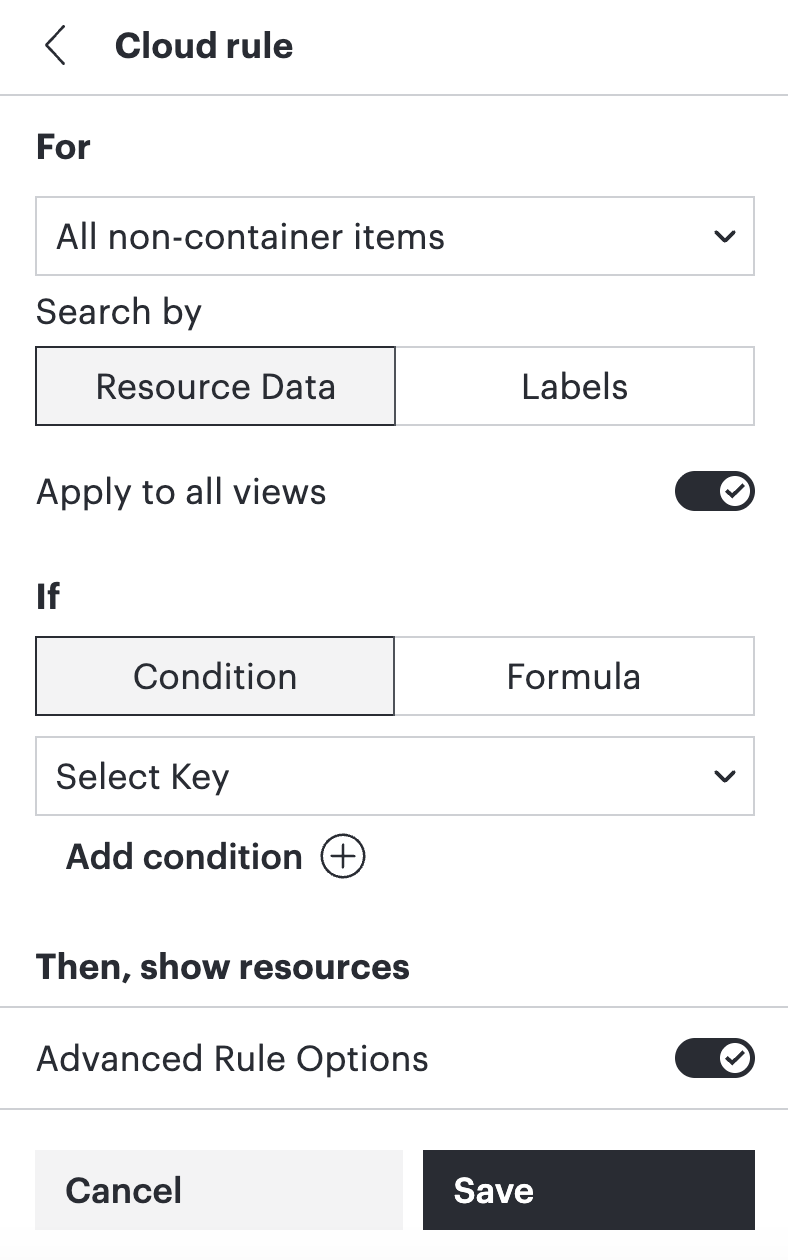

Чтобы добавить новый фильтр, выполните следующие действия:

1. Выберите облачную рамку в документе Lucidchart.
2. В открывшейся панели справа нажмите «Данные» под раскрывающимся списком «Текущий вид».
3. В разделе «Фильтры» нажмите «Управление фильтрами ».
4. Нажмите «Создать новое правило фильтрации».
5. В разделе «Для» выберите тип ресурса, к которому должен применяться фильтр.
6. В разделе «Поиск по» выберите «Данные ресурса» или «Метки» , чтобы определить, к каким данным будет применяться фильтр.
7. При желании можно включить параметр «Применить ко всем представлениям», чтобы применить этот фильтр ко всем остальным представлениям в документе.
8. В разделе «Если» используйте выпадающие списки, чтобы определить условие, или выберите «Формула» , чтобы использовать формулу в качестве условия.
   • Нажмите «Добавить условие», если хотите использовать несколько условий для фильтра.
9. Нажмите «Сохранить».

Изображение будет подстраиваться под параметры фильтра. Чтобы отключить фильтр, нажмите «Управление фильтрами», а затем снимите флажок слева от названия фильтра.

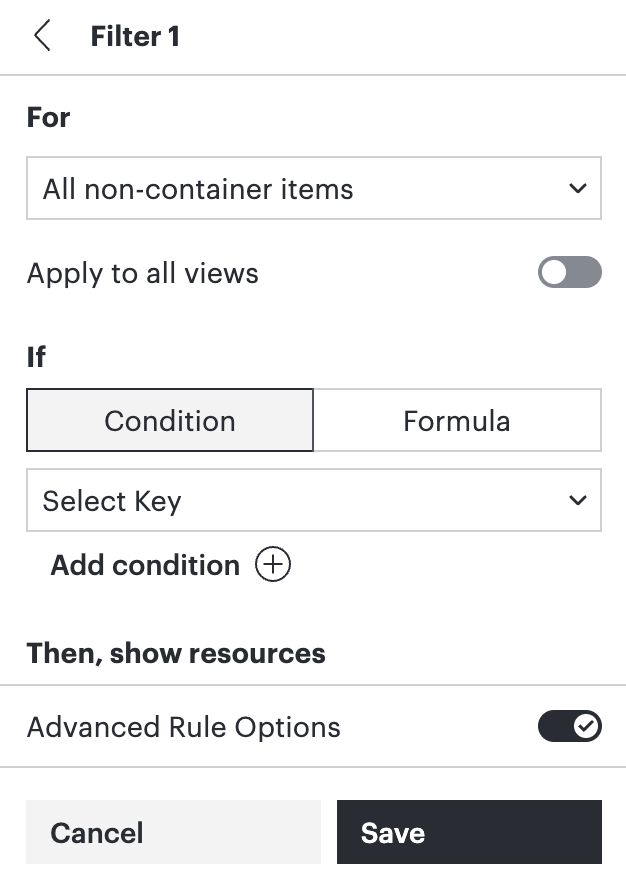

Чтобы управлять существующим фильтром для всех представлений, выполните следующие действия:

1. Выберите облачную рамку в документе Lucidchart.
2. В открывшейся панели справа нажмите «Данные» под раскрывающимся списком «Текущий вид».
3. В разделе «Фильтры» нажмите «Управление фильтрами ».
4. Нажмите на значок с тремя точками в правом верхнем углу фильтра.
5. Здесь можно:
   • Переименуйте фильтр.
   • Отредактируйте условия фильтра.
   • Скопируйте фильтр в текущий вид.
   • Примените фильтр ко всем представлениям в документе.
   • Удалите фильтр.
