Благодаря функции свободной формы диаграммы (бета-версия) вы можете перетаскивать ресурсы облачной инфраструктуры на холст, чтобы создать настраиваемую диаграмму.
Эта функция доступна для аккаунтов с Акселератор облаков. Свяжитесь с отделом продаж , чтобы приобрести Акселератор облаков для вашей Корпоративной учетной записи.
Введение в схему произвольной формы
Вы можете создать диаграмму Lucidchart произвольной формы, используя импортированные данные облачной инфраструктуры. Свободноформованные схемы разрабатываются вручную. Это означает, что вы сами определяете точное расположение каждого ресурса на холсте, что дает вам полный контроль над его компоновкой.
Это отличается от работы с облачной рамкой, которая автоматически генерирует макет, применяя правила к импортированным данным.
Автоматическая визуализация
Если вам нужна автоматическая визуализация, а не ручная компоновка, после импорта данных облачной инфраструктуры из AWS, Microsoft Azure или Google Cloud в Lucid Data Hub у вас есть два варианта:
- Облачные фреймы: Облачный фрейм — это автоматизированная визуализация ваших облачных данных. В рамках облачной платформы можно создать несколько представлений, каждое из которых отображает вашу инфраструктуру с разных точек зрения. Для получения более подробной информации ознакомьтесь с нашей статьей «Использование облачных фреймов для визуализации облачной инфраструктуры в Lucidchart» .
- Cloud Agent (только для AWS): С помощью Cloud Agent вы можете использовать ИИ Lucid для генерации целевой инфраструктуры AWS непосредственно в Lucidchart. Для получения более подробной информации ознакомьтесь с нашей статьей «Использование Cloud Agent ИИ Lucid для построения архитектуры диалога в Lucidchart .
Два способа создать диаграмму произвольной формы
Существует два основных метода создания нового документа диаграммы произвольной формы:
- Из центра обработки данных
- Из командной строки с помощью Cloud Agent (бета-версия)
Из центра обработки данных
Чтобы создать произвольную схему Lucidchart с использованием импортированных облачных данных, выполните следующие шаги:
- Выберите пункт «Центр данных» в нижней части навигационного меню в левой части страницы.
- В списке поставщиков выберите: AWS, Microsoft Azure или Google Cloud.
- Нажмите кнопку «+ Создать новый документ» в верхней части страницы.
- Выберите существующий источник данных.
- Для AWS выберите хотя бы одну учетную запись.
- Для Microsoft Azure выберите хотя бы одну подписку.
- Для Google Cloud выберите хотя бы один проект.
- Нажмите кнопку «Выбрать [источник данных]» в правом нижнем углу.
- В зависимости от поставщика услуг, «источником данных» может быть учетная запись, подписка или проект.
- В разделе «Тип документа» выберите «Свободный формат».
- Нажмите кнопку «Создать документ» в правом нижнем углу.
Из командной строки с помощью Cloud Agent (бета-версия)
В качестве альтернативы вы можете использовать подсказки на естественном языке для настройки диалога с помощью облачного агента. Это доступно пользователям Акселератор облаков с доступом к бета-версии. В настоящее время доступно только для AWS.
Cloud Agent позволяет создавать полностью редактируемые, связанные с данными произвольные диаграммы на основе импортированных облачных данных с использованием подсказок на естественном языке, предлагая быстрый и интуитивно понятный способ создания диаграмм, соответствующих вашим конкретным архитектурным потребностям.
Узнайте больше: Для получения дополнительной информации и пошаговых инструкций ознакомьтесь с нашей статьей «Использование облачного агента ИИ Lucid для построения архитектуры диалога в Lucidchart .
Настройка схемы произвольной формы
После создания произвольной формы графика на основе облачных данных, возможности настройки становятся очень гибкими. Далее вы найдете инструкции по доступу к вашим данным и управлению ими.

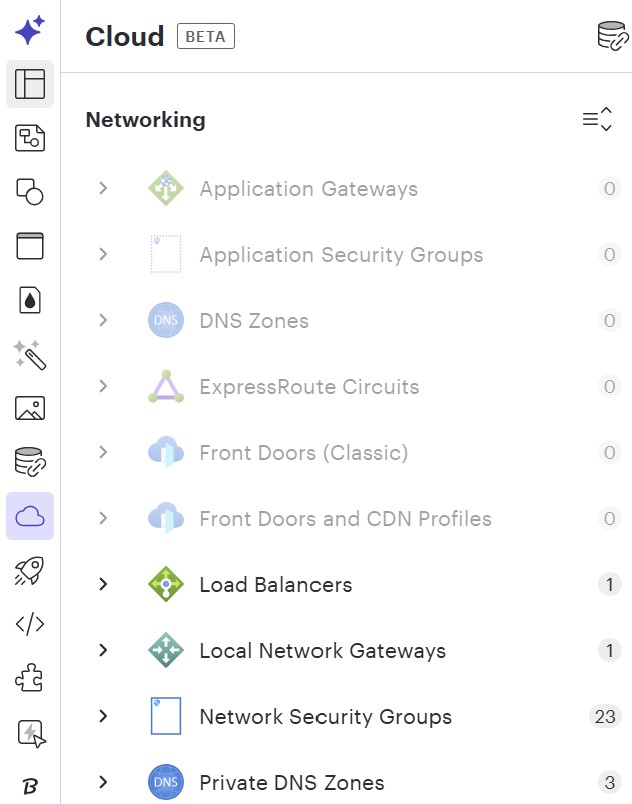

Перейдите в меню «Облако».

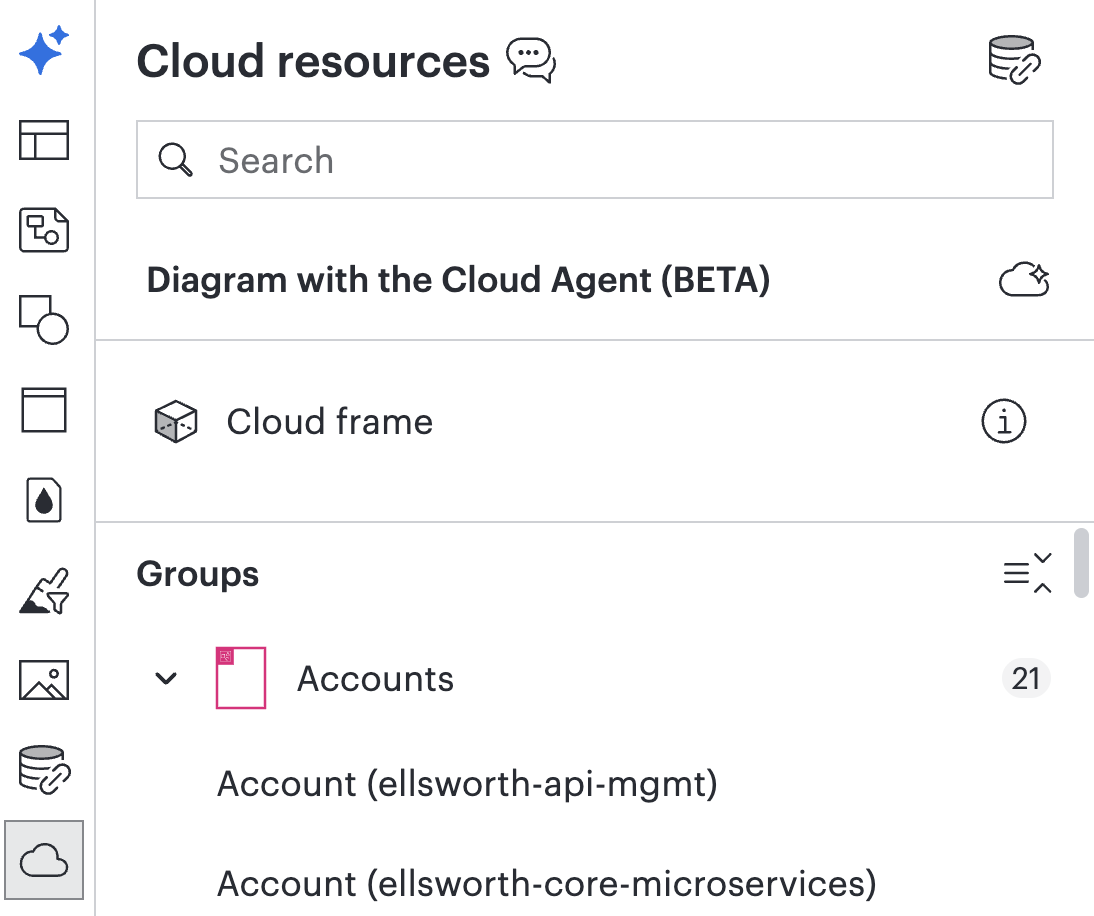

Выбирать Для доступа к импортированным данным используйте значок облачных ресурсов на основной панели инструментов в левой части страницы. Используйте значки стрелок слева от типа ресурса, чтобы развернуть или закрыть список ресурсов. Затем вы можете перетащить ресурсы на холст, чтобы вручную их расшифровать.
Просмотреть метаданные ресурса

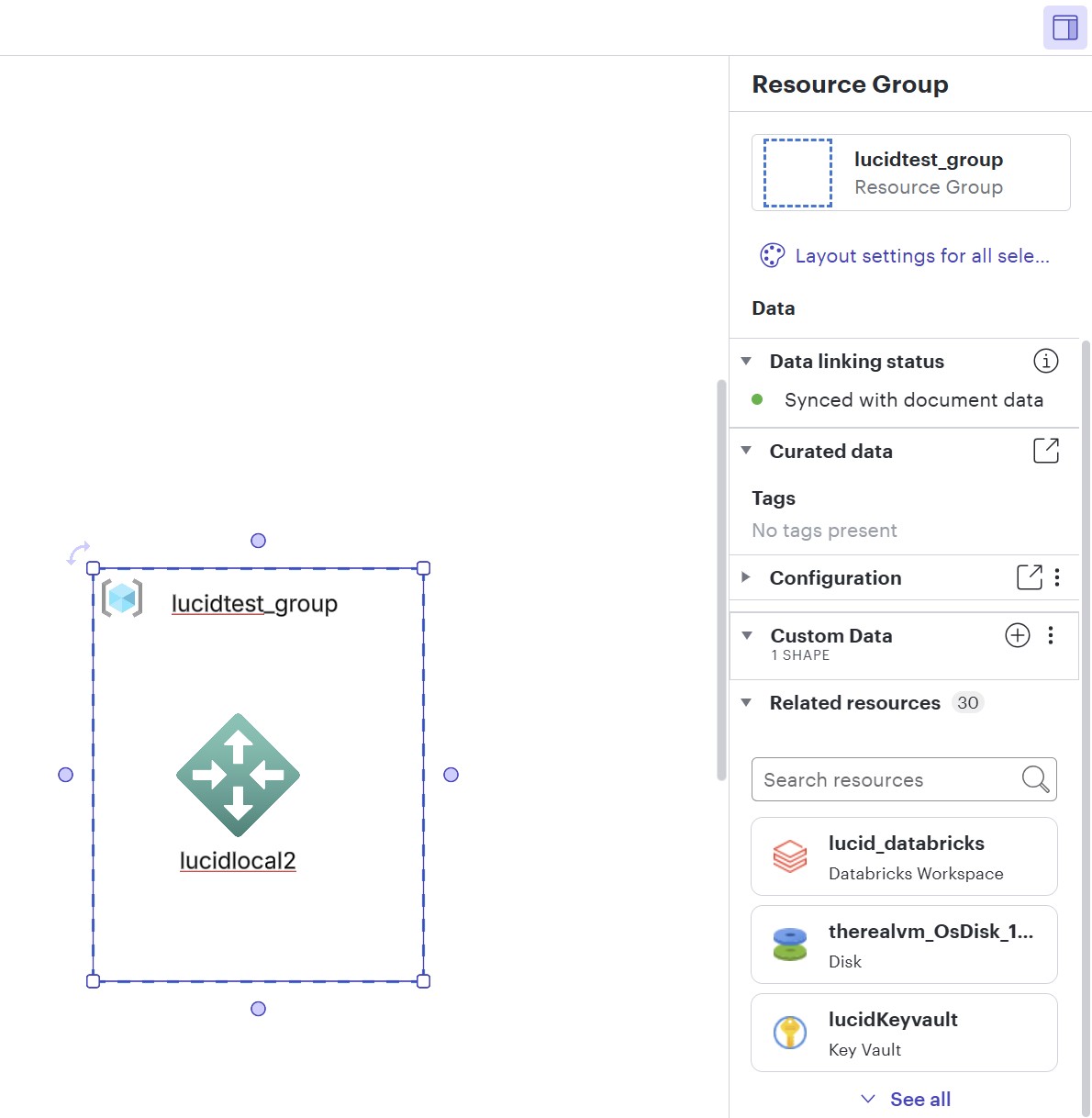

На контекстной панели справа от вашей схемы вы можете просмотреть дополнительные сведения о выбранном элементе облачной инфраструктуры, включая статус привязки данных, теги, конфигурацию и связанные ресурсы.
Перетащите связанные ресурсы на холст.
Перетащите элемент из раздела "Похожие ресурсы" на холст. Используйте эту функцию для быстрого создания точной базы после добавления начального ресурса к базе.
Автоматизированный против свободного формата
Независимо от того, нужна ли вам диаграмма, которая автоматически отображается, или полная свобода творчества в настройке макета, ваш холст обрабатывает изменения в облаке по-разному. Выберите подход, соответствующий вашему workflow:
| Облачное событие | Автоматизированная диаграмма | Свободная форма диалога |
| Обновление конфигурации ресурсов или тегов. | Мгновенные обновления на всем экране. | Метаданные автоматически обновляются в контекстной панели. |
| В облако добавлен новый ресурс. | Автоматически появляется и соединяется на холсте. | Отображается в контекстной панели. Добавляйте его вручную из меню «Облако» по мере необходимости. |
| Ресурс удален из облака | Автоматически исчезает с холста. | Фигура остается на холсте, но теряет связь с данными, поэтому вы можете выбрать, когда ее удалить. |
| Лучше всего подходит для... | Техническое обслуживание без непосредственного участия. Отлично подходит для документирования в режиме реального времени и обеспечивает мгновенную и точную информацию. | Дизайн редакционных материалов. Отлично подходит для архитектурных обзоров, презентаций и проверок на соответствие нормативным требованиям. |
