Создание ER-диаграммы в Lucidchart

Смотреть: Диаграмма взаимосвязей сущностей

Обзор ERD

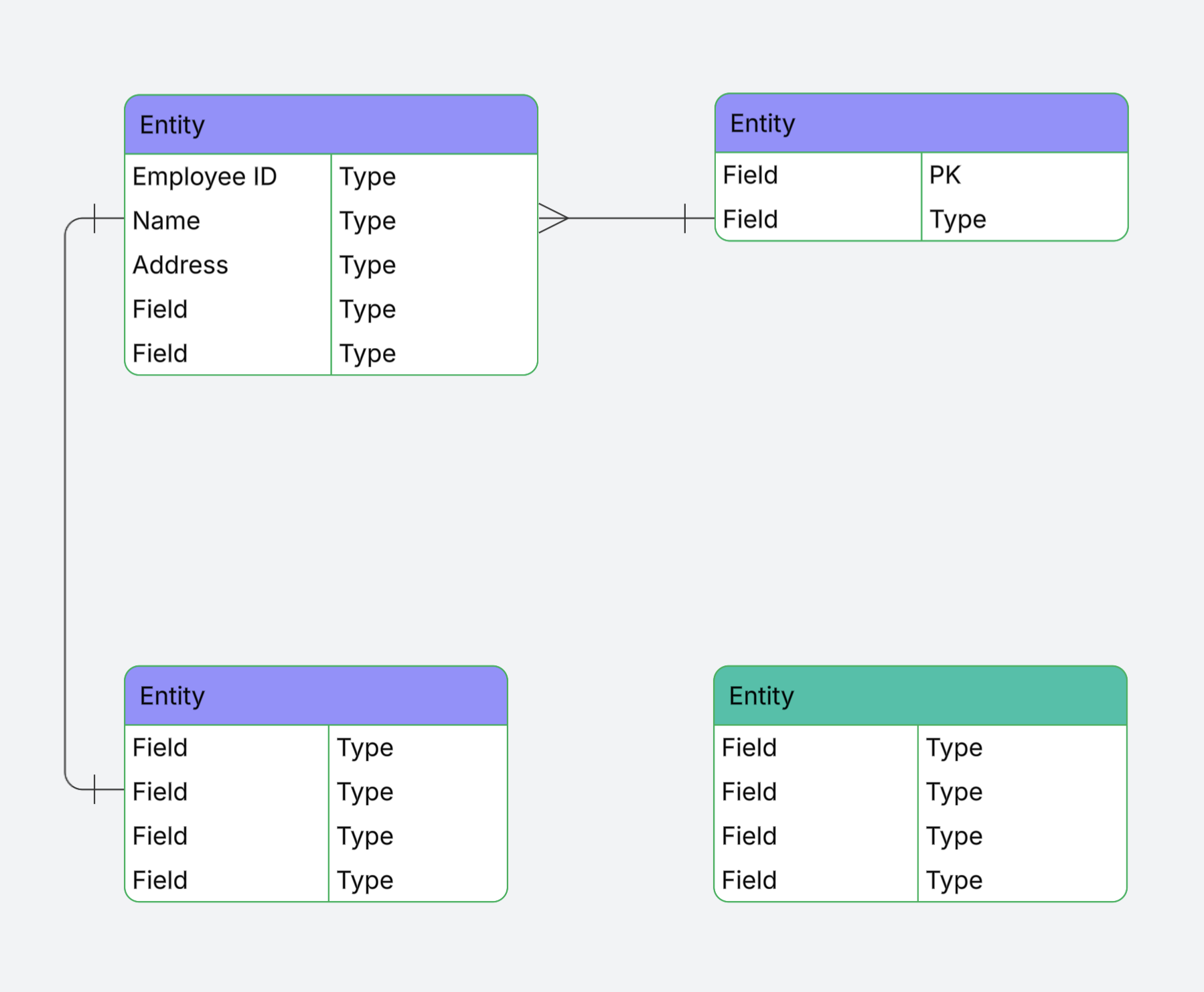

Диаграмма «Сущность-связь» (ERD) — визуальное представление базы данных, которое показывает, как связаны элементы внутри. ER-диаграмма состоит из двух типов объектов — сущностей и связей. Сущность в данном контексте — компонент из набора данных, отображаемый в виде фигуры на холсте. Связи между сущностями представлены в виде строк со специальными окончаниями (кардинальностями) для описания взаимодействия двух элементов базы данных друг с другом.

Импорт базы данных

Функция импорта ERD загружает все таблицы и схемы базы данных в меню фигур. Обновленные файлы базы данных можно добавить в любой момент, и поля в меню фигур и на холсте будут обновлены.

Чтобы импортировать базу данных, выполните следующие шаги:

1. Нажмите Значок поиска в верхнем левом углу холста.
2. Выберите пункт «Создать на основе данных» на левой панели.
3. Выберите плитку «Отношения сущностей (ER-диаграмма)».
4. В раскрывающемся списке «Импорт данных» выберите «Импорт из базы данных SQL ».

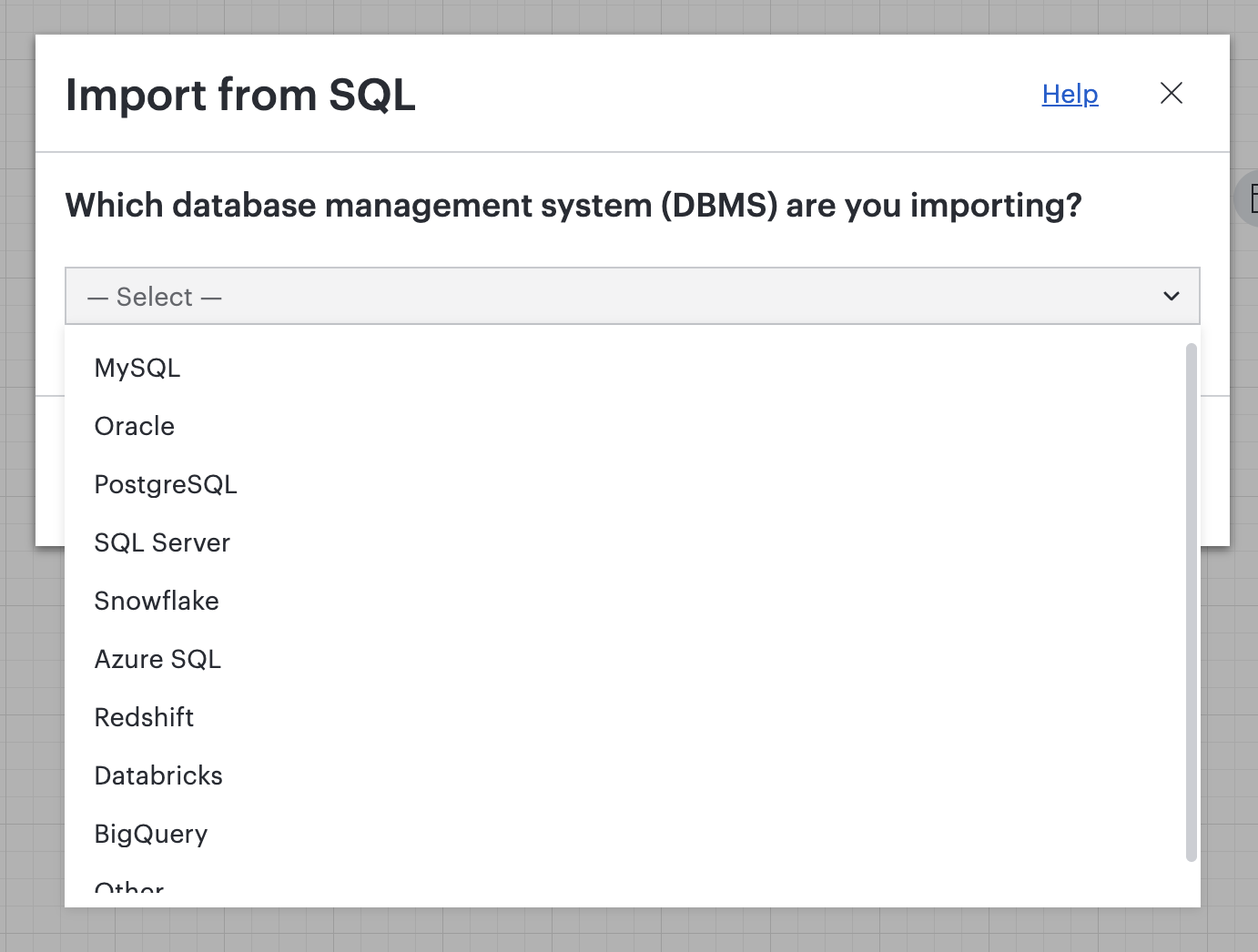

5. Выберите из выпадающего списка, какую систему управления базами данных (СУБД) вы используете.
6. Выберите «Скопировать в буфер обмена», чтобы скопировать запрос, а затем выполните его на данных вашей базы.
7. Вернитесь в Lucid и нажмите «Далее» в правом нижнем углу окна.
8. Загрузите результаты в виде файла со своего компьютера или вставьте вывод в виде обычного текста.
9. Нажмите «Импорт».

Для получения полных инструкций по импорту базовых данных в классический редактор Lucidchart разверните выпадающее меню ниже.

Lucidchart немедленно преобразует импортированный запрос в список базовых данных, таблиц и схем и организует этот список в вашем меню фигура. Каждый свертываемый раздел меню фигуры представляет собой базу данных. Имена внутри раздела соответствуют таблицам базы данных. Дополнительный подраздел укажет на схему.

Затем можно перетащить таблицы базы данных из меню фигур на холст. Если вы правильно настроили первичный и внешний ключи, при перетаскивании связанных таблиц на холст Lucidchart автоматически добавит линии связей.

Импорт схемы Salesforce

Импортирование схемы поможет администраторам схематично представить архитектуру своего экземпляра Salesforce.

Для импорта схемы выполните следующие действия:

1. Нажмите Значок поиска в верхнем левом углу холста.
2. Выберите пункт «Создать на основе данных» на левой панели.
3. Выберите плитку «Отношения сущностей (ER-диаграмма)».
4. В раскрывающемся списке «Импорт данных» выберите «Импорт из Salesforce».
5. В следующем окне вам будет предложено войти в Salesforce. Нажмите «Продолжить».
6. Если вы ранее не подключались к Salesforce, в следующем окне вам будет предложено предоставить Lucidchart разрешение на доступ к вашей учетной записи Salesforce. Нажмите «Разрешить».
   • Вы можете отозвать доступ в любое время в настройках учетной записи Lucid.
   • Если появилось сообщение об ошибке, проверьте диапазоны IP-адресов для входа в систему в профиле пользователя Salesforce и убедитесь, что эти диапазоны не ограничены.
7. В следующем окне выберите, какие объекты Salesforce необходимо импортировать в Lucidchart.
8. Воспользуйтесь поисковой строкой вверху, чтобы найти конкретные объекты. Если объекты не найдены, вам будет предложено изменить поисковый запрос.
9. Выберите один из вариантов: «Показать только связи» или «Показать все подробные сведения об объекте».
10. Нажмите «Импорт».

Для получения полных инструкций по импорту вашей схемы в классический редактор Lucidchart разверните выпадающее меню ниже.

Обновление ERD

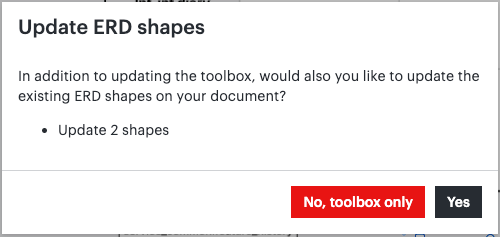

Для обновления вашей ER-программы выполните действия, описанные в соответствующих разделах выше. После нажатия кнопки «Импорт» на заключительном шаге появится всплывающее окно. Выберите один из следующих вариантов:

• Нет, только для панели инструментов: обновите фигурку в вашей панели инструментов.
• Да: обновите фигурку, которая уже есть на холсте, а также в панели инструментов.

Создание или редактирование ERD вручную

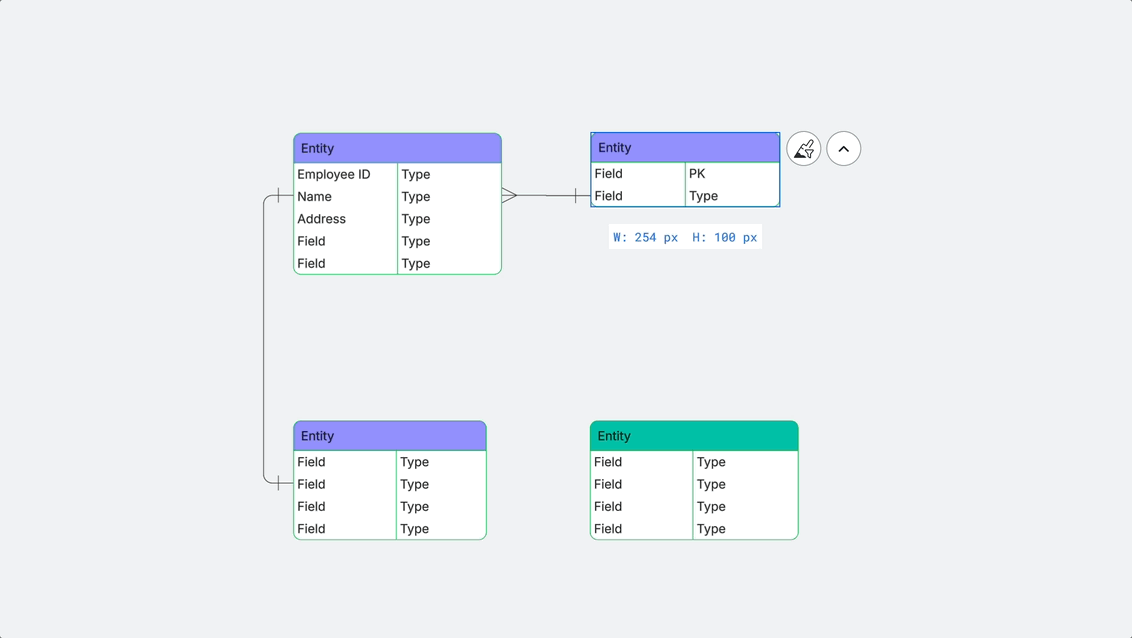

Вы можете создать ER-диаграмму вручную, используя фигуру библиотеки Entity Relationship. Вы можете сделать это, перетащив фигуру из библиотеки фигур и добавив связи, текст и стиль.

Добавление или удаление полей

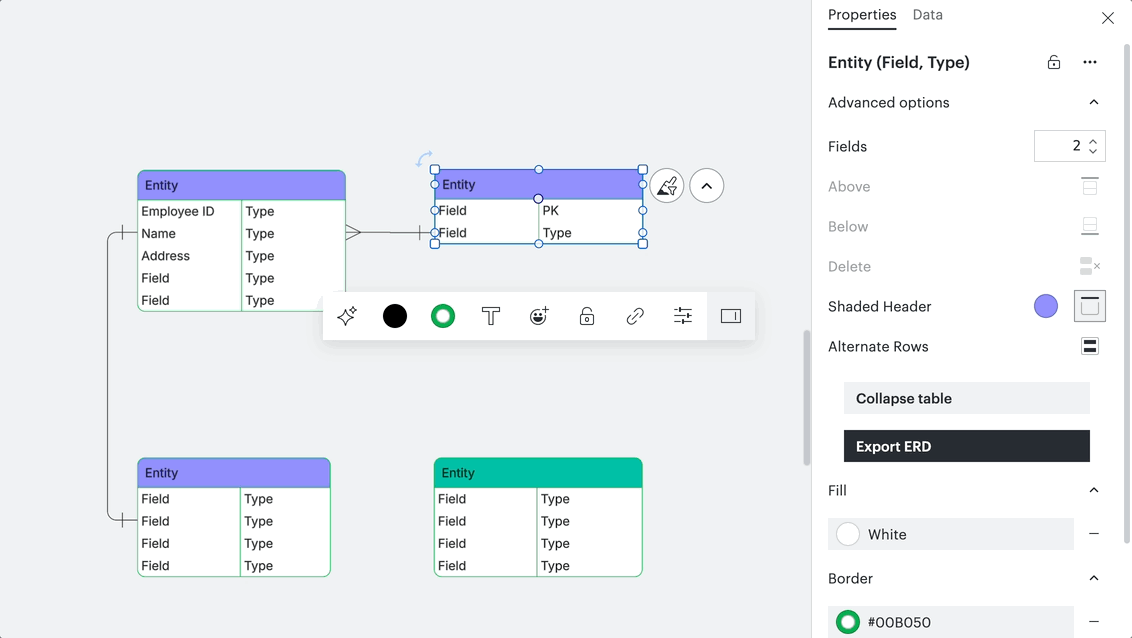

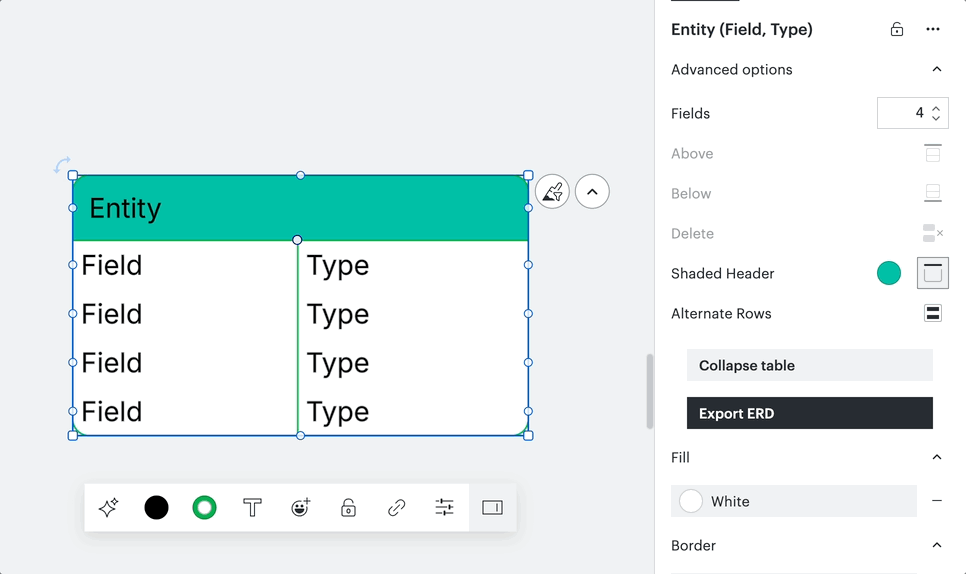

Чтобы добавить или удалить поля, выберите фигуру, щелкните значок правой панели в правом верхнем углу холста или панель редактирования фигуры, чтобы открыть правую панель. В раскрывающемся списке «Дополнительные параметры» укажите количество необходимых полей.

Чтобы узнать, как добавлять или удалять поля в классическом редакторе Lucidchart, разверните выпадающее меню ниже.

Добавить текст

Дважды щелкните мышкой по тексту, чтобы открыть режим редактирования.

После того, как вы выбрали текстовое поле, вы можете нажать:

• Tab для перехода к следующему ряду.
• Shift+Tab для перехода к предыдущему ряду.
• Enter или щелкнуть мышкой вне объекта, чтобы выйти из режима редактирования.

Настройка размера сущности

Чтобы изменить размер объекта, нажмите и потяните за один из углов в любую сторону. При изменении объекта столбцы автоматически выравниваются по содержимому.

Добавление линий

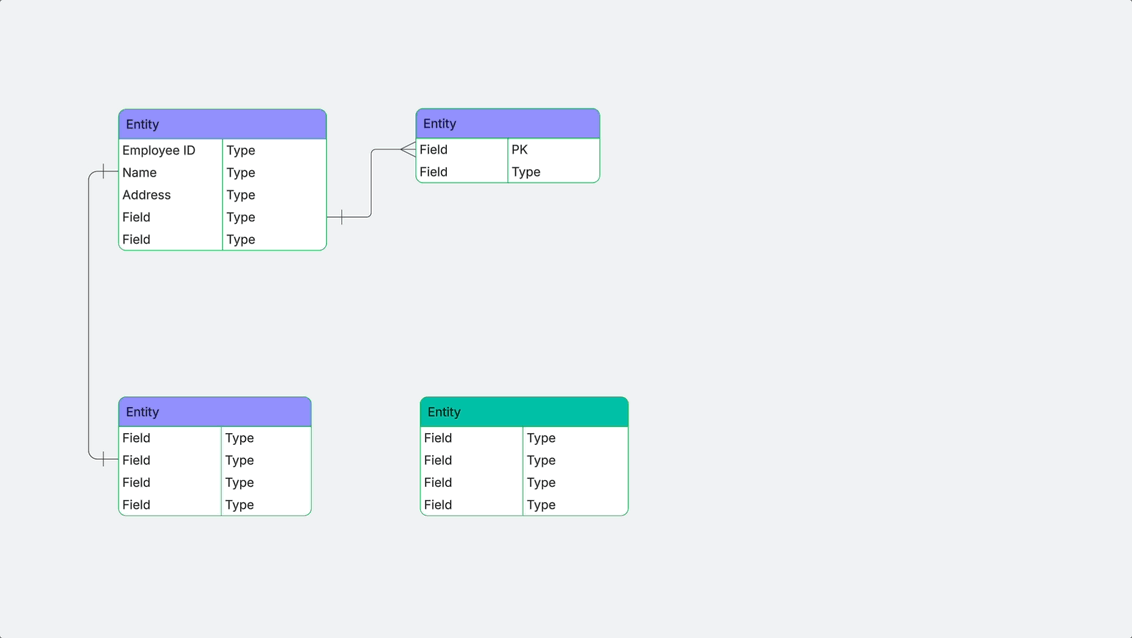

Создайте линию связи между двумя объектами, щелкнув и перетащив ее из любого узла на объекте. Вы можете перетащить линию на другую фигуру и создать связь с определенным полем.

Также можно потянуть и отпустить курсор над холстом, чтобы автоматически добавить новый объект сущности.

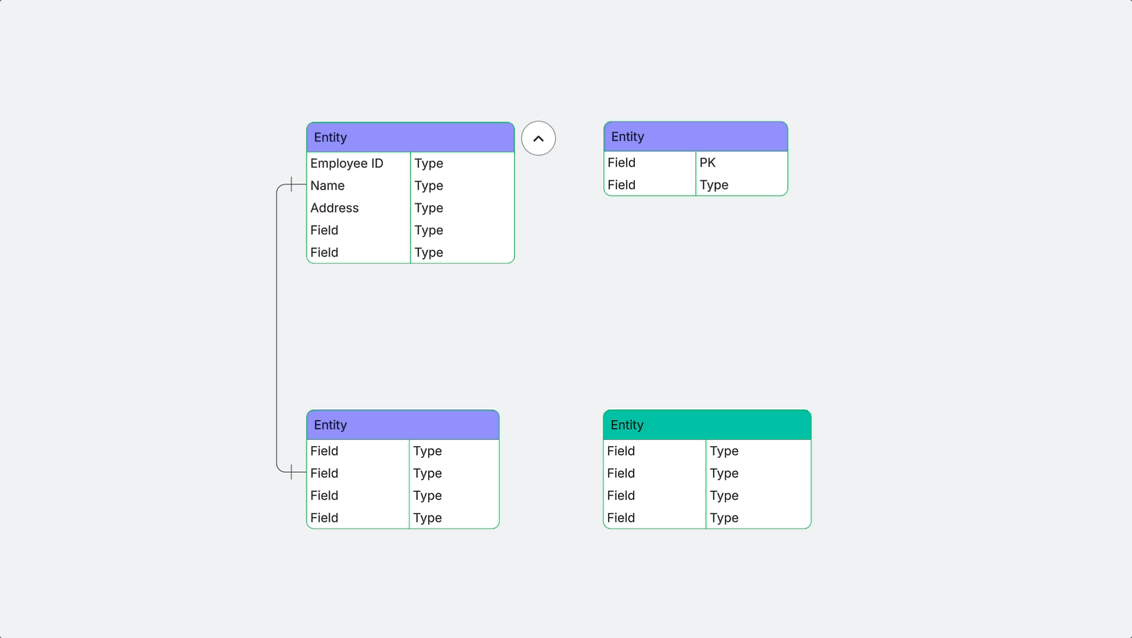

Сворачивание или расширение сущности

Чтобы свернуть или развернуть сущность для очистки или упрощения схемы, выполните следующие действия:

1. Выберите сущность, которую нужно свернуть или развернуть.
   • Вы не можете свернуть или развернуть более одной сущности одновременно.

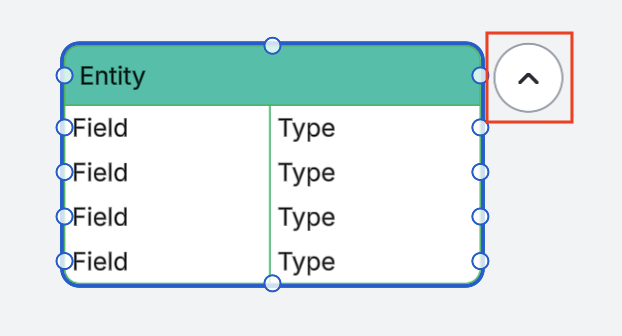

2. Нажмите на значок стрелки, который появляется в правом верхнем углу объекта.


Также вы можете свернуть или развернуть объект на правой панели, которая появляется при выборе объекта. Для этого нажмите кнопку «Свернуть таблицу» или «Развернуть таблицу» на правой панели.

Чтобы узнать, как свернуть или развернуть элемент в классическом редакторе Lucidchart, разверните выпадающее меню ниже.

Форматирование строк

Чтобы добавить форматирование к строкам вашей ER-диаграммы:

1. Выберите строку в вашей ER-диаграмме.
2. На появившейся панели редактирования фигура щелкните, чтобы открыть. правая панель.
3. В разделе «Линия» на правой панели выберите нужный вариант из раскрывающихся списков конечных точек, чтобы задать новые значения количества конечных точек линии.

Чтобы узнать, как форматировать линии в классическом редакторе Lucidchart, разверните выпадающее меню ниже.

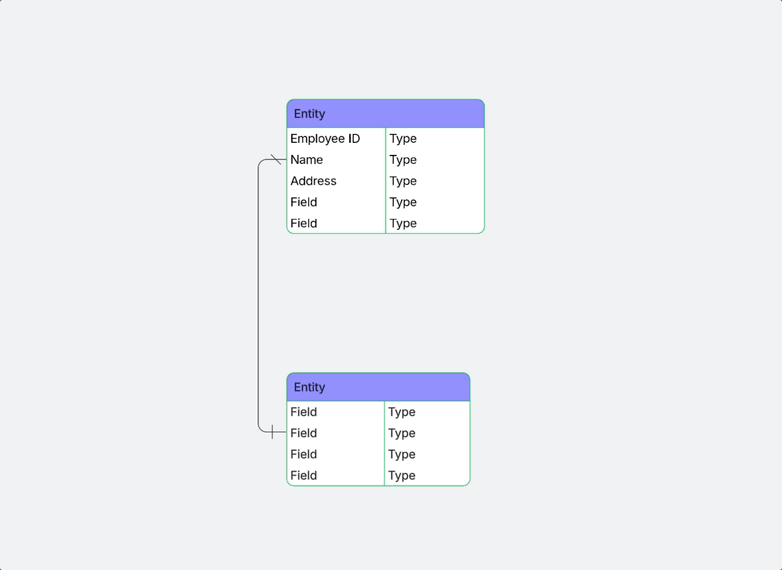

Объяснение кардинальности ERD

Кардинальность отражает взаимосвязи между базовыми данными или сущностями. Каждое линейное соединение содержит различные символы, отражающие тип взаимосвязи между объектами.

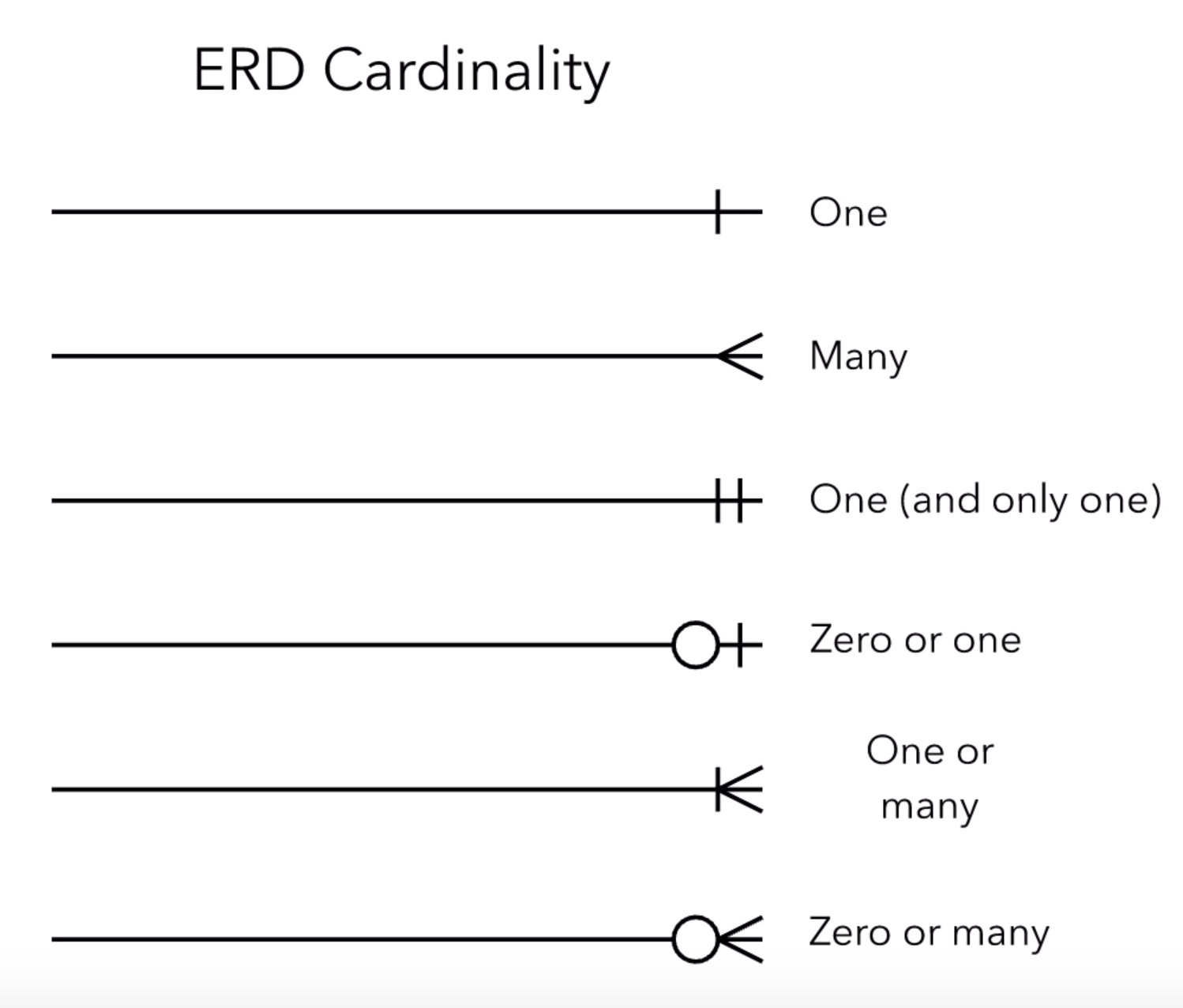

Воспользуйтесь данным руководством, чтобы понять смысл символов кардинальностей:

Добавьте затенение и измените цвет заголовка.

В разделе «Дополнительно» на правой панели вы можете:

• Добавьте затенение к каждой второй строке таблицы или к заголовку таблицы, используя «Дополнительные параметры» на правой панели.
• Измените цвет окрашивания заголовка или чередующихся строк.

Чтобы узнать, как добавить затенение и изменить цвет заголовка в классическом редакторе Lucidchart, разверните выпадающее меню ниже.

• Изменяй формат, размер, цвет, шрифт и выравнивание текста .
• Отрегулируй толщину и цвет линии .
• Выбрать стиль фигур: добавить цвет, градиент или изображение.

Обновление ERD

Чтобы импортировать обновленный файл базы данных к существующей ERD, выполните следующие шаги:

1. Выберите Импорт в библиотеке форм «Сущность-связь» на странице слева.
2. Во всплывающем окне выберите один из следующих вариантов:
   • Нет, только панель инструментов, чтобы обновить только данные в панели инструментов.
   • Да, чтобы обновить панель инструментов и фигуры в документе.

Экспорт ERD

Экспортируйте ER-диаграмму в выбранную вами СУБД (база данных), за исключением связей между таблицами.


Чтобы экспортировать всю страницу, выполните следующие действия:

1. Нажмите Значок правой панели находится в правом верхнем углу холста.
2. Выберите фигуру ER-диаграммы на холсте.
3. Выберите «Экспорт ER-диаграммы» на правой панели.
4. В появившемся окне выберите свою систему из выпадающего меню.
5. Скопируйте сгенерированные команды из поля с кодом или нажмите «Скопировать в буфер обмена».
6. Нажмите Готово.

Для получения полных инструкций по экспорту ER-диаграммы в классическом редакторе Lucidchart разверните выпадающее меню ниже.

Часто задаваемые вопросы

Почему не отображаются связи между фигурами в моей диаграмме?

Если Lucidchart не добавляет линии между объектами импортированной ERD, возможно в файле данных не указаны связи с использованием первичных и внешних ключей. Для проверки откройте файл данных и убедитесь, что ячейки в конце каждой строки заполнены информацией о связях между сущностями.

Существуют ли ограничения на экспорт ERD?

При экспорте ERD в Quickbase максимальное ограничение составляет 80 таблиц и 50 связей. При экспорте в другие форматы ограничения отсутствуют.

Куда пропало меню импорта из рисунка библиотеки?
Чтобы импортировать обновленный файл данных базы данных в существующую ER-диаграмму, выполните следующие действия:

1. Нажмите значок меню «Файл».
2. Наведите курсор на кнопку «Файл».
3. Наведите курсор на кнопку «Импорт».
4. Нажмите «Данные».
5. Выберите Отношения Entity (ER-диаграмма).
6. Щелкните раскрывающееся меню «Импортировать ваши данные» и выберите «Импорт из Salesforce» или «Импорт из базы данных SQL».
   • Если вы выберете «Импорт из Salesforce», войдите в свою учетную запись Salesforce и следуйте инструкциям.
   • Если вы выберете «Импортировать из базы данных SQL», выберите свою систему управления данными базы данных (СУБД) и нажмите « Далее». Затем выберите один из вариантов: «Загрузить файл с вашего компьютера» или «Вставить результат в виде обычного текста» и нажмите «Импорт».
