У вас есть множество вариантов загрузки в Lucidchart, Lucidsparkи Lucidscale, включая файлы изображений (PDF, PNG, JPEG, SVG), Visio (VDX/VSDX) и CSV-файл с данными фигура. Вы также можете печатать непосредственно из документа. Читайте дальше, чтобы узнать, как экспортировать документы в эти различные типы файлов.

Бесплатный	Индивидуальный	Команда	Для бизнеса	Система FedRAMP

Смотреть: Экспорт и печать документов

Экспорт в виде изображения

Чтобы экспортировать документ Lucid в PDF, PNG, JPEG или SVG, выполните следующие действия:

Найдите меню «Экспорт».
- В Lucidchart выберите меню «Файл» на панели меню.
- В Lucidspark выберите меню «Еще» из элементов управления доской в левом верхнем углу рабочей области.
- В Lucidscale выберите «Опции модели» в левой верхней части рабочей области.
В выпадающем списке наведите курсор на «Экспорт» в Lucidchart и Lucidspark или же на «Экспортировать срез» в Lucidscale.
Выберите формат файла.
Настройте параметры скачивания (более подробную информацию см. в разделе ниже).
Нажмите кнопку «Скачать».

Файл будет скачан на ваше устройство.

Примечание: некоторые функции, такие как теги, эмодзи с реакциями, заметки и комментарии, не будут отображаться в экспортированной версии документа Lucid.

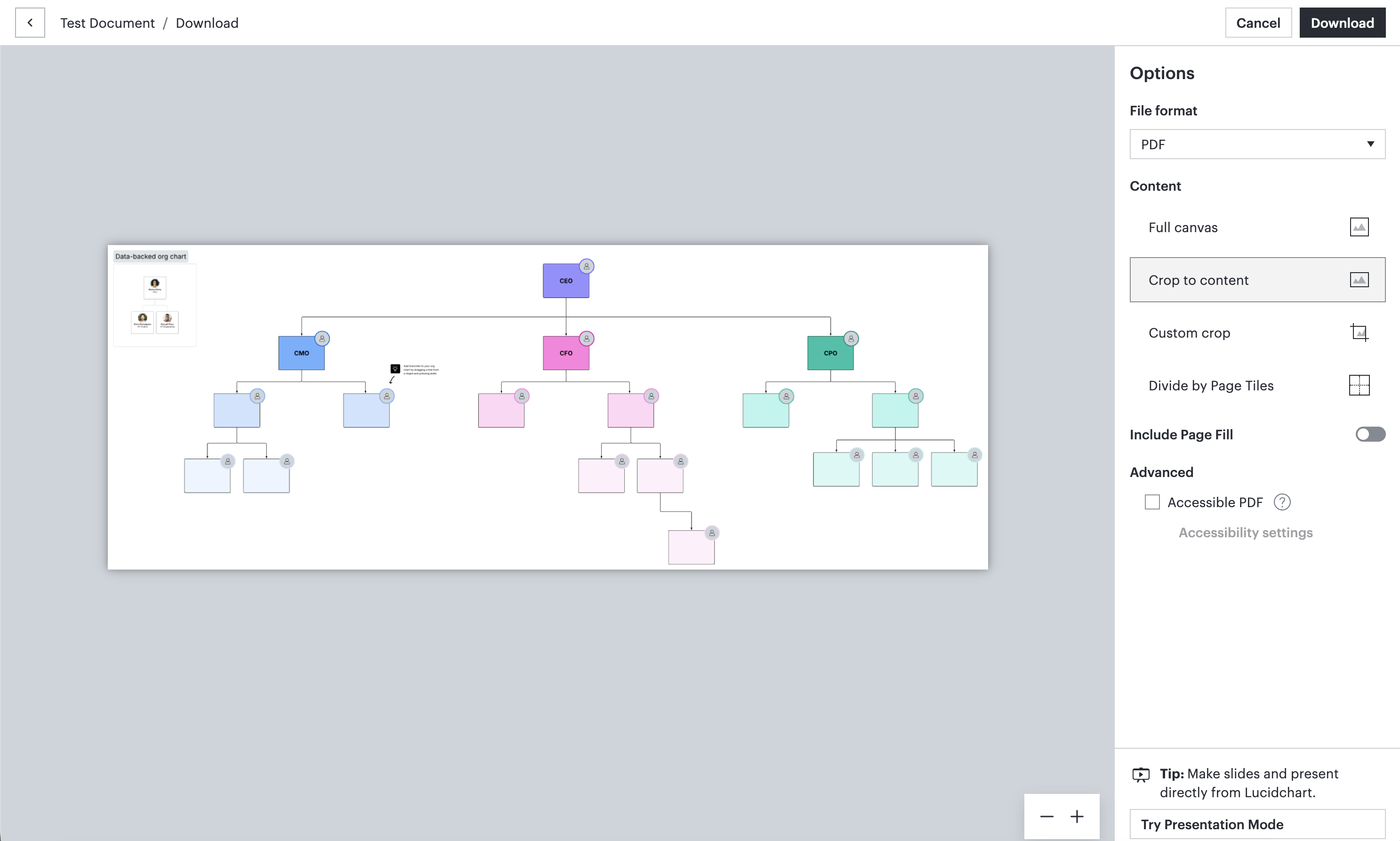

Настройка параметров скачивания

В зависимости от формата загружаемого файла можно настроить различные элементы формата файла.

Обрезка (все форматы файлов)

Для PDF-файлов, PNG, JPEG и SVG вы можете обрезать документ перед скачиванием.

Выберите «Обрезка по содержимому», чтобы удалить пустое место вокруг содержимого документа.
Выберите «Пользовательская обрезка», чтобы настроить выделение области, которая появится в скачанном файле.

После выбора настроек обрезки нажмите «Скачать».

экспорт

Качество (JPEG, PNG)

Для файлов JPEG или PNG можно настроить качество изображения. Выберите один из следующих вариантов в раскрывающемся списке «Качество»:

Текущий уровень масштабирования
В соответствии с разрешением монитора
Высокое качество

Показать отдельные слои (PDF в Lucidchart)

Чтобы экспортировать каждый слой документа Lucidchart на отдельной странице, выберите PDF в опциях экспорта и включите опцию «Показать отдельные слои» в настройках скачивания.

Разбить на плитки страниц (PDF в Lucidchart)

При загрузке в PDF вы можете разделить документ Lucidchart по плиткам страниц. Для этого выберите «Разбить на плитки страниц» в разделе «Содержимое» в настройках экспорта. При выборе данной функции Lucidchart плитки страниц будут обрабатываться как отдельные страницы, поэтому в результате получится многостраничный файл.

Чтобы увидеть плитки страниц в редакторе:

Откройте меню «Файл» на панели меню.
Нажмите «Настройки документа».
В разделе настроек "Холст и страница" переключись на "Показывать тайлинг страницы". Если эта опция отображается серым цветом, убедись, что опция "Бесконечный холст" выключена.
- Здесь вы также можете настроить размер плиток страницы.

Экспорт CSV-файла с данными фигур, файла Visio или данных в формате JSON

Типы файлов Lucidchart

CSV данных фигуры

CSV данных фигур документа Lucidchart включает в себя названия фигур, библиотеку фигур, текстовые поля и дополнительные данные. При наличии в документе комментариев отображается их статус в реальном времени, создатель и привязанная ко времени метка и сообщение, включенное в CSV.

Чтобы экспортировать документ Lucidchart в виде файла CSV, выполните следующие действия:

Откройте меню «Файл» на панели меню.
В раскрывающемся списке наведите курсор на «Экспорт».
Выберите «CSV данных фигуры».

Файл CSV будет загружен на ваше локальное устройство.

Узнай больше: Смотри статью Создание диаграммы процесса из импорта CSV для получения дополнительной информации о данных формы.

Файл Visio

Чтобы экспортировать документ в виде файла Visio, выполните следующие действия:

Откройте меню «Файл» на панели меню.
Нажмите «Экспорт».
Выберите Visio (VSDX) или Visio 2010 (VDX).

Файл будет скачан на ваше устройство.

Примечание: единственный тип действия, поддерживаемый в Visio после экспорта VSDX и VDX, — гиперссылка. Типы действий VSDX и VDX не поддерживаются, включая ссылку на страницу, слой, документ или электронное письмо.

Типы файлов Lucidspark

CSV данных фигуры

CSV данных фигур доски Lucidspark включает в себя названия фигур, библиотеку фигур, текстовые поля, результаты голосования, теги, эмодзи с реакциями и дополнительные данные. При наличии на доске комментариев отображается их статус в реальном времени, создатель и привязанная ко времени метка и сообщение, включенное в CSV.

Чтобы экспортировать доску Lucidspark в файл CSV, выполните следующие действия:

Откройте меню «Еще» в верхней левой части рабочего пространства.
В раскрывающемся списке наведите курсор на «Экспорт».
Выберите «CSV данных фигуры».

Файл будет скачан на ваше устройство.

Типы файлов Lucidscale

Данные JSON

JSON Data позволяет создать и скачать JSON-файл, содержащий все ресурсы и метаданные вашей инфраструктуры. Затем экспортированный файл можно использовать для импорта CLI.

Анонимизированные данные JSON (только для AWS) создают и загружают JSON-файл, содержащий все ресурсы и метаданные вашей инфраструктуры с анонимизированными конфиденциальными полями. Lucid анонимизирует все строковые значения, включая блоки CIDR, IP-адреса, идентификаторы учетных записей и т. д. Эта функция позволяет сохранить кодовую версию инфраструктуры, не раскрывая конфиденциальные данные.

Чтобы экспортировать модель Lucidscale в формате JSON, выполните следующие действия:

Нажмите на значок «Опции модели» в левой верхней части рабочего пространства.
В выпадающем списке наведите курсор на «Экспортировать срез».
Выберите «Данные JSON» или «Анонимные данные JSON».

Файл будет скачан на ваше устройство.

Экспорт в другой продукт Lucid

Вы можете экспортировать документы из одного продукта Lucid в другой. Это создает новый документ в другом продукте. В таблице ниже приведены доступные варианты экспорта в Lucid.

	В Lucidchart	В Lucidspark	В Lucidscale
Из Lucidchart	–	Да	Нет
Из Lucidspark	Да	–	Нет
Из Lucidscale	Да	Да	–

Подробнее: для получения дополнительной информации об экспорте в Lucid см. статью «Импорт и экспорт в Lucid».

Печать документа

Следуйте инструкциям для печати документа Lucid:

Найдите меню «Печать».
- В Lucidchart выберите меню «Файл» на панели меню.
- В Lucidspark выберите меню «Еще» из элементов управления доской в левом верхнем углу рабочей области.
- В Lucidscale выберите «Опции модели» в левой верхней части рабочей области.
В раскрывающемся меню выберите «Распечатать».
Настройте параметры печати.
- Можно выбрать содержимое для печати, размер и ориентацию страницы, а также способ выравнивания содержимого. В Lucidchart также можно выбрать, какие слои документа вы хотите распечатать.
Нажмите «Печать» в правом верхнем углу.
- Откроется диалог печати вашего устройства. Выполните необходимые действия для завершения процесса печати.

Устранение проблем с экспортом или печатью

Если у вас возникли проблемы с печатью или экспортом документа, ознакомьтесь со статьей Устранение неполадок: экспорт или печать документа .

Часто задаваемые вопросы

Могу ли я распечатать свой документ на нескольких страницах?
Да. Ты можешь загрузить или распечатать свой документ на нескольких страницах, включив в настройках документа функцию page tiling. При включении функции page tiling границы каждой отдельной страницы становятся видимыми на рабочей области. В настройках документа ты можешь настроить размер плиток страницы.

После включения разбиения страниц на листы выберите PDF в качестве формата файла при экспорте или печати и выберите «Разделить на плитки страницы» в настройках экспорта или печати. Дополнительные сведения см. в статье Настройка параметров документов и досок .

Как слои в Lucidchart влияют на экспортируемый документ?
Экспортируя документ Lucidchart в формате PDF, вы можете экспортировать каждый слой по отдельности, включив опцию «Показать отдельные слои». Во всех остальных случаях при загрузке будут отображаться слои в зависимости от того, когда вы в последний раз нажимали кнопку «Синхронизировать видимость» на панели слоев. Подробнее об этом читайте в статье Добавление слоев в документ Lucidchart .

Работают ли действия и ссылки с экспортированными документами Lucidchart?
Такие действия, как переключение условного форматирования и слоев, не будут работать с экспортированным документом. Ссылки будут работать только в том случае, если вы экспортируете документ в формате PDF, но не с файлами любого другого типа. Подробнее об этом читайте в статье Добавление действия или ссылка на фигуру в Lucidchart .

Отображаются ли комментарии, задачи и заметки в экспортированных документах Lucid?
Нет. Инструменты для совместной работы, такие как комментарии, задачи и заметки, не отображаются в экспортированных версиях документов Lucid.

Могу ли я экспортировать все свои документы одновременно?
Нет. Массовый экспорт недоступен.
