Слои — это профессиональный и интуитивно понятный способ построения и организации содержимого ваших документов. Слои можно использовать для создания уровней системы, отображения различных фаз процесса и иллюстрации альтернативных состояний проекта.

Читайте далее, чтобы узнать больше об использовании слоев для оптимизации ваших разработок в Lucidchart.

Бесплатный	Индивидуальный	Команда	Для бизнеса	Система FedRAMP

Смотрите: Создание слоев в Lucidchart

Работа со слоями

Чтобы войти в контекстное меню слоя, выберите слои значок «Слои» в правом нижнем углу холста. В этом меню можно добавлять, удалять, изменять порядок, блокировать и скрывать слои. Вы также можете перемещаться между существующими слоями и синхронизировать их видимость.

Нажмите

Основные сведения:

Слои вашего документа отображаются в виде сложенных плиток, порядок которых соответствует тому, как на холсте размещено содержимое.
Нижний колонтитул контекстного меню слоя указывает слой страницы (или базовый).
Слои не переносятся с одного вида страницы на другой. При переключении между страницами документа, содержимое меню слоев будет меняться.
Нажмите Fn + F1 на клавиатуре, чтобы открыть список полезных горячих клавиш при работе со слоями.

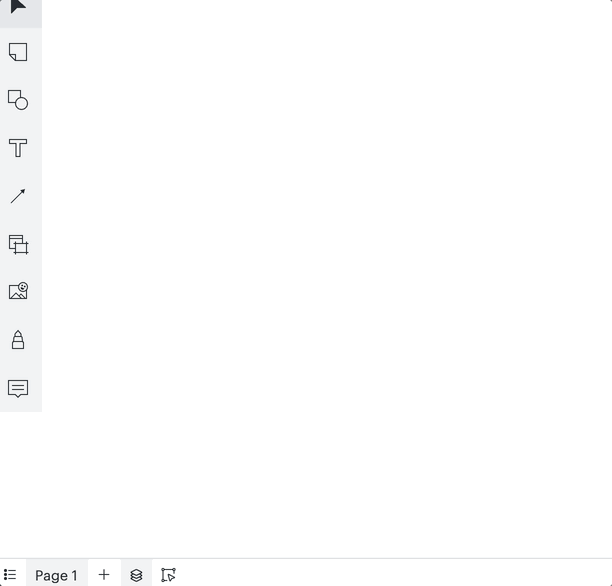

Добавление слоя

Выберите значок «Слои» в правом нижнем углу холста.

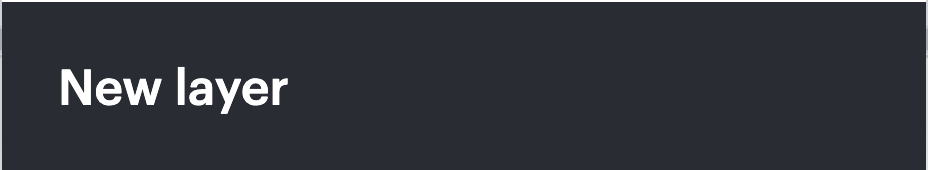

Нажмите значок «Добавить слой».
Переименуйте слой.

Добавить

Вы автоматически перейдете в режим редактирования этого слоя и сможете начать добавлять объекты.

Удаление слоя

Чтобы удалить слой и все объекты на нем, выполните следующие действия:

Выберите значок «Слои» в правом нижнем углу холста.
Наведите курсор на слой, который необходимо удалить.

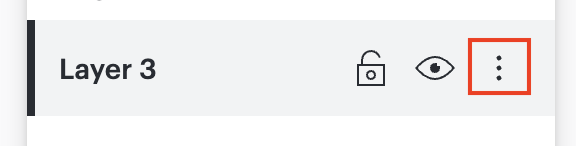

Выберите меню с тремя точками.
Нажмите Удалить.

Нажмите

Изменение порядка слоев

Выберите значок «Слои» в правом нижнем углу холста.
Перетащите слой на новое место в списке.

Нажмите

Блокировка слоя

Используйте функцию блокировки слоя, чтобы отключить возможность редактирования объектов. Вот как это сделать:

Выберите значок «Слои» в правом нижнем углу холста.

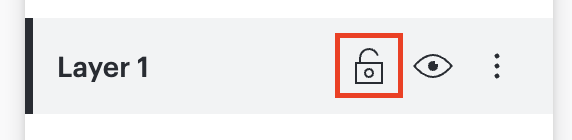

Нажмите на значок замка на слое, который необходимо заблокировать.

заблокировать

Если слой заблокирован, значок замка будет закрыт, а объекты внутри обведены красным. Слой можно разблокировать повторным нажатием на значок замка.

Что нужно знать:

При создании все слои по умолчанию разблокированы.
Если вы находились в режиме редактирования в момент блокировки слоя, произойдет автоматическое перенаправление на слой страницы (основу).
Слой страницы (основа) документа не может быть заблокирован.

Скрытие слоя

Выберите значок «Слои» в правом нижнем углу холста.
Нажмите на значок глаза на слое, который необходимо скрыть.
- Если слой скрыт, значок глаза становится перечеркнутым. Чтобы слой и его содержимое появились снова, нажмите на значок глаза «Показать».

скрыть

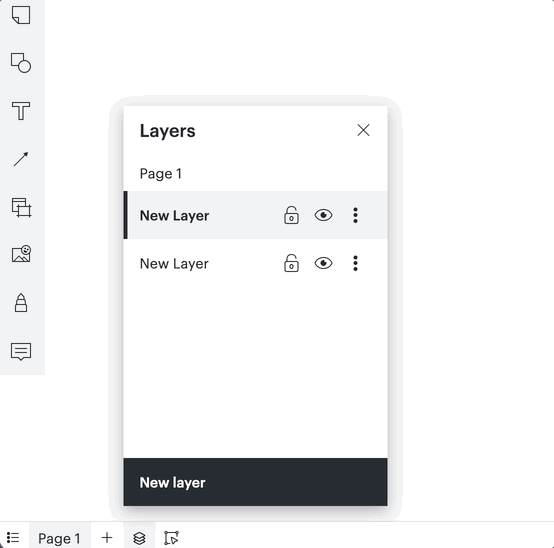

Синхронизация видимости

Если в документе есть скрытые слои, нажмите на кнопку «Синхронизировать видимость », чтобы настроить начальный вид документа. В таком случае соавтор при открытии документа будет видеть только видимые слои. Если кнопка «Синхронизировать видимость» неактивна, документ уже синхронизирован с текущим представлением.

синхронизировать

Примечание: если вы используете универсальный холст для перехода на Lucidspark, вам нужно выбрать «Синхронизировать видимость», чтобы ваши слои выглядели так же, как в Lucidchart.

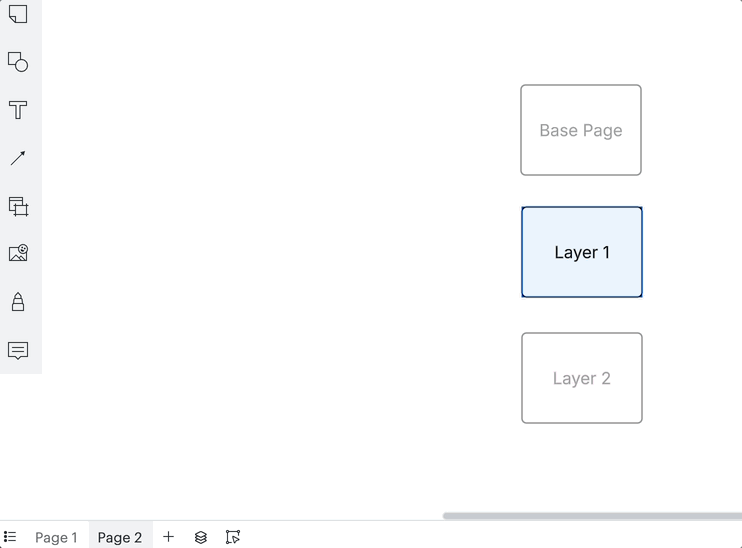

Работа с объектами в слое

Существует два способа войти в режим редактирования слоя:

Выбрав плитку в контекстном меню слоя.
Двойным щелчком по объекту слоя.

Когда вы находитесь в режиме редактирования, плитка слоя в контекстном меню выделяется синим цветом. Объекты на слое будут обведены контуром на холсте и будут выглядеть темнее, чем объекты на других слоях. Здесь можно добавлять, редактировать и удалять объекты по мере необходимости.

Существует два способа выйти из режима редактирования слоя:

Нажав плитку слоя страницы (основы) в нижней части контекстного меню слоя.
Двойным щелчком в любом месте холста слоя, свободном от объектов.

выбрать

Для перемещения и внесения изменений во все объекты слоя одновременно:

Перейдите к слою страницы (основе) документа.
Нажмите на объект слоя для редактирования.

Содержимое слоя будет выделено. После этого можно перемещать и вносить изменения в содержимое слоя как в фигуры с группировкой.

Примечание: одновременно можно редактировать содержимое только одного слоя.

Чтобы переместить или скопировать объект из одного слоя в другой:

Выберите значок «Слои» в правом нижнем углу холста.
Выберите слой в меню.
Нажмите правой кнопкой мыши на объект, который необходимо переместить или скопировать.
Наведите курсор на "Отправить".
Выберите имя слоя, в который вы хотите добавить объект.

Добавление действий к слою

Сделайте документ интерактивным, добавив действия. После добавления действия объекту можно скрывать, показывать или переключать другие слои в документе одним щелчком мыши. Вот как это сделать:

Выберите объект, к которому необходимо добавить действие.
Нажмите на значок действий на панели инструментов форматирования.

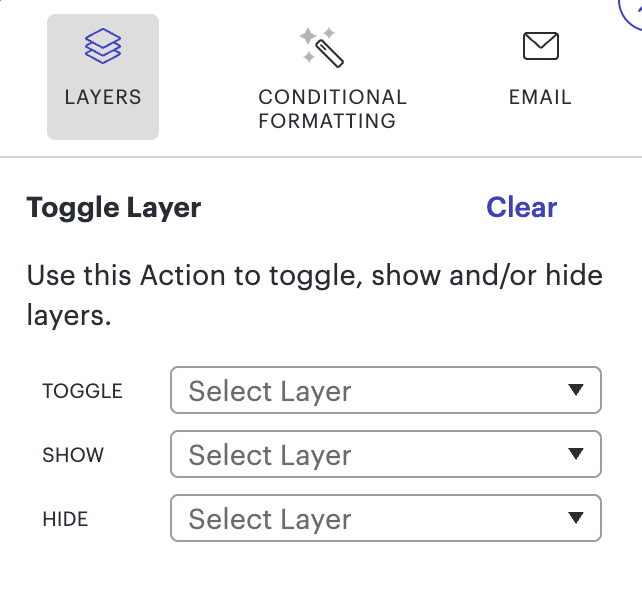

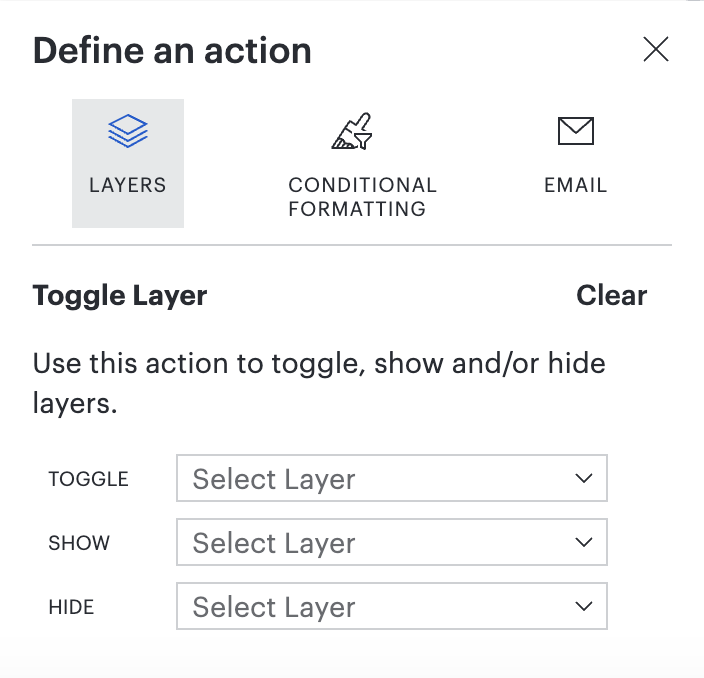

Выберите вкладку «Слои».
В раскрывающемся меню «Переключить», «Показать» или «Скрыть» выберите слой.
- Переключить: скрыть/показать содержимое слоя переключением
- Показать: сделать содержание слоя видимым
- Скрыть: сделать содержание слоя невидимым
Выберите Готово.

После добавления действие объекта можно просмотреть, нажав Command + Shift (на Mac) или Ctrl + Shift (на ПК) на клавиатуре и выбрав объект.

Существует много способов использования данной функции — вот пример одного из них:

использовать

Часто задаваемые вопросы

Можно ли загрузить многослойный документ, исключив скрытые слои?

Да. Чтобы исключить слои из загрузки, перед экспортом обязательно синхронизируйте видимость в документе.

Можно ли скачать слои на отдельные страницы?

Да. В диалоговом окне загрузки PDF включите «Показать отдельные слои». Данная опция разместит каждый слой документа на отдельную страницу. На первой странице файла PDF будет содержимое слоя страницы (основы) документа. Данное содержимое будет также отображаться на всех последующих страницах.

Если в многослойном файле PDF включен параметр «Показать отдельные слои», синхронизация видимости будет неэффективной — при экспорте все слои будут отображены.

Можно ли прикрепить линии к фигурам на другом слое?

Да. Чтобы добавить линию между фигурами на разных слоях, нажмите клавишу alt/option на клавиатуре при присоединении линии.
