Использование условного форматирования в модели Lucidscale для выделения и организации заданных ресурсов с помощью стилистических элементов и иконок, основанных на метаданных базового ресурса.

Примечание: Функции, описанные в этой статье, сопровождаются скриншотами и примерами схемы архитектуры AWS, но доступны для всех моделей, сгенерированных провайдером (AWS, Microsoft Azure, Google Cloud).

Смотреть: Фильтры и условное форматирование

Создавайте правила с помощью условного форматирования

Создай новое правило

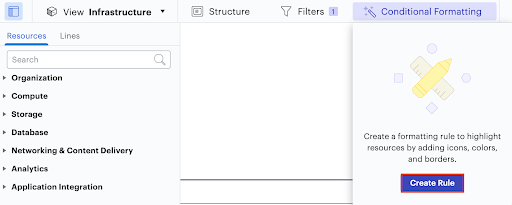

Чтобы создать первое правило, открой меню условного форматирования, нажав на значок палочки в верхней части рабочей области, а затем нажми Создать правило.

Как?

После того как ты создашь первое правило, ты можешь добавить дополнительные правила, нажав + Создать новое правило форматирования в верхней части меню Условное форматирование.

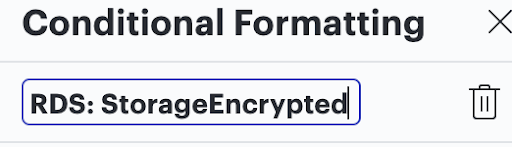

Назови правило

Когда ты создаешь правило, полезно начать с того, чтобы дать ему имя, чтобы ты помнил, к чему оно относится. Например, если ты создаешь правило для определения того, какие экземпляры RDS DB, визуализируемые в модели, не имеют зашифрованных данных, то ты можешь назвать правило "RDS: StorageEncrypted". Ты можешь дважды щелкнуть по заголовку вверху, чтобы в любой момент отредактировать название правила.

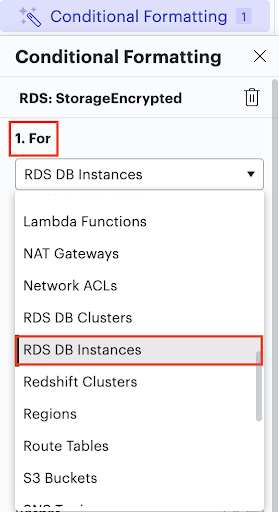

1. Для - Выберите тип ресурса, к которому нужно применить правило.

Ты можешь применять правила условного форматирования к конкретным типам ресурсов в модели или применять правила ко всем неконтейнерным типам ресурсов. Выбор ресурса (например, "RDS DB Instances"), перечисленного в выпадающем меню в разделе For , применяет правило ко всем ресурсам этого класса, визуализируемым в модели.

Для

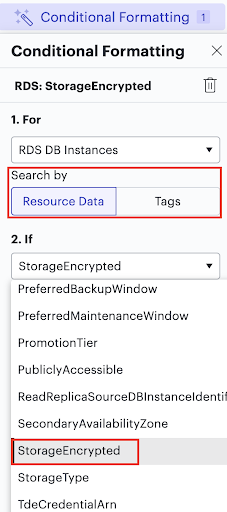

2. Если - Создайте условия

Чтобы создать условие "Если", начни с выбора одной из двух категорий метаданных: Данные о ресурсах или Теги. Каждая категория отображает список различных полей метаданных, которые были импортированы вместе с ресурсами. Какое бы поле метаданных ты ни выбрал в выпадающем меню "If''' после выбора категории, это поле, по которому ты хочешь, чтобы Lucidscale проверял условие.

Если

Рендеринг данных о ресурсах

После выбора ресурса, к которому нужно применить правило на шаге 1, выбери Resource Data и нажми на выпадающее меню под "If", чтобы отрендерить список всех полей метаданных, импортированных с этим ресурсом. Эти поля также отображаются на вкладке "Configuration" панели Data справа от рабочей области, когда выбран визуализируемый ресурс.

Теги Рендер

После выбора ресурса для применения правила на шаге 1, выбери Теги и нажми на выпадающее меню под "If", чтобы отобразить список Тегов, которые ты определил для этого ресурса через своего облачного провайдера. Эти значения также отображаются как массив тегов на вкладке "Configuration" панели Data справа от рабочей области, а также перечислены на вкладке "Curated Data" в разделе "Tags".

Примечание: Значения, которые существуют в наборе значений "Tag", определяются в консоли твоего облачного провайдера.

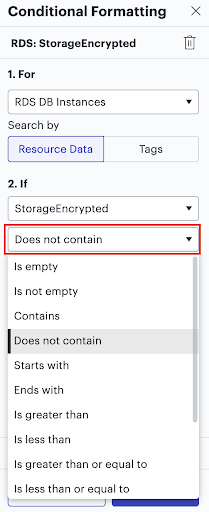

После того как ты выбрал поле метаданных, ты можешь выбрать условие из списка, состоящего из 14 вариантов:

условный

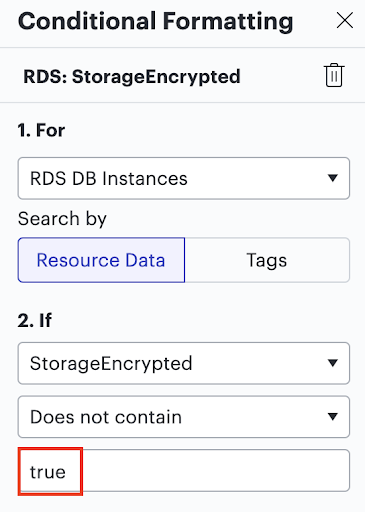

Затем ты можешь указать значение, которое ты хочешь, чтобы правило искало. Продолжая наш пример, если ты создаешь правило для определения того, какие экземпляры RDS DB, отображаемые в модели, не имеют зашифрованных данных, то ты должен выбрать "RDS DB Instances" в качестве ресурса для правила и "StorageEncrypted" в качестве поля метаданных, на которое ссылается правило.

Затем ты можешь выбрать условие, например, "Не содержит", а в качестве значения ввести "true". Это выделяет все экземпляры RDS DB в модели, которые не имеют значения "true" в поле метаданных "StorageEncrypted".

условный

3. Затем - Выберите форматирование

В разделе "Then" ты можешь выбрать один из трех вариантов форматирования:

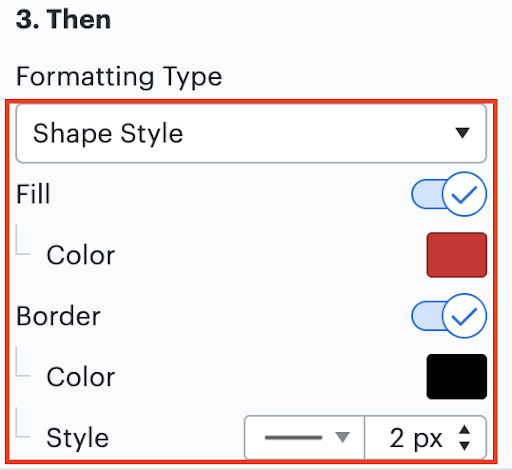

Примените стиль формы

Если ты выберешь в качестве форматирования стиль формы, ты можешь выбрать следующие параметры: цвет заливки формы, цвет границы, стиль границы и ширину границы. Параметры стилизации, которые ты указываешь, применяются ко всем ресурсам, которые удовлетворяют условию (условиям) правила.

условный

Добавь иконки

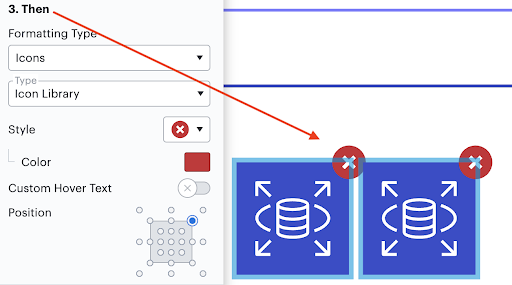

Если ты выбираешь иконки в качестве опции форматирования, ты можешь выбрать "Тип" иконки (иконки из библиотеки Lucidscale, загрузка пользовательской иконки или текстовый значок), настроить стиль, добавить hover-текст (опционально) и указать, где иконка появляется на ресурсе с помощью выбора "Позиции".

В этом примере мы решили использовать библиотеку иконок Lucidscale, выбрали иконку "X" и предпочли рендерить ее в правом верхнем углу ресурса, если она соответствует условиям правила.

условный

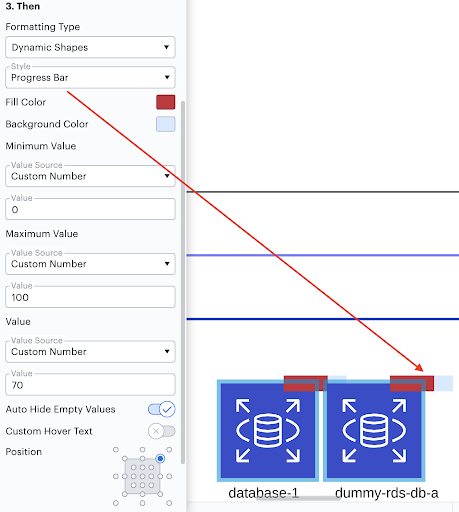

Используй динамические формы

Если ты выбираешь динамические фигуры, то можешь выбрать стиль фигуры, цвет, заполняющий фигуру, цвет фона фигуры, а затем указать параметры для значения фигуры.

Например, чтобы показать шкалу прогресса, которая показывает процент выполнения задачи от 0 до 100 процентов, ты можешь выбрать пользовательское число в качестве источника значений и ввести 0 и 100 в качестве минимального и максимального значений (см. пример ниже).

Ты также можешь использовать данные формы или формулы для указания минимальных и максимальных значений (хотя это менее распространено для большинства случаев использования).

Наконец, в разделе "Значение" выбери значение, которое ты хочешь, чтобы отражала форма. Например, если поле значения содержало число 70, то все индикаторы прогресса будут показывать 70 процентов выполнения. Вместо того чтобы выбирать "Пользовательское число" в качестве источника значения, обычно полезнее использовать данные формы или формулу для задания этого числа, чтобы оно было уникальным для каждой формы.

Ты также можешь добавить hover-текст, который появляется, когда кто-либо наводит курсор на иконку.

условный

Получи доступ к расширенным опциям правил

Продвинутый уровень

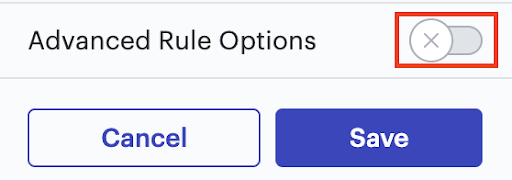

Переключение переключателя "Дополнительные параметры правила" в нижней части редактора условного форматирования отображает дополнительные параметры настройки правила: "Формула", условия "Or/And", "Применять ко всем представлениям" и условия "Else/Else If".

условный

Нанеси формулу

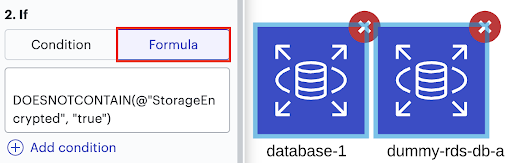

Используй синтаксис формул Lucid, чтобы написать свою собственную условную проверку. Если ты выберешь опцию "Формула" для условия "If", появится поле, в котором ты сможешь ввести формулу.

условный

Узнай больше: Для получения более подробной документации по использованию формул в правилах условного форматирования ознакомься со следующим ресурсом: Lucid Formulas.

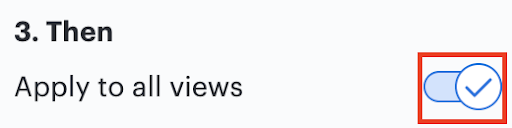

Применять ко всем видам

Включение "Применить ко всем представлениям" под "3.Затем" применяет правило условного форматирования ко всем представлениям, которые ты создал ранее, и к любым новым представлениям, которые ты создашь.

Как?

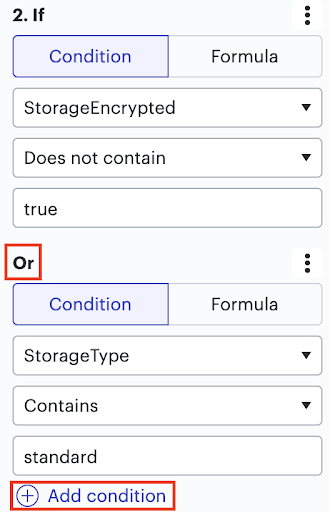

Добавьте условие "Или" или "И".

Выбери + Добавь условие. Добавление условия "Или" позволяет тебе указать второе условие, которое, если оно истинно, запускает то же форматирование, что и условие "Если". "И" и "Или" условия имеют те же поля и тот же макет, что и "Если" условия, когда "Дополнительные параметры правила" включены.

Условие "И" позволяет тебе указать, что ОБА условия "Если" и "И" должны быть выполнены до применения форматирования.

условный

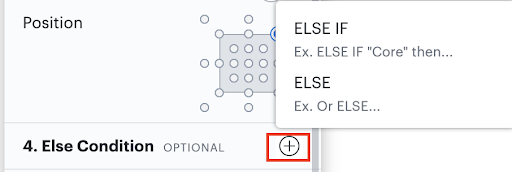

Добавь условие "Иначе" или "Иначе если".

Добавь условие "Else" или "Else If", если ты хочешь применить форматирование к фигурам в выделении, которые НЕ удовлетворяют условиям, которые ты указал выше. Ты можешь задать условия "Else" и "Else If" так же, как ты задаешь условия "If".

условный

Сохранить правило

Нажми Сохранить в нижней части редактора правил, чтобы сохранить правило. Как только ты сохранишь правило, оно автоматически применяется ко всем рендеринговым фигурам класса ресурсов, который ты выбрал в 1.Для.

Управляй правилами условного форматирования

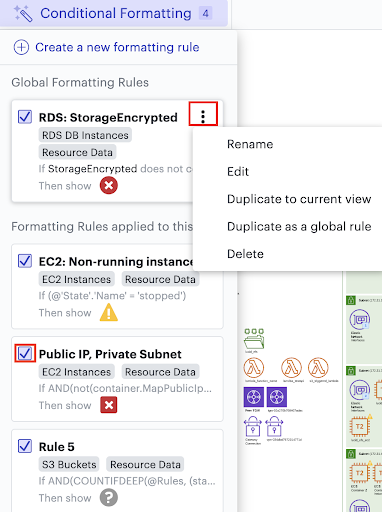

После того как правило создано и сохранено, оно появляется в списке меню Условное форматирование. Этот список появляется всякий раз, когда ты нажимаешь на значок палочки и не редактируешь конкретное правило. Из списка правил ты можешь переименовать, отредактировать, дублировать или удалить правила, нажав на меню с тремя точками в правом верхнем углу правила и выбрав один из вариантов. Ты также можешь отменить применение правила, сняв галочку рядом с его названием.

условный

По умолчанию правила, которые ты создаешь, применяются только к тому представлению, в котором ты их создал. Правила также могут быть установлены как "Глобальные" правила, которые применяются ко всем существующим представлениям и новым представлениям, которые ты создаешь.

Пример формул для правил условного форматирования

AWS

Пример 1: Публичный IP-адрес в частной подсети

Если тебе предстоит облачный аудит, ты можешь захотеть выделить экземпляры EC2, которые имеют публичный Ip-адрес в частной подсети.
После выбора EC2 Instances в 1.Для, ты можешь использовать следующую формулу в 2.Если , чтобы определить эти ресурсы:
AND(not(container.MapPublicIpOnLaunch), @PublicIpAddress)
Ты также можешь отобразить пользовательский hover-текст в 3.Then , который отображает точный IP-адрес выделенного ресурса, на который ты навел курсор:
IP-адрес {{=@PublicIpAddress}} является публичным, в частной подсети .

Пример 2: Остановленные экземпляры EC2

Возможно, ты захочешь выделить "остановленные" экземпляры EC2 в своем аккаунте.
После выбора "EC2 Instances" в 1.Для, ты можешь использовать следующую формулу в 2.Если , чтобы определить неработающие EC2 экземпляры:
(@'State'.'Name' = 'stopped')

Пример 3: VPC по умолчанию

После выбора VPC в 1.For, ты можешь использовать следующую формулу в 2.If для определения VPC по умолчанию:
AND(@IsDefault, contains(@'$Name', 'VPC'))

Azure

Пример: Зашифрованная учетная запись хранилища

Возможно, ты захочешь выделить все зашифрованные учетные записи хранения в своей подписке.

После выбора "Storage Accounts" в 1.Для, ты можешь использовать следующую формулу в 2.Если , чтобы определить зашифрованные учетные записи хранения в подписке:
=@"encryption".services.blob.enabled

Google Cloud (ранее GCP)

Пример: Владелец набора данных BigQuery

Ты можешь захотеть определить владельца набора данных BigQuery Dataset.
После выбора "BigQuery Datasets" в 1.Для, ты можешь использовать следующую формулу в 2.Если , чтобы определить BigQuery Datasets, которые имеют значение в поле метаданных "userByEmail", которое связано с владельцем:
=ISNOTEMPTY(this.access.userByEmail)
Затем ты можешь отобразить пользовательский hover-текст в 3.Затем , который отображает значение, заполненное в поле метаданных "userByEmail", которое обычно является адресом электронной почты владельца:
=this.access.userByEmail
