С помощью инструмента разметки диаграмм последовательностей вы можете легко создавать и редактировать диаграммы последовательностей. Поскольку Lucidchart автоматически генерирует диаграмму последовательностей из введенного текста, вы можете использовать сэкономленное время, чтобы вернуться к своему коду… или посмотреть «Звездные войны».

Бесплатный	Индивидуальный	Команда	Для бизнеса	Система FedRAMP

Смотреть: UML-диаграммы классов

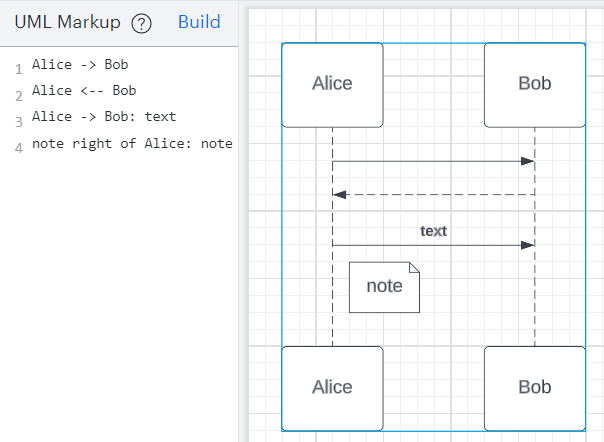

Создание диаграммы последовательностей с помощью разметки

Выполните следующие действия, и Lucidchart автоматически сгенерирует для вас диаграмму последовательностей:

Активируйте библиотеку фигур UML.
- Нажмите «Другие фигуры» в нижней части меню «Фигуры» в левой части документа или нажмите клавишу «M» на клавиатуре.
- Во вкладке «Фигуры» поставьте галочку напротив библиотеки фигур «UML».
- Нажмите «Использовать выбранные фигуры».
Под библиотекой фигур «UML-диаграмма последовательностей» на панели инструментов нажмите «Использовать разметку».
Во всплывающем окне слева введите нужную разметку.
Нажмите «Построить», чтобы создать диаграмму.

Чтобы создать новую схему, снова нажмите «Использовать разметку» в библиотеке фигур для UML-диаграмм последовательностей.

Поддерживаемая разметка

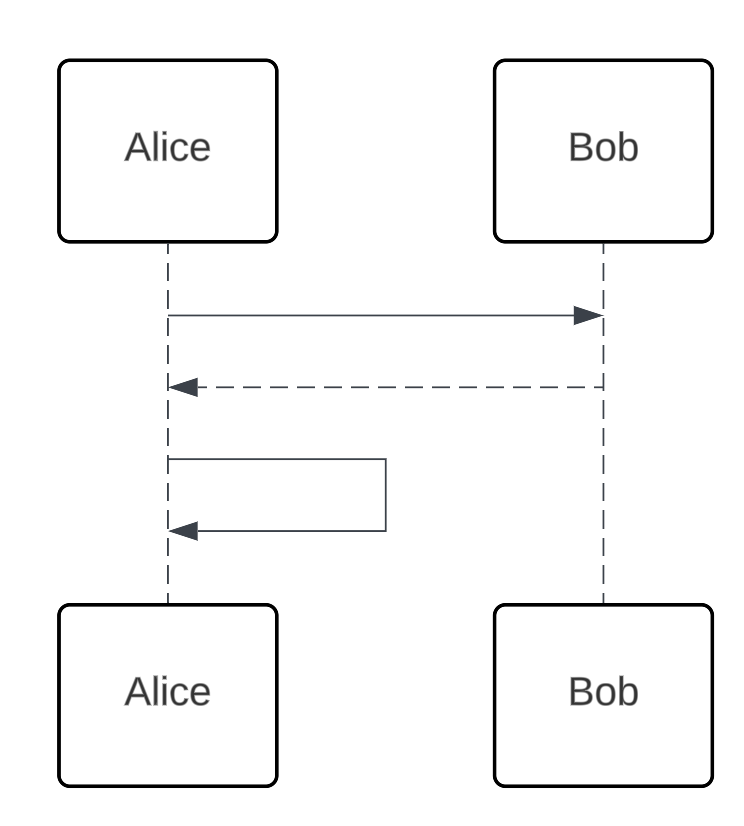

Линии

Линии представляют отношения между элементами, помогая визуализировать связи и потоки внутри системы.

Синтаксис	Описание	Пример
Alice -> Bob Alice <- Bob	Нарисовать сплошную линию (в обоих направлениях).
Alice -->	Нарисовать пунктирную линию.
Alice -> Alice	Нарисовать сплошную стрелку к участнику и от него.

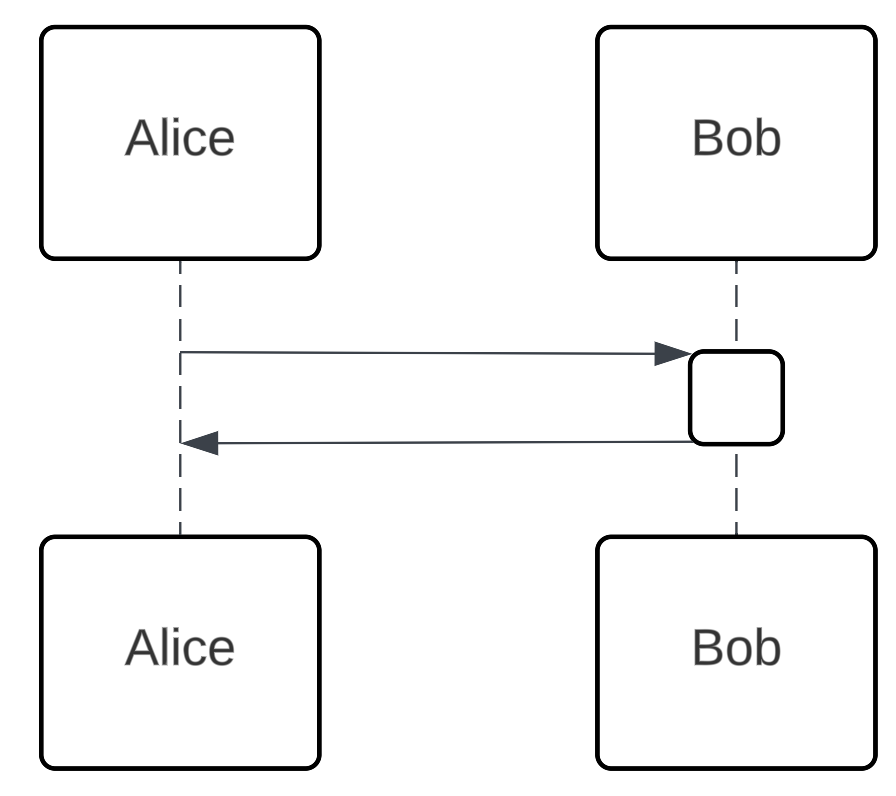

Линии жизни

Линии жизни показывают участника, участвующего в процессе, и показывают, как долго каждый участник активен или вовлечен во время событий на схеме.

Синтаксис	Описание	Пример
activate Alice	Начните активацию участника с линии жизни.
deactivate Alice	Деактивировать участника, завершить линию жизни.

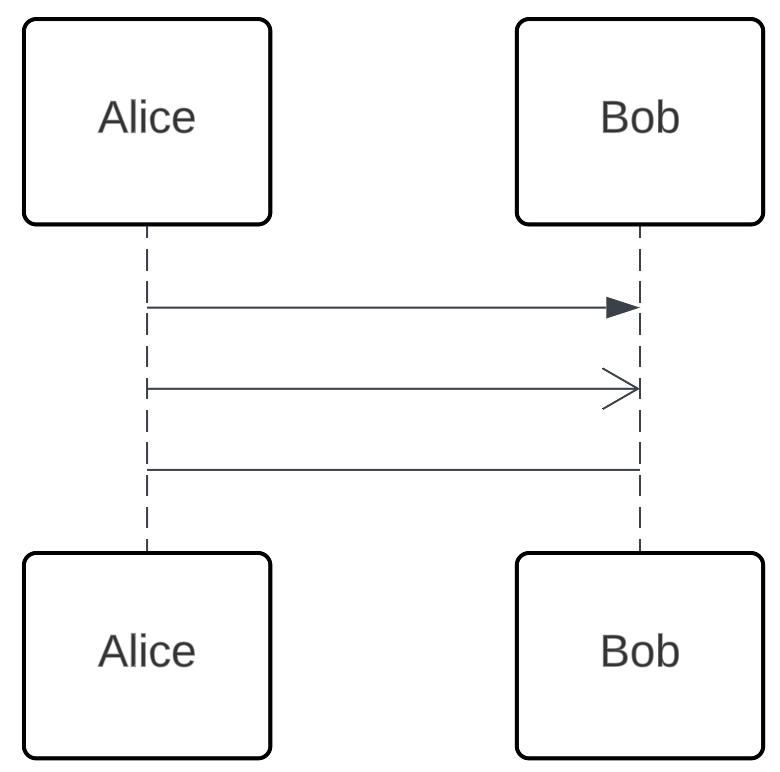

Стрелки

Стрелки представляют собой поток коммуникации между элементами.

Синтаксис	Описание	Пример
->	Закрытая стрелка
-> >	Открытая стрелка
-	Стрелка отсутствует

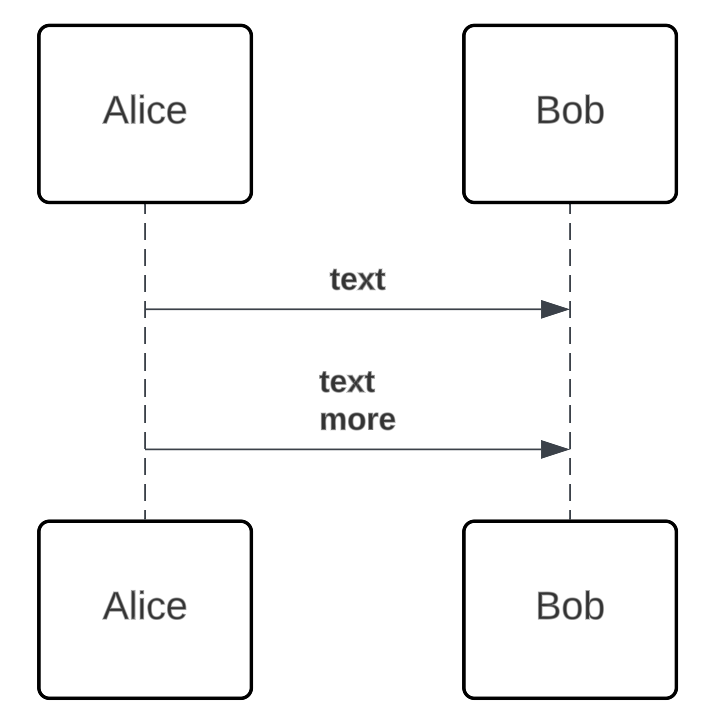

Текст

Текст добавляет метки к линиям на схеме для добавления сведений к действиям или потокам.

Синтаксис	Описание	Пример
Alice->Bob: text	Добавить ярлык к сообщениям между участниками.
Alice->Bob: text\nmore	Добавить ярлык с новой строкой к сообщениям между участниками.

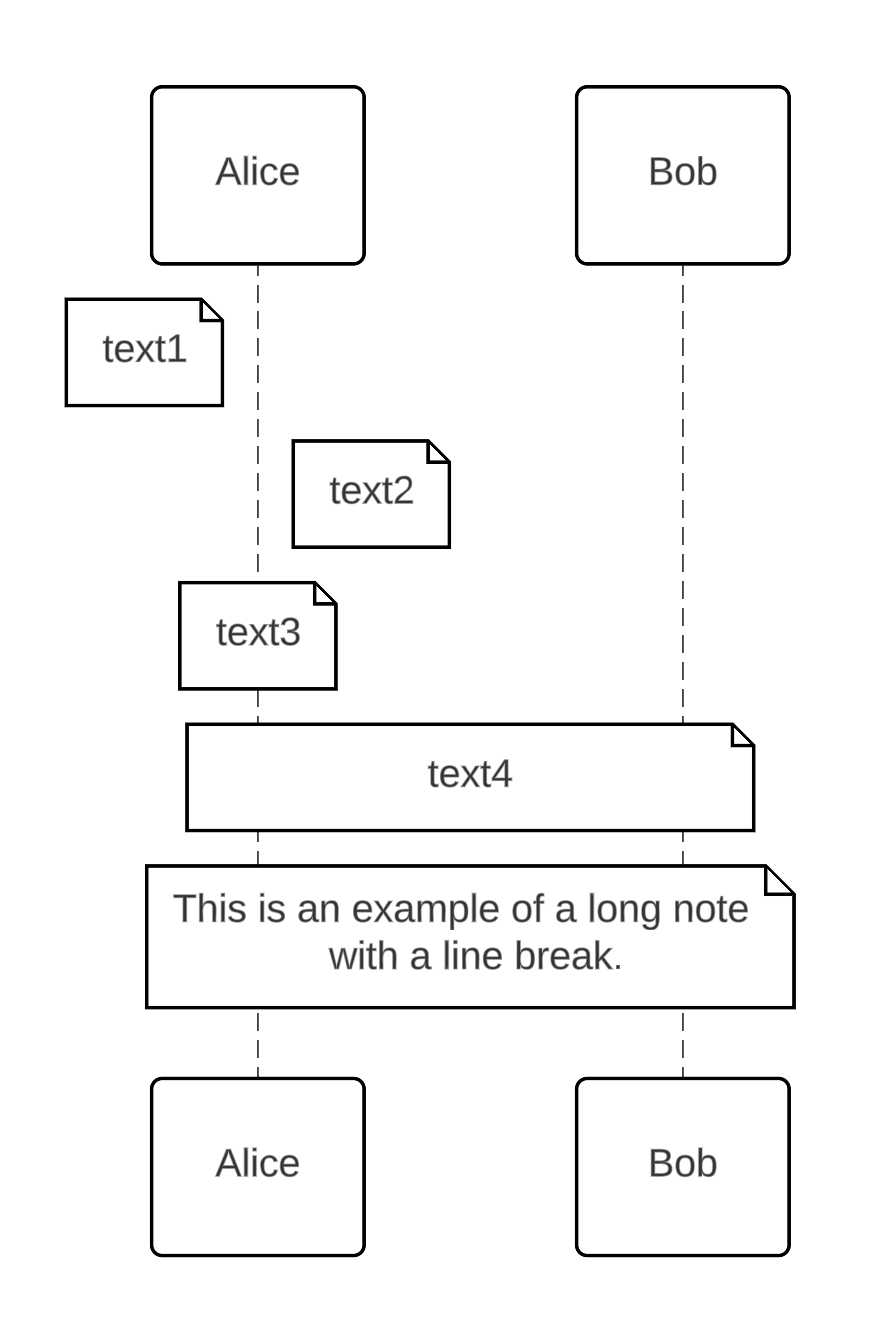

Примечания

Используйте примечания для добавления комментариев или пояснений к схеме, уточнения элементов или процессов.

Синтаксис	Описание	Пример
note left of Alice: text1	Добавить фигуру примечания слева от Алисы (если участников двое, «of Alice» может быть опущено).
note right of Alice: text2	Добавить фигуру примечания справа от Алисы.
note over Alice: text3	Добавьте фигуру примечания над Алисой.
note over Alice, Bob: text4	Добавить фигуру примечания над Алисой и Бобом.
note over Bob, Alice: This is an example of a long note \n with a line break. (keep this all in one line)	Добавить фигуру примечания с многострочными заметками над Алисой и Бобом.

Группировка

Используйте группирование для визуальной организации связанных элементов в контейнер, представляющий собой физическую или концептуальную группировку в системе. Это упрощает схему, показывая взаимосвязи между элементами.

Lucidchart поддерживает несколько функций группировки, каждая из которых имеет свое назначение. Поддерживаются следующие функции:

alt: представляет альтернативные потоки, в которых выбран только один путь.
opt: используется для необязательных последовательностей, которые выполняются только при выполнении условия.

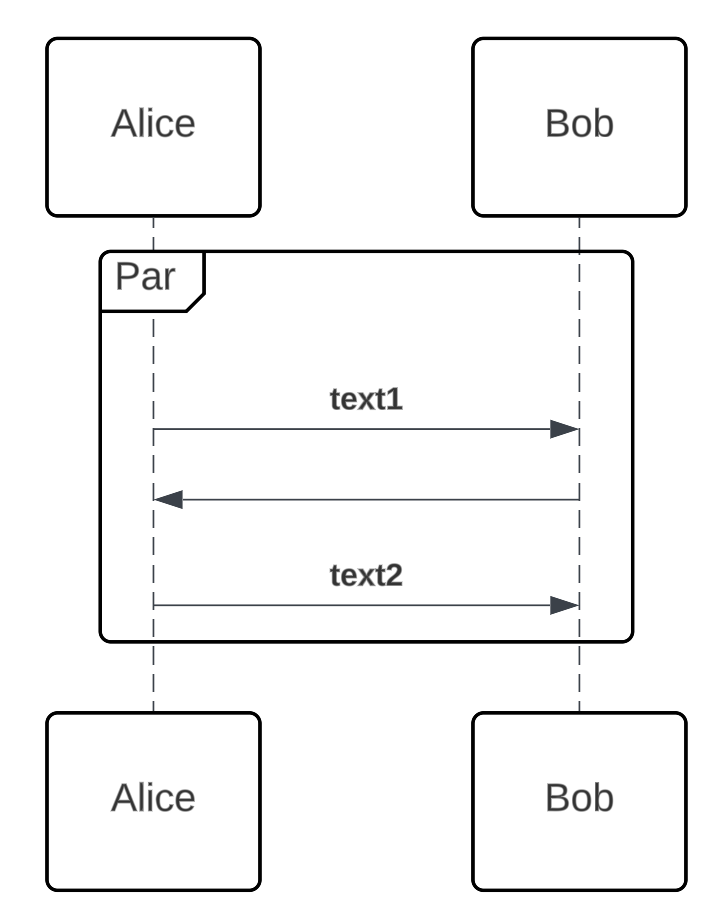

ПАР: Означает параллельный, позволяет действиям происходить одновременно.
loop: представляет собой повторяющиеся последовательности.
Критический: определяет раздел, который должен быть завершен без перерыва.

Синтаксис	Описание	Пример
alt successful case Bob -> Alice: data accepted else some kind of failure Bob -> Alice: data rejected end	Создайте групповое сообщение с «alt» (другой) и «else», чтобы показать разные ситуации.
opt text1 Alice -> Bob: text2 end	Создайте группирующее сообщение с ключевым словом "opt". Поддерживаются следующие ключевые слова: выбирать равенство цикл самое главное Примечание. Данные слова не могут быть использованы с «else». С «else» может употребляться только ключевое слово «alt».

Синтаксис

Описание

Пример

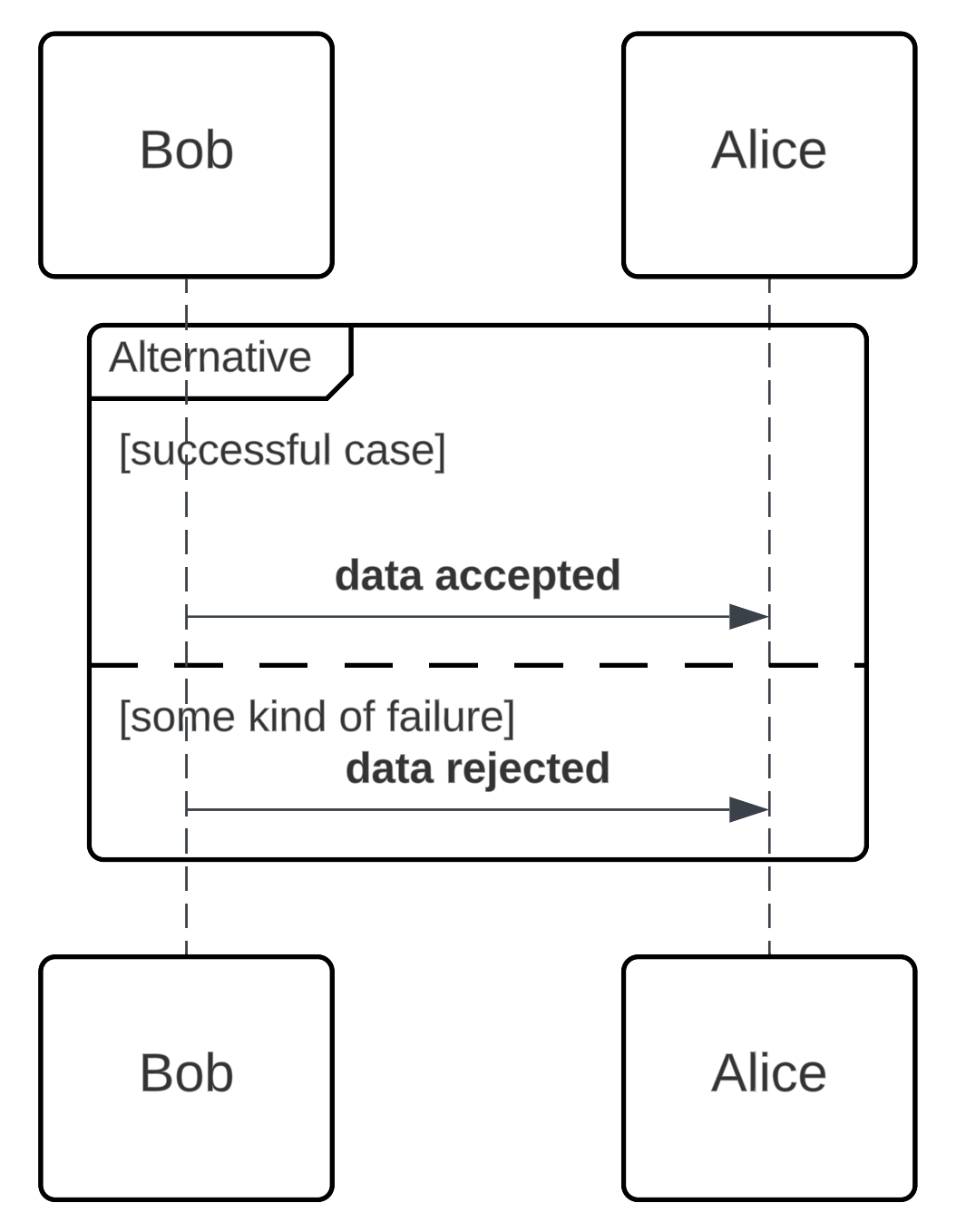

alt successful case

Bob -> Alice: data accepted

else some kind of failure

Bob -> Alice: data rejected

end

Создайте групповое сообщение с «alt» (другой) и «else», чтобы показать разные ситуации.

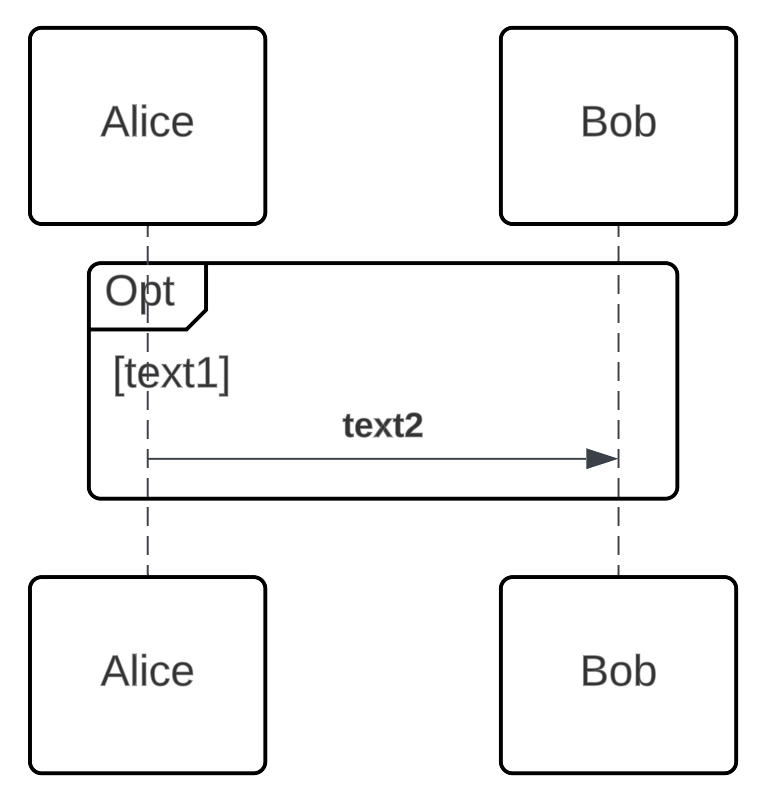

opt text1

Alice -> Bob: text2

end

Создайте группирующее сообщение с ключевым словом "opt".

Поддерживаются следующие ключевые слова:

выбирать
равенство
цикл
самое главное

Примечание. Данные слова не могут быть использованы с «else». С «else» может употребляться только ключевое слово «alt».

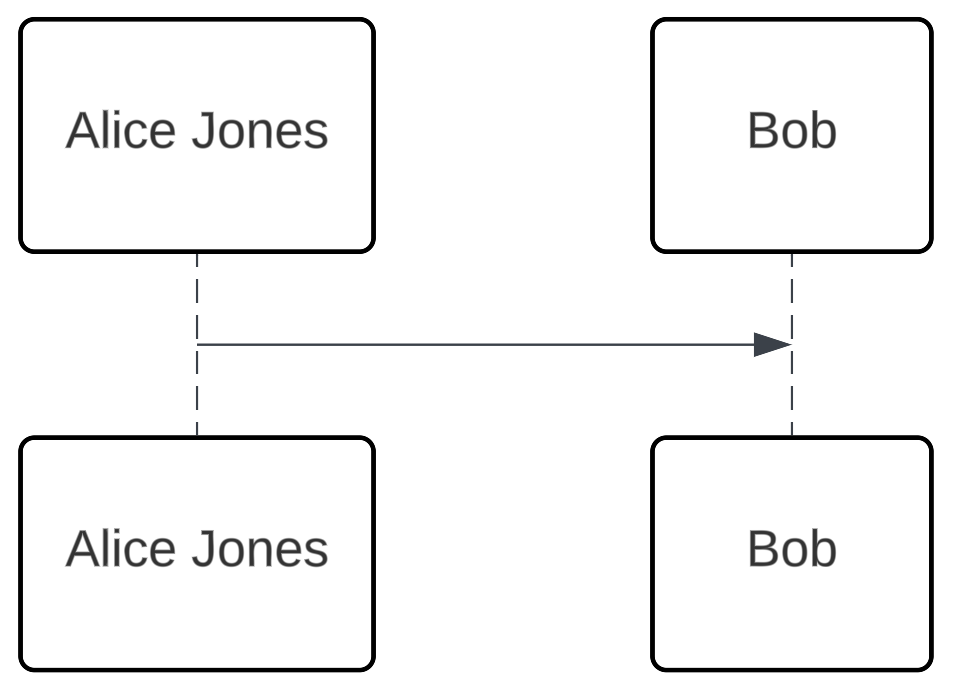

Псевдоним

Используйте псевдоним, чтобы назначить элементу альтернативное имя, что поможет упростить и упорядочить разметку для большей ясности.

Синтаксис	Описание	Пример
participant A as Alice	Присваивайте участникам имена, чтобы писать их быстрее.
participant A as "Alice Jones"	Если заданное имя состоит из двух и более слов, используйте кавычки.

Комментарии — это способ добавить примечания в код, которые не отображаются на схеме. Они предоставляют полезные пояснения или напоминания, не влияя на структуру схемы.

Синтаксис	Описание
'comment text	Однострочный комментарий
/' comment text '/	Многострочный комментарий

Редактирование диаграммы последовательностей

Не переживайте, если диаграмма последовательностей не получилась идеальной с первой попытки. Вы все еще можете редактировать разметку построенной диаграммы за исключением случаев, когда корректировка или разгруппировка диаграммы на холсте не производилась вручную.

Просто нажмите на схему, и в левой части редактора появится диалог разметки диаграммы последовательностей.

Выбор стиля диаграммы последовательностей

Выберите диаграмму последовательностей и используйте панель параметров в верхней части редактора, чтобы стилизовать диаграмму. Если вы хотите стилизовать отдельные блоки/элементы на диаграмме, вы должны сначала разгруппировать диаграмму. Выберите диаграмму, щелкните правой кнопкой мыши и выберите «Разгруппировать».

Примечание: При разгруппировке диаграммы возможность редактировать разметку пропадает.

Часто задаваемые вопросы

Можно ли добавить синтаксис стилей в разметку?
Стилизация UML-синтаксиса в Lucidchart не поддерживается. Чтобы узнать больше о стилизации схемы, см. раздел « Стиль диаграмма последовательностей » этой статьи.
