Линии незаменимы при построении диаграмм, поэтому Lucidchart стремится сделать работу с ними максимально простой и интуитивно понятной. Прочитайте эту статью, чтобы узнать больше о том, как добавлять, форматировать и настраивать линии.

Бесплатный	Индивидуальный	Команда	Для бизнеса	Система FedRAMP

Добавить линии на диаграмму

Существует четыре способа добавить линию:

Вручную щелкай и перетаскивай с объекта
Быстрое добавление линии и фигуры из объекта
Перетащите линию фигуры из меню фигуры
Щелкни правой кнопкой мыши и добавь прямо в canvas

Вручную добавь линию из объекта

Наведите курсор на фигуру.
Щелкни по круглому красному узлу со стороны объекта иоттащи курсор от него.

Вы можете соединить линию с тем же или другим объектом или добавить новый объект, выбрав его в меню, которое появится, когда вы отпустите кнопку мыши на пустом холсте.


Если вы не хотите добавлять новый объект к линии, нажмите в любом месте холста для выхода из автоподсказки фигур.

Чтобы отключить окно автоподсказки фигур:

Откройте настройки учетной записи, нажав на изображение своего профиля или инициалы в правом верхнем углу.
Нажмите Настройки документа в меню на экране слева.
Выберите вкладку Lucidchart.
Найдите раздел «После рисования линий».
Выберите «Не совершать действий».

Быстрое добавление линии и фигуры из объекта

Наведи курсор на круглый красный узел на фигуре.
Просмотри, куда будут добавлены линия и фигура, в появившемся предварительном просмотре.
Щелкни по круглому красному узлу, который появляется на фигуре или вокруг нее, чтобы добавить предварительно просмотренную линию и фигуру.


Совет: когда есть свободное место, новая линия и фигура будут добавлены в направлении круглого узла, по которому ты щелкнул. Если в этом направлении уже есть фигура, будет создано новое ответвление.

Добавление линии из меню фигур

Перетащите значок линии и стрелки из раздела «Стандартные» меню фигур.
Перетаскивайте линии и удлиняйте их, потянув за один из концов.

Добавить линию прямо на холст

Нажмите правой кнопкой мыши на холст.
В появившемся меню выберите «Нарисовать линию».

Дополнительные советы:

При перемещении объекта, соединенного линией с другим объектом, линия также переместится, чтобы сохранить соединение.
Удерживайте клавишу Shift на клавиатуре при рисовании линии, чтобы ее траектория следовала по прямой с шагом 45˚.
Создай линию, которая движется независимо от фигуры, выключив "соединения линий" в настройки документа.

Отключение соединений линий позволяет перемещать новые линии самостоятельно, предотвращая их автоматическое соединение с фигурой. Однако линии, которые уже были подключены к фигуре до отключения соединений линий, останутся соединенными и не могут быть перемещены независимо друг от друга.

Форматирование и изменение линий

Вы можете контролировать внешний вид линий благодаря множеству вариантов для изменения линий Lucidchart. Чтобы изменить отдельную линию, выберите ее и перейдите к разделу панели инструментов форматирования над холстом. Чтобы задать параметры линии в документе по умолчанию в панели инструментов форматирования, до внесения изменений убедитесь, что линии не выбраны.

Форма линии

Lucidchart предлагает четыре варианта линейной фигуры:

Прямые
Изогнутые
Угловой
Двустороннее соединение

Формой линии в новом документе по умолчанию является угловая, а значит направление линий будет соответствовать фоновой сетке холста и изгибаться под углом 90˚.

Чтобы изменить форму линии, выполните следующие действия:

Выберите линию или нажмите фон холста.
Щелкните значок Параметры линии (Line Options) на панели инструментов форматирования.
Выберите одну из доступных линий фигура.

Если вы используете фигуру Elbow line, вы можете добавить скругление к углам линии, переключая пиксели стрелками вверх и вниз в окне "rounded" в окне параметров линии.

Цвет линии

Чтобы изменить цвет линии, выполните следующие действия:

Выберите линию (или, чтобы установить значение по умолчанию, нажмите на холст).
Щелчок значок «Цвет линии» на панели инструментов форматирования.
Выберите цвет в появившемся окне образца цвета.

Задайте свой цвет, нажав на значок плюса в нижней части окна с образцами цветов.Здесь можно выбрать цвет вручную, нажав на цветовую область или с помощью ползунка.Также можно выбрать шестнадцатеричный код, HSB или RGB в выпадающем меню.Сделав выбор, вы можете настроить значения HSB или RGB или ввести шестнадцатеричный код.

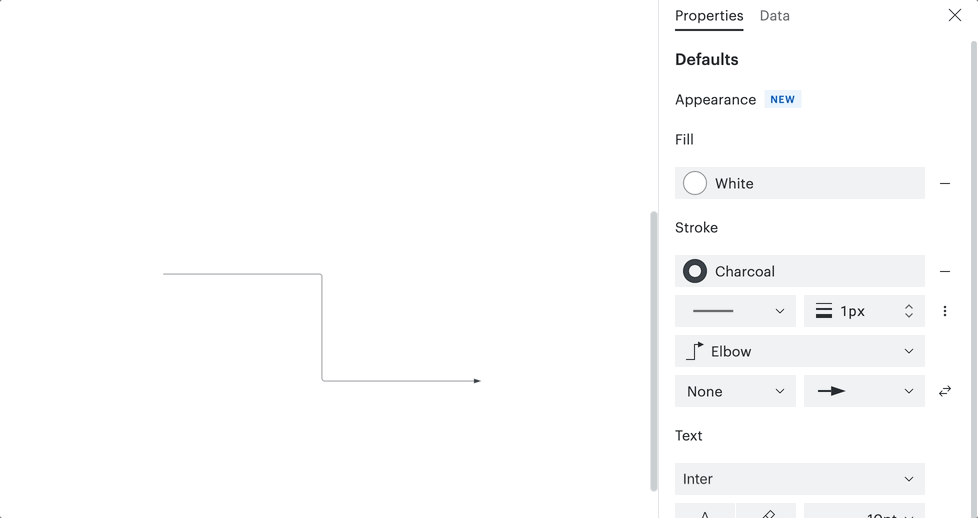

Толщина линии

Чтобы изменить толщину линии, выполните следующие действия:

Выберите линию (или, чтобы установить значение по умолчанию, нажмите на холст).
Переключите стрелки вверх и вниз в поле «Толщина линии» на панели инструментов форматирования.

Примечание: Толщина линий в Lucidchart не может превышать диапазон от 0,5 до 10 px, вводимые значения округляются до десятой доли пикселя.

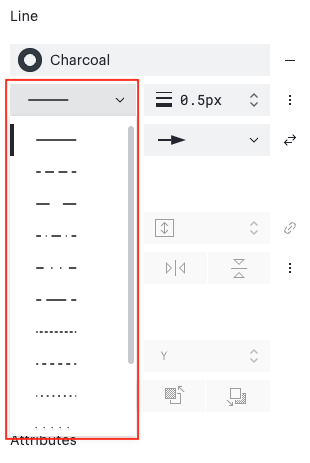

Стиль линии

Чтобы изменить стиль линии, выполните следующие действия:

Выберите линию (или, чтобы установить значение по умолчанию, нажмите на холст).
Нажмите на поле «Стиль линии» на панели инструментов форматирования, чтобы отобразить доступные варианты стиля линии.
Наводите курсор на различные стили линий, чтобы увидеть, как они будут выглядеть на диаграмме. Нажмите стиль линии, чтобы применить изменения.

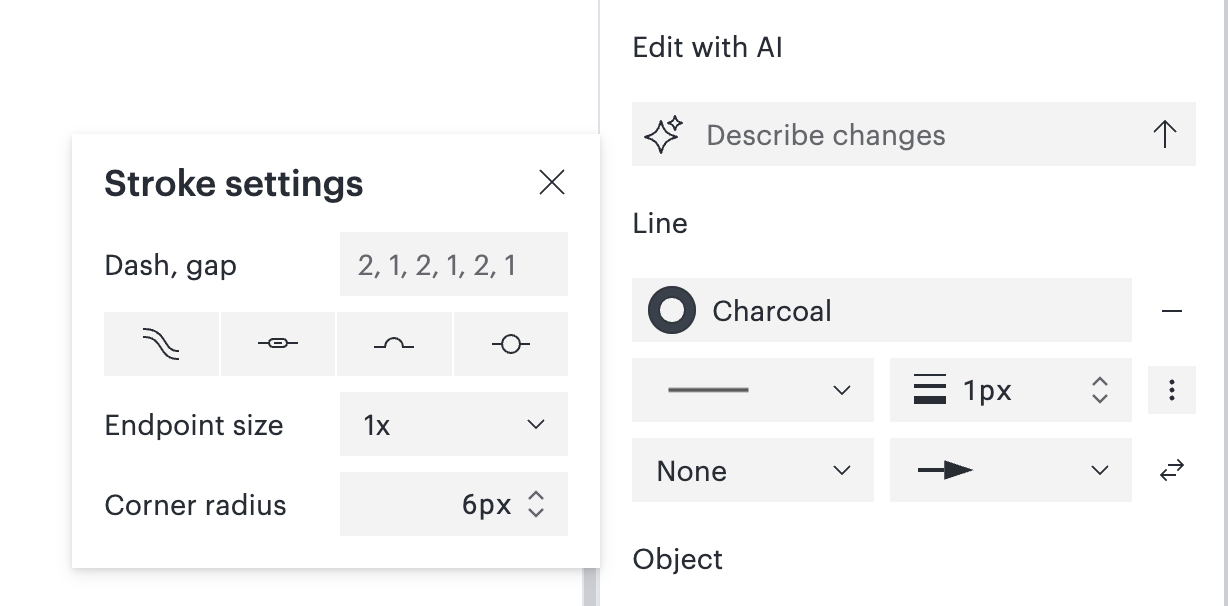

Дополнительные варианты стиля линий:

Если вы изменяете отдельную линию, вы можете выбрать "DOUBLE" в нижней части этого окна, чтобы превратить вашу линию в две параллельные линии.
Если выбранная линия пересекает другую линию на canvas, вы можете сделать так, чтобы она перепрыгнула через другую линию, выбрав "JUMP".
Если в строке есть текст, вы можете выбрать "TEXT PILL", чтобы создать ячейку вокруг текста.
Чтобы добавить маркер к линии, вы можете выбрать "МАРКЕР", чтобы добавить круг в середине вашей линии, который может быть помечен текстом над ним.

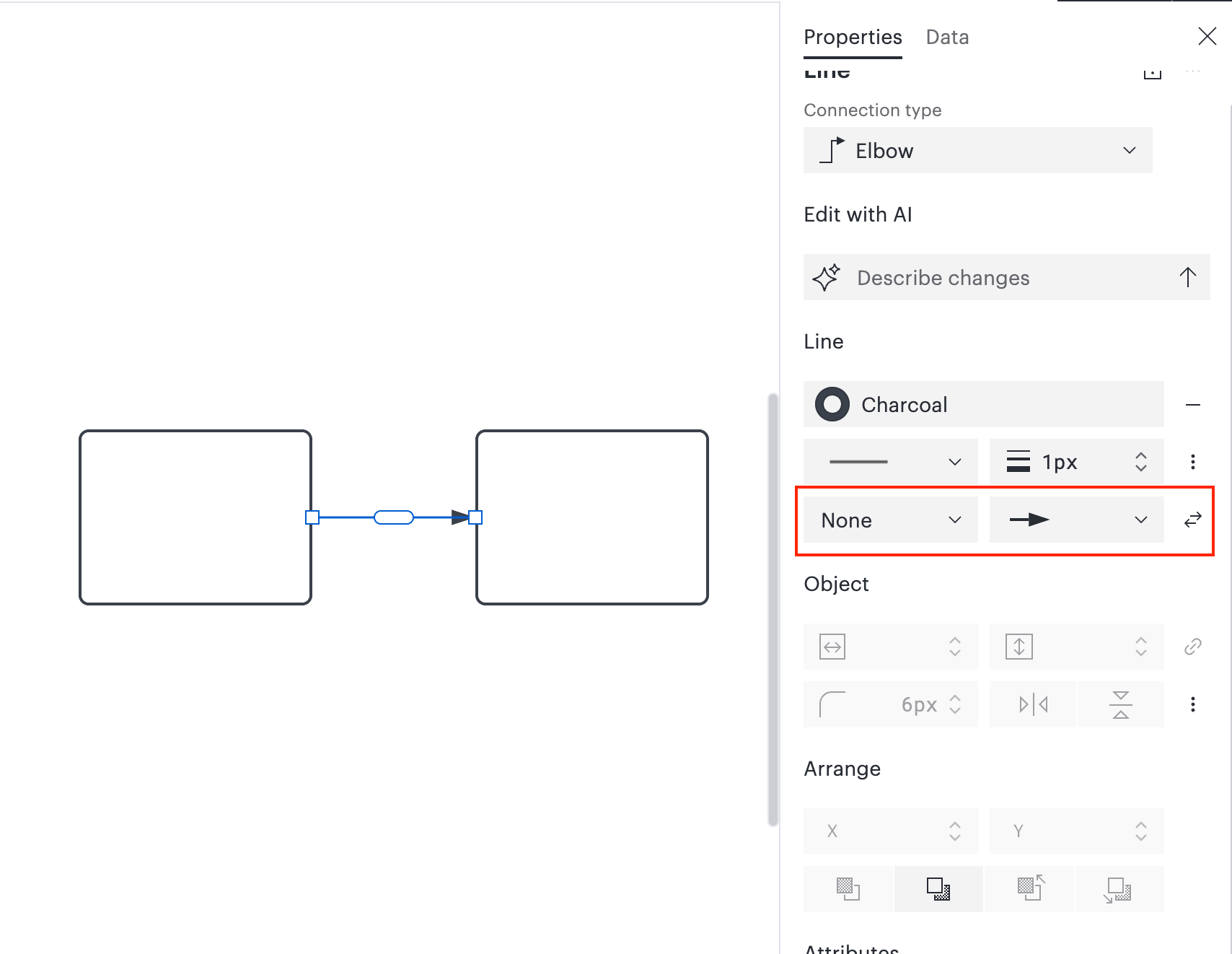

Изменить наконечники линии

Наконечники линии в новом документе по умолчанию имеют вид сплошной односторонней стрелки. Чтобы изменить вид наконечника, выполните следующие действия:

Выберите линию (или, чтобы установить значение по умолчанию, нажмите на холст).
Нажмите левое или правое раскрывающееся меню «Наконечник» на панели инструментов форматирования, чтобы просмотреть доступные параметры.
Выбрать стиль.

Чтобы поменять наконечники выбранной линии местами, нажмите на значок двойной стрелки рядом с раскрывающимся меню наконечника на панели инструментов форматирования.

Вы можете настроить размер конечных точек линии с помощью опций стиля линии, упомянутых в разделе выше.

Узнай больше: Для получения дополнительной информации о том, как форматировать линии в ERD или UML, смотри нашу статью Create an Entity Relationship Diagram in Lucidchart .

Добавить и изменить текст на линии

Чтобы добавить текст на линию, выполните следующие действия:

Дважды щелкните линию.
Введите текст в появившемся текстовом поле.
- Перетащите текстовое поле, чтобы переместить текст в другое место на линии, в том числе непосредственно над или под ней.

Чтобы удалить текст с линии:

Дважды щелкните мышкой по тексту, который вы хотите удалить.
Выделите или поместите курсор в конце текста.
Нажмите клавишу «Delete» (на Mac) или «Backspace» (на ПК) на клавиатуре.

Изменение пути линии

Измените путь угловой линии:

Выберите линию.
- В центре каждой секции выбранной линии появится узел.
- При наведении курсора на секцию линии в каждой четверти появится дополнительный узел.
Перетащите узел, чтобы изменить путь линии.
Место, которое вы щелкаете и перетаскиваете, становится опорной точкой, которая представлена заливкой на линии.
- Эта опорная точка не перемещается. Если вам нужно сбросить индивидуальную опорную точку, вы можете щелкнуть правой кнопкой мыши и выбрать «Удалить соединение».

Кончик: Вы можете сбросить всю линию и удалить все опорные точки. Для этого щелкните правой кнопкой мыши по строке и выберите «Сбросить линию».

Измените путь прямой или изогнутой линии:

Выберите линию.
- В центре линии появится узел.
Перетащите узел, чтобы создать соединение и изменить путь линии.
- Линия будет разделена на две секции, каждая из которых будет иметь узел в центре

После изменения линии и добавления соединения можете удалить соединение, нажав на него правой кнопкой мыши и выбрав «Удалить соединение».

Создание умных линий

Умная линия автоматически настраивает точки соединения, чтобы проложить оптимальный путь между объектами. Вот как это создать:

Перетащите линию от одного объекта к другому.
При достижении границы второго объекта удерживайте курсор, пока объект не будет выделен.
Отпустите курсор, прежде чем выделение пропадет.
