С помощью планов помещений в Lucidchart вы можете создавать индивидуальные планы помещений для вашего дома, офиса, зала или любого другого помещения. Начните с шаблона или воспользуйтесь библиотеками фигур для планов помещений Lucidchart, чтобы создать его с нуля.
Доступность планов: Бесплатный, Индивидуальный, Командный и Корпоративный.
- Доступно для учетных записей FedRAMP .
- Для получения более подробной информации о доступных функциях вашей учетной записи ознакомьтесь со статьей «Тарифные планы Lucid» или со статьей «Обновление учетной записи Lucid», чтобы узнать, как обновить свою учетную запись .
Приступим!

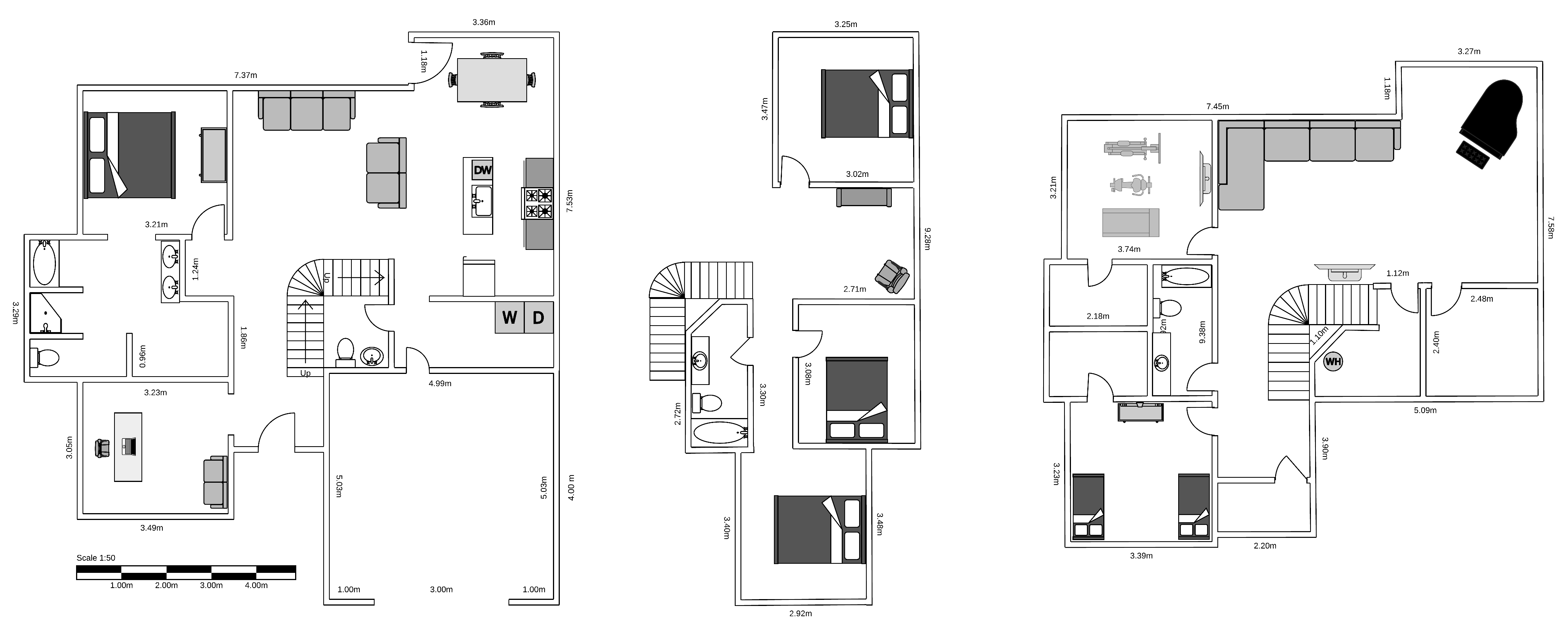

Библиотеки фигур и шаблоны планов помещений в Lucidchart предоставляют мощные инструменты, которые помогут вам настроить план помещения независимо от того, какой тип здания вы проектируете. Например, на изображении ниже показан многоэтажный дом, построенный с нуля с использованием фигур планов помещений.
Как начать с шаблона
Чтобы начать работу с готовым шаблоном плана помещения в Lucidchart, выполните следующие действия:
- Откройте документ Lucidchart.
- Нажмите
Значок поиска находится в верхней части панели инструментов в левом верхнем углу холста.
- Выберите шаблон на панели поиска.
- В строке поиска в верхней части панели введите «план этажа».
- Наведите курсор на шаблон.
- Нажмите
Значок глаза позволяет предварительно просмотреть шаблон перед его выбором.
- Нажмите кнопку «Использовать» и выберите любое место на холсте, чтобы вставить шаблон в документ.
- Нажмите
Чтобы получить полные инструкции по началу работы с готовым планом этажа в классическом редакторе Lucidchart, разверните выпадающее меню ниже.
Нажмите здесь, чтобы ознакомиться с классическими шагами редактора Lucidchart.
Откройте документ Lucidchart.
- Щелкните
значок галереи шаблонов на основной панели инструментов в левом углу рабочего пространства.
- В строке поиска в левом верхнем углу введите «план помещения».
- Наведите курсор на шаблон.
- Нажмите кнопку «Предпросмотр», чтобы увидеть увеличенное изображение шаблона перед его выбором.
- Нажмите кнопку «Вставить», чтобы вставить шаблон в документ.
Начните с пустого холста
Для построения плана помещения с нуля выполните следующие действия, чтобы открыть библиотеки фигур планов помещений.
- Откройте документ Lucidchart.
- Нажмите
- Выберите фигуру из панели поиска.
- В меню «Все фигурки», расположенном в левой части рабочей области, нажмите кнопку «Просмотреть все фигурки» .
- Либо можно просто нажать английскую клавишу «M» на клавиатуре.
- Установите флажок «Планы помещений» в разделе «Стандартные библиотеки» слева.
- Просмотрите все библиотеки фигур, доступные в категории «Планы помещений». Снимите галочку рядом с библиотеками фигур, которые вы не хотите добавлять в меню «Фигуры».
- Нажмите кнопку «Использовать выбранную фигуру» в правом нижнем углу панели.
Чтобы получить полные инструкции по созданию плана этажа с нуля в классическом редакторе Lucidchart, разверните выпадающее меню ниже.
Нажмите здесь, чтобы ознакомиться с классическими шагами редактора Lucidchart.
Для построения плана помещения с нуля выполните следующие действия, чтобы открыть библиотеки фигур планов помещений.
- Откройте документ Lucidchart.
- Нажмите «Еще фигуры» в нижней части меню фигур в левой части рабочей области.
- Либо можно просто нажать английскую клавишу «M» на клавиатуре.
- Установите флажок «Планы помещений» в разделе «Стандартные библиотеки» слева.
- Просмотрите все библиотеки фигур, доступные в категории «Планы помещений». Снимите галочку рядом с библиотеками фигур, которые вы не хотите добавлять в меню «Фигуры».
- Нажмите кнопку «Использовать выбранную фигуру» в правом нижнем углу панели.
Теперь вы можете перетащить фигуру плана помещения на холст из меню фигура слева.
Оптимизация настроек документа
Мы рекомендуем отключить все привязки, чтобы создавать и настраивать план помещения было удобнее. Для этого:
- Откройте меню «Файл» в левом верхнем углу холста.
- Наведите курсор на «Файл».
- Наведите курсор на пункт «Настройки».
- Нажмите «Настройки документа».
- Выберите «Сетка и привязка» в меню слева от появившейся панели.
- Отключите следующие параметры:
- Привязка к объектам
- Привязка объектов к сетке
- Привязка к направляющим
Чтобы получить полные инструкции по отключению привязки в классическом редакторе Lucidchart, разверните выпадающее меню ниже.
Нажмите здесь, чтобы ознакомиться с классическими шагами редактора Lucidchart.
- Открыть
Меню «Файл» находится в верхнем левом углу холста.
- Наведите курсор на «Файл».
- Нажмите «Настройки документа».
- Выберите «Сетка и привязка» в меню слева от появившейся панели.
- Отключите следующие параметры:
- Привязка к объектам
- Привязка объектов к сетке
- Привязка к направляющим
Отключение этих настроек позволяет более точно перемещать фигуры плана помещения.
Добавление и настройка плана фигур плана помещения
Добавление фигуры плана этажа в холст работает так же, как и с другой фигурой в Lucidchart— выберите фигуру из инструментов документа на левой панели и перетащите ее в рабочую область. В некоторых случаях эти фигуры работают иначе, чем другие фигуры Lucidchart , особенно при работе со стенами и дверями. Для получения более подробной информации о работе именно с фигурами плана этажа, ознакомьтесь с разделами ниже.
Комнаты

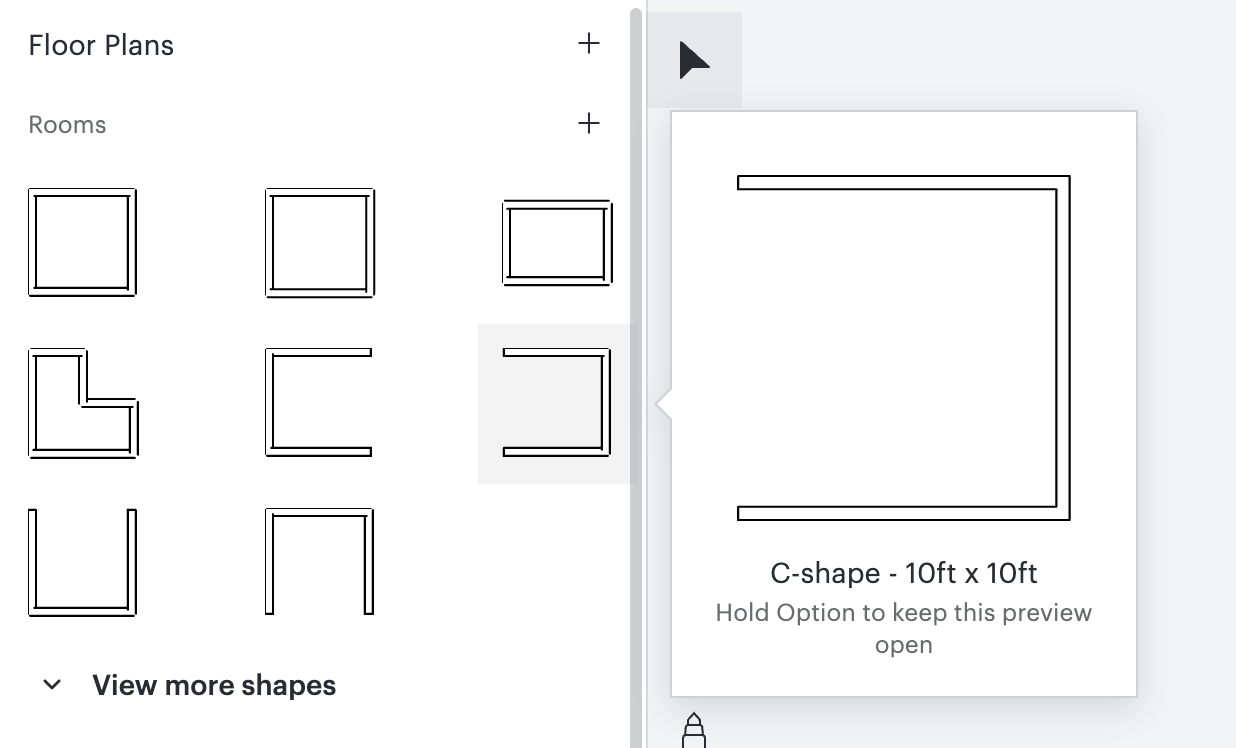

При построении плана помещения на чистом холсте проще всего начать с фигуры «Комната». В библиотеке фигур «Комнаты» можно найти несколько размеров комнат. Чтобы добавить комнату, выберите ее и перетащите на холст.
Комнаты состоят из нескольких фигур «Стена» и ведут себя аналогично. Подробнее о работе с фигурами «Стена» читайте в следующем разделе.
Стены

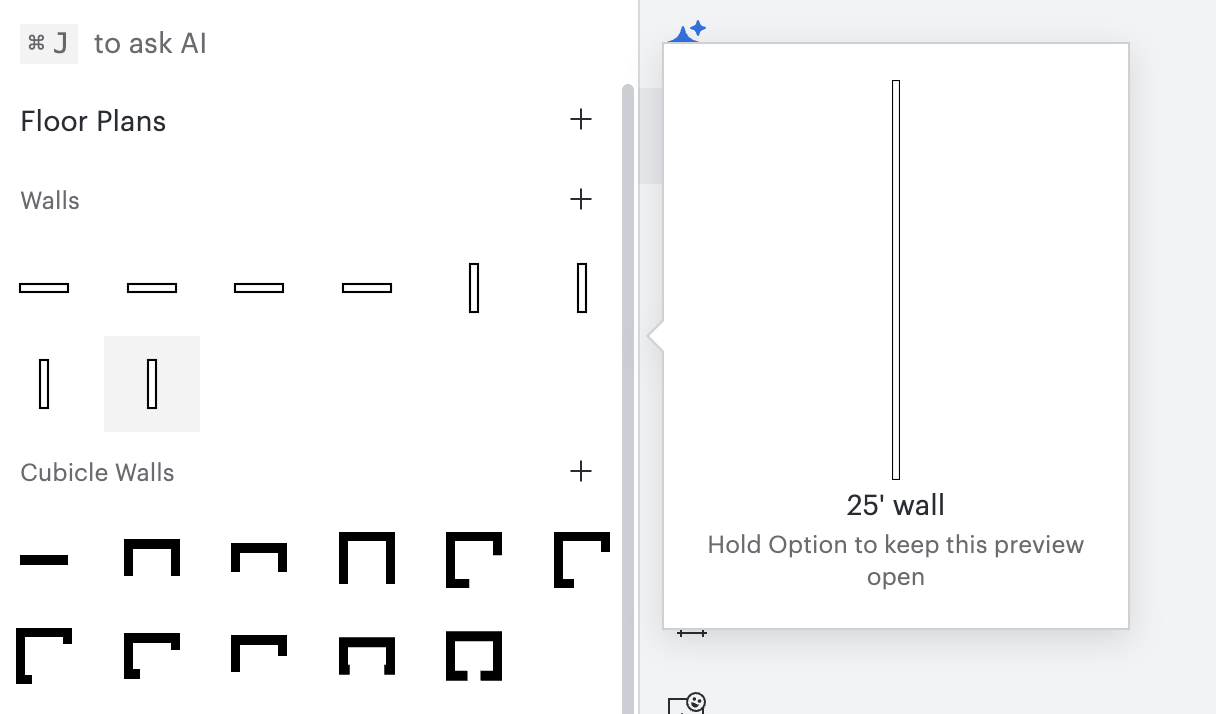

Как и в случае с комнатами, вы можете добавить стену на холст, выбрав ее из библиотеки фигур «Стены» и перетащив ее на холст. В библиотеке фигур «Стены» есть различные варианты, которые можно выбрать в зависимости от направления и размера.
После того, как стена будет на холсте, вы сможете настроить размер, направление и обозначение размеров.
Изменить размер или направление
Чтобы изменить размер или направление стены, щелкните фиолетовую точку на любом из концов стены и перетащите ее в новое место на холсте.
Настройте размеры стены
Вы можете перемещать или скрывать отображаемые рядом со стеной размеры, чтобы адаптировать их к потребностям вашей планировки. Чтобы переместить измерение, щелкните и перетащите его в новое место, в том числе на другую сторону стены.
Чтобы скрыть размер, выполните следующие действия:
- Нажмите правой кнопкой мыши на стену на холсте.
- Наведите курсор на «Параметры стены» в верхней части меню.
- Выберите «Скрыть длину».
Заметка: если стена присоединена к другой стене, то размеры показывают длину той стороны стены, около которой они отображаются. Внутренняя стена будет иметь размеры, отличные от наружной стены.
Прикрепить стену к другой стене
При работе с индивидуальными стенами их можно соединять друг с другом, создавая комнаты. Рекомендуется это сделать, так как это может повлиять на точность измерений стен.

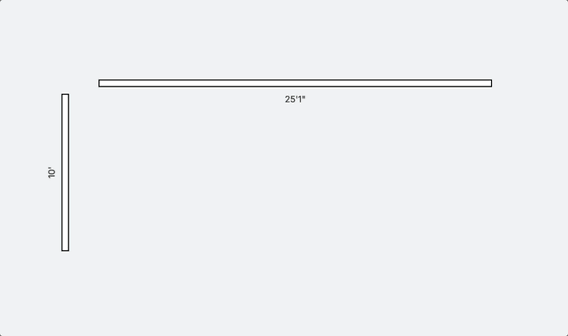

Чтобы прикрепить одну стену к другой, перетащите угол одной стены за угол другой. См. пример ниже. Этот пример также показывает, что размеры стен специфичны для внутренней или внешней части стены.
Подсказка: если у вас возникли трудности с прикреплением одной стены к другой, попробуйте увеличить масштаб, прежде чем перетаскивать стену. Это позволяет точнее ее позиционировать.

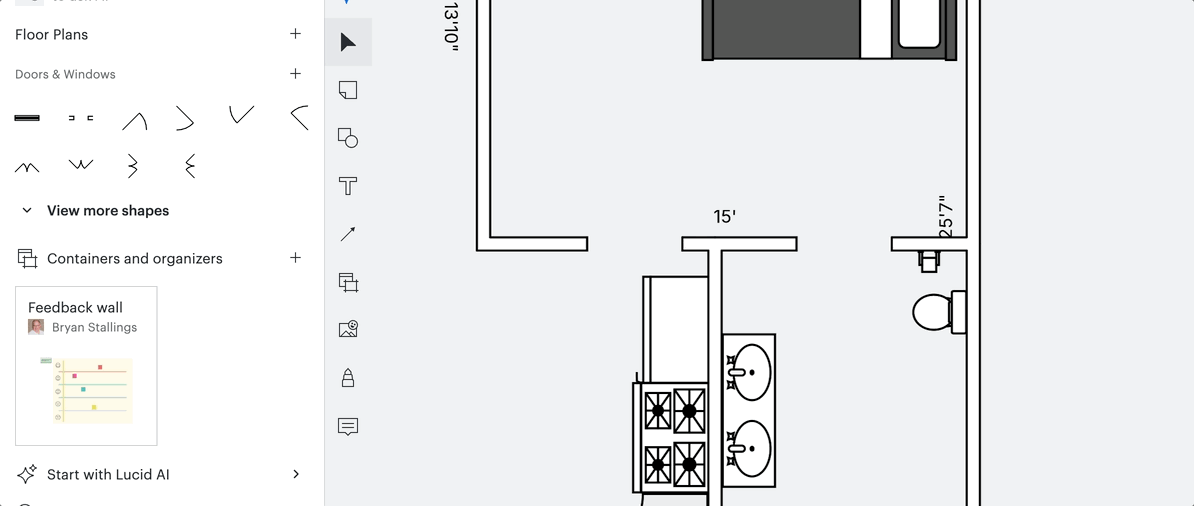

Двери и окна
Чтобы добавить дверь или окно к стене на плане помещения, выполните следующие действия:
- Выберите вариант из библиотеки фигур «Двери и окна».
- Перетащите выделенную область на стену.
Дверь или окно автоматически прикрепятся к стене. После этого вы можете изменить размер или переместить дверь или окно.
При выборе двери убедитесь, что она открывается в нужную сторону. Добавив дверь на стену, вы сможете переместить ее на другую сторону стены, нажав на фиолетовый квадрат в середине фигуры и перетащив его на другую сторону.

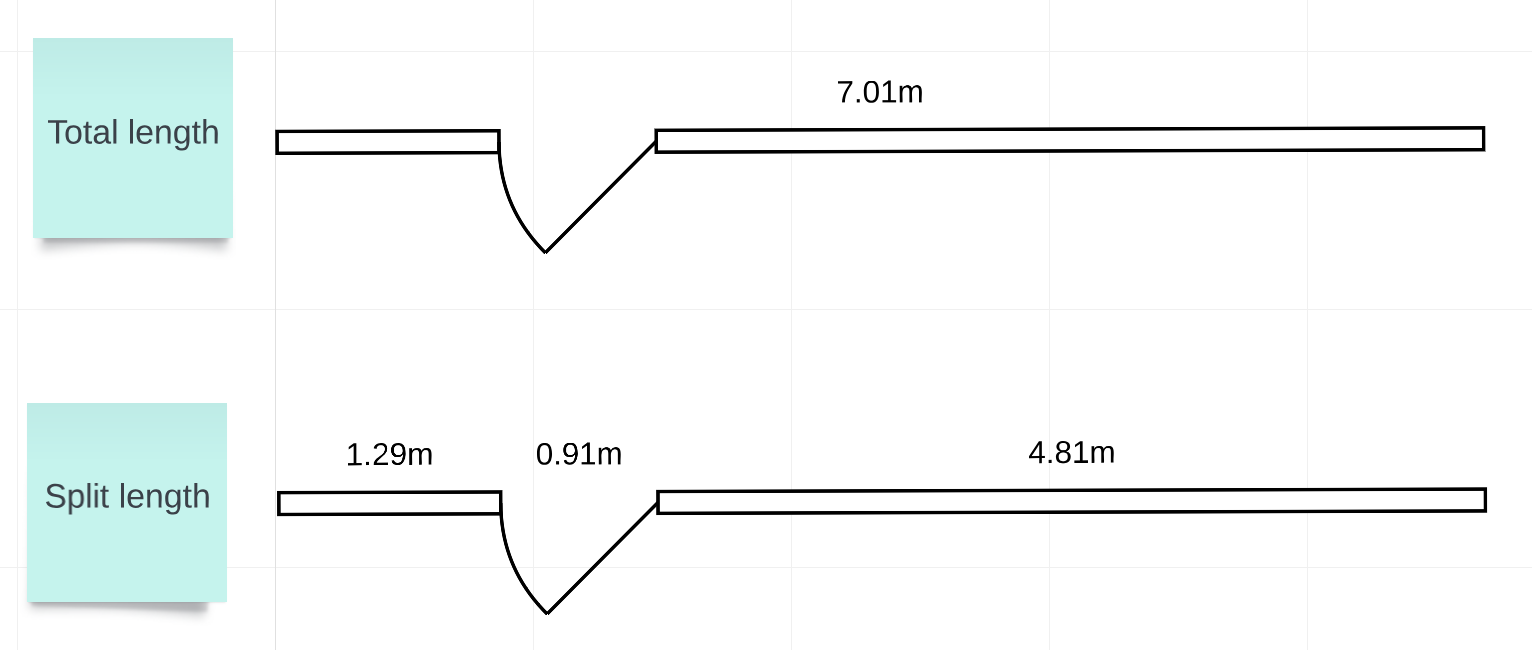

Переключайтесь между общей и раздельной длиной.
При добавлении двери или окна к стене можно выбрать отображение либо общей длины всей стены, либо длины её отдельных участков. Для этого:
- Нажмите правой кнопкой мыши стену с дверью или окном.
- Наведите курсор на «Параметры стены» в верхней части меню.
- Выберите «Раздельная длина» или «Общая длина».
Дополнительные объекты
В библиотеках фигур Lucidchart есть множество дополнительных объектов, которые вы можете добавить, включая лестницы, шкафы, кабинки, мебель, бытовую технику и многое другое.
Дополнительно: если вы не нашли конкретную фигуру плана помещения, которую вы ищете, вы можете добавить ее в качестве пользовательской фигуры. Подробнее об этом читайте в статье «Библиотеки фигур в Lucidchart».
Использование инструмента масштабирования

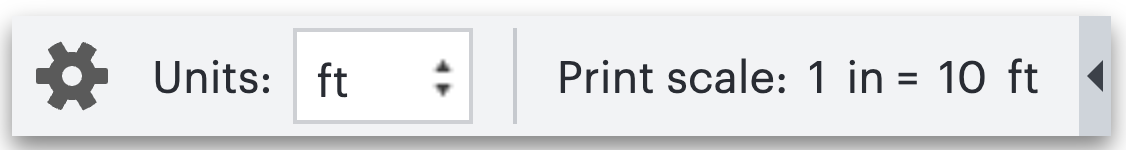

При открытии одной или нескольких доступных библиотек фигур на плане этажа в левом нижнем углу рабочей области автоматически появляется инструмент масштабирования. Нажмите на значок шестеренки, чтобы отобразить или скрыть всю панель инструментов. Этот инструмент предназначен только для построения и не будет отображаться в экспортированной версии плана помещения.
Чтобы изменить масштаб плана помещения, выполните следующие действия:
- Открыть
Меню «Файл» находится в верхнем левом углу холста.
- Наведите курсор на «Файл».
- Наведите курсор на «Настройки».
- Нажмите «Настройки документа».
- В разделе «Заполните и просмотрите» включите параметр «Масштаб единиц».
- Выберите желаемый масштаб из выпадающего списка или нажмите «Настроить», чтобы задать значения и единицы измерения для обоих полей:
- Значение: Введите значение измерения так, как оно отображается в вашем документе Lucidchart .
- Мир: Введите его реальный, соответствующий ему размер.
- Изменения применяются автоматически в режиме реального времени. Нажмите на значок «X», чтобы закрыть настройки документа.
Используйте этот инструмент, чтобы задать масштаб плана и изменить единицы измерения. По мере того, как вы будете вносить изменения в параметры инструмента масштабирования, размер документа Lucidchart будет изменяться соответствующим образом.
Подробнее: более подробный пример того, как изменение размеров масштаба влияет на документ Lucidchart, приведен в совете №7 этого поста сообщества.

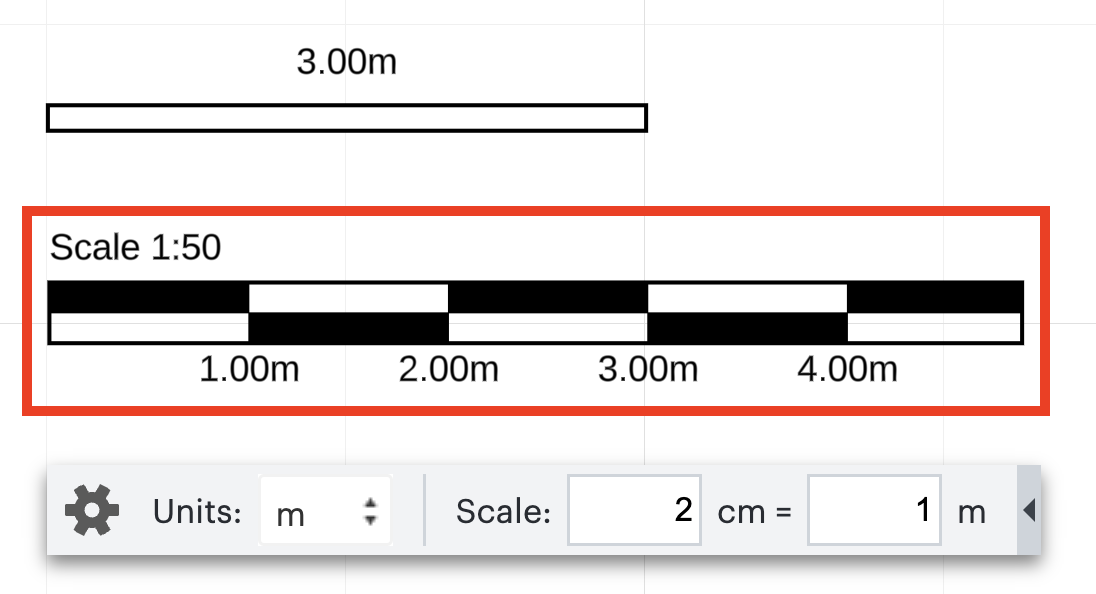

Добавление фигуры «Масштаб»
Чтобы добавить размер, который будет отображаться в экспортированной версии плана, или использовать его в качестве эталона при построении плана этажа, добавьте фигуру «Масштаб», расположенную в библиотеке фигур «Измерения». При настройке инструмента масштабирования из предыдущего раздела эта фигура автоматически корректируется соответствующим образом.
Помощь всё ещё нужна
Часто задаваемые вопросы
Могу ли я изменить толщину стен на плане этажа?
Нет. Толщина стен на планировках Lucidchart является статичной и не может быть изменена.
Можно ли вручную ввести конкретные размеры для чертежа на плане этажа?
Нет. Возможности указать размеры фигуры плана помещения нет. Однако вы можете добавить пользовательскую фигуру с пользовательскими размерами в качестве обходного пути.
Можно ли ввести собственные размеры для измерения стен?
Нет. Размеры стен заполняются автоматически в зависимости от масштаба документа и размера стены. В качестве временного решения скройте размер и добавьте текстовое поле со своими размерами.
Можно ли импортировать редактируемый план этажа из существующего файла?
Да. С помощью ИИ Lucid вы можете мгновенно преобразовать существующее изображение или файл плана этажа в редактируемый шаблон Lucidchart .
В качестве альтернативы вы можете вставить изображение существующего плана этажа и использовать слои в Lucidchart для обводки поверх него, следуя инструкциям в
этот пост в сообществе.
