Lucidchart предлагает два способа создания математических уравнений: LaTeX и редактор MathQuill, работающий по системе WYSIWYG (what-you-see-is-what-you-get, «что видишь, то и получишь»). Прочитайте эту статью, чтобы узнать, как добавлять и использовать библиотеку уравнений.

Бесплатный	Индивидуальный	Команда	Для бизнеса	Система FedRAMP

Добавление библиотеки уравнений

Выберите «Еще фигуры» в меню фигур или нажмите клавишу «M» на клавиатуре.
Установите флажок напротив пункта «Уравнения».
Выберите «Использовать выбранные фигуры».

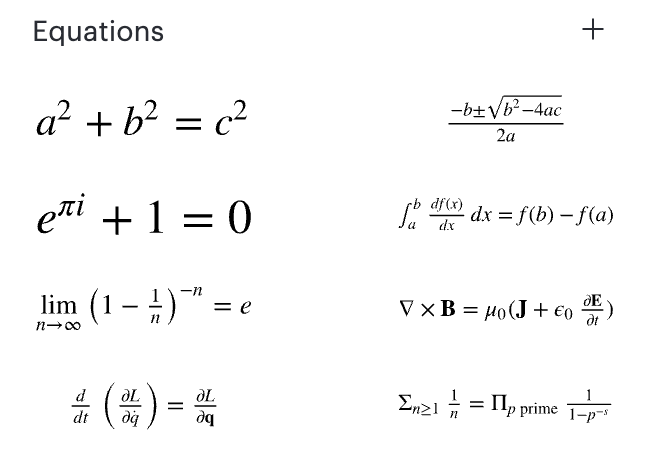

Библиотека уравнений теперь готова к использованию из меню фигур.

Добавление и редактирование уравнений

Добавление уравнения на холст

Найдите раздел «Уравнения» в меню фигур.
Нажмите и перетащите фигуру уравнения на холст.

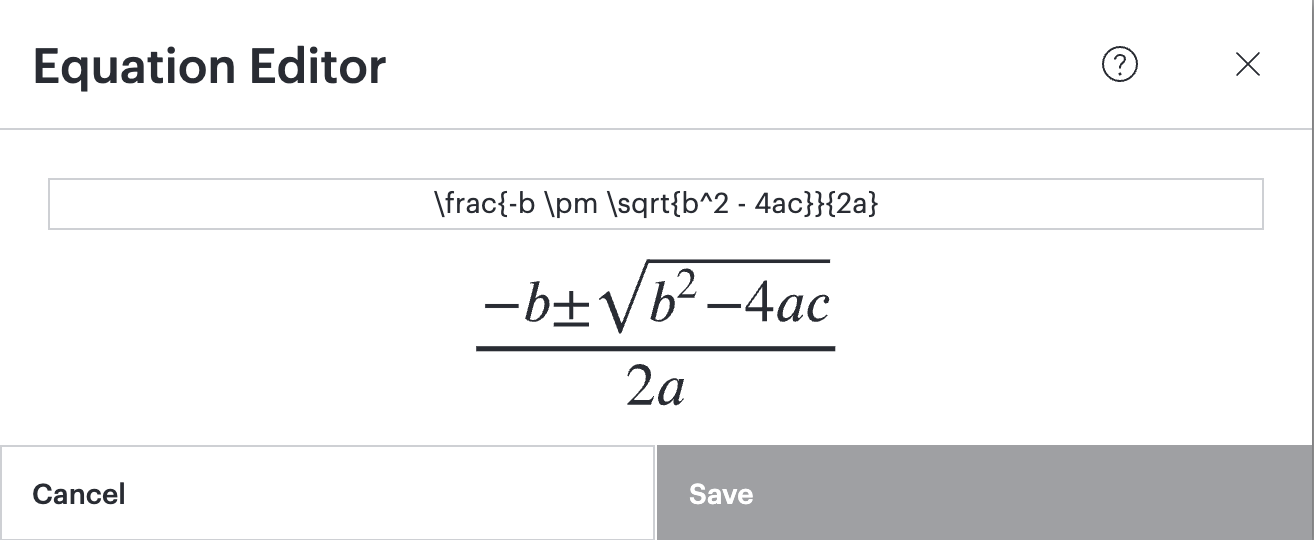

Редактирование уравнения с помощью LaTeX

В текстовом поле редактора уравнений нажмите на место в уравнении, где вы хотите внести изменения.
Введите математические символы, используя комбинации горячих клавиш на клавиатуре.
- Вы сможете увидеть предпросмотр уравнения под текстовым полем.
Нажмите «Сохранить».

how-to-make-edits-to-the-equations-shape-using-the-latex-equation-editor-in-lucidchart.gif

Редактирование уравнения с помощью LaTeX + WYSIWYG

Чтобы создать уравнение, используя символы из WYSIWYG-редактора MathQuill в дополнение к комбинациям горячих клавиш, выполните следующие действия:

В редакторе уравнений выберите опцию «LaTeX + WYSIWYG».
Выберите меню символов уравнения.
Нажмите на символ, чтобы добавить его в уравнение.
- Вы сможете увидеть предпросмотр уравнения под текстовым полем.
Выберите «Сохранить».

Часто задаваемые вопросы

Вычисляет ли библиотека формул уравнения, которые я добавляю в свой документ?
Нет, библиотека уравнений фигур не вычисляет и не решает уравнения. Его цель — правильно форматировать и отображать формулы в документе.

Что такое LaTeX?
LaTeX — это язык разметки, обычно используемый в математике. Он превращает обычный текст, такой как a^b, в форматированные выражения. Lucidchart использует MathJax, который поддерживает большинство математических операций LaTeX.

Что такое MathQuill WYSIWYG?
What-you-see-is-that-you-get — это альтернатива использованию комбинаций горячих клавиш при создании уравнения. Если вы выберете этот параметр, вы сможете построить уравнение, выбрав его из предустановленного меню.

Могу ли я отредактировать уравнение, которое уже находится на холсте?
Да. Дважды щелкните уравнение, чтобы снова открыть редактор формул.
