С помощью AWS Cost Modeling (beta) ты можешь быстро добавить информацию о затратах AWS в диаграммы Lucidchart, чтобы принимать лучшие архитектурные решения и упростить процесс финансового утверждения. Прочитай эту статью, чтобы узнать больше.

Эта бета-функция доступна только для библиотеки фигур AWS 2019 в редакторе Lucidchart и доступна только для пользователей с лицензией создателя Lucidscale и лицензией Lucidchart. Цены поступают непосредственно из API прайс-листа AWS. Lucid каждый день подтягивает цены, чтобы они оставались актуальными.

Моделирование стоимости доступа

Чтобы получить доступ к моделированию затрат в Lucidchart, тебе нужно добавить библиотеку фигур AWS Architecture 2019, а затем добавить к ним затраты. Читай дальше, чтобы узнать больше.

Добавь библиотеку форм AWS Architecture 2019

Чтобы добавить библиотеку форм AWS Architecture 2019 в свой документ, выполни следующие шаги:

Откройте документ Lucidchart.
Нажми More shapes в нижней части меню Shape, расположенного в крайней левой части редактора.
Поставь галочку напротив пункта "Архитектура AWS 2019".
Нажмите Использовать выбранные фигуры.

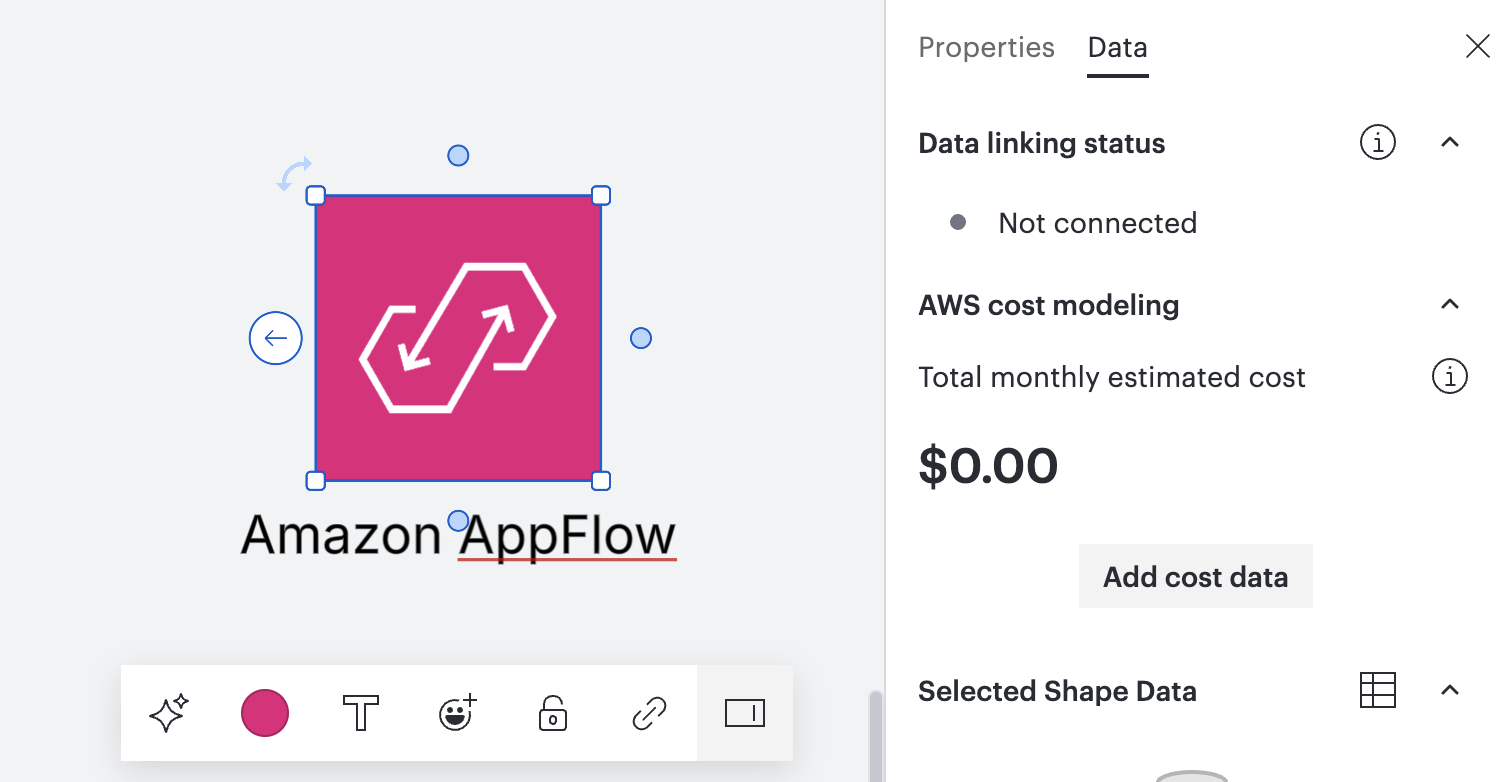

Добавить стоимость к формам AWS 2019

Чтобы добавить стоимость к форме AWS Architecture 2019, выполни следующие шаги:

Перетащи фигуру из библиотеки фигур AWS Architecture 2019 на холст.
Открой правую панель.
Выбери вкладку Данные .
Нажми Добавить данные о затратах AWS в разделе "Анализ затрат (BETA)".

Также ты можешь щелкнуть правой кнопкой мыши на форме из библиотеки форм AWS Architecture 2019 и выбрать Add AWS Cost Data.

Рассчитайте стоимость поддерживаемых услуг

Расчет стоимости для конкретного ресурса обычно включает в себя два этапа: (1) выбор правильного SKU и (2) настройка скидок, модели ценообразования и деталей использования ресурса.

Выберите правильный SKU

Поиск правильного SKU всегда начинается с выбора правильной услуги в выпадающем списке услуг. Список поддерживаемых услуг представлен ниже. Для услуг, которые не поддерживаются, или для оценки других внешних или разных затрат, ты можешь выбрать "Custom" в выпадающем списке услуг.

Примечание: Услуги в этом списке записаны в том порядке, в котором они появляются в AWS Price List API.

Поддерживаемые услуги:

AWSGlue
AWS Lambda
AWSQueueService
AWSSecretsManager
AWSTransfer
AmazonApiGateway
AmazonAppStream
AmazonCloudFront
AmazonCognito
AmazonDynamoDB
AmazonEC2
AmazonECS
AmazonEFS
AmazonES
AmazonElastiCache
AmazonFSx
AmazonRDS
AmazonRedshift
AmazonRoute53
AmazonS3
AmazonSNS
AmazonSageMaker
AmazonStates
AmazonTextract
постичь

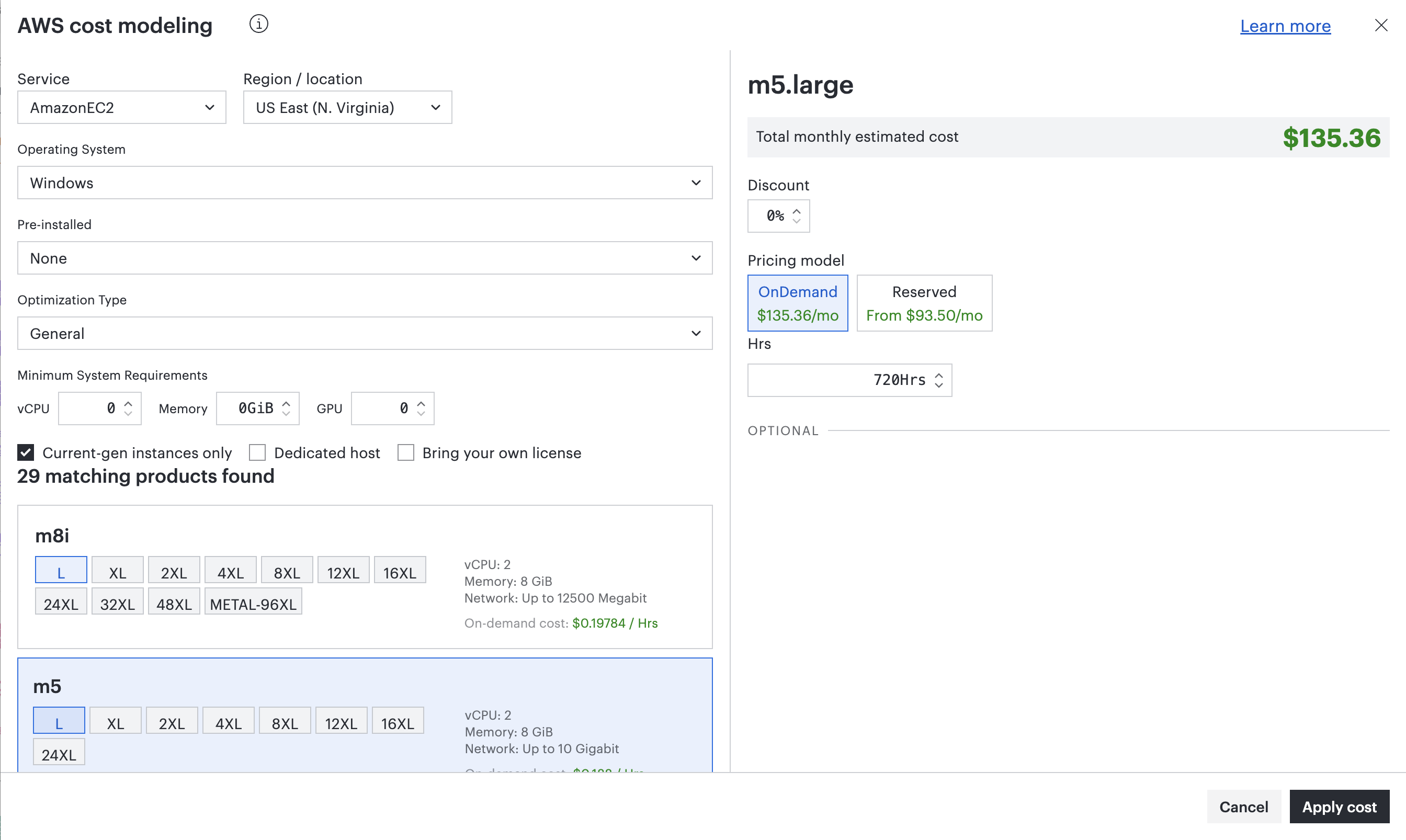

В зависимости от формы, которую ты выбрал, в выпадающем списке "Сервис" по умолчанию может стоять соответствующее значение. Кроме того, некоторые формы по умолчанию автоматически включают другие фильтры в дополнение к выбору SKU. Хорошим примером этого является форма "r5" EC2. При добавлении стоимости в эту форму модал будет автоматически фильтроваться, чтобы показывать только SKU в категории "r5".

Используй другие фильтры, чтобы сузить список потенциальных SKU и выбрать тот, который соответствует твоим потребностям.

Примечание: Выбранный тобой SKU не обязательно должен представлять собой форму, которая отображается на холсте, хотя желательно использовать форму, которая точно соответствует выбранному SKU, чтобы не вводить в заблуждение тех, кто будет потреблять создаваемую диаграмму. Кроме того, к одной форме можно применить несколько стоимостей.

Настройка деталей для расчета цены

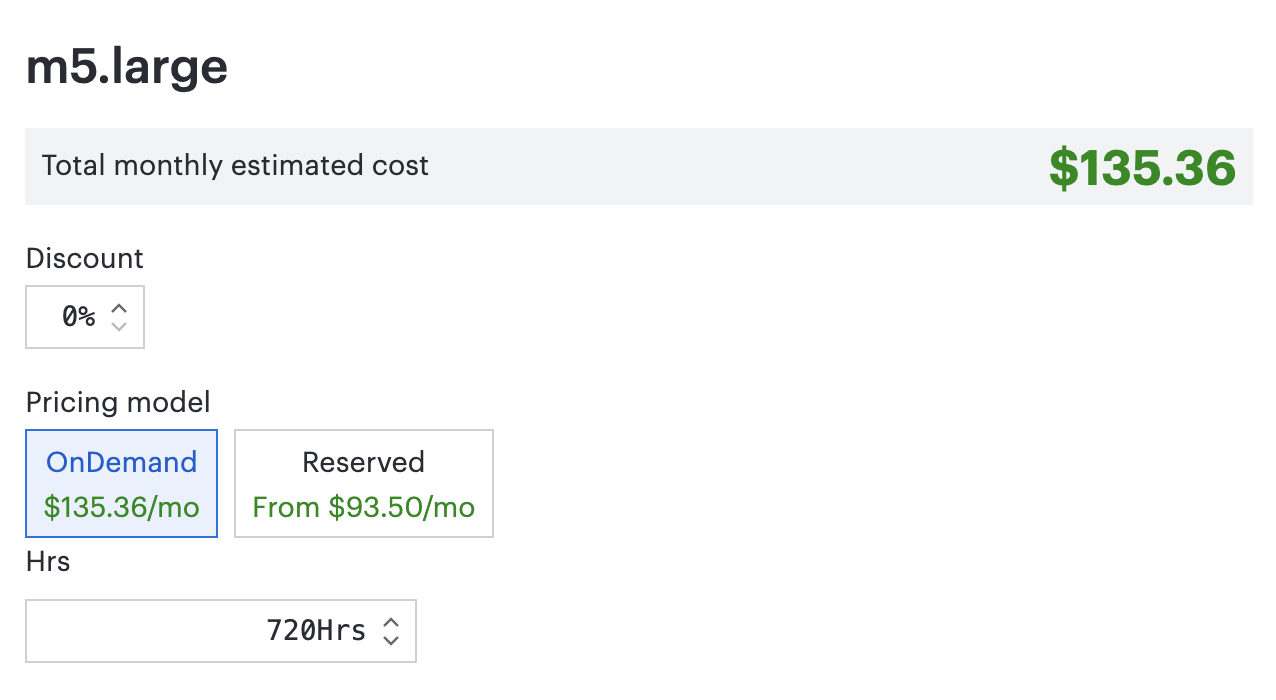

Как только SKU выбран в левой части модала Calculate AWS Cost, ты можешь настроить скидку и детали использования для этого ресурса в правой части модала. Доступные модели ценообразования и варианты использования отражают варианты, предоставляемые AWS Price List API для данной конкретной услуги или SKU.

Общая ежемесячная стоимость для SKU и деталей, которые ты настроил, оценивается в правом верхнем углу модала.

Выбери Apply Cost в правом нижнем углу модала, когда закончишь. Это применит стоимость к выбранной форме.

Чтобы отредактировать стоимость, применяемую к любой форме, выполни следующие действия:

Выбери на холсте форму с нанесенной стоимостью.
Открой правую панель.
Выбери вкладку Данные .

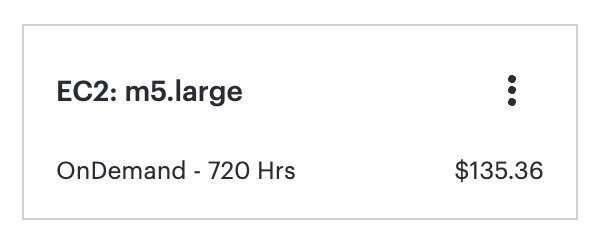

Найди карту затрат, которую ты хочешь отредактировать, на правой панели в разделе "Анализ затрат (BETA)".
Наведи курсор на меню с тремя точками для нужной карты расходов.
Нажмите Редактировать.

Примечание: Когда ты применяешь стоимость к определенной форме, эта стоимость остается статичной и не обновляется до последней стоимости каждый день. Ты можешь получить последнюю стоимость для ресурса на существующей диаграмме, выполнив описанные выше шаги для редактирования стоимости, а затем сразу же выбрав Apply Cost во всплывающем модале.

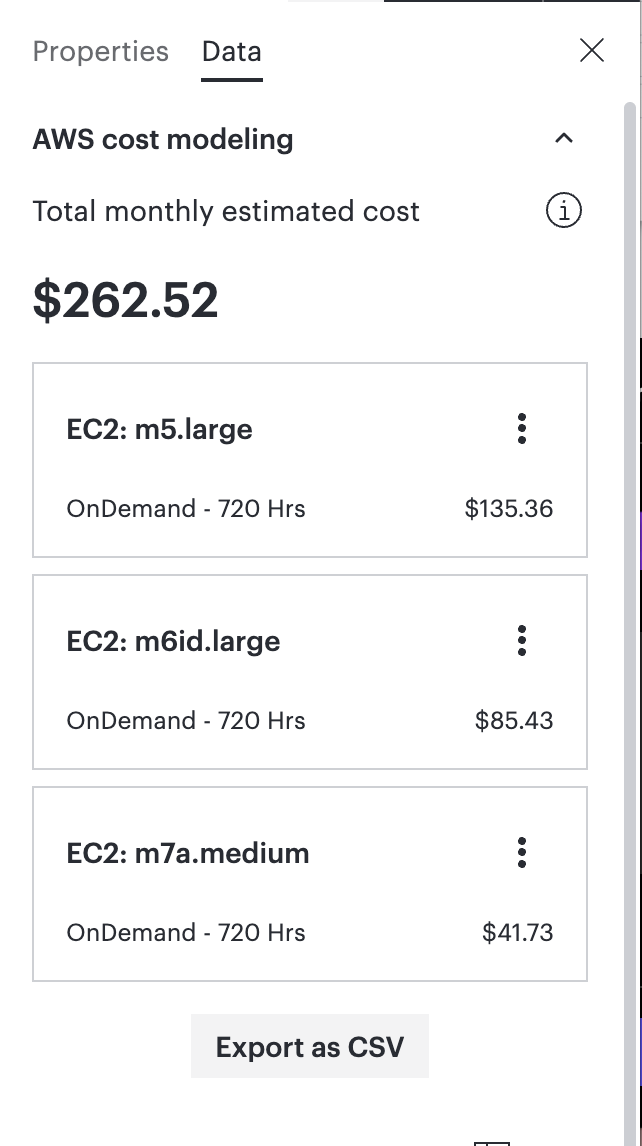

Просмотр стоимости диаграммы

Чтобы просмотреть стоимость всей диаграммы, выполни следующие действия:

Щелкни по пустому месту на холсте (чтобы отменить выделение всех фигур).
Открой правую панель.
Выбери вкладку Данные .
В разделе "Анализ затрат (BETA)" будут отражены затраты, связанные со всеми фигурами на этой конкретной странице.

Примечание: Если выбрана одна или несколько форм, на правой панели будут показаны затраты, связанные с выбранными формами.

Правила условного форматирования

Когда стоимость применяется к любой форме, для тебя автоматически будет создано правило условного форматирования, чтобы показать значок "$" на любой форме AWS 2019 со стоимостью более $0/месяц.

Ты можешь настроить это правило или создать другие правила, которые лучше подходят для твоего случая использования. Чтобы получить доступ к значению ежемесячной стоимости, применяемой к любой форме, используй ключ "AWSAMORTIZEDMONTHLYCOST". Ты также можешь использовать значения "AWSUPFRONTCOST" и "AWSMONTHLYCOST", если хочешь отличить авансовые затраты от повторяющихся ежемесячных затрат соответственно.

Экспорт спецификации материалов

Чтобы экспортировать CSV всех расходов, связанных с конкретной страницей, выполни следующие шаги:

Щелкни по пустому месту на холсте (чтобы отменить выделение всех фигур).
Открой правую панель.
Выбери вкладку Данные .
В разделе "Анализ затрат (BETA)" выбери Export as CSV.
