Организуйте свои документы Lucid, управляя расположением объектов на холсте. Прочитайте эту статью, чтобы узнать, как использовать инструменты в Lucidchart и Lucidspark для создания целостных и удобных для навигации документов и досок.

Бесплатный	Индивидуальный	Команда	Для бизнеса	Система FedRAMP

Выбор объектов

Выбор одного объекта

Чтобы выбрать объект в документе Lucidchart, нажмите на него.

Чтобы выбрать объект на доске Lucidspark, убедитесь, что вы выбрали инструмент «Выбор» в верхней части основной панели инструментов на левой стороне доски, а затем нажмите на объект.

Выбор нескольких объектов

Существует несколько различных способов выделения нескольких объектов в документах Lucidchart и на досках Lucidspark:

Нажмите и нарисуйте рамку вокруг объектов, которые вы хотите выделить.
Удерживая нажатой клавишу «Shift» на клавиатуре, нажмите на объекты, которые вы хотите выделить (или отменить выделение).
Удерживайте нажатой клавишу «Ctrl» (ПК) или «Command» (Mac) на клавиатуре, затем перетащите рамку вокруг объектов, которые вы хотите выделить, даже если вы щелкнете непосредственно по фигуре.
Нажмите Ctrl-A (PC) или Cmd-A (Mac), чтобы выделить все объекты на холсте.

Расположение объектов

Использование линий объектов и сетки

Линии объектов

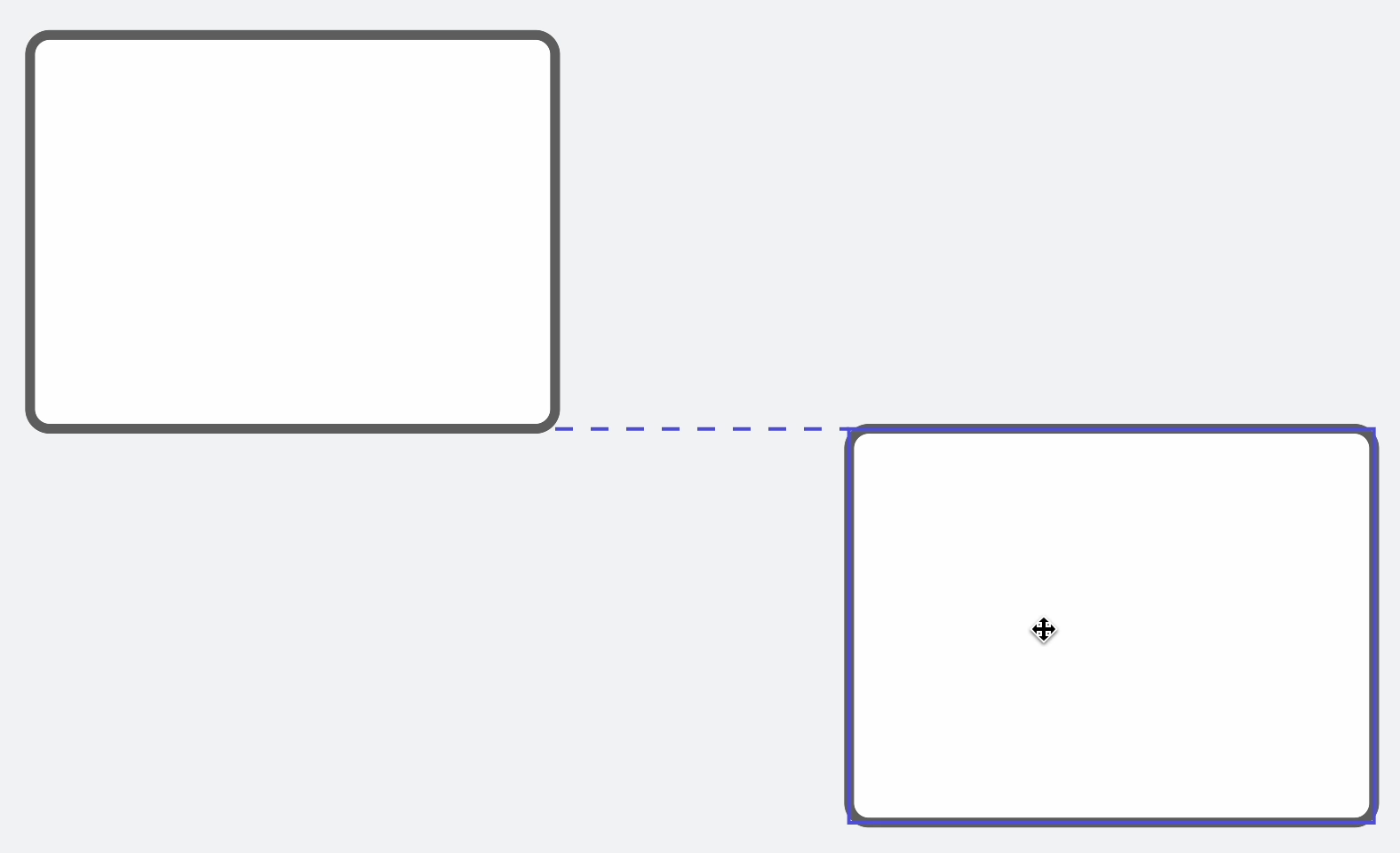

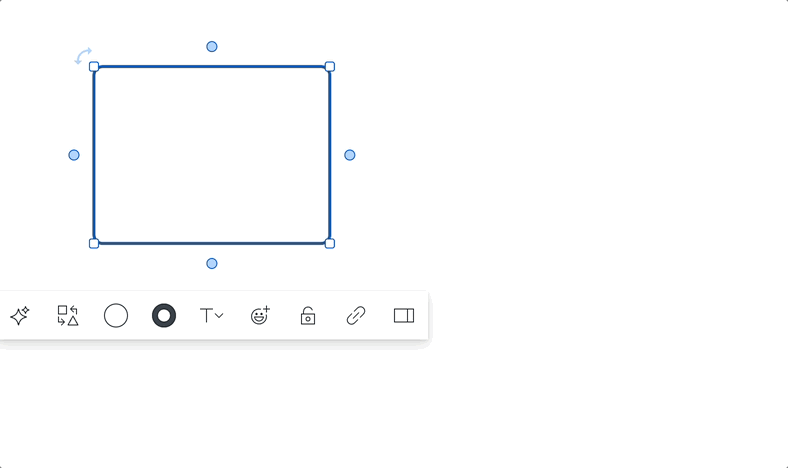

Когда вы перетаскиваете новый объект на свой холст или перемещаете существующий объект, автоматически появляются направляющие линии, которые помогут вам выровнять его относительно других объектов. Если край объекта совпадает с краем другого объекта, то между ними появляются пунктирные линии.

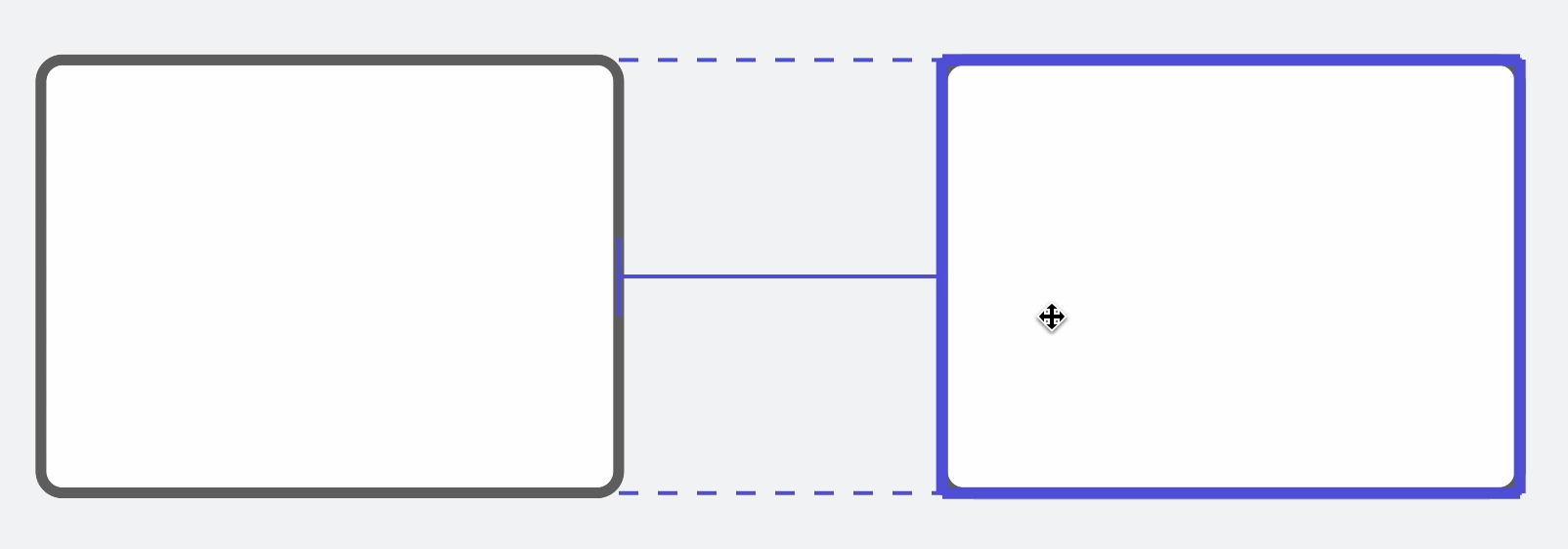

Сплошная линия между двумя объектами указывает на то, что их центральные точки находятся на одной линии.

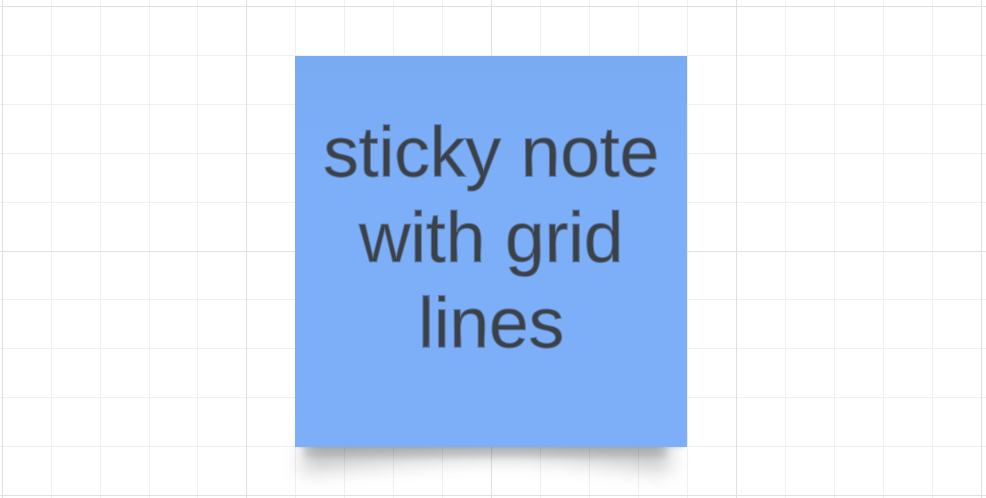

Линии сетки

Еще одним инструментом, помогающим позиционировать объекты на холсте, является сетка документа. Вы можете включить линии сетки и настроить размер сетки в разделе «Настройках документа».

Использование координат и измерений (только для Lucidchart)

Когда вы перемещаете объект по холсту в Lucidchart, под ним появляются координаты X и Y объекта. Вы можете использовать эти координаты в качестве ориентира, чтобы поместить объект в нужное положение на холсте.

Lucidchart также помогает расположить объекты на холсте, отображая измерения, указывающие на расстояние между двумя объектами.

Единицы измерения, отображаемые для координат и измерений, соответствуют тем, которые заданы в разделе «Настройки документа».

Привязка объектов

Для точного расположения объектов при перемещении фигур по холсту у вас есть следующие опции в разделе «Настройки документа»:

Привязка к объектам: принудительно выравнивать объекты по отношению к другим объектам на рабочей области.
Привязка объектов к сетке: принудительно выравнивать объекты по сетке вашего документа.

Расположение перекрывающихся объектов

Если у вас на холсте есть два или более перекрывающихся объекта, их расположение будет соответствовать порядку, в котором они были добавлены, при этом самый новый объект будет находиться спереди, а самый старый — позади.

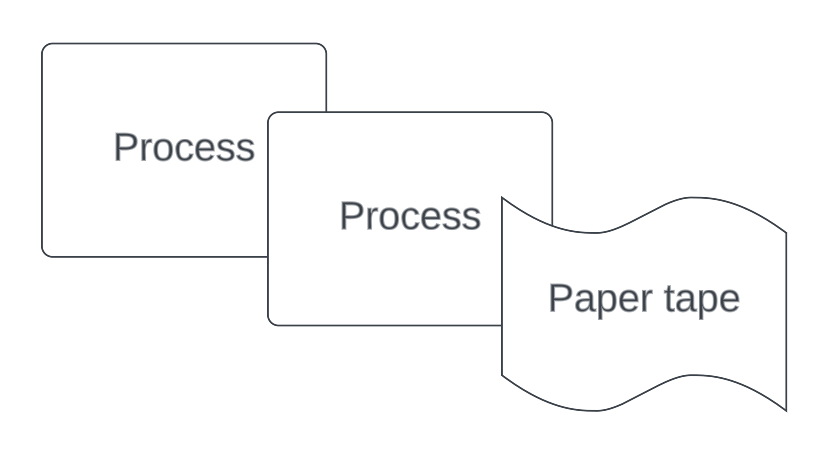

В примере ниже «Бумажная лента» находится перед двумя фигурами «Процесс», потому что это самая новая фигура.

Чтобы настроить расположение фигур на холсте:

Нажмите правой кнопкой мыши на объекте.
Наведите курсор на «Расположить».
Выберите один из следующих вариантов:
- Переместить на передний план: разместить объект перед перекрывающимися объектами.
- Переместить на задний план: разместить объект позади перекрывающихся объектов.
- Переместить вперед: разместить объект перед объектом, находящимся непосредственно перед ним.
- Переместить назад: разместить объект за объектом, находящимся непосредственно за ним.

Выравнивание и распределение объектов

С помощью функции выравнивания и распределения Lucid вы можете изменить положение объектов на холсте так, чтобы они были выровнены или равномерно распределены.

Выравнивание объектов

Чтобы выровнять выделенные объекты:

Выберите объекты на холсте, которые вы хотите выровнять.
Нажмите правой кнопкой мыши на одном объекте из выделенных.
- Выравнивание будет происходить относительно объекта, на который вы нажали.
Наведите курсор на «Выровнять».
Выберите один из следующих вариантов:
- Лево/право: выровнять группу объектов по левому или правому краю того объекта, на который вы нажали правой кнопкой мыши.
- Центр: выровнять группу объектов по горизонтальной средней точке того объекта, на который вы нажали правой кнопкой мыши.
- Верх/низ): выровнять группу объектов по верху или низу того объекта, на который вы нажали правой кнопкой мыши.
- Середина: выровнять группу объектов по вертикальной средней точке того объекта, на который вы нажали правой кнопкой мыши.

Подробнее: Для получения дополнительной информации о каждом варианте выравнивания ознакомьтесь с этим постом от сообщества Lucid.

Распределение объектов

Чтобы равномерно распределить выбранные объекты:

Выберите на холсте объекты, которые вы хотите распределить.
Нажмите правой кнопкой мыши по выделенной области.
Наведите курсор на «Распределить».
Выберите один из следующих вариантов:
- Горизонтально: распределить группу объектов равномерно между объектом в группе, который находится дальше всего слева, и объектом в группе, который находится дальше всего справа.
- Вертикально: распределить группу объектов равномерно между объектом в группе, который находится дальше всего сверху, и объектом в группе, который находится дальше всего снизу.

Подробнее: чтобы посмотреть примеры выравнивания и распределения объектов, ознакомься с этим постом из сообщества Lucid.

Блокировка объектов

После того, как вы стилизовал и расположил объект, вы можете заблокировать его, чтобы предотвратить случайные правки и перемещения.

Чтобы заблокировать объект:

Нажмите правой кнопкой мыши на объекте.
Наведите курсор на пункт «Заблокировать/разблокировать».
Выберите один или несколько из следующих вариантов:
- «Заблокировать», чтобы зафиксировать размер, положение, стиль и содержимое объекта.
- «Заблокировать размер и расположение», чтобы зафиксировать размер и расположение объекта на холсте.
- «Заблокировать стиль», чтобы заблокировать форматирование и стиль объекта (то есть цвет и шрифт).
- «Заблокировать содержимое», чтобы заблокировать текст или другое содержимое внутри объекта.

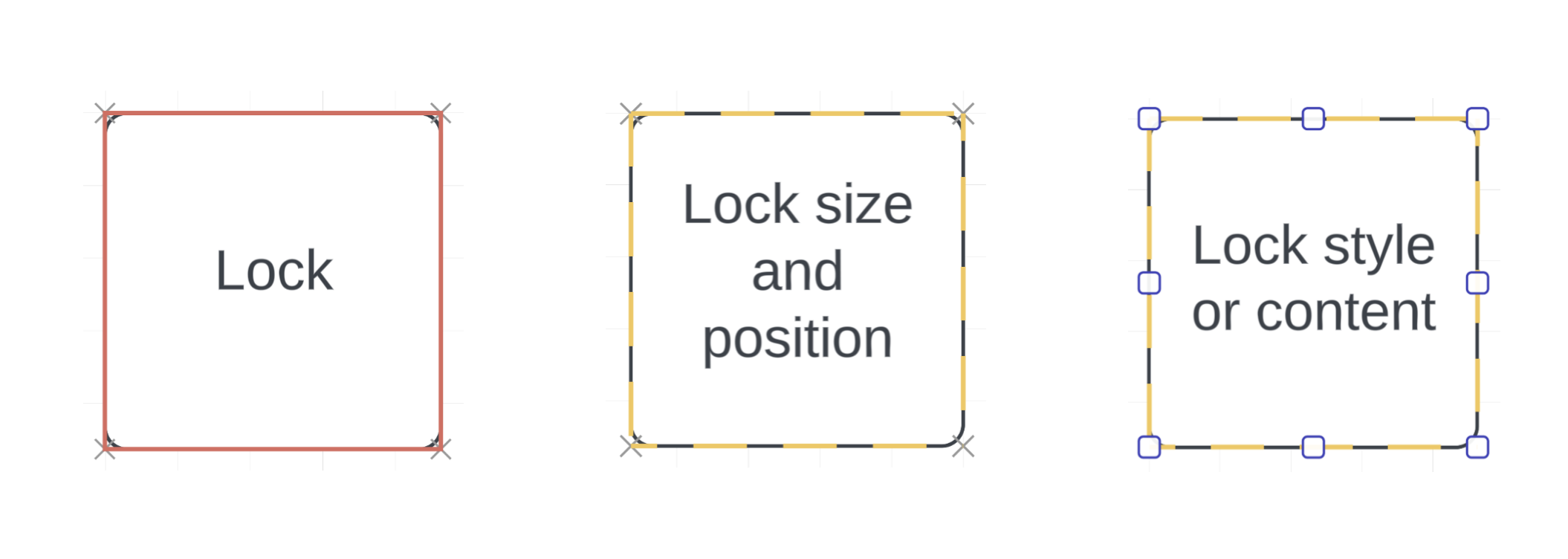

При выборе заблокированное содержимое обозначается сплошным красным контуром, пунктирным желтым контуром или «Х» в углах.

Совет: отдельные заблокированные объекты внутри разблокированного родительского объекта (например, контейнера, группы или фрейма) будут перемещаться, если переместить родительский объект. Чтобы так не происходило, заблокируйте родительский объект.
