Leia este artigo para se familiarizar com o Lucidscale. Aprenda a criar novos modelos, adicionar credenciais e fontes de dados ao seu data central e a percorrer a funcionalidade disponível no seu modelo. Quando estiver pronto, leia nossos artigos para obter instruções passo a passo para importar e gerenciar dados de infraestrutura para AWS, Azuree Google Cloud (antigo GCP).

Para saber mais sobre a funcionalidade disponível com uma licença Lucidscale, consulte nosso artigo Lucidscale Plans . Para comprar uma licença, consulte o artigo Atualize sua conta Lucid para obter instruções.

Assista: Bem-vindo à Lucidscale

Um modelo Lucidscale

Um modelo Lucidscale é uma coleção de visualizações (chamadas Views) aplicadas aos seus dados importados. Você pode gerar automaticamente um modelo a partir de seus dados importados e usar modelos de visualização integrados ou criar suas próprias visualizações personalizadas. Um modelo Lucidscale é o equivalente a um documento Lucidchart e a um quadro Lucidspark.

Agora, vamos ver os recursos e funcionalidades disponíveis com uma licença do Lucidscale.

menu de documentos

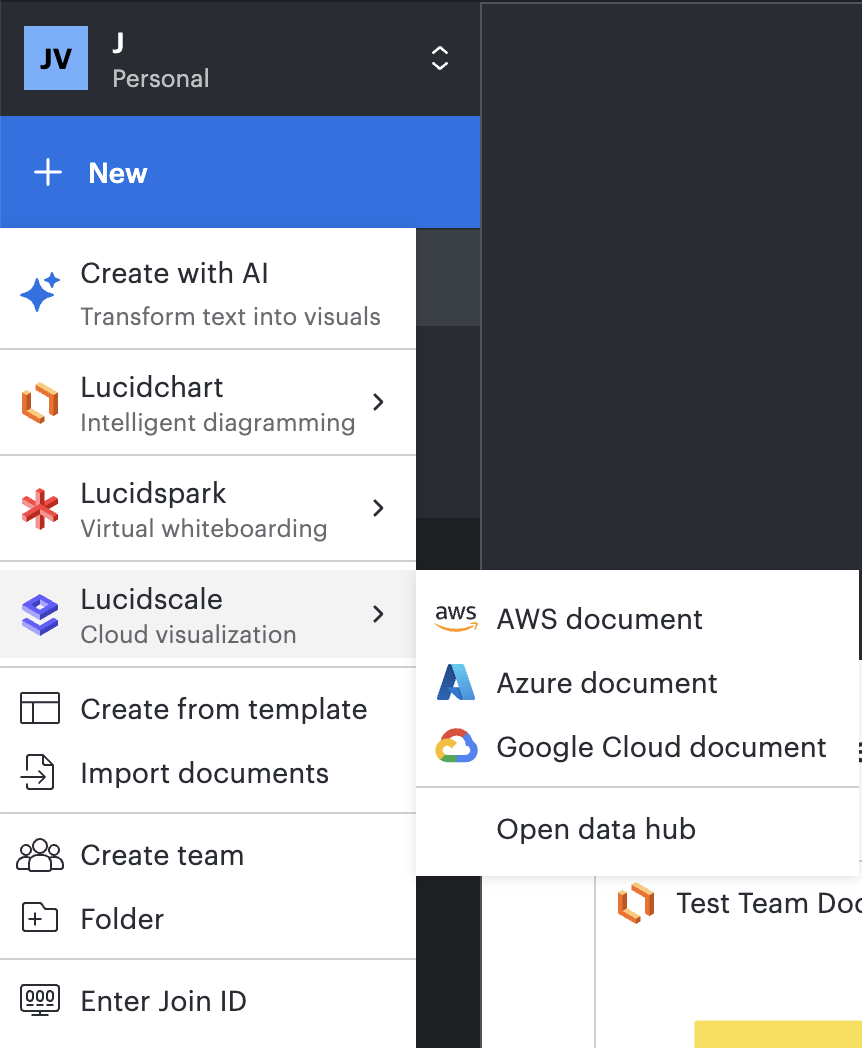

Criar um novo modelo

Selecione +Novo.
Passe o cursor sobre Lucidscale.
Selecione AWS, Azure ou Google Cloud.
Selecione uma fonte de dados existente ou adicione uma nova fonte de dados clicando em + Importar (Conta, Assinatura, Projeto).
Conclua as etapas solicitadas para importar seus dados de infraestrutura e renderizar seus recursos em um modelo Lucidscale.

Abra um modelo existente

Selecione a lista suspensa Documentos.
- Se você tiver muitos documentos, poderá usar o recurso de pesquisa para encontrar um documento.
Passe o mouse sobre o bloco do modelo Lucidscale e clique em Abrir.

Hub de dados

O Data Central é onde você pode adicionar novas contas da AWS e gerenciar contas existentes, assinaturas do Azure ou projetos Google Cloud , bem como credenciais salvas.

Para acessar o Data Central, siga estes passos:

Navegue até a página inicial da Lucid.
Selecione Central de dados no menu de navegação no canto inferior esquerdo da página.

Na guia Contas importadas (AWS), Assinatura importada (Azure) ou Projeto importado (Google Cloud), você pode:

Veja todas as fontes de dados salvas (contas, assinaturas, projetos) que podem ser usadas para criar modelos Lucidscale.
Importe uma nova conta, assinatura ou projeto como fonte de dados.
Selecione o menu de três pontos ao lado da fonte de dados para excluir ou atualizar dados do provedor de nuvem.
- Observação: a opçãoAtualizar dados é compatível apenas com fontes de dados associadas/adicionadas às credenciais do provedor de nuvem.
Selecione o menu de três pontos para criar um novo modelo.

Saiba mais sobre como o Data Central funciona com AWS, Azure e Google Cloud.

Uma credencial é um segredo (ou conjunto de segredos) usado pela Lucidscale em nome dos usuários para acessar seus dados de infraestrutura em nuvem. Na guia Credenciais salvas, você pode:

Veja todas as credenciais salvas.
Adicione uma nova credencial.
Selecione o menu de três pontos ao lado de uma conta para Excluir credencial.
Selecione o menu de três pontos para compartilhar as credenciais que você gerou com outros usuários em sua conta.

Saiba mais sobre as credenciais do provedor de nuvem: gerenciamento, uso e segurança.

Visão geral do modelo

Depois de criar um modelo, leia o seguinte para se familiarizar com o espaço de trabalho do Lucidscale.

Observação: as imagens são de um modelo da AWS e diferem ligeiramente de acordo com o provedor.

Cabeçalho

No cabeçalho, você pode clicar:

O ícone Lucidscale para retornar à Página de documentos ou aproveitar a tela universal para alternar Produto da Lucid para editar seu documento.
O título do documento para renomeá-lo.
O ícone de estrela para adicionar o documento aos seus itens favoritos.
O ícone Opções de modelo para acessar uma variedade de opções, como publicar e incorporar, exportar um instantâneo e imprimir, personalizar suas configurações de renderização ativando ou desativando o WebGL e o modo de navegação para alternar entre o trackpad e o mouse.
O menu de dados do modelo no canto superior esquerdo do seu modelo aberto para visualizar as fontes de dados anexadas, ver a data em que o modelo foi sincronizado pela última vez, abrir o hub de dados e sincronizar seu modelo com dados atualizados.
O ícone de binóculo para acessar o Localizador de Recursos, que pode ajudar você a localizar os recursos do Lucidchart no espaço de trabalho.
O ícone Comentários para comentar sobre o documento e discutir ideias com os colaboradores. Para obter mais informações, consulte nosso artigo Colaborar no Lucid.
O ícone de vídeo para abrir a integração do Loom e gravar um vídeo. Para saber mais, consulte nosso artigo Record video in Lucid.
O ícone Compartilhar para abrir a caixa de diálogo de compartilhamento e convidar colaboradores ou criar um link compartilhável. Para saber mais, confira nosso artigo Compartilhar com colaboradores no Lucid.
Sua imagem de perfil ou iniciais no canto superior direito para atualizar sua foto de perfil, navegar até Configurações da conta ou sair.

Menu de visualizações

Selecione uma visualização específica no menu para vê-la em seu modelo do Lucidscale.

Selecione o menu suspenso em uma visualização específica para:

Renomear a visualização
Duplicar uma visualização atual com layout automático ou layout manual
Exportar configuração como JSON
Excluir a visualização

Selecione o ícone de mais no lado direito do menu Exibições para adicionar visualizações adicionais. Selecione o ícone de três pontos para Importar configurações de exibição ou Exportar todas as configurações de exibição.

Saiba mais sobre como trabalhar com visualizações no AWS, Azure e Google Cloud.

Observação: você pode criar e ajustar manualmente o layout do seu modelo usando uma visualização de layout manual. Essas visualizações de layout manual podem ser criadas do zero ou usando visualizações de layout automático existentes como ponto de partida. Diferentemente de uma visualização de layout automático, os recursos adicionados manualmente aos dados do modelo após a sincronização não serão adicionados automaticamente à tela. Você precisará posicionar esses recursos manualmente arrastando e soltando na tela ou clicando no ícone de "olho" para recursos individuais.

Barra de formatação

Estrutura: use o menu Controle de estrutura para controlar a hierarquia geral do seu modelo. Para saber mais sobre como isso funciona, consulte as instruções de controle de estrutura abaixo desta lista de marcadores.
Filtros: você pode criar regras que filtram entidades em seu modelo com base em metadados associados ao recurso. Saiba mais sobre como trabalhar com filtros na AWS, Azure e Google Cloud.
Formatação condicional: você pode criar regras de formatação que destacam recursos em seu modelo para melhorar a visibilidade e a navegação. Saiba mais sobre como usar a formatação condicional com metadados de recursos no Lucidscale.
Diagrama com formas livres: Esta opção exporta seu modelo do Lucidscale para um novo diagrama do Lucidchart no qual você pode fazer diagramação padrão. Não é possível acessar a funcionalidade do Lucidscale no diagrama do Lucidchart, mas você pode mover livremente as formas pelo site canvas e aplicar alterações estilísticas a elas (como cor e tamanho).

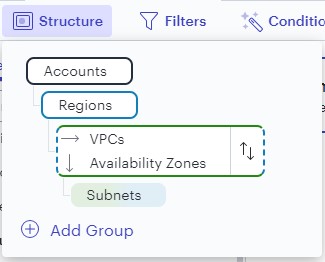

Controle de estrutura

Use o menu de controle Estrutura para controlar a hierarquia geral do seu modelo.

Clique em + Add agrupar para adicionar um novo elemento.
Passe o mouse sobre um grupo e clique no X para removê-lo.
Reordene a hierarquia selecionando as setas (não disponível para todos os grupos)

Recursos e Linhas

Abriro painel no canto superior esquerdo do seu modelo para trabalhar com Recursos e Linhas.

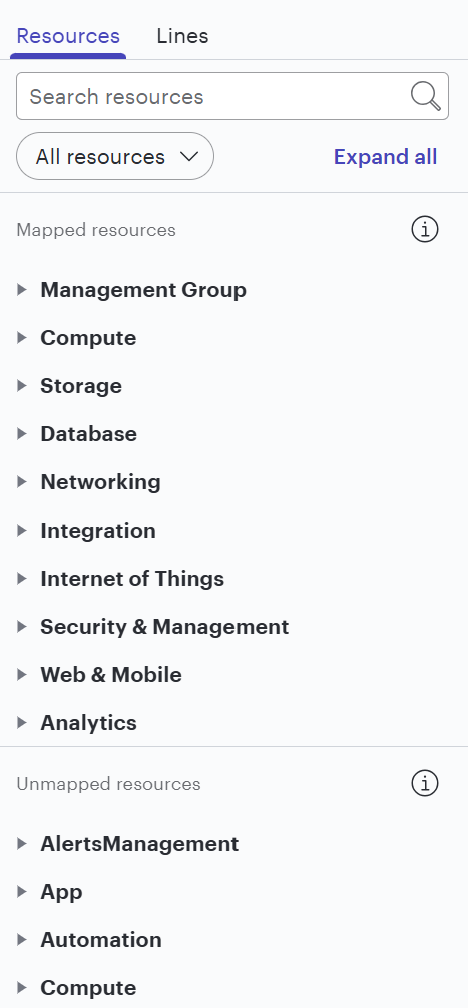

recursos mapeados e não mapeados no modelo de escala lúcida

No menu Recursos, você pode:

Veja todos os recursos no modelo.
Navegue até uma entidade no modelo selecionando o menu suspenso Recurso e clicando na entidade que deseja visualizar na lista.
Oculte um recurso mapeado selecionando o ícone de olho.
- Você pode ver a proporção de itens ocultos/existentes à direita do recurso.
Clique e arraste recursos não mapeados para seu modelo.

Saiba mais sobre como trabalhar com recursos na AWS, Azure e Google Cloud.

No menu Linhas, você pode:

Marque a caixa de seleção ao lado de uma linha para renderizar linhas entre entidades.
Veja mais opções selecionando o menu suspenso de uma linha.
Edite a cor, o estilo e o tipo da linha selecionandoo ícone de lápis ao lado de uma linha.

Saiba mais sobre como trabalhar com linhas na AWS, Azure e Google Cloud.

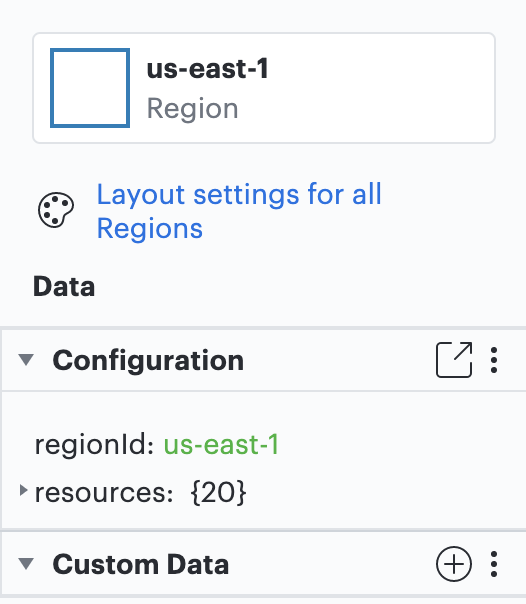

Configurações de dados e layout

Abriro painel no canto superior direito do seu modelo para ver os campos de metadados associados aos seus recursos renderizados e acessar as configurações de layout do diagrama. O que você vê neste painel depende de quais entidades você selecionou no modelo.

No menu de dados, você pode:

Selecione uma entidade para visualizar seus metadados.
Visualize a Configuração de dados de uma entidade.
- Clique no menu suspenso de uma entidade para ver mais informações.
Visualize e adicione dados personalizados.
Visualize recursos vinculados por meio de metadados a um recurso selecionado em " Recursos relacionados ".

Saiba mais sobre como trabalhar com o painel de dados no AWS, Azure e Google Cloud.

No menu de configurações de layout, você pode:

Ajuste o Alinhamento da Entidade.
Definir estilo de layout.
Configurar layout de itens contidos. Isso inclui:
- Ordem de classificação
- Espaçamento horizontal e vertical de entidades
- Configurando Colunas Fixas
Agrupe os itens contidos por tipo clicando no botão de alternância.
- Quando esta alternância estiver habilitada, um menu suspenso Grupos de Pedidos aparecerá com mais opções de alinhamento.
Adicione ou remova campos de texto.

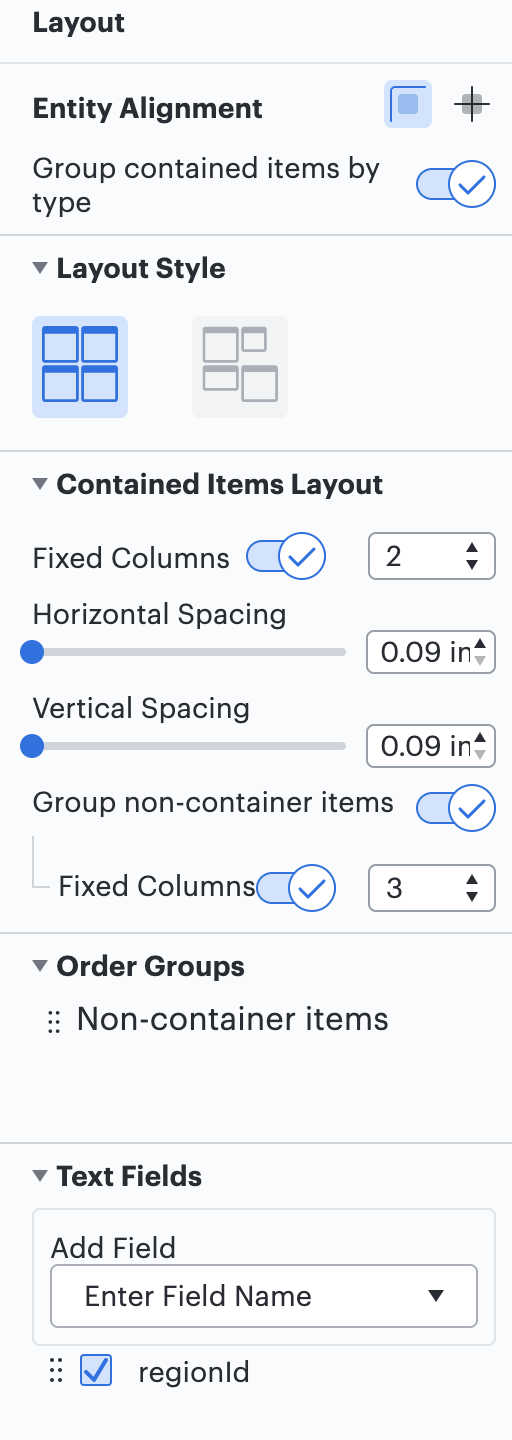

layout_menu_in_a_lucidscale_model_with_entity_alignment_layour_style_and_contained_items_layout_settings.png

Saiba mais sobre como trabalhar com layout de modelo no AWS, Azure e Google Cloud.

Recursos

Para saber mais sobre o Lucidscale, explore os recursos adicionais abaixo. Esses recursos estão disponíveis apenas em inglês.

listas de reprodução de vídeo

Lucidscale para AWS

Lucidscale para Azure

Lucidscale para GCP
