Używanie formatowania warunkowego w modelu Lucidscale do wyróżniania i organizowania określonych zasobów za pomocą elementów stylistycznych i ikon opartych na metadanych zasobów.

Uwaga: funkcjom opisanym w tym artykule towarzyszą zrzuty ekranu i przykłady architektury AWS diagram, ale są one dostępne dla wszystkich modeli generowanych przez dostawców (AWS, Azure, Google Cloud).

Obejrzyj: Filtry i formatowanie warunkowe

Twórz reguły przy użyciu formatowania warunkowego

Utwórz nową regułę

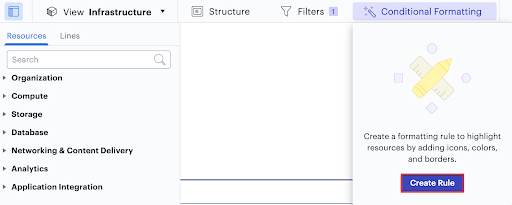

Aby utworzyć pierwszą regułę, otwórz menu formatowania warunkowego, klikając ikonę różdżki w górnej części obszaru roboczego, a następnie kliknij Utwórz regułę.

jak

Po utworzeniu pierwszej reguły możesz dodać dodatkowe reguły, klikając + Utwórz nową regułę formatowania w górnej części menu Formatowanie warunkowe.

Nazwij regułę

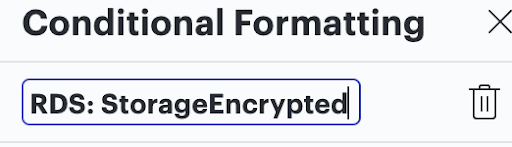

Gdy tworzysz regułę, warto zacząć od nadania jej nazwy, aby pamiętać, do czego się odnosi. Na przykład, jeśli tworzysz regułę, aby zidentyfikować, które instancje RDS DB renderowane w modelu nie mają zaszyfrowanych danych, możesz nazwać tę regułę "RDS: StorageEncrypted". Możesz dwukrotnie kliknąć tytuł u góry, aby edytować nazwę reguły w dowolnym momencie.

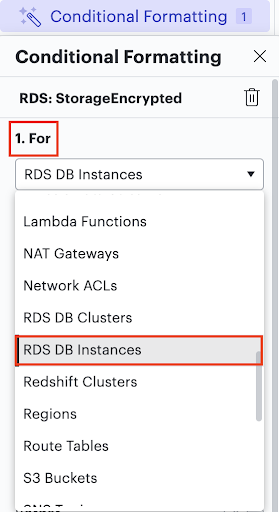

1. Dla - wybierz typ zasobu, do którego chcesz zastosować regułę.

Możesz zastosować reguły formatowania warunkowego do określonych typów zasobów w modelu lub zastosować reguły do wszystkich typów zasobów niebędących kontenerami. Wybranie zasobu (np. "RDS DB Instances") z menu rozwijanego For powoduje zastosowanie reguły do wszystkich zasobów tej klasy renderowanych w modelu.

dla

2. Jeśli - stwórz warunki

Aby utworzyć warunek "If", zacznij od wybrania jednej z dwóch kategorii metadanych: Resource Data lub Tags. Każda kategoria wyświetla listę różnych pól metadanych, które zostały zaimportowane wraz z zasobami. Niezależnie od tego, które pole metadanych wybierzesz w menu rozwijanym "If'' po wybraniu kategorii, jest to pole, na którym Lucidscale ma sprawdzić warunek.

Jeśli

Renderuj dane zasobów

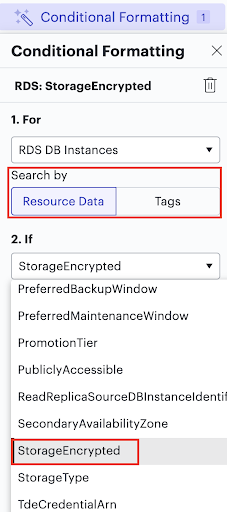

Po wybraniu zasobu, do którego ma zostać zastosowana reguła w kroku 1, wybierz Dane zasobu i kliknij menu rozwijane pod "Jeśli", aby wyświetlić listę wszystkich pól metadanych zaimportowanych z tym zasobem. Pola te są również wyświetlane w zakładce "Konfiguracja" panelu Dane po prawej stronie obszaru roboczego, gdy wybrany jest renderowany zasób.

Znaczniki renderowania

Po wybraniu zasobu do zastosowania reguły w kroku 1, wybierz Tagi i kliknij menu rozwijane pod "Jeśli", aby wyświetlić listę tagów zdefiniowanych dla tego zasobu przez dostawcę chmury. Wartości te są również wyświetlane jako tablica tagów w zakładce "Configuration" panelu Data po prawej stronie obszaru roboczego, a także są wymienione w zakładce "Curated Data" w sekcji "Tags".

Uwaga: Wartości istniejące w zestawie wartości "Tag" są zdefiniowane w konsoli Twojego dostawcy usług w chmurze.

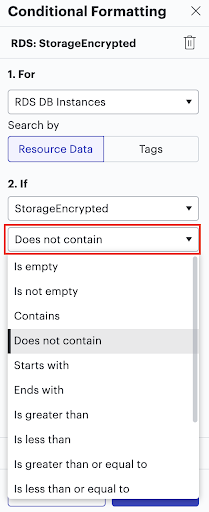

Po wybraniu pola metadanych możesz wybrać warunek z listy 14 opcji:

warunkowy

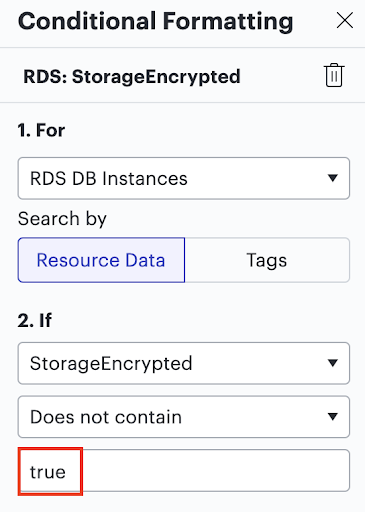

Następnie możesz określić wartość, której ma szukać reguła. Kontynuując nasz przykład, jeśli utworzysz regułę, aby zidentyfikować, które wystąpienia RDS DB renderowane w modelu nie mają zaszyfrowanych danych, wybierzesz "RDS DB Instances" jako zasób dla reguły i "StorageEncrypted" jako pole metadanych, do którego odwołuje się reguła.

Następnie możesz wybrać warunek, taki jak "Nie zawiera", a następnie wypełnić "prawda" jako wartość. Podświetla to wszystkie wystąpienia RDS DB w modelu, które nie mają wartości "true" w polu metadanych "StorageEncrypted".

warunkowy

3. Następnie - Wybierz formatowanie

W sekcji "Następnie" możesz wybrać jedną z trzech opcji formatowania:

Zastosuj styl kształtu

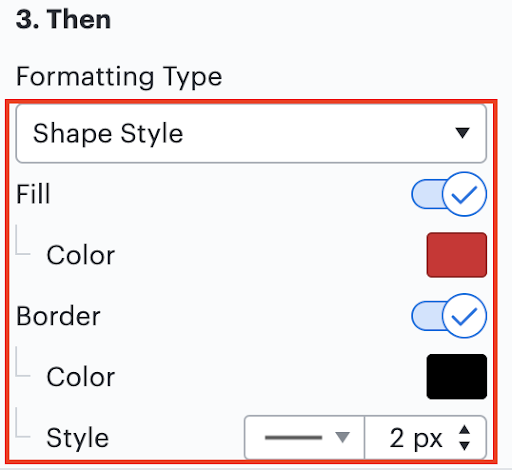

Jeśli wybierzesz styl kształtu jako formatowanie, możesz wybrać spośród następujących opcji: kolor wypełnienia kształtu, kolor obramowania, styl obramowania i szerokość obramowania. Określone przez Ciebie opcje stylizacji są stosowane do wszystkich zasobów, które spełniają warunki reguły.

warunkowy

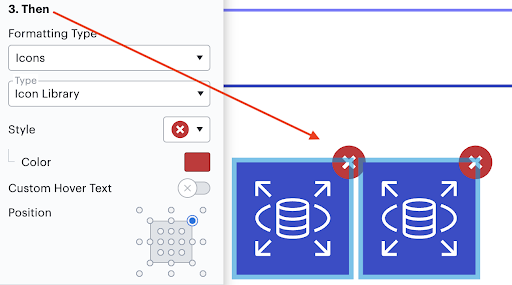

Dodaj ikony

Jeśli wybierzesz ikony jako opcję formatowania, możesz wybrać "Typ" ikony (ikony z biblioteki Lucidscale, niestandardowa ikona lub plakietka tekstowa), dostosować styl, dodać tekst najechania kursorem (opcjonalnie) i określić, gdzie ikona pojawia się w zasobie za pomocą wyboru "Pozycja".

W tym przykładzie zdecydowaliśmy się użyć biblioteki ikon Lucidscale, wybraliśmy ikonę "X" i zdecydowaliśmy się renderować ją w prawym górnym rogu zasobu, jeśli spełnia warunki reguły.

warunkowy

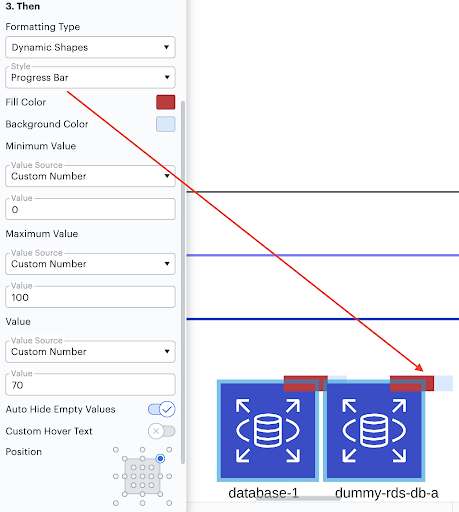

Używaj dynamicznych kształtów

Jeśli wybierzesz dynamiczne kształty, możesz wybrać styl kształtu, kolor wypełnienia kształtu, kolor tła kształtu, a następnie określić parametry wartości kształtu.

Na przykład, aby wyświetlić pasek postępu, który pokazuje procent ukończenia zadania od 0 do 100 procent, możesz wybrać liczbę niestandardową jako źródło wartości i wpisać 0 i 100 jako wartości minimalne i maksymalne (patrz przykład poniżej).

Możesz także użyć danych kształtu lub formuł, aby określić wartości minimalne i maksymalne (choć jest to mniej powszechne w większości przypadków użycia).

Na koniec w sekcji "Wartość" wybierz wartość, którą ma odzwierciedlać kształt. Na przykład, jeśli pole wartości zawiera liczbę 70, wszystkie paski postępu będą wskazywać 70 procent ukończenia. Zamiast wybierać "Numer niestandardowy" jako źródło wartości, na ogół bardziej przydatne jest użycie danych kształtu lub formuły do określenia tej liczby, aby była ona unikalna dla każdego kształtu.

Możesz także dodać tekst, który pojawi się po najechaniu kursorem na ikonę.

warunkowy

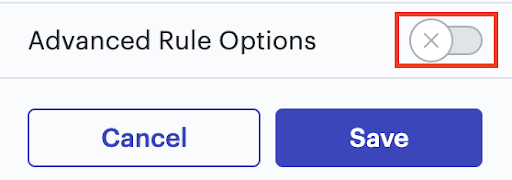

Uzyskaj dostęp do zaawansowanych opcji reguł

Zaawansowane

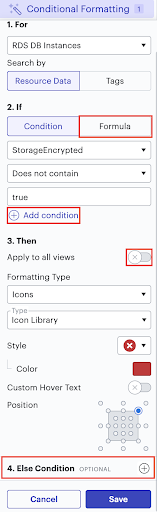

Przełączenie przełącznika "Zaawansowane opcje reguły" u dołu edytora formatowania warunkowego powoduje wyświetlenie dodatkowych opcji dostosowywania reguły: "Formuła", warunki "Lub/Ind", "Zastosuj do wszystkich widoków" i warunki "Else/Else If".

warunkowy

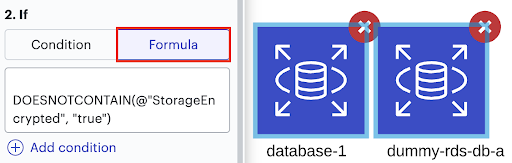

Zastosuj formułę

Użyj składni formuły Lucid, aby napisać własną kontrolę warunkową. Jeśli wybierzesz opcję "Formuła" dla warunku "Jeśli", pojawi się pole, w którym możesz wpisać formułę.

warunkowy

Dowiedz się więcej: Aby uzyskać bardziej szczegółową dokumentację dotyczącą używania formuł w regułach formatowania warunkowego, zapoznaj się z następującym zasobem: Lucid Formulas.

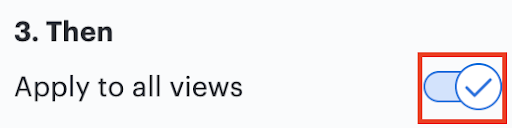

Zastosuj do wszystkich widoków

Włączenie opcji "Zastosuj do wszystkich widoków" w obszarze "3.Następnie" stosuje regułę formatowania warunkowego do wszystkich wcześniej utworzonych widoków i wszystkich nowych widoków, które utworzysz.

jak

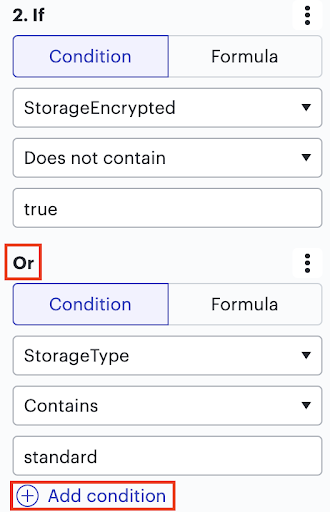

Dodaj warunek "Or" lub "And"

Wybierz + Dodaj warunek. Dodanie warunku "Lub" pozwala określić drugi warunek, który, jeśli jest prawdziwy, uruchamia takie samo formatowanie jak warunek "Jeśli". Warunki "I" i "Lub" mają te same pola i ten sam układ, co warunki "Jeśli", gdy włączona jest opcja "Zaawansowane opcje reguł".

Warunek "And" pozwala określić, że OBA warunki "If" i "And" muszą być spełnione przed zastosowaniem formatowania.

warunkowy

Dodaj warunek "Else" lub "Else If".

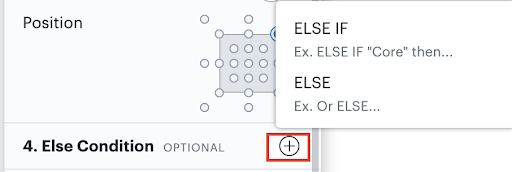

Dodaj warunek "Else" lub "Else If", jeśli chcesz zastosować formatowanie do kształtów w zaznaczeniu, które NIE spełniają warunków określonych powyżej. Możesz ustawić warunki "Else" i "Else If" w taki sam sposób, jak warunki "If".

warunkowy

Zapisz regułę

Kliknij Zapisz w dolnej części edytora reguł, aby zapisać regułę. Gdy zapiszesz regułę, zostanie ona automatycznie zastosowana do wszystkich renderowanych kształtów klasy zasobów wybranej w 1.For.

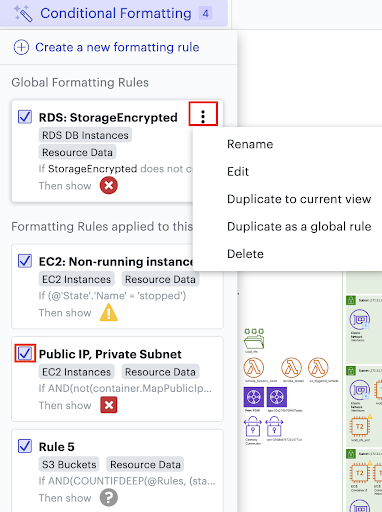

Zarządzaj regułami formatowania warunkowego

Po utworzeniu i zapisaniu reguły jest ona wyświetlana w menu Formatowanie warunkowe. Lista ta pojawia się za każdym razem, gdy klikniesz ikonę różdżki i nie edytujesz określonej reguły. Z listy reguł możesz zmieniać nazwy, edytować, duplikować lub usuwać reguły, klikając menu z trzema kropkami w prawym górnym rogu reguły i wybierając jedną z opcji. Możesz również anulować stosowanie reguły, odznaczając pole obok jej nazwy.

warunkowy

Domyślnie utworzone reguły są stosowane tylko do widoku, w którym zostały utworzone. Reguły mogą być również ustawione jako "globalne", które są stosowane do wszystkich istniejących widoków i nowych widoków, które utworzysz.

Przykładowe formuły dla reguł formatowania warunkowego

AWS

Przykład 1: Publiczny adres IP w podsieci prywatnej

Jeśli masz zbliżający się audyt chmury, możesz wyróżnić instancje EC2, które mają publiczny adres IP w prywatnej podsieci.
Po wybraniu instancji EC2 w 1.Dla, możesz użyć następującej formuły w 2.Jeśli , aby zidentyfikować te zasoby:
AND(not(container.MapPublicIpOnLaunch), @PublicIpAddress)
Możesz także wyświetlać niestandardowy tekst po najechaniu kursorem w 3.Then , który wyświetla dokładny adres IP podświetlonego zasobu, na który najeżdżasz kursorem:
Adres IP {{=@PublicIpAddress}} jest publiczny, w prywatnej podsieci

Przykład 2: Zatrzymane instancje EC2

Możesz zaznaczyć "zatrzymane" instancje EC2 na swoim koncie.
Po wybraniu "Instancje EC2" w 1.Dla, możesz użyć następującej formuły w 2.Jeśli , aby zidentyfikować instancje EC2, które nie są uruchomione:
(@'State'.'Name' = 'stopped')

Przykład 3: Domyślny VPC

Po wybraniu VPC w 1.For, możesz użyć następującej formuły w 2.If aby zidentyfikować domyślny VPC:
AND(@IsDefault, contains(@'$Name', 'VPC'))

Azure

Przykład: Zaszyfrowane konto magazynu

Możesz zaznaczyć wszystkie zaszyfrowane konta magazynu w swojej subskrypcji.

Po wybraniu "Storage Accounts" w 1.Dla, możesz użyć następującego wzoru w 2.Jeśli , aby zidentyfikować zaszyfrowane konta magazynu w subskrypcji:
=@"encryption".services.blob.enabled

Google Cloud (dawniej GCP)

Przykład: Właściciel zbioru danych BigQuery

Możesz chcieć zidentyfikować właściciela zbioru danych BigQuery.
Po wybraniu "BigQuery Datasets" w 1.Dla, możesz użyć następującej formuły w 2.Jeśli , aby zidentyfikować BigQuery Datasets, które mają wartość w polu metadanych "userByEmail", która jest powiązana z właścicielem:
=ISNOTEMPTY(this.access.userByEmail)
Następnie możesz wyświetlić niestandardowy tekst po najechaniu kursorem w 3.Then , który renderuje wartość wypełnioną w polu metadanych "userByEmail", która zazwyczaj jest adresem e-mail właściciela:
=this.access.userByEmail
