Przeczytaj ten artykuł, aby zapoznać się z Lucidscale. Dowiedz się, jak /utworz/ nowe modele, dodać dane uwierzytelniające i źródła danych do centrum danych oraz przejść przez funkcje dostępne w modelu. Gdy będziesz gotowy, przeczytaj nasze artykuły, aby uzyskać instrukcje krok po kroku dotyczące importowania danych infrastruktury i zarządzania nimi dla AWS, Azure i Google Cloud (dawniej GCP).

Aby dowiedzieć się więcej o funkcjach dostępnych w ramach licencji Lucidscale, zobacz artykuł Lucidscale Plans . Aby zakupić licencję, zapoznaj się z instrukcjami zawartymi w artykule Uaktualnij swoje konto Lucid .

Obejrzyj: Witamy w Lucidscale

Model Lucidscale

Model Lucidscale jest zbiorem wizualizacji (zwanych widokami) zastosowanych do zaimportowanych danych. Możesz automatycznie wygenerować model na podstawie zaimportowanych danych i użyć wbudowanych szablonów widoków lub stworzyć własne widoki. Model Lucidscale jest odpowiednikiem dokumentu Lucidchart i tablicy Lucidspark.

Przyjrzyjmy się teraz cechom i funkcjonalnościom dostępnym dzięki licencji Lucidscale.

Menu Dokumenty

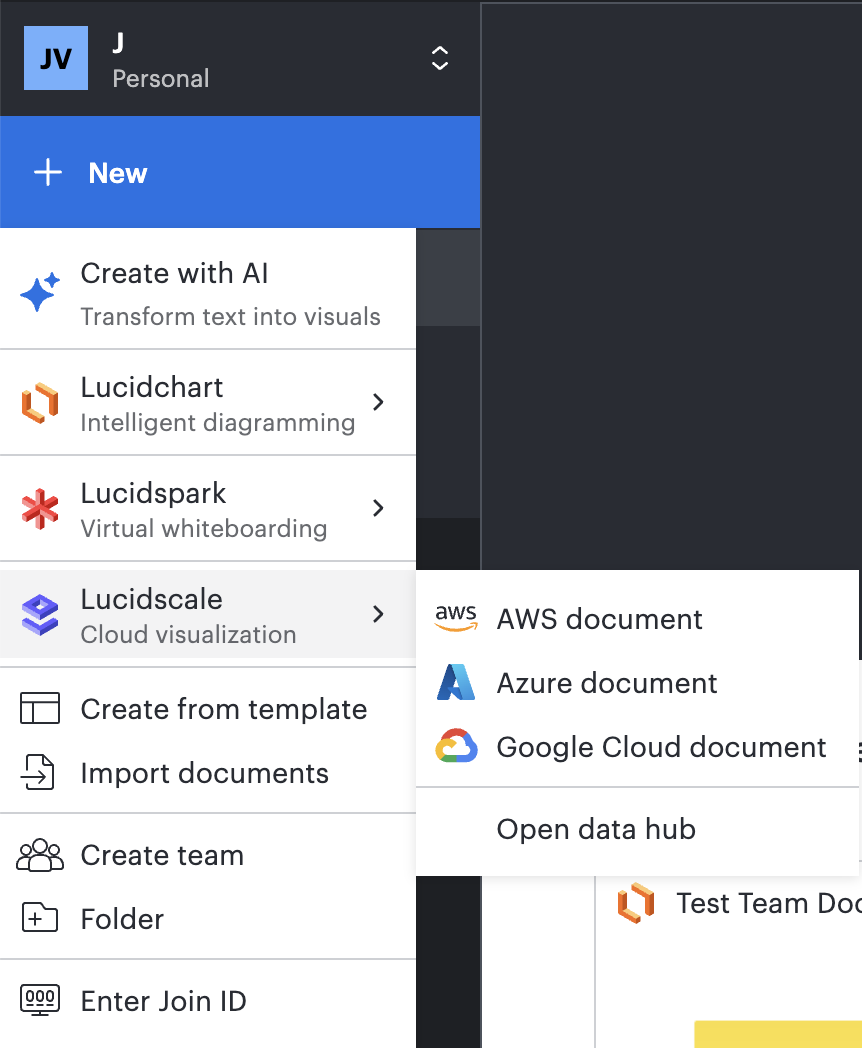

Utwórz nowy model

Wybierz +Nowy.
Najedź kursorem na Lucidscale.
Wybierz AWS, Azure lub Google Cloud.
Wybierz istniejące źródło danych lub dodaj nowe źródło danych, klikając + Import (Account, Subscription, Project).
Wykonaj odpowiednie kroki, aby zaimportować dane o infrastrukturze i wyrenderować zasoby w modelu Lucidscale.

Otwórz istniejący model

Wybierz z listy rozwijanej Dokumenty.
- Jeśli masz dużo dokumentów, możesz użyć funkcji wyszukiwania, aby znaleźć dokument.
Najedź na kafelek modelu Lucidscale i kliknij Otwórz.

Hub danych

Data Hub to miejsce, w którym możesz dodawać nowe i zarządzać istniejącymi kontami AWS, subskrypcjami Azure lub projektami. Google Cloud projektami, a także zapisywać dane uwierzytelniające.

Aby uzyskać dostęp do Centrum Danych, wykonaj następujące kroki:

Przejdź do strony głównej Lucid.
Wybierz opcję Data Hub z menu nawigacyjnego w lewym dolnym rogu strony.

Na karcie Zaimportowane konta (AWS), Zaimportowane subskrypcje (Azure) lub Zaimportowane projekty(Google Cloud) możesz:

Wyświetl wszystkie zapisane źródła danych (Konta, Subskrypcje, Projekty), które można wykorzystać do tworzenia modeli Lucidscale.
Importuj nowe Konto, Subskrypcję lub Projekt jako źródło danych.
Wybierz menu z trzema kropkami obok źródła danych, aby Usunąć lub Zaktualizować dane od dostawcy chmury.
- Uwaga: Opcja Aktualizuj dane jest obsługiwana tylko w przypadku źródeł danych powiązanych/dodanych z danymi uwierzytelniającymi dostawcy chmury.
Wybierz menu z trzema kropkami, aby utworzyć nowy model.

Dowiedz się więcej o tym, jak Data Hub współpracuje z AWS, Azure i Google Cloud.

Dane uwierzytelniające to sekret (lub zestaw sekretów) używany przez Lucidscale w imieniu użytkowników w celu uzyskania dostępu do danych infrastruktury chmury. W zakładce Zapisane poświadczenia możesz:

Wyświetlanie wszystkich zapisanych poświadczeń.
Dodaj nowe dane uwierzytelniające.
Wybierz menu z trzema kropkami obok konta, aby Usunąć dane uwierzytelniające.
Wybierz menu z trzema kropkami, aby udostępnić wygenerowane poświadczenia innym użytkownikom na swoim koncie.

Dowiedz się więcej o Poświadczenia dostawcy usług w chmurze: Zarządzanie, wykorzystanie i bezpieczeństwo.

Przegląd modeli

Po utworzeniu modelu przeczytaj poniższe informacje, aby zapoznać się z obszarem roboczym Lucidscale.

Uwaga: Obrazy pochodzą z modelu AWS i mogą się nieznacznie różnić w zależności od dostawcy.

Nagłówek

W nagłówku możesz kliknąć:

Kliknij ikonę Lucidscale, aby powrócić do strony Dokumenty lub użyć Uniwersalnego obszaru roboczego, aby przełączyć produkty Lucid do edycji dokumentu.
Tytuł dokumentu, aby zmienić jego nazwę.
Ikona gwiazdki umożliwiająca dodanie dokumentu do elementów oznaczonych gwiazdką.
Ikona Opcje modelu zapewnia dostęp do różnych opcji, takich jak publikowanie i osadzanie, eksportowanie migawki i drukowanie, dostosowywanie ustawień renderowania poprzez włączanie lub wyłączanie WebGL oraz tryb nawigacji umożliwiający przełączanie między gładzikiem a myszą.
Menu danych modelu w lewym górnym rogu otwartego modelu umożliwia przeglądanie dołączonych źródeł danych, datę ostatniej synchronizacji modelu, otwieranie centrum danych i synchronizowanie modelu ze zaktualizowanymi danymi.
Ikona lornetki umożliwiająca dostęp do funkcji Wyszukiwanie funkcji, która może pomóc w zlokalizowaniu funkcji Lucidchart w obszarze roboczym.
Ikona Komentarze umożliwiająca komentowanie dokumentu i omawianie pomysłów ze współpracownikami. Aby uzyskać więcej informacji, zapoznaj się z naszym artykułem „Współpracuj w Lucid ” .
Ikona Wideo, aby otworzyć integrację z Loomem i nagrać wideo. Aby dowiedzieć się więcej, zapoznaj się z naszym artykułem Nagraj wideo w trybie Lucid .
Ikona Udostępnij, aby otworzyć okno udostępniania i zaprosić współpracowników lub utworzyć link do udostępniania. Aby dowiedzieć się więcej, przeczytaj nasz artykuł Udostępnij współpracownikom w Lucid .
Twoje zdjęcie profilowe lub inicjały w prawym górnym rogu, aby zaktualizować zdjęcie profilowe, przejdź do Ustawień konta lub wyloguj się.

Widoki menu

Wybierz konkretny widok z menu, aby zobaczyć go na swoim modelu Lucidscale.

Wybierz menu rozwijane w danym widoku, aby:

Zmień nazwę widoku
Duplikuj bieżący widok za pomocą układu automatycznego lub ręcznego
Eksportuj konfigurację jako JSON
Usuń widok

Aby dodać dodatkowe widoki, wybierz ikonę plusa po prawej stronie menu Widoki. Wybierz ikonę z trzema kropkami, aby zaimportować konfiguracje widoków lub wyeksportować wszystkie konfiguracje widoków.

Dowiedz się więcej o pracy z widokami w AWS, Azure i Google Cloud.

Uwaga: Możesz /utworz/ i ręcznie dostosować układ modelu, korzystając z widoku układu ręcznego. Te ręczne widoki układu mogą być tworzone od podstaw lub przy użyciu istniejących widoków automatycznego układu jako punktu wyjścia. W przeciwieństwie do widoku automatycznego układu, zasoby dodane ręcznie do danych modelu po synchronizacji nie zostaną automatycznie dodane do obszaru roboczego. Będziesz musiał umieścić te zasoby ręcznie, przeciągając je i upuszczając na obszar roboczy lub klikając ikonę "eye" dla zasobów Indywidualnych.

Pasek formatowania

Struktura: Użyj menu Sterowanie strukturą, aby kontrolować ogólną hierarchię modelu. Aby dowiedzieć się więcej o tym, jak to działa, zapoznaj się z instrukcjami kontroli struktury poniżej tej listy punktowanej.
Filtry: Możesz /utworz/ reguły, które filtrują encje w twoim modelu na podstawie metadanych powiązanych z zasobem. Dowiedz się więcej o pracy z filtrami w AWS, Azure i Google Cloud.
Formatowanie warunkowe: możesz utworzyć reguły formatowania, które wyróżnią zasoby w modelu, aby poprawić widoczność i nawigację. Dowiedz się więcej o tym, jak używać formatowania warunkowego z metadanymi zasobów w Lucidscale.
Diagram o dowolnych kształtach: ta opcja eksportuje model Lucidscale do nowego diagramu Lucidchart, na którym można wykonywać standardowe diagramy. Na diagramie Lucidchart nie można uzyskać dostępu do funkcji Lucidscale, ale można swobodnie przenosić kształty po canvas i wprowadzać do nich zmiany stylistyczne (takie jak kolor i rozmiar).

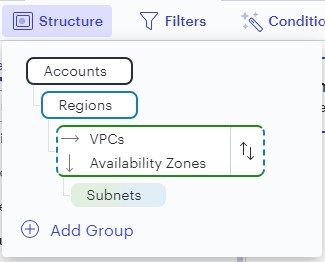

Kontrola Struktury

Za pomocą menu Kontrola struktury możesz kontrolować ogólną hierarchię swojego modelu.

Kliknij + Dodaj grupę, aby dodać nowy element.
Najedź kursorem na grupę i kliknij przycisk X , aby ją usunąć.
Zmień kolejność hierarchii, wybierając strzałki (nie jest dostępna dla wszystkich grup)

Zasoby i linie

Otwórzpanel znajdujący się w lewym górnym rogu modelu , aby pracować z zasobami i liniami.

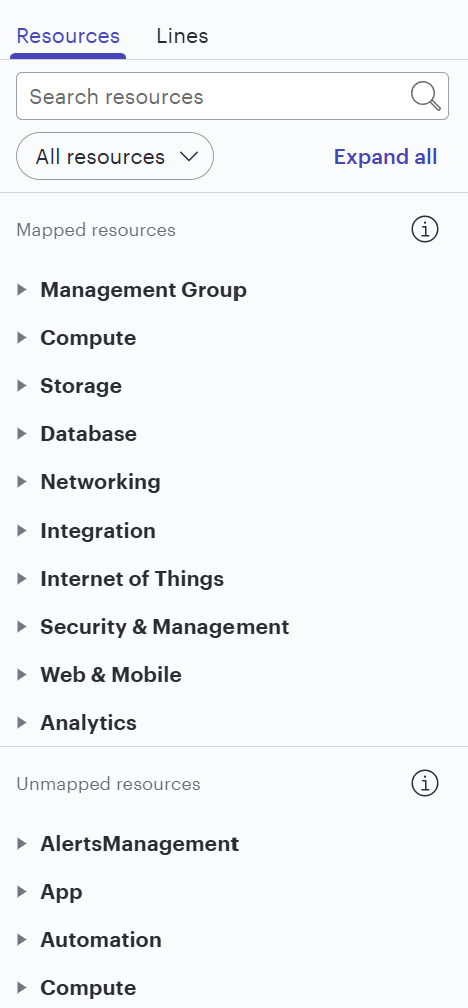

mapped-and-unmapped-resources-in-Lucidscale-model

W menu Zasoby możesz:

Zobacz wszystkie zasoby w modelu.
Przejdź do encji w modelu, wybierając z listy Zasoby i klikając encję, którą chcesz obejrzeć.
Ukryj zasób mapowany, wybierając ikonę oka.
- Po prawej stronie zasobu możesz zobaczyć stosunek ukrytych do istniejących elementów.
Kliknij i przeciągnij niezmapowane zasoby na swój model.

Dowiedz się więcej o pracy z zasobami w AWS, Azure i Google Cloud.

W menu Linie możesz:

Zaznacz pole wyboru obok linii, aby renderować linie między jednostkami.
Zobacz więcej opcji, wybierając linię z listy rozwijanej.
Edytuj kolor, styl i rodzaj linii, wybierającikonę ołówka obok linii.

Dowiedz się więcej o pracy z liniami w AWS, Azure i Google Cloud.

Dane i ustawienia układu

Otwórzpanel znajdujący się w prawym górnym rogu modelu, aby zobaczyć pola metadanych związane z renderowanymi zasobami oraz uzyskać dostęp do ustawień układu diagramu. To, co widzisz w tym panelu, zależy od tego, jakie elementy zostały wybrane w modelu.

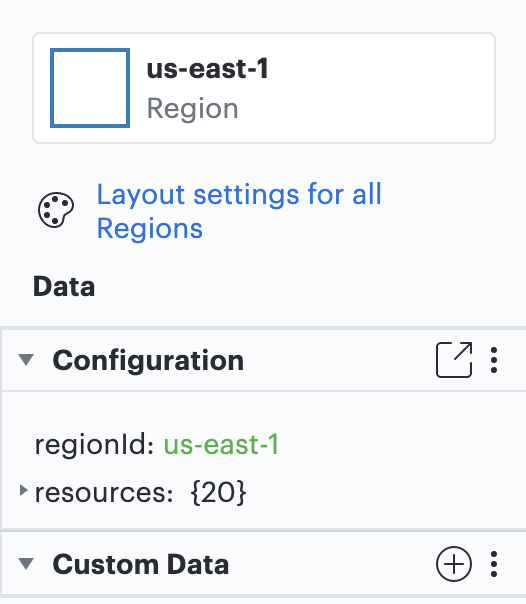

W menu danych możesz:

Zaznacz encję, aby wyświetlić jej metadane.
Wyświetlanie danych podmiotu Konfiguracja.
- Kliknij na liście rozwijanej podmiotu, aby zobaczyć więcej informacji.
Wyświetlanie i dodawanie danych własnych.
Wyświetl zasoby powiązane za pomocą metadanych z wybranym zasobem w sekcji „Powiązane zasoby”.

Dowiedz się więcej o pracy z panelem danych w AWS, Azure i Google Cloud.

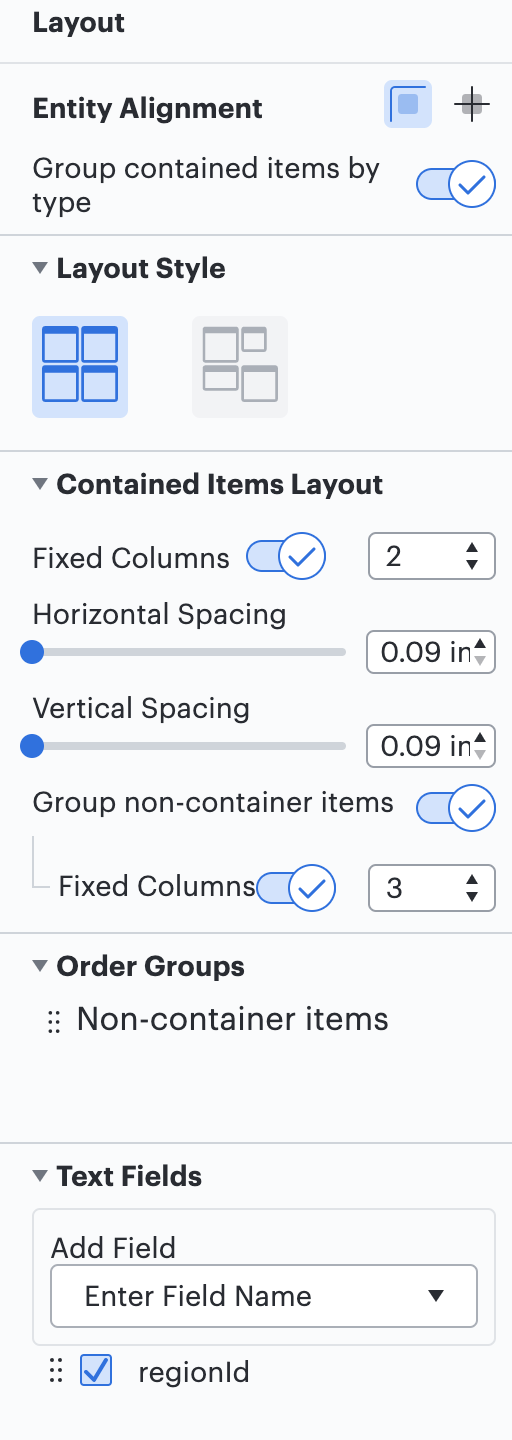

W menu ustawień układu możesz:

Dostosuj wyrównanie jednostek.
Ustaw styl układu.
Skonfiguruj układ elementów zamkniętych. Obejmuje to:
- Kolejność sortowania
- Poziome i pionowe odstępy między jednostkami
- Ustawianie kolumn stałych
Grupuj elementy zawarte według typu, klikając na przełącznik.
- Gdy ten przełącznik jest włączony, pojawi się lista rozwijana Grupy zamówień z większą liczbą opcji wyrównania.
Dodaj lub usuń pola tekstowe.


Dowiedz się więcej o pracy z układem modelu w AWS, Azure i Google Cloud.

Zasoby

Aby dowiedzieć się więcej o Lucidscale, zapoznaj się z dodatkowymi zasobami poniżej. Te zasoby są dostępne wyłącznie w języku angielskim.

Playlisty wideo

Lucidscale dla AWS

Lucidscale dla platformy Azure

Lucidscale dla GCP
