Voorwaardelijke opmaak gebruiken in een Lucidscale-model om gespecificeerde bronnen te markeren en te organiseren met stilistische elementen en pictogrammen op basis van de onderliggende metadata van bronnen.

Opmerking: De functies die in dit artikel worden beschreven, gaan vergezeld van screenshots en voorbeelden van een AWS-architectuur diagram, maar zijn toegankelijk voor alle door providers gegenereerde modellen (AWS, Azure, Google Cloud).

Bekijk: filters en voorwaardelijke opmaak

Maak regels met behulp van voorwaardelijke opmaak

Maak een nieuwe regel aan

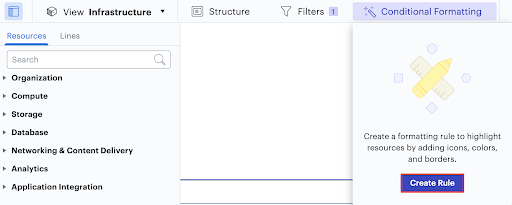

Om de eerste regel te maken, opent u het voorwaardelijke opmaakmenu door op het toverstafpictogram bovenaan de werkruimte te klikken en vervolgens op Regel makente klikken.

Hoe

Nadat u de eerste regel hebt gemaakt, kunt u extra regels toevoegen door te klikken op + Een nieuwe opmaakregel maken bovenaan het menu Voorwaardelijke opmaak.

Noem een regel

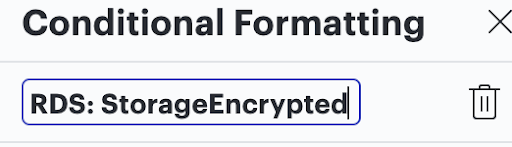

Wanneer u een regel maakt, is het handig om eerst de regel een naam te geven, zodat u onthoudt waar de regel naar verwijst. Als u bijvoorbeeld een regel maakt om te identificeren welke RDS DB-exemplaren die in een model worden weergegeven, geen versleutelde gegevens hebben, kunt u de regel "RDS: StorageEncrypted" noemen. U kunt op elk gewenst moment dubbelklikken op de titel om de regelnaam te bewerken.

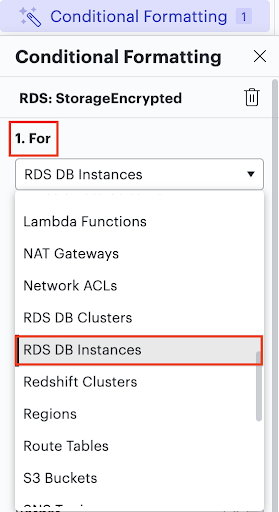

1. Voor: selecteer het resourcetype waarop u de regel wilt toepassen

U kunt regels voor voorwaardelijke opmaak toepassen op specifieke resourcetypen in een model of regels toepassen op alle niet-containerresourcetypen. Als u een resource selecteert (bijv. "RDS DB Instances") die wordt vermeld in het vervolgkeuzemenu onder For , wordt de regel toegepast op alle resources van die klasse die in het model worden weergegeven.

Voor

2. Als – Creëer voorwaarden

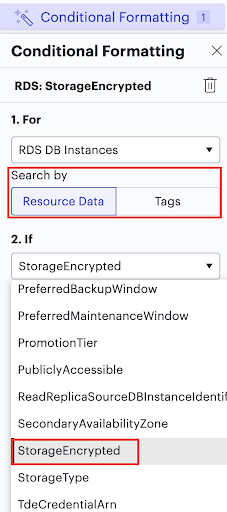

Om een "Als"-voorwaarde te creëren, kiest u eerst tussen twee categorieën metadata: Brongegevens of Tags. Elke categorie geeft een lijst weer van verschillende metagegevensvelden die met bronnen zijn geïmporteerd. Welk metadataveld u ook kiest om te selecteren onder het "Als" vervolgkeuzemenu na het selecteren van een categorie, het is het veld waarop Lucidscale de voorwaarde moet controleren.

Als

Brongegevens weergeven

Nadat u in stap 1 heeft gekozen op welke bron u de regel wilt toepassen, selecteert u Brongegevens en klikt u op het vervolgkeuzemenu onder "Als" om een lijst weer te geven van alle metagegevensvelden die met die bron zijn geïmporteerd. Deze velden worden ook weergegeven op het tabblad "Configuratie" van het paneel Gegevens rechts van de werkruimte wanneer gerenderde bron is geselecteerd.

Labels weergeven

Nadat u in stap 1 een bron hebt gekozen om een regel op toe te passen, selecteert u Tags en klikt u op het vervolgkeuzemenu onder "Als" om een lijst met tags weer te geven die u voor die bron hebt gedefinieerd via uw cloudprovider. Deze waarden worden ook weergegeven als zowel een tag-array op het tabblad "Configuratie" van het paneel Gegevens rechts van de werkruimte als ook vermeld op het tabblad "Beheerde gegevens" onder "Tags".

Opmerking: de waarden die bestaan binnen de set "Tag"-waarden worden gedefinieerd in de console van uw cloudprovider.

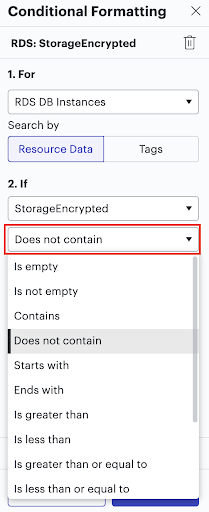

Nadat u een metadataveld heeft geselecteerd, kunt u een voorwaarde kiezen uit een lijst met 14 opties:

Voorwaardelijk

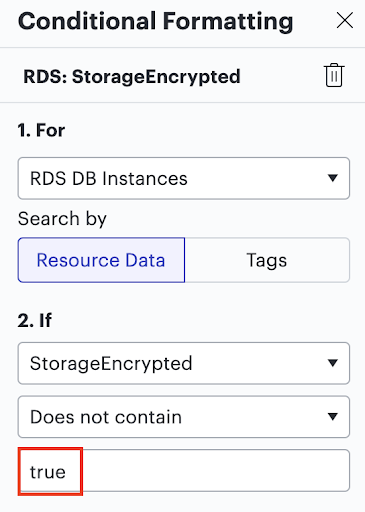

Vervolgens kunt u de waarde opgeven waarnaar de regel moet zoeken. Als we doorgaan met ons voorbeeld, als u een regel maakt om te identificeren welke RDS DB-instanties die in een model worden weergegeven geen versleutelde gegevens hebben, dan zou u "RDS DB-instanties" hebben geselecteerd als bron voor de regel en "StorageEncrypted" als het metagegevensveld waarnaar de regel verwijst.

U kunt dan een voorwaarde kiezen zoals "Bevat niet" en vervolgens "waar" invullen als waarde. Dit markeert alle RDS DB Instances in een model die niet de waarde "true" hebben in hun "StorageEncrypted" metadataveld.

Voorwaardelijk

3. Dan – Selecteer opmaak

In het gedeelte "Dan" kunt u kiezen uit drie opmaakopties:

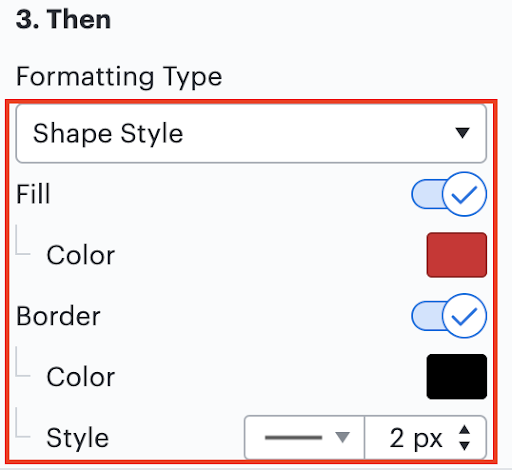

Vormstijl toepassen

Als u vormstijl selecteert als opmaak, kunt u kiezen uit de volgende opties: vormvulkleur, randkleur, randstijl en randbreedte. De opmaakopties die u opgeeft, worden toegepast op alle bronnen die voldoen aan de voorwaarde(n) van de regel.

Voorwaardelijk

Pictogrammen toevoegen

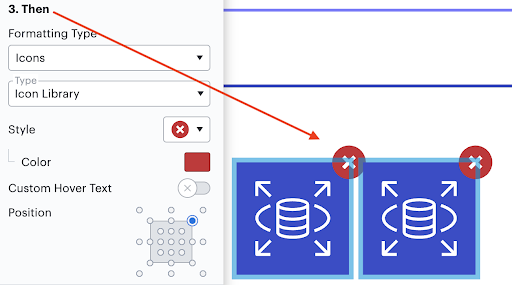

Als u pictogrammen als opmaakoptie selecteert, kunt u het "type" van het pictogram kiezen (pictogrammen uit de bibliotheek van Lucidscale, een aangepast pictogram uploaden of een tekstbadge), de stijl aanpassen, zweeftekst toevoegen (optioneel) en specificeren waar de pictogram verschijnt op de bron met de selectie "Positie".

In dit voorbeeld hebben we ervoor gekozen om de pictogrambibliotheek van Lucidscale te gebruiken, een "X"-pictogram te selecteren en ervoor gekozen om het in de rechterbovenhoek van de bron weer te geven als het voldoet aan de voorwaarden van de regel.

Voorwaardelijk

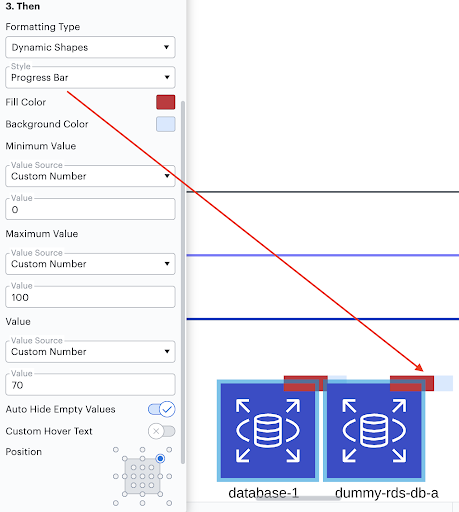

Gebruik dynamische vormen

Als u dynamische vormen selecteert, kunt u de vormstijl, de kleur waarmee de vorm wordt gevuld, de kleur van de achtergrond van de vorm kiezen en vervolgens de parameters voor de waarde van de vorm opgeven.

Als u bijvoorbeeld een voortgangsbalk wilt weergeven die het percentage voltooiing van een taak van 0 tot 100 procent weergeeft, kunt u een aangepast getal kiezen als waardebron en 0 en 100 typen als de minimum- en maximumwaarden (zie het onderstaande voorbeeld) .

U kunt ook vormgegevens of formules gebruiken om de minimum- en maximumwaarden op te geven (hoewel dit in de meeste gevallen minder gebruikelijk is).

Selecteer ten slotte in het gedeelte "Waarde" de waarde die u in de vorm wilt weergeven. Als het waardeveld bijvoorbeeld het getal 70 bevat, geven de voortgangsbalken allemaal 70 procent voltooiing weer. In plaats van "Aangepast nummer" als waardebron te kiezen, is het over het algemeen handiger om vormgegevens of een formule te gebruiken om dit nummer op te geven, zodat het uniek is voor elke vorm.

U kunt ook zweeftekst toevoegen die verschijnt wanneer iemand met de cursor over een pictogram beweegt.

Voorwaardelijk

Toegang tot geavanceerde regelopties

Geavanceerd

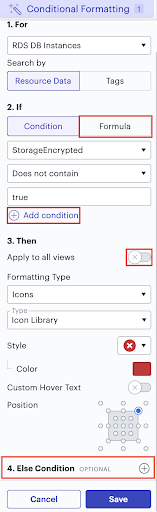

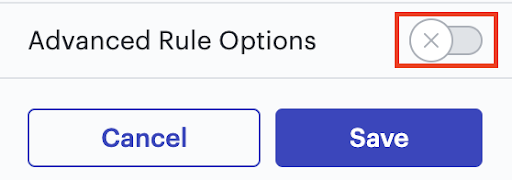

Door de schakelaar "Geavanceerde regelopties" onder aan de editor voor voorwaardelijke opmaak om te schakelen, worden aanvullende aanpassingsopties voor een regel weergegeven: "Formule", "Of/En" voorwaarden, "Toepassen op alle weergaven" en "Anders/Anders als" voorwaarden .

Voorwaardelijk

Pas een formule toe

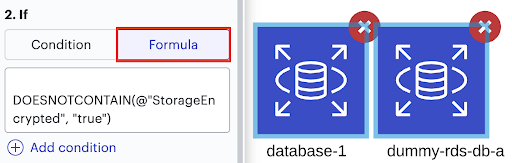

Gebruik de formulesyntaxis van Lucid om uw eigen voorwaardelijke controle te schrijven. Als u de optie "Formule" selecteert voor een "Als"-voorwaarde, verschijnt er een veld waarin u de formule kunt typen.

Voorwaardelijk

Meer informatie: Raadpleeg de volgende bron voor meer gedetailleerde documentatie over het gebruik van formules in regels voor voorwaardelijke opmaak: Lucid Formulas.

Toepassen op alle weergaven

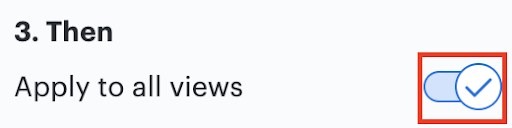

Door "Toepassen op alle weergaven" in te schakelen onder "3.Vervolgens" wordt de regel voor voorwaardelijke opmaak toegepast op alle weergaven die u eerder hebt gemaakt en alle nieuwe weergaven die u maakt.

Hoe

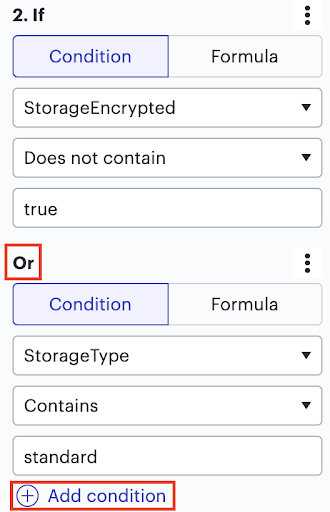

Voeg een "Of" of "En" voorwaarde toe

Selecteer + Voorwaarde toevoegen. Door een "Of"-voorwaarde toe te voegen, kunt u een tweede voorwaarde specificeren die, indien waar, dezelfde opmaak activeert als een "Als"-voorwaarde. "En"- en "Of"-voorwaarden hebben dezelfde velden en dezelfde lay-out als "Als"-voorwaarden wanneer "Geavanceerde regelopties" is ingeschakeld.

Met een "En"-voorwaarde kunt u specificeren dat aan ZOWEL de "Als"- als de "En"-voorwaarde moet worden voldaan voordat de opmaak wordt toegepast.

Voorwaardelijk

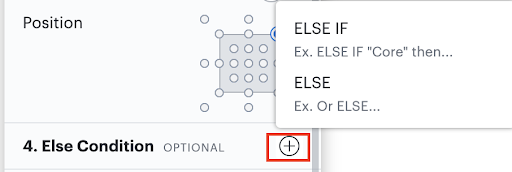

Voeg een "Else" of een "Else If" voorwaarde toe

Voeg een "Anders"- of "Anders als"-voorwaarde toe als u opmaak wilt toepassen op de vormen in een selectie die NIET voldoen aan de voorwaarden die u hierboven hebt opgegeven. U kunt de voorwaarden "Anders" en "Anders als" op dezelfde manier instellen als de voorwaarden voor "Als".

Voorwaardelijk

Sla een regel op

Klik op Opslaan onderaan de regeleditor om een regel op te slaan. Nadat u een regel hebt opgeslagen, wordt deze automatisch toegepast op alle gerenderde vormen van de resourceklasse die u hebt geselecteerd in 1.For.

Regels voor voorwaardelijke opmaak beheren

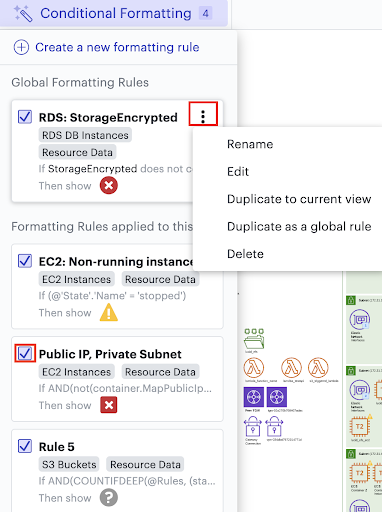

Nadat een regel is gemaakt en opgeslagen, wordt deze vermeld in het menu Voorwaardelijke opmaak. Deze lijst verschijnt telkens wanneer u op het toverstafpictogram klikt en geen specifieke regel bewerkt. Vanuit de lijst met regels kunt u regels hernoemen, bewerken, dupliceren of verwijderen door op het menu met drie stippen in de rechterbovenhoek van een regel te klikken en een keuze te maken uit de opties. U kunt de toepassing van de regel ook ongedaan maken door het selectievakje naast de naam van de regel uit te schakelen.

Voorwaardelijk

Regels die u maakt, worden standaard alleen toegepast op de weergave waarin u ze hebt gemaakt. Regels kunnen ook worden ingesteld als "Globale" regels die worden toegepast op alle bestaande weergaven en nieuwe weergaven die u maakt.

Voorbeeldformules voor regels voor voorwaardelijke opmaak

AWS

Voorbeeld 1: Openbaar IP-adres in een privé-subnet

Als u een aankomende cloud-audit heeft, wilt u misschien EC2-instanties markeren die een openbaar IP-adres hebben in een privésubnet.
Nadat u EC2-instanties hebt geselecteerd in 1.For, kunt u de volgende formule gebruiken in 2.If om deze bronnen te identificeren:
EN(niet(container.MapPublicIpOnLaunch), @PublicIpAddress)
U kunt ook aangepaste zweeftekst weergeven in 3. Dan wordt het exacte IP-adres weergegeven van een gemarkeerde bron waar u over zweeft:
IP-adres {{=@PublicIpAddress}} is openbaar, in een privé-subnet

Voorbeeld 2: gestopte EC2-instanties

Misschien wilt u "gestopte" EC2-instanties in uw account markeren.
Na het selecteren van "EC2-exemplaren" in 1.For, kunt u de volgende formule gebruiken in 2.If om EC2-instanties te identificeren die niet actief zijn:
(@'State'.'Name' = 'gestopt')

Voorbeeld 3: Standaard VPC

Na het selecteren van VPC's in 1.For, kunt u de volgende formule gebruiken in 2.If om de standaard VPC te identificeren:
EN(@IsDefault, bevat(@'$Naam', 'VPC'))

Azure

Voorbeeld: versleuteld opslagaccount

Misschien wilt u alle versleutelde opslagaccounts in uw abonnement markeren.

Na het selecteren van "Opslagaccounts" in 1.Forkunt u de volgende formule gebruiken in 2.If om versleutelde opslagaccounts in het abonnement te identificeren:
=@"encryptie".services.blob.enabled

Google Cloud (voorheen GCP)

Voorbeeld: Eigenaar BigQuery-dataset

Misschien wilt u de eigenaar van een BigQuery-dataset identificeren.
Na het selecteren van "BigQuery Datasets" in 1.For, kunt u de volgende formule gebruiken in 2.If om BigQuery Datasets te identificeren die een waarde hebben in het metadataveld "userByEmail" dat is gekoppeld aan de eigenaar:
=ISNOTEMPTY(deze.access.userByEmail)
U kunt vervolgens aangepaste zweeftekst weergeven in 3. Dan wordt de waarde weergegeven die is ingevuld in het metadataveld "userByEmail", meestal het e-mailadres van de eigenaar:
=deze.access.userByEmail
