Lucidchart에서 클라우드 인프라를 시각화하기 위해 클라우드 프레임을 사용하세요

Lucidchart의 클라우드 프레임을 사용하면 AWS, Azure 또는 Google Cloud에서 가져온 클라우드 인프라를 자동으로 대화형 데이터 기반 다이어그램으로 변환할 수 있습니다. 캔버스 뷰를 맞춤화하고, 조직 계층 구조를 제어하며, 자원 가시성을 관리하여 다양한 관점에서 아키텍처를 명확하게 보여줍니다. 이 글을 읽고 Lucidchart 문서에 클라우드 인프라를 추가, 포맷, 필터링하는 방법을 알아보세요.

클라우드 액셀러레이터 가 있는 계정은 Lucidchart에서 클라우드 프레임을 사용할 수 있습니다. 기업 계정용 클라우드 액셀러레이터 구매를 원하시면 영업팀에 문의하십시오 .

참고: Lucidscale 기능이 Lucidchart로 옮겨지고 있습니다. 이 글은 새로운 경험을 반영합니다. 레거시 Lucidscale 문서는 Lucid 커뮤니티의 이 게시물을 참고하세요.

클라우드 데이터를 가져온 새 문서를 생성하세요

AWS, Azure 또는 Google Cloud 에서 클라우드 인프라 데이터를 Lucid Data Hub로 가져온 후 다음 단계를 따르면 데이터를 다이어그램으로 자동 표시할 수 있습니다.

Lucid 홈 페이지 왼쪽 내비게이션 메뉴에서 데이터 허브 를 선택하세요.
왼쪽 옵션에서 AWS, Azure 또는 Google Cloud를 선택하세요.
페이지 상단에서 새 문서 만들기 를 클릭하세요.
사용할 데이터 소스를 선택하세요.
오른쪽 하단의 '다음' 을 클릭하세요.
문서 이름을 입력하세요.
오른쪽 하단에서 문서 만들기 를 클릭하세요.

새로운 Lucidchart 문서를 만들었다면, 다음 섹션으로 넘어가 캔버스에 클라우드 데이터를 추가하는 방법을 배워보세요.

캔버스 위에 클라우드 데이터를 시각화하세요

클라우드 데이터가 Lucidchart 문서에 가져온 후, 다음과 같은 방법으로 캔버스에 도형을 추가할 수 있습니다:

클라우드에이전트(AWS 전용): 클라우드에이전트를 사용하면 Lucid AI 사용하여 Lucidchart 내부에서 직접 대상 AWS 인프라를 생성할 수 있습니다. 전체 지침은 Lucid AI의 클라우드에이전트를 사용하여 Lucidchart에서 아키텍처 구축 기사를 확인하세요.
Freeform 형태 로 캔버스에 수동으로 구름 모양을 추가하여 맞춤형으로 생성할 수 있습니다. 자세한 지침은 Lucidchart에서 클라우드 인프라를 사용한 자유형 다이어그램 작성 관련 글을 참조하세요.
클라우드 프레임: 클라우드 프레임은 클라우드 데이터를 자동으로 시각화하는 것입니다. 클라우드 프레임 내에서 여러 뷰를 생성할 수 있으며, 각 뷰는 서로 다른 관점에서 인프라를 보여줍니다. 이 글의 나머지 부분에는 뷰 및 기타 디스플레이 옵션으로 클라우드 프레임을 커스터마이즈하는 방법에 대한 정보가 포함되어 있습니다.

캔버스에 구름 프레임을 추가하세요

루시드차트 문서에 클라우드 프레임을 추가하려면 다음 단계를 따르세요:

페이지 왼쪽의 기본 툴바에서 클라우드 리소스 아이콘을 선택 하세요.
패널 상단의 클라우드 프레임 을 클릭하세요.

참고: 문서당 하나의 클라우드 프레임만 추가할 수 있습니다. 뷰를 사용해 같은 프레임의 다양한 시점을 볼 수 있습니다.

보기 만들기 및 관리

뷰는 이 단일 프레임 내에서 생성하는 다양한 시각화로, 다양한 관점에서 건축과 자원을 시각화할 수 있게 해줍니다—각 시각화는 동일한 가져온 데이터에 대해 서로 다른 구조, 필터, 레이아웃 설정을 적용합니다.

새 문서를 생성할 때, 렌더링된 인프라가 자동으로 "요약된 인프라" 뷰에 표시됩니다.

새로운 뷰로 전환하기

새로운 뷰로 전환하려면 다음 단계를 따르세요:

Lucidchart 문서에서 클라우드 프레임을 선택하세요.
오른쪽에 열리는 패널에서 "현재 뷰" 아래 드롭다운 메뉴를 클릭하세요.
새 뷰를 선택하세요.

새로운 뷰 생성

새로운 뷰를 생성하려면 다음 단계를 따르세요:

Lucidchart 문서에서 클라우드 프레임을 선택하세요.
오른쪽에 열리는 패널에서 "현재 뷰" 아래 드롭다운 메뉴를 클릭하세요.

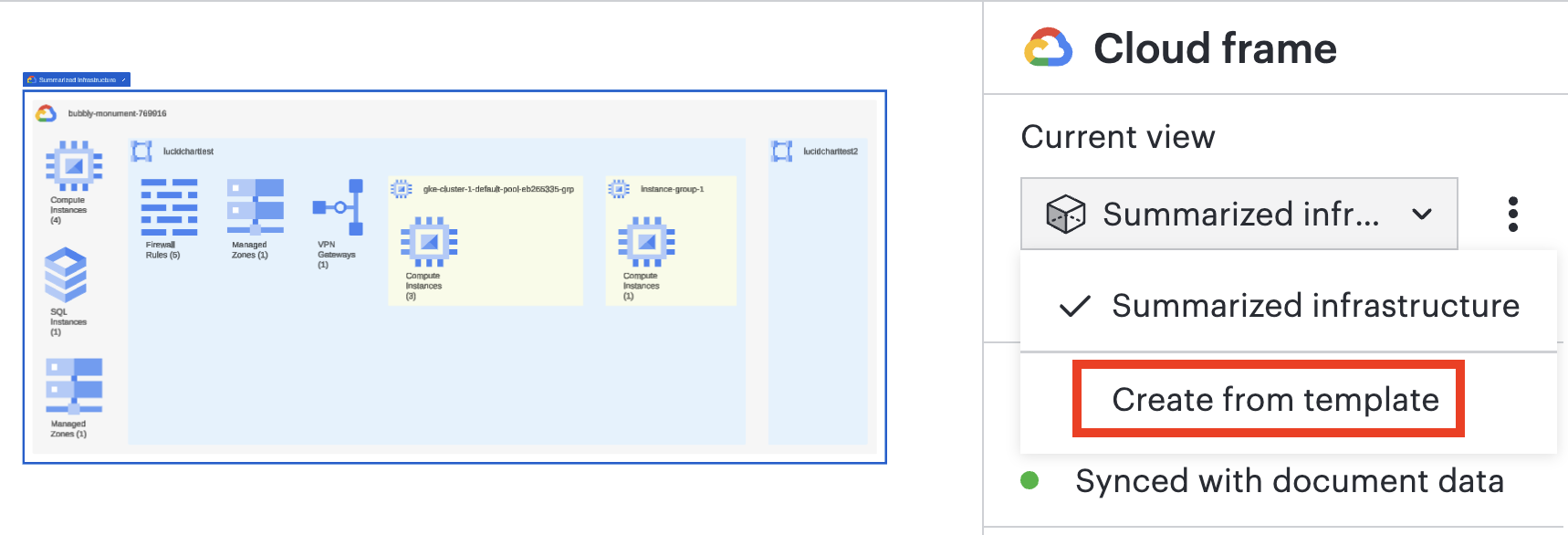

템플릿에서 만들기를 선택하세요.
옵션에서 템플릿을 선택하거나 ' 건너뛰기'를 클릭하세요. 왼쪽 하단에 빈 뷰를 원 합니다.
- 템플릿에 대한 자세한 내용은 아래의 'AWS, Azure 및 Google Cloud에서 사용 가능한 보기 템플릿' 섹션을 참조하세요.
- 빈 뷰로 시작하는 방법에 대한 자세한 내용은 아래 매뉴얼 레이아웃 뷰 섹션을 참조하세요.
템플릿을 선택했다면, 오른쪽 하단에서 생성(생성 )을 클릭하세요.

기존 뷰를 관리하기

기존 뷰의 다양한 설정에 접근하려면 다음 단계를 따르세요:

Lucidchart 문서에서 클라우드 프레임을 선택하세요.
오른쪽에 열리는 패널에서 "현재 뷰" 드롭다운 오른쪽에 있는 세 점 아이콘을 클릭하세요.
다음 옵션 중 하나를 선택하세요.
- 뷰 이름을 바꿔 보세요.
- 자동 레이아웃이나 수동 레이아웃으로 뷰를 복제 하세요.
- 현재 뷰 또는 모든 뷰 설정을 내보내세요.
- JSON 파일에서 뷰 구성을 가져오세요.
- 형태 도서관을 바꾸세요.
- 뷰를 삭제하세요.

AWS, Azure 및 Google Cloud용 보기 템플릿을 사용할 수 있습니다.

템플릿 보기	AWS	Google Cloud	Azure	설명 / 세부 사항
요약된 인프라	예	예	예	환경의 전체 계층 구조를 보여주지만, 같은 유형의 자원을 집계 형태로 결합하여 카운트를 사용합니다. 고수준 아키텍처 개요에 가장 적합합니다.
집약형 인프라	예	예	예	요약된 인프라부터 시작해 그룹을 압축한 텍스트 기반 목록으로 통합합니다. 매우 넓은 환경을 탐색하고 검사하려는 영역만 확장하는 데 가장 좋습니다.
리소스 인벤토리	예	예	예	자산 검토 및 고수준 보고를 위해 한눈에 볼 수 있는 자원 목록으로 자원을 집계합니다.
보안	예	예	예	보안 위협이 될 수 있는 서비스 구성에 대한 일반적인 접근 권한을 얻을 수 있습니다.
규정 준수	예	예	예	인프라 내 잠재적 준수 문제를 강조합니다.
비용 절감	예	예	예	클라우드 비용을 최적화하고 절감할 수 있도록 특정 리소스 및 서비스에 대한 정보를 제공합니다.
세부 인프라	예	예	예	대부분의 리소스를 개인(personal) 형태로 표시하며, 더 많은 구성 메타데이터와 시각적 표시기를 제공합니다. 기술 리뷰, 문제 해결, 상세한 문서화에 가장 적합합니다.
보안 그룹	예	아니요	예	AWS와 Azure의 구획화된 보안 그룹 내 자원을 볼 수 있게 해줍니다. 여러 보안 그룹을 가진 자원은 컨테이너 간에 중복됩니다. 생성된 라인 섹션의 보안 그룹 옵션은 양방향 트래픽을 허용하는 보안 그룹 간의 라인도 생성합니다.
VPC 토폴로지	예	아니요	아니요	AWS 네트워크 토폴로지.
서버리스	예	아니요	아니요	AWS 서버리스 뷰.
ECS	예	아니요	아니요	클러스터에서 실행 중인 서비스와 작업을 볼 수 있게 해줍니다. 또한 클러스터를 EC2와 Fargate 컨테이너로 나눕니다.
네트워크 토폴로지	아니요	예	예	Google Cloud 및 Azure 네트워크 토폴로지.
공유 네트워크 인프라	아니요	예	아니요	Google Cloud 공유 네트워크 인프라.
GKE 클러스터	아니요	예	아니요	Google Cloud GKE 클러스터 보기.
공유 네트워크 인프라	아니요	예	예	Azure 공유 가상 네트워크 인프라.

수동 레이아웃 뷰

수동 레이아웃 뷰는 도형 배치를 제어할 수 있고 수동으로 변경할 수 있는 레이아웃에 접근할 수 있게 해줍니다. 컨테이너와 리소스를 캔버스에 추가하려면 왼쪽의 클라우드 리소스 패널에서 캔버스로 클릭하고 드래그하세요.

Lucidchart에서 클라우드 인프라가 어떻게 나타나는지 사용자 지정

자료 보기

Lucid가 지원하는 모든 리소스 유형을 보려면, 페이지 왼쪽의 기본 툴바에서 클라우드 리소스 아이콘을 선택 하세요. 검색 창을 통해 이 목록에서 특정 자원 유형에 접근하세요.

캔버스 위에 자원을 보여주거나 숨기기

캔버스에 보이는 자료를 편집하려면 다음 단계를 따라 하세요:

Lucidchart 문서에서 클라우드 프레임을 선택하세요.
오른쪽에 열리는 패널에서 "자원 가시성" 섹션으로 스크롤하세요.
현재 뷰에서 해당 자원 유형의 모든 자원을 표시하거나 숨기기 위해 리소스 유형 옆의 체크박스를 사용하세요.
- 개인 리소스를 표시하거나 숨기려면 리소스 유형을 선택하세요.

자원 간 선을 표시해

클라우드 인프라 라인은 자원 메타데이터를 기반으로 자원 간 관계를 나타냅니다. 라인 가시성을 켜고 끄려면 다음 단계를 따라 하세요:

Lucidchart 문서에서 클라우드 프레임을 선택하세요.
오른쪽에 열리는 패널에서 "현재 뷰" 드롭다운 아래 레이아웃 을 클릭하세요.
라인 카테고리 오른쪽에 있는 박스를 체크하거나 해제하면 가시성을 전환할 수 있습니다.
- 각 라인 카테고리 왼쪽의 화살표를 클릭하면 특정 라인 유형에 대한 가시성을 토글할 수 있습니다.
- 각 라인 유형을 클릭하면 스타일링을 커스터마이즈할 수 있습니다.

참고: 선은 관련 자원이 모두 모두 보일 때만 나타납니다. 관련 자원 중 하나를 숨기거나 필터링하거나 요약하는 것도 그 선을 숨기는 효과가 있습니다.

도형 메타데이터 보기

캔버스에서 개인 리소스를 선택하면 캔버스 오른쪽에 해당 데이터 패널이 열립니다. 이 패널에서 리소스 타일 아래의 '데이터'를 선택하면 해당 개인 리소스와 관련된 메타데이터를 볼 수 있습니다.

리소스의 레이아웃 설정을 조정하세요

문서 내 특정 리소스 유형과 렌더링된 컨테이너 자원 유형에 레이아웃 설정을 적용할 수 있습니다. 컨테이너나 리소스 유형의 레이아웃 설정에 접근하려면 다음 단계를 따르세요:

문서에서 컨테이너 또는 개인 리소스를 선택하세요.
오른쪽에 열리는 패널에서 상단에서 레이아웃 을 클릭하세요.

레이아웃 패널에서 다음과 같은 조정을 할 수 있습니다:

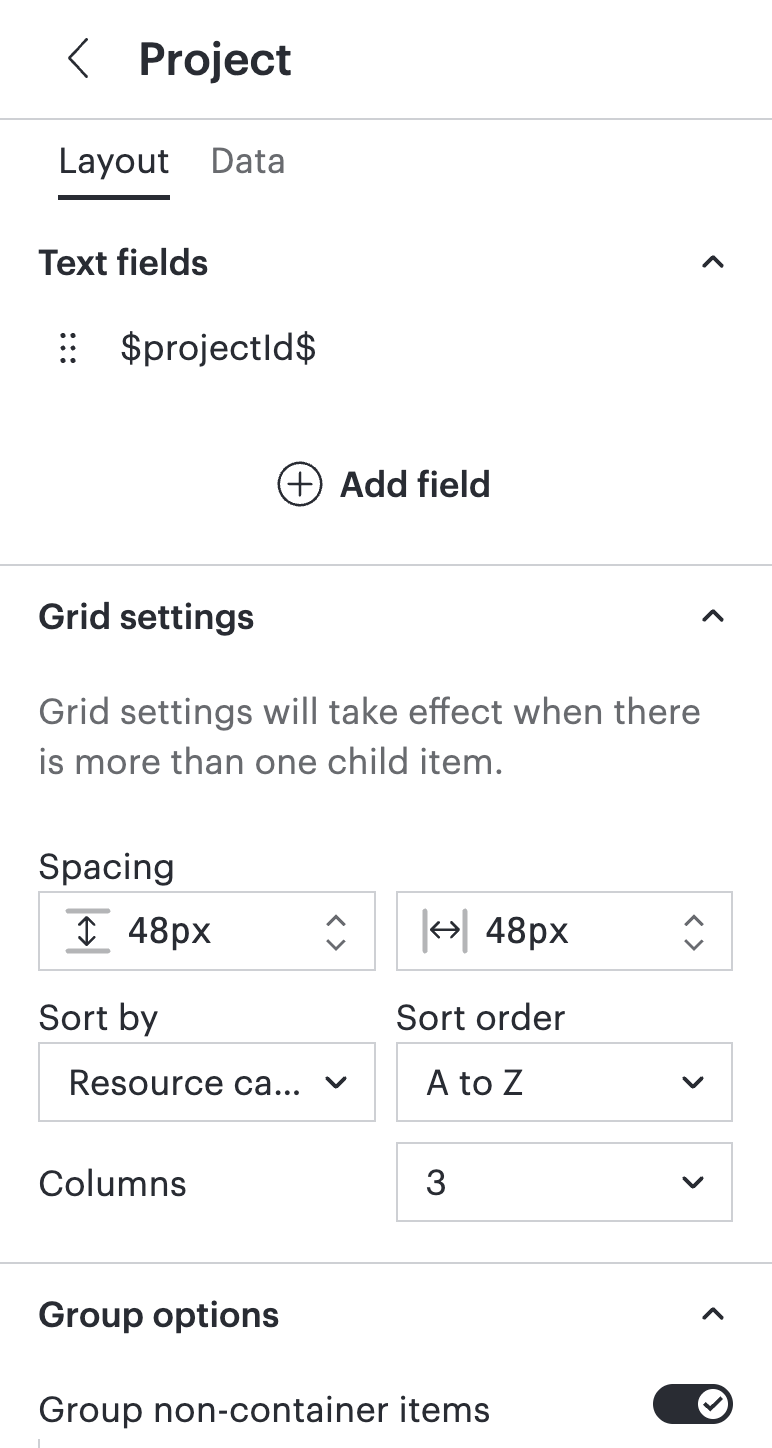

컨테이너

컨테이너를 접어버리거나 확장하세요.
텍스트 필드를 추가하거나 편집하세요.
- 텍스트 필드 오른쪽에 있는 세 점 아이콘을 클릭하면 캔버스에서 표시하거나 숨기거나 컨테이너에서 제거할 수 있습니다. 값이 없는 필드를 숨기기 위해 빈 필드 숨기기 를 선택하세요.
격자 간격, 열 수, 정렬 순서 등을 조정하세요.
비포함 자원을 일정 수의 열로 묶어.
자원을 유형별로 그룹화하세요.
컨테이너 내에서 그룹이 나타나는 순서를 조정하세요.

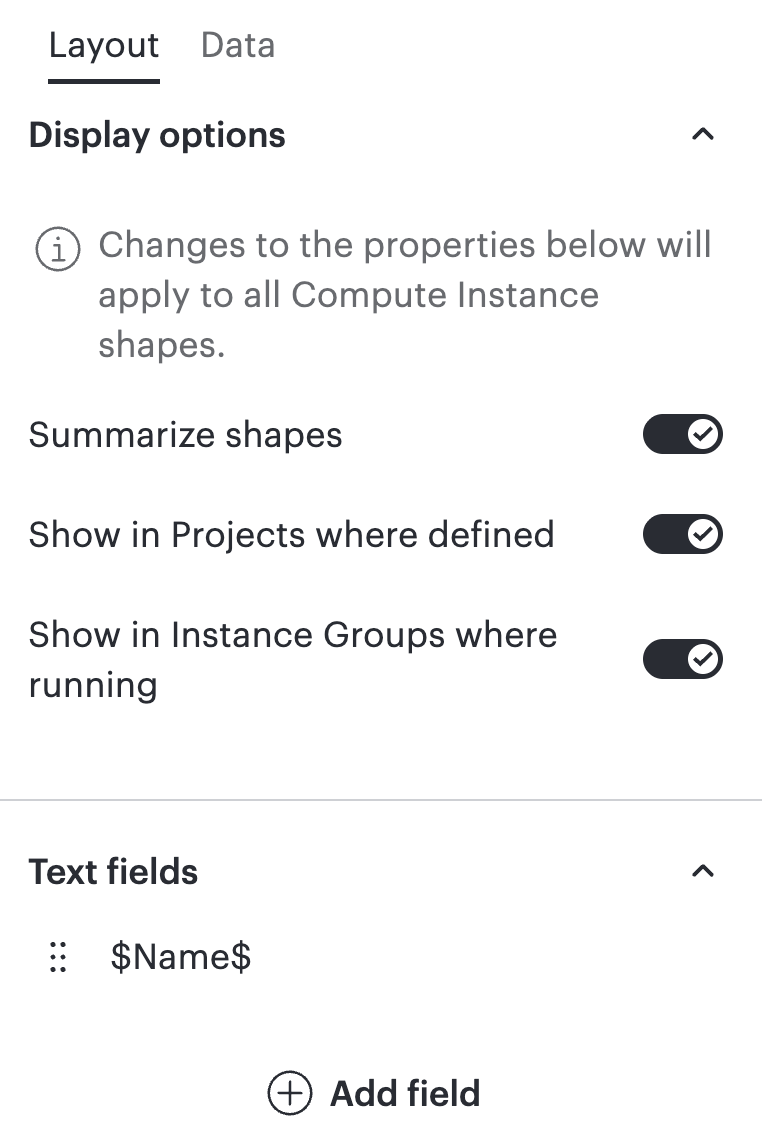

자료

도형을 요약하세요. 이 기능을 켜면 동일한 유형의 리소스가 하나의 도형으로 결합되고, 요약된 개인 리소스 수를 나타내는 배지가 표시됩니다.
다이어그램에서 리소스가 표시되는 위치와 같은 표시 옵션을 조정합니다.
텍스트 필드를 추가하거나 편집하세요.
- 텍스트 필드 오른쪽의 세 점 아이콘을 클릭하면 캔버스에서 표시하거나 숨기거나 리소스에서 제거할 수 있습니다. 값이 없는 필드를 숨기기 위해 빈 필드 숨기기 를 선택하세요.

참고: 레이아웃 설정은 컨테이너나 자원 유형에 따라 다릅니다.

구조물 제어

다음 단계를 따라 클라우드 인프라의 조직 계층 구조를 제어할 수 있습니다:

Lucidchart 문서에서 클라우드 프레임을 선택하세요.
오른쪽에 열리는 패널에서 "현재 뷰" 드롭다운 아래 레이아웃 을 클릭하세요.
"구조" 섹션에서 다음과 같은 기능을 할 수 있습니다:
- + Add Group 을 클릭하면 뷰의 시각적 계층 구조에 컨테이너를 추가할 수 있습니다.
- 컨테이너나 그룹을 계층에서 제거하려면 그룹 위에 마우스를 올리고 X를 클릭하세요.

제공자에 따라 문서의 계층 구조에 다음 그룹을 추가할 수 있습니다:

AWS: 계정, 지역, VPC, 가용성 구역, 보안 그룹, ECS 클러스터, 서브넷
Google Cloud: 프로젝트, 네트워크, 서브네트워크, GKE 클러스터, 노드 풀, 인스턴스 그룹
청년: 구독, 자원 그룹, 가상 네트워크, 서브넷

필터 적용

뷰 필터는 필터 기준에 맞지 않는 자원을 제외합니다. 컨테이너를 필터링하면 해당 컨테이너의 자원도 제외됩니다.
새 필터를 추가하려면 다음 단계를 따라 하세요:

Lucidchart 문서에서 클라우드 프레임을 선택하세요.
오른쪽에 열리는 패널에서 "현재 뷰" 드롭다운 아래 데이터를 클릭하세요.
"필터" 항목에서 필터 관리(Manage)를 클릭하세요.

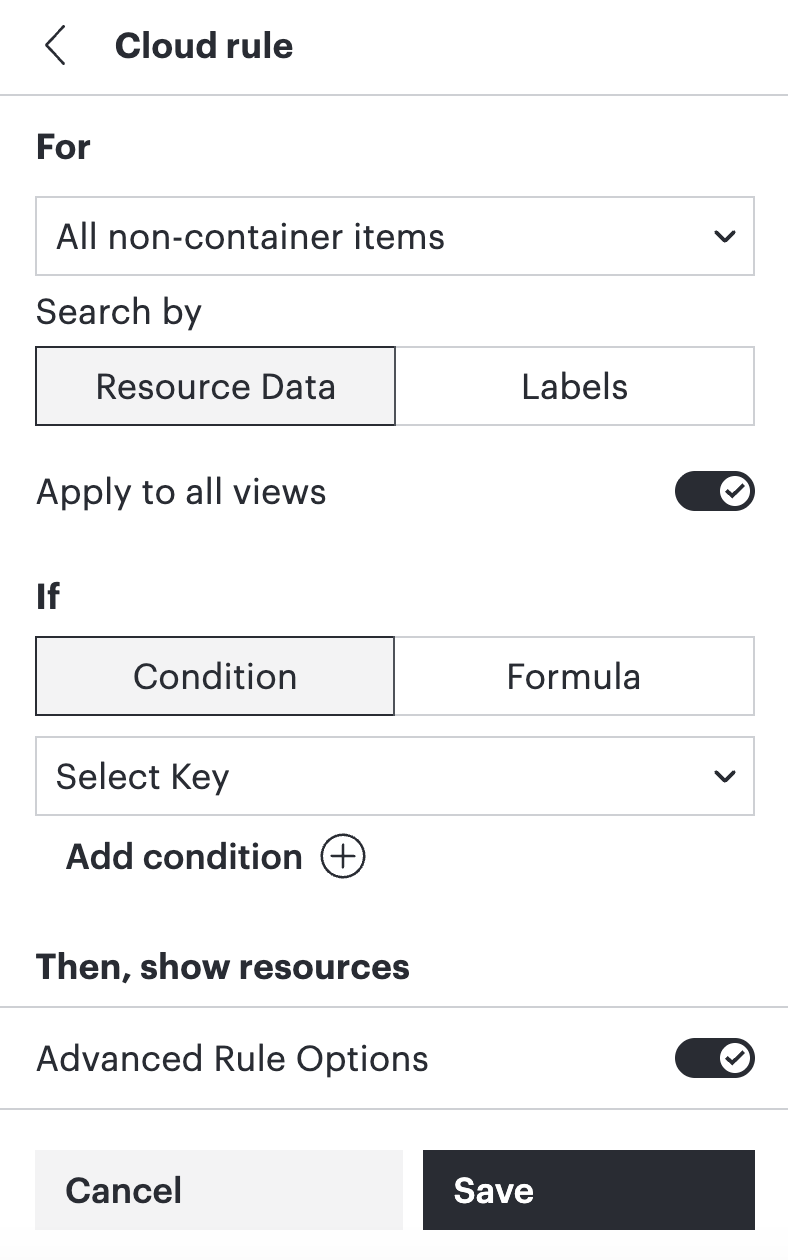

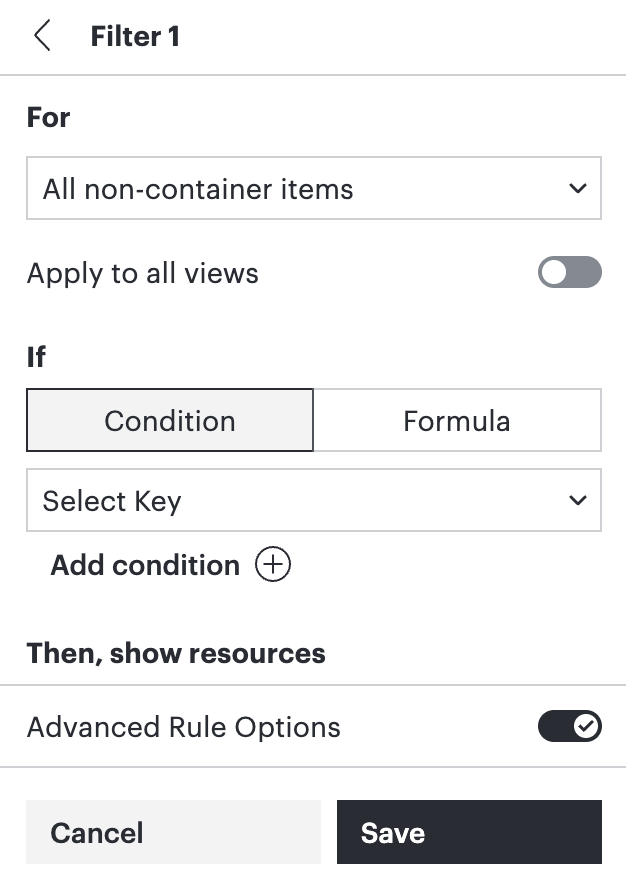

새 필터 규칙 만들기를 클릭하세요.
"For" 항목에서 필터를 적용할 자원 유형을 선택하세요.
"Search by" 항목에서 리소스 데이터 또는 라벨 을 선택하여 필터가 적용되는 데이터를 확인하세요.
선택적으로, "모든 뷰에 적용"을 켜면 문서 내 다른 모든 뷰에 이 필터를 적용할 수 있습니다.
"If" 아래에서 드롭다운을 사용해 조건을 결정하거나, Formula 를 선택해 조건으로 공식을 사용하세요.
- 필터에 여러 조건을 원하시면 조건 추가 를 클릭하세요.
저장을 클릭합니다.

뷰는 필터 파라미터에 맞게 조정됩니다. 필터를 비활성화하려면 필터 관리(Manage filters)를 클릭한 후 필터 이름 왼쪽의 체크박스를 해제하세요.

모든 뷰에 대한 기존 필터를 관리하려면 다음 단계를 따르세요:

Lucidchart 문서에서 클라우드 프레임을 선택하세요.
오른쪽에 열리는 패널에서 "현재 뷰" 드롭다운 아래 데이터를 클릭하세요.
"필터" 항목에서 필터 관리(Manage)를 클릭하세요.
필터 오른쪽 상단에 있는 세 점 아이콘을 클릭하세요.
여기서 다음과 같은 것들이 가능합니다:
- 필터 이름을 바꿔보세요.
- 필터 조건을 수정하세요.
- 필터를 현재 뷰에 복제하세요.
- 필터를 문서 내 모든 뷰에 적용하세요.
- 필터를 삭제하세요.
