루시드를 ADFS와 통합하면 사용자들이 ADFS를 통해 SAML 싱글 사인온을 사용하여 인증할 수 있다. 다음 튜토리얼은 ADFS와 Lucid의 통합 과정을 설명한다.

SAML 통합은 엔터프라이즈 계정에만 사용할 수 있습니다. 계정을 업그레이드하려면 Lucidchart 및 Lucid스파크 가격 책정 페이지 또는 영업 팀에 문의를 확인하십시오.

페더레이션 메타데이터를 다운로드하여 Lucid로 가져오기

1. 페더레이션 메타데이터를 다운로드합니다.
  - ADFS 서버 URL을 반영하도록 [myserver.domain]을 바꿔 ADFS 서버의 다음 URL에서 페더레이션 메타데이터에 액세스할 수 있습니다.
    https://[myserver.domain].com/FederationMetadata/2007-06/FederationMetadata.xml
2. Lucid 관리자 패널로 이동합니다.
3. 앱 통합 탭을 선택합니다.
4. App integration(앱 통합) 드롭다운에서 General(일반)을 선택합니다.
5. "SAML" 통합 타일에서 설정을 클릭합니다.
6. 파일 선택기를 사용하여 XML 메타데이터를 Lucid에 업로드합니다.
  - 참고: 텍스트 형식으로 되어 있는 경우 XML 파일로 저장한 다음 Lucid에 업로드하세요.

ADFS에서 Lucid 신뢰 당사자 트러스트 구성

그런 다음 Lucid 메타데이터를 사용하여 신뢰 당사자 트러스트를 만들고 구성합니다.

메모: Lucidchart, Lucidspark 또는 둘 다 사용 여부에 관계없이 정확한 지침을 사용하세요.

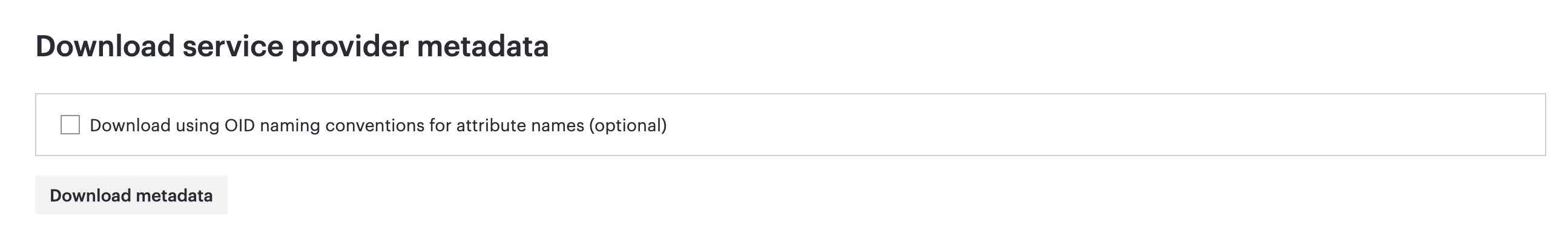

Lucid SAML 페이지에서 메타데이터 다운로드를 선택하여 Lucid 메타데이터를 다운로드합니다.
ADFS 서버에서 액세스할 수 있는 위치에 메타데이터를 저장합니다.

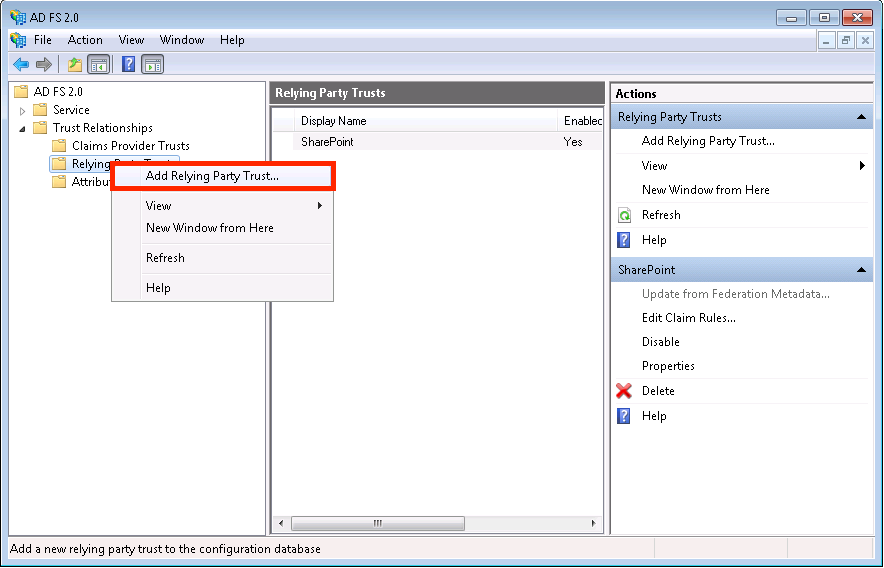

ADFS를 열고 신뢰 당사자 트러스트를마우스 오른쪽 단추로 클릭합니다.
메뉴에서 신뢰 당사자 트러스트 추가를 선택하여 신뢰 당사자 트러스트 추가 마법사를 엽니다.
시작 화면 프롬프트를 클릭합니다.

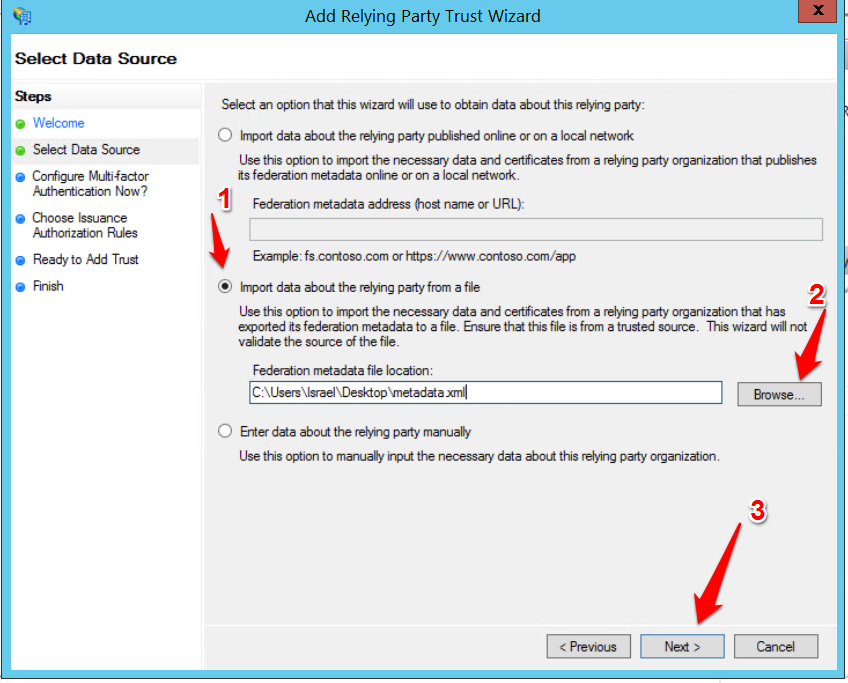

데이터 원본 선택 화면에서 파일에서 신뢰 당사자에 대한 데이터 가져오기를선택합니다.
찾아보기 를 선택하고 Lucid 메타데이터 파일을 찾습니다.
조직의 기본 설정에 따라 나머지 설정을 완료합니다.
Lucid 신뢰 당사자 트러스트에 대한 Endpoints 구성을 엽니다.
- 제공된 ACS/회신 URL에 대해 들어오는 로그온 URL을 저장하는 ADFS를 수용하기 위해 다른 끝점을 추가해야 합니다. 설정은 다음과 같아야 합니다.
  - 유형 = SAML 소비자 어설션
  - 바인딩 = POST
  - 인덱스 = 1
  - 신뢰할 수 있는 URL = https://www.lucidchart.com/saml/sso/IDP 엔티티 ID
  - 완료되면 구성은 다음과 같습니다.
Lucid Relying Party Trust를 마우스 오른쪽 버튼으로 클릭하고 Edit Claim Rules(클레임 규칙 편집)를 선택합니다.

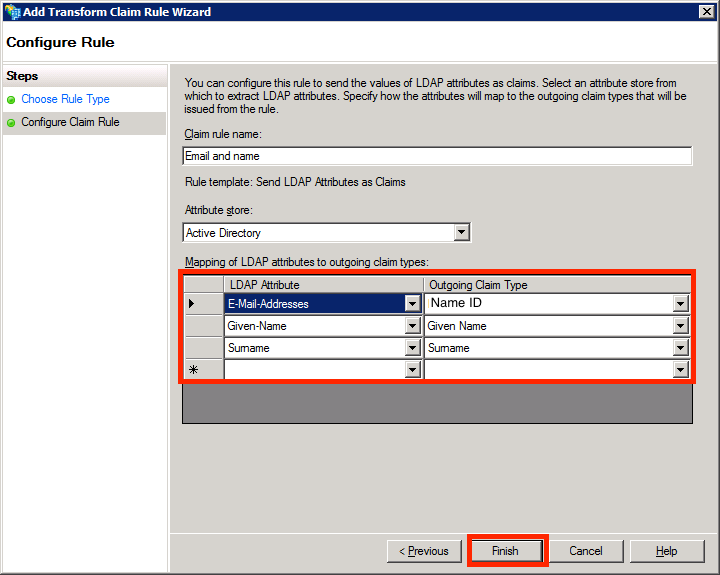

LDAP를 사용하여 클레임 규칙을 추가하고 아래에 표시된 특성 및 클레임 유형과 일치하도록 클레임 규칙을 구성합니다.
Finish(마침)를 클릭합니다.

이제 Lucid에서 ADFS SAML 통합을 완료했으며 Lucid 계정은 ADFS를 통한 SAML Single Sign-On 인증을 지원합니다.

문제 해결: ADFS 통합 설정

올바르지 않은 SAML 응답

이 오류는 IDP 로부터의 부정확한 SAML 응답에 해당한다. 이는 일반적으로 해시 알고리즘이 ADFS 에서 "SHA-1 에서" SHA-256 으로 전환될 필요가 있다는 것을 의미한다. Lucid Relying Party Trust로 이동하여 마우스 오른쪽 단추를 클릭하고 " Properties를 선택한다. 고급 탭을 클릭하고 해시 알고리즘을 "SHA-1 에서" SHA-256 으로 전환한다.

팀에 대해 SAML이 구성되어 있지 않다. SAML 지원 팀으로부터 초대를 요청한다.

이 오류는 SAML을 통해 로그인을 시도하는 사용자가 SAML 지원 팀과 연결되어 있지 않을 때 나타납니다. 관리자는 팀에 수락되도록 사용자에게 초대를 보내야 합니다. Lucid 관리자 패널에서 "사용자"를 선택합니다. 오른쪽 상단의 "+사용자"를 클릭하고 사용자의 이메일을 입력합니다.

올바르지 않은 ID 속성

이 오류는 올바르지 않은 ID 속성이 SAML 응답에서 수신되었음을 표시한다. "이메일-주소" 가 ADFS의 " Name ID에 해당하는 Lucid Relying Party Trust에 대한 청구 속성을 구성한다.

XML을 구문 분석할 수 없음

이 오류는 ID 제공자 XML 메타데이터에 올바르지 않은 구문을 표시한다. 이는 Internet Explorer창에서 메타데이터를 다운로드할 때 발생할 수 있다. Internet Explorer는 확장 및 축소를 위해 XML 태그에 대시 (-) 를 추가한다. 텍스트 편집기에서 XML 데이터를 열거나 복사된 XML 텍스트에 있는 모든 대시를 삭제하여 이 문제를 해결할 수 있다.

username_12345@example.com 생성 중인 사용자

Lucid SAML 통합에는 이름, 성, 이메일 주소 등 3가지 속성이 있다. 올바르지 않은 이메일 주소가 SAML ID 제공자에서 전달되면 "전달된 값+" SAML ID+"@example.com을 작성하기 위한 올바른 이메일이 생성됩니다. 이는 종종 올바른 이메일 대신 사용자 이름 또는 지정된 이름이 이메일 주소 속성에 전달될 때 발생합니다. 이메일 주소 속성에 올바른 이메일 주소를 보내도록 청구 규칙을 구성하여 이 문제를 해결할 수 있습니다.

ADFS는 Lucid에 대한 응답을 반환하지 않습니다.

엔드포인트를 확인하여 ADFS 설정 단계에 나열된 단계를 수행했는지 확인한다. 단 하나의 엔드포인트만 있거나, www. 엔드포인트가 애플리케이션 이전에 인덱싱되었습니다. 엔드포인트에서, 응답은 이를 다시 루시드 (Lucid) 로 만들지 않을 것이다.
