Lucidchart에서 엔터티 관계 다이어그램 만들기

보기: 엔티티 관계 다이어그램

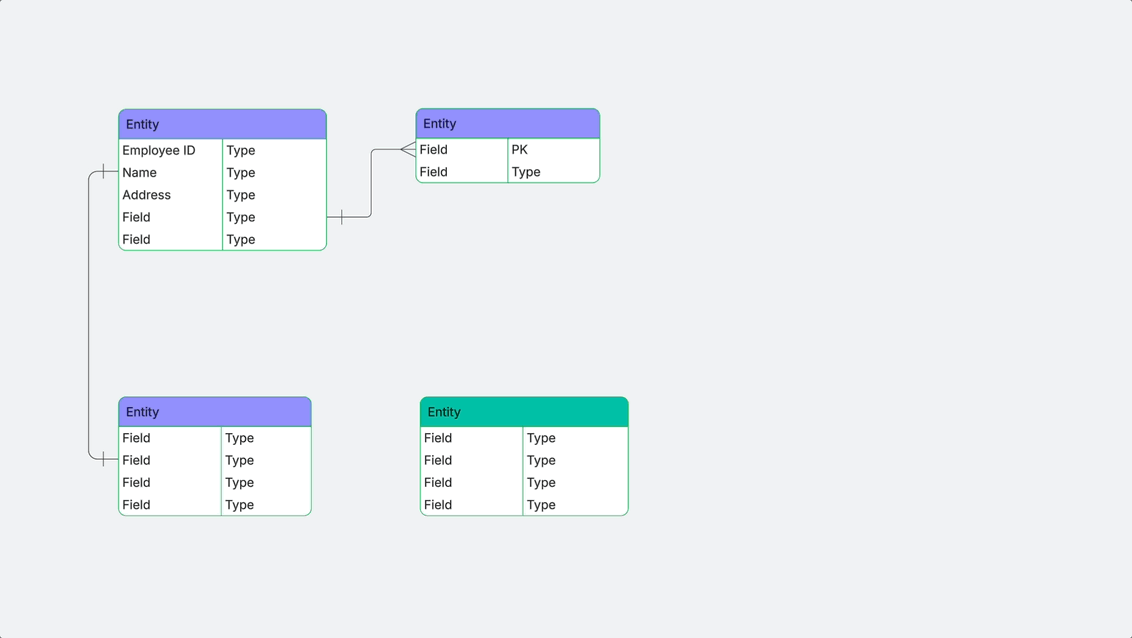

ERD 개요

ERD(엔터티 관계 다이어그램)는 데이터베이스 내의 요소가 어떻게 관련되어 있는지 보여 주는 데이터베이스의 시각적 표현입니다. ER 다이어그램은 엔터티와 관계라는 두 가지 개체 유형으로 구성됩니다. 이 컨텍스트의 엔터티는 캔버스에 도형으로 표시되는 데이터 집합의 데이터 구성 요소입니다. 엔터티 간의 관계는 데이터베이스의 두 요소가 서로 상호 작용하는 방식을 설명하는 카디널리티라는 특수 선 엔딩이 있는 선으로 표시됩니다.

데이터베이스 가져오기

ERD 가져오기 기능은 모든 데이터베이스 표와 스키마를 도형 메뉴에 직접 업로드합니다. 언제든지 업데이트된 데이터베이스 파일을 가져올 수 있으며 필드는 도형 메뉴와 캔버스에서 업데이트됩니다.

데이터베이스 구성 요소를 가져오려면 다음과 같이 하십시오.

1. 캔버스 왼쪽 상단의 검색 아이콘을 클릭 하세요.
2. 왼쪽 패널에서 ' 데이터 생성' 을 선택하세요.
3. "엔티티 관계(ERD)" 타일을 선택합니다.
4. "데이터 가져오기" 드롭다운 메뉴에서 "SQL 데이터베이스에서 가져오기 "를 선택합니다.

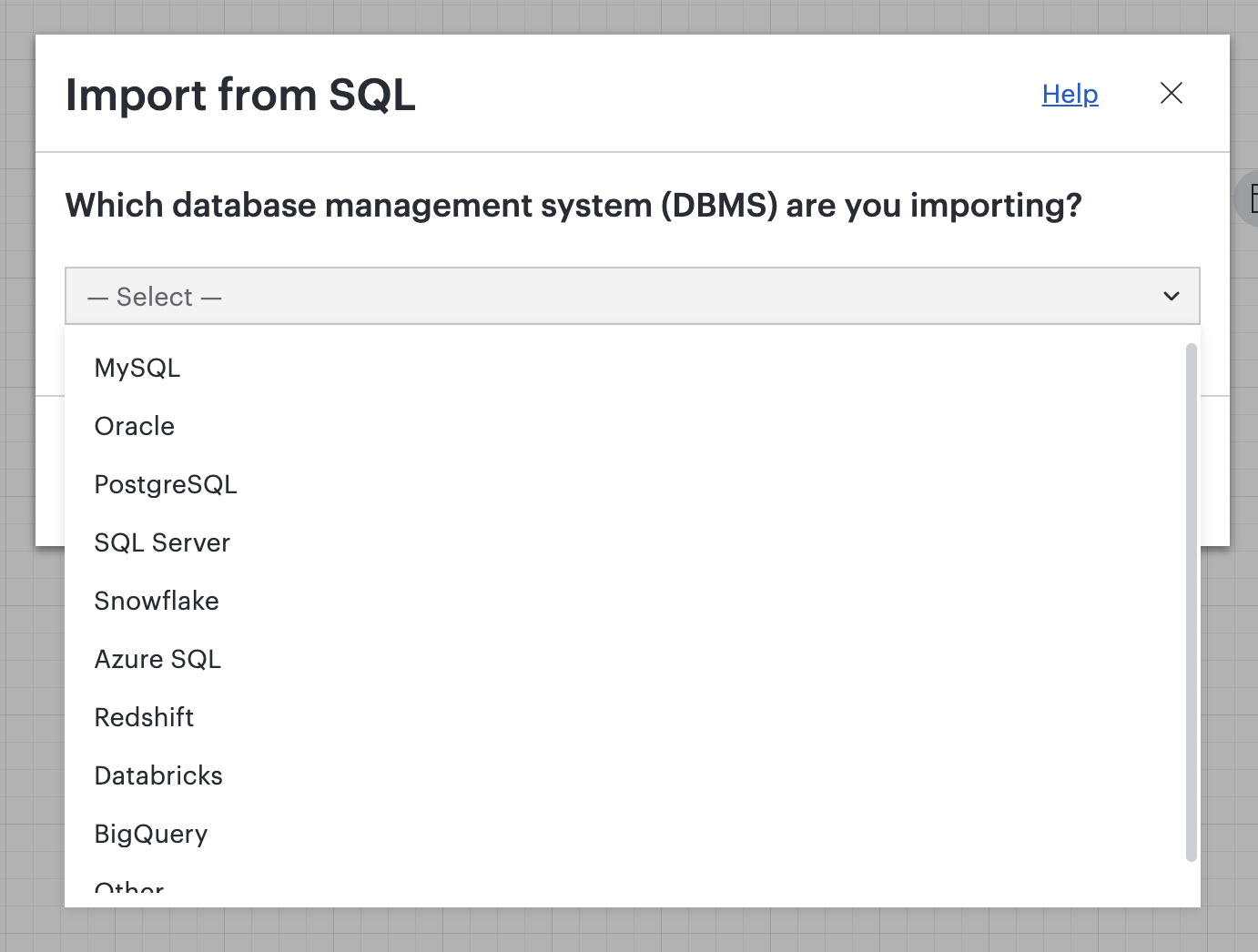

5. 드롭다운 메뉴에서 사용 중인 데이터베이스 관리 시스템(DBMS)을 선택하세요.
6. 쿼리를 복사하려면 '클립보드에 복사'를 선택한 다음 데이터베이스에서 실행하세요.
7. Lucid로 돌아가서 창 오른쪽 아래에서 Next 를 클릭하세요.
8. 컴퓨터에서 결과물을 파일로 업로드하거나 출력물을 일반 텍스트로 붙여넣으세요.
9. 가져오기를 클릭합니다.

기존 Lucidchart 편집기에서 데이터베이스를 가져오는 방법에 대한 자세한 지침을 보려면 아래 드롭다운 메뉴를 펼치세요.

Lucidchart는 가져온 쿼리를 즉시 데이터베이스, 테이블 및 스키마 목록으로 변환하고 해당 목록을 도형 메뉴에 정리합니다. 도형 메뉴의 각 접을 수 있는 섹션은 데이터베이스를 나타냅니다. 각 섹션 내의 이름은 데이터베이스 테이블에 해당합니다. 추가로 하위 섹션이 스키마를 나타냅니다.

그런 다음 데이터베이스 표를 도형 메뉴에서 캔버스로 끌 수 있습니다. 기본 키와 외래 키를 올바르게 설정한 경우 관련 표를 캔버스로 드래그하면 Lucidchart가 자동으로 관계선을 그립니다.

Salesforce 스키마 가져오기

Salesforce에서 스키마 가져오기를 사용하여 관리자는 Salesforce 인스턴스의 아키텍처를 매핑할 수 있습니다.

스키마를 가져오려면 다음 단계를 수행합니다.

1. 클릭 하세요 캔버스 왼쪽 상단의 검색 아이콘.
2. 왼쪽 패널에서 ' 데이터 생성 '을 선택하세요.
3. "엔티티 관계(ERD)" 타일을 선택합니다.
4. "데이터 가져오기" 드롭다운에서 Salesforce에서 가져오기를 선택하세요.
5. 다음 창에서는 세일즈포스 로그인을 안내합니다. 계속을 클릭하세요.
6. 이전에 세일즈포스와 연동하지 않았다면, 다음 창에서 Lucidchart에 세일즈포즈 계정 접근 권한을 부여하라는 안내가 나옵니다. 허용 버튼을 클릭 하세요.
   • Lucid 계정 설정에서 언제든지 액세스 권한을 취소할 수 있습니다.
   • 이 단계 후에 오류 메시지가 표시되면 Salesforce 사용자 프로필에서 로그인 IP 범위를 확인하고 해당 범위가 제한되지 않았는지 확인합니다.
7. 다음 창에서 Lucidchart로 가져올 Salesforce 개체를 선택합니다.
8. 상단의 검색창을 사용하여 특정 개체를 검색하세요. 개체를 찾을 수 없는 경우 검색어를 조정하라는 메시지가 표시됩니다.
9. "관계만 표시"와 "모든 객체 세부 정보 표시" 중에서 선택하세요.
10. 가져오기를 클릭하세요.

클래식 Lucidchart 편집기에서 스키마를 가져오는 전체 지침을 보려면 아래 드롭다운을 펼쳐 보세요.

ERD 업데이트

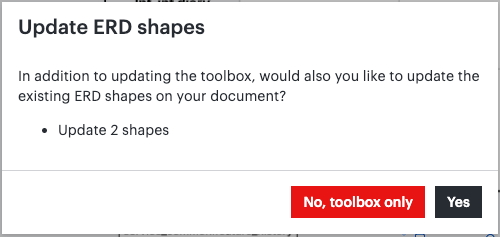

ERD를 업데이트하려면 위의 관련 섹션에 있는 단계를 따르십시오. 마지막 단계에서 가져오기를 클릭하면 팝업 창이 나타납니다. 다음 옵션 중 하나를 선택하세요:

• 아니요, 공구함만 해당됩니다: 공구함 내 도형을 업데이트하세요.
• 네: 캔버스와 도구 상자에 이미 있는 도형들을 업데이트하세요.

수동으로 ERD 만들기 또는 편집

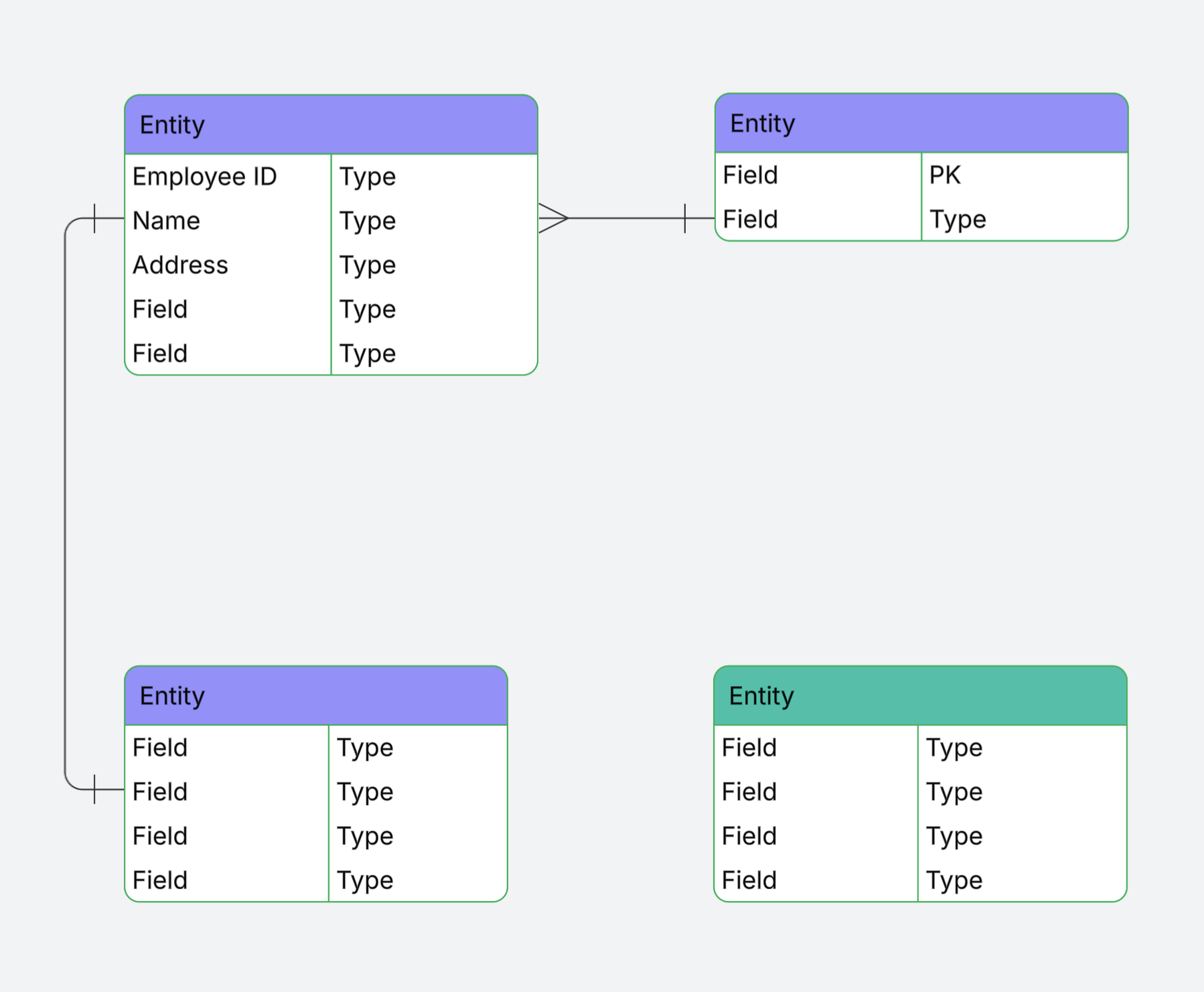

엔티티 관계 셰이프 라이브러리를 사용하여 ERD를 수동으로 만들 수 있습니다. 도형 라이브러리에서 도형을 끌어다 놓고 관계, 텍스트 및 스타일을 추가하면 됩니다.

필드 추가 또는 제거

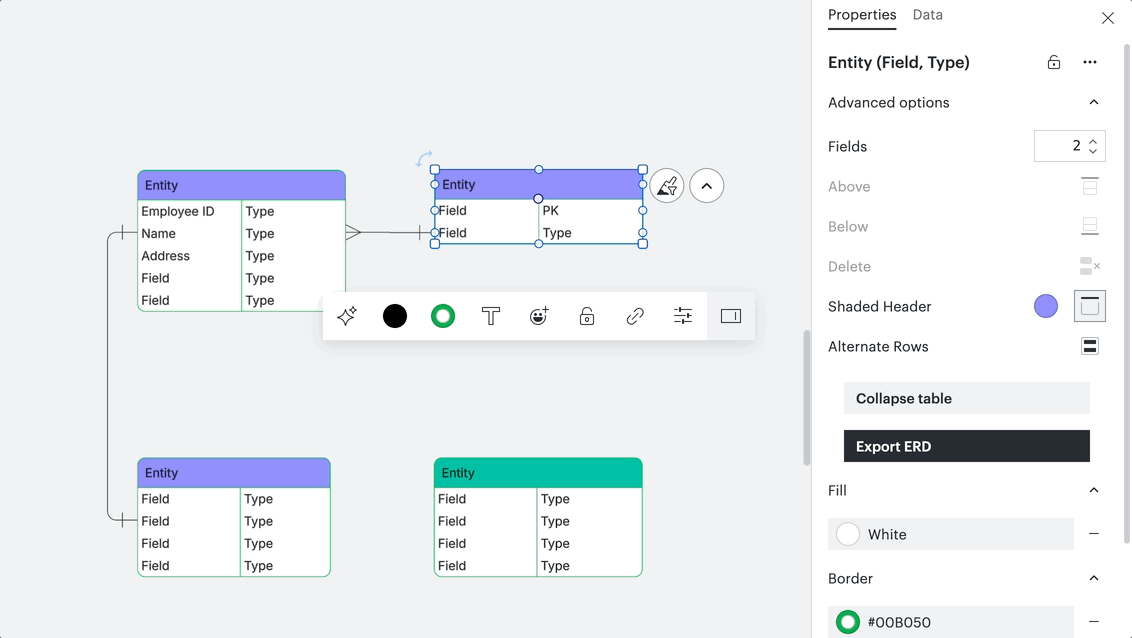

필드를 추가하거나 제거하려면 도형을 선택한 후 캔버스 오른쪽 상단의 오른쪽 패널 아이콘을 클릭하거나 도형 편집 바를 클릭하면 오른쪽 패널을 열게 됩니다. 고급 옵션 드롭다운에서 필요한 필드 수를 표시하세요.

클래식 Lucidchart 편집기에서 필드를 추가하거나 제거하는 방법에 대한 정보는 아래 드롭다운을 확장하세요.

텍스트 추가

텍스트를 두 번 클릭하여 텍스트 편집 모드로 들어갑니다.

텍스트 상자를 선택했으면 다음을 누를 수 있습니다.

• 키보드를 탭하여 다음 행으로 이동합니다.
• Shift+Tab을 눌러 이전 행으로 이동합니다.
• 종료할 개체를 입력하거나 클릭합니다.

엔터티 크기 조정

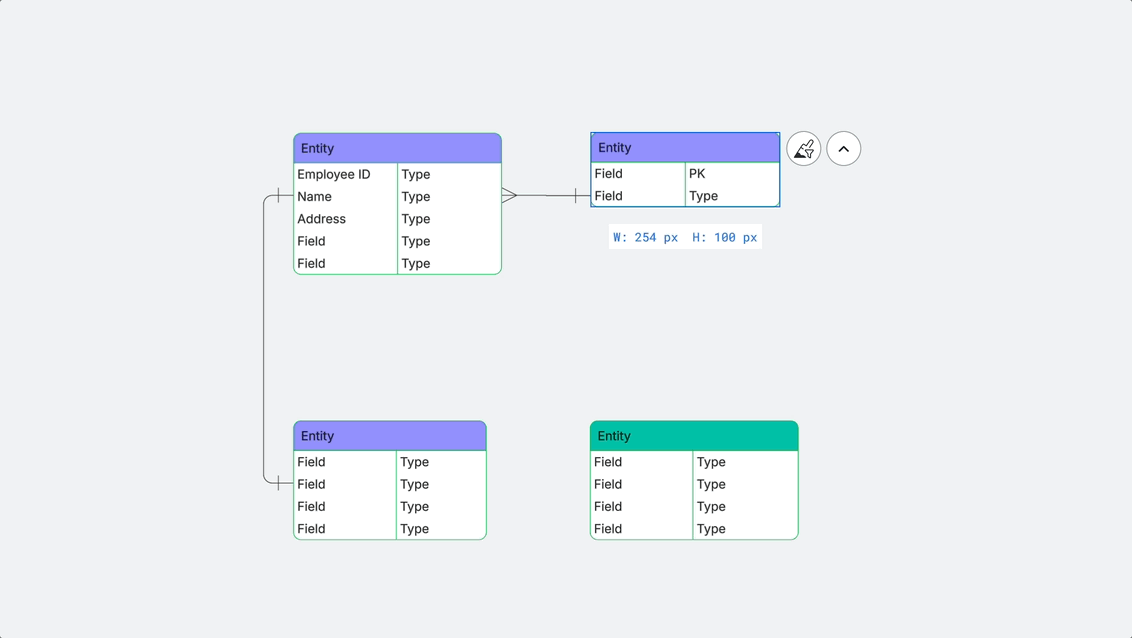

개체의 크기를 변경하려면 모서리 중 하나를 클릭하고 드래그하여 양쪽으로 확장합니다. 개체를 이동하면 열이 내부 콘텐츠에 맞게 자동으로 조정됩니다.

선 추가

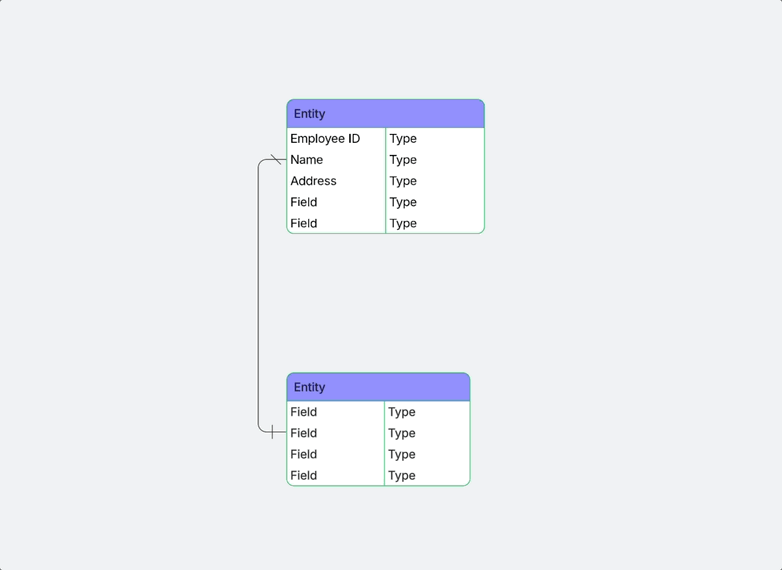

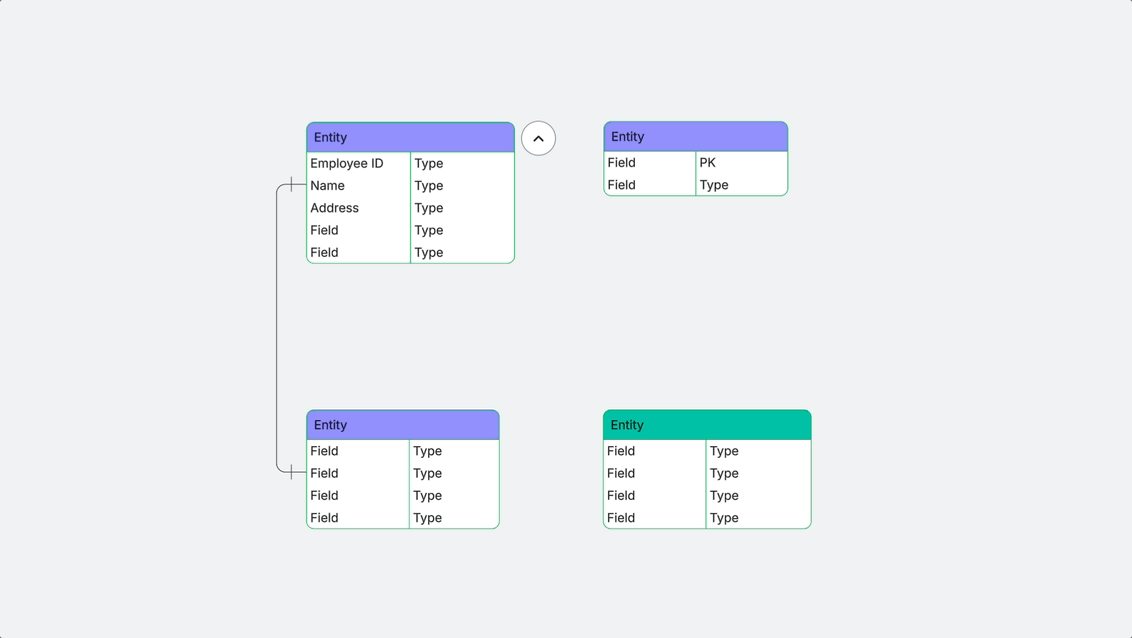

객체 위의 아무 노드에서 클릭하고 드래그하여 두 엔티티 사이에 관계선을 만듭니다. 선을 다른 도형으로 드래그해서 특정 필드와 관계를 만들 수 있습니다.

캔버스 위로 커서를 끌어서 놓아 새 엔터티 개체를 추가하는 자동 프롬프트를 표시할 수도 있습니다.

엔터티 축소 또는 확장

엔티티를 축소하거나 확장하여 다이어그램을 정리하거나 단순화하려면 다음 단계를 따르세요:

1. 축소 또는 확장하려는 엔티티를 선택합니다.
   • 한 번에 두 개 이상의 엔티티를 축소하거나 확장할 수 없습니다.

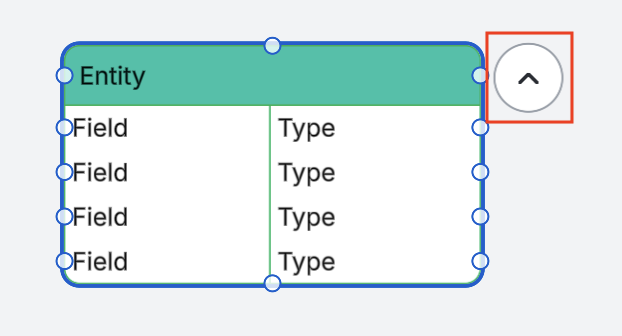

2. 엔터티 오른쪽 상단 근처에 나타나는 화살표 아이콘을 클릭하세요.

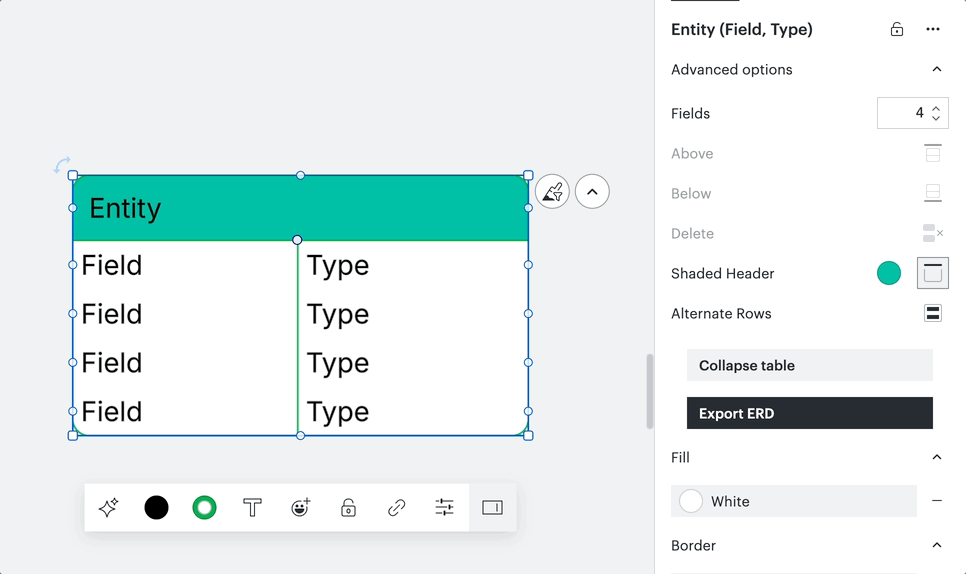

또한 엔티티를 선택할 때 나타나는 오른쪽 패널에서 엔티티를 접거나 확장할 수도 있습니다. 이를 위해서는 오른쪽 패널에서 테이블 축소 또는 테이블 확장 을 클릭하세요.

클래식 Lucidchart 편집기에서 법인을 붕괴하거나 확장하는 방법에 대한 정보는 아래 드롭다운을 펼쳐 보세요.

선 서식 지정

ERD의 각 행에 서식을 추가하려면 다음과 같이 하세요.

1. ERD 다이어그램에서 한 줄을 선택하세요.
2. 나타나는 도형 편집 바에서 오른쪽 패널을 열 려면 클릭하세요.
3. 오른쪽 패널의 "Line" 섹션에서 엔드포인트 드롭다운에서 새 라인 엔드포인트 카디널리티를 설정하는 옵션을 선택하세요.

클래식 Lucidchart 편집기에서 라인 형식 설정에 대한 정보는 아래 드롭다운을 확장하세요.

ERD 카디널리티에 대한 설명

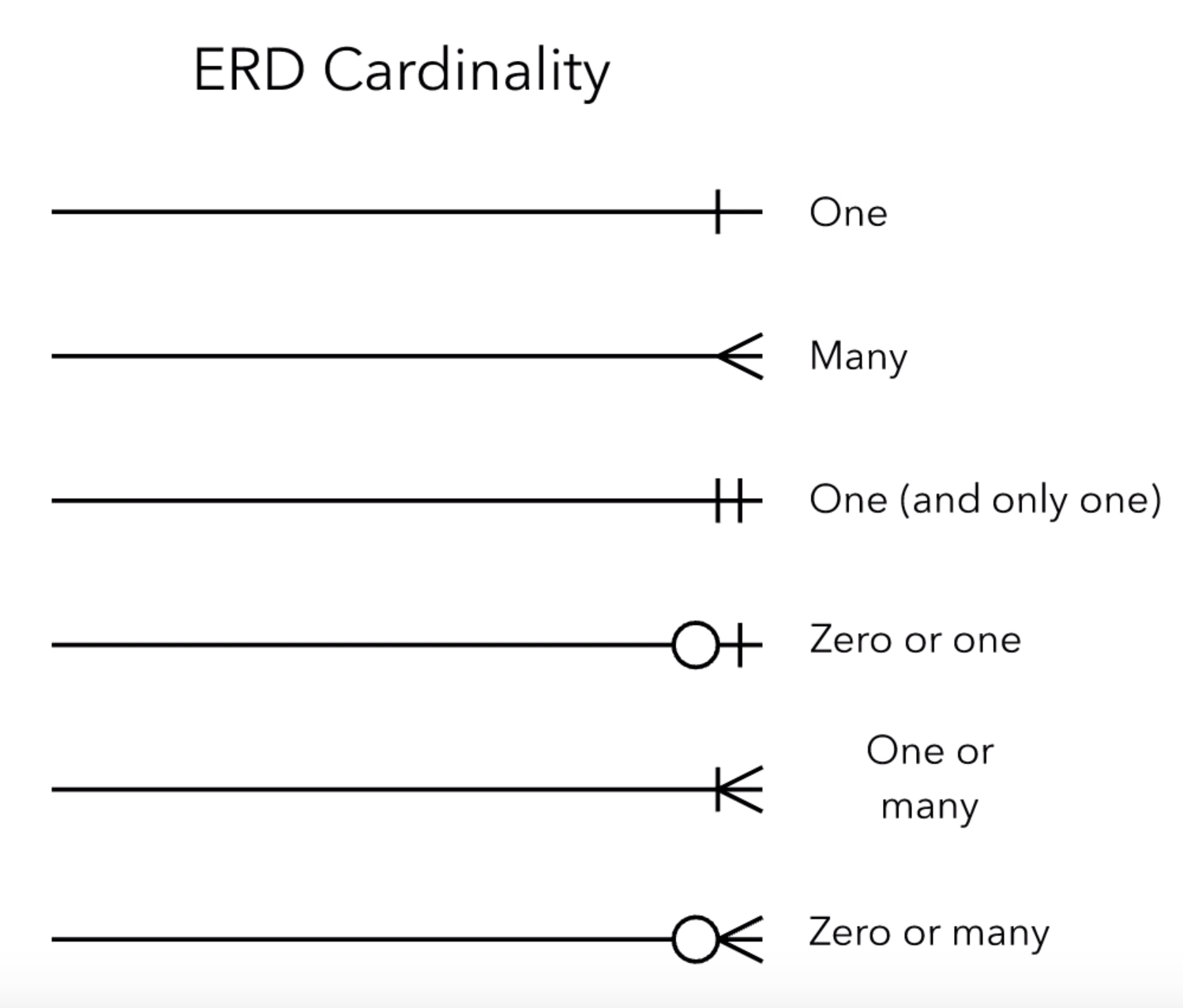

카디널리티는 데이터베이스 또는 엔티티 간의 관계를 나타냅니다. 각 선 연결은 엔터티 간 관계 유형을 반영하는 서로 다른 기호를 포함합니다.

이 가이드를 사용하여 각 기호가 나타내는 카디널리티를 이해합니다.

음영 추가와 헤더 색상 변경

오른쪽 패널의 "고급" 섹션에서 다음과 같은 것을 할 수 있습니다:

• 오른쪽 패널의 "고급 옵션"을 사용해 테이블의 번갈아가는 행이나 테이블 헤더에 음영을 추가하세요.
• 헤더 또는 대체 행의 음영 색을 변경합니다.

클래식 Lucidchart 편집기에서 음영을 추가하고 헤더 색상을 변경하는 방법에 대한 정보는 아래 드롭다운을 펼쳐 보세요.

• 텍스트 형식, 크기, 색상, 글꼴 및 정렬을 수정합니다.
• 선 굵기와 색상을 조정합니다.
• 색상, 그라데이션 및 이미지를 추가하여 도형에 스타일을 지정합니다.

ERD 업데이트

업데이트된 데이터베이스 파일을 기존 ERD로 가져오려면 다음과 같이 하십시오.

1. 페이지 왼쪽에 있는 엔터티 관계 도형 라이브러리에서 가져오기를 선택합니다.
2. 팝업에서 다음 옵션 중 하나를 선택하세요:
   • 아니요, 도구 상자는 도구 상자의 데이터만 업데이트합니다.
   • 도구 상자와 문서의 기존 도형을 모두 업데이트하려면 예를 선택합니다.

ERD 내보내기

테이블 간 연결을 제외하고 ERD를 원하는 DBMS(데이터베이스 관리 시스템)로 내보내세요.


전체 페이지를 내보내려면 다음 단계를 따르십시오.

1. 캔버스 오른쪽 상단의 오른쪽 패널 아이콘을 클릭 하세요.
2. 캔버스에서 ERD 도형을 선택합니다.
3. 오른쪽 패널에서 ERD 내보내기를 선택하세요.
4. 나타나는 창에서 드롭다운 메뉴에서 시스템을 선택하세요.
5. 코드 박스에서 생성된 명령어를 복사하거나 '클립보드로 복사'를 클릭하세요.
6. 완료를 클릭합니다.

기존 Lucidchart 편집기에서 ERD를 내보내는 방법에 대한 전체 지침을 보려면 아래 드롭다운 메뉴를 펼치세요.

FAQ

내 다이어그램에서 도형들 간의 관계가 표시되지 않는 이유는 무엇입니까?

Lucidchart가 가져온 ERD의 엔터티 사이에 선을 그리지 않는 경우 데이터 파일이 기본 키와 외래 키를 사용하는 관계를 나타내지 않을 수 있습니다. 이를 확인하려면 데이터 파일을 열고 각 행의 끝에 있는 셀이 엔터티 간의 관계에 대한 정보로 채워져 있는지 확인하십시오.

ERD 내보내기에 제한이 있습니까?

ERD를 Quickbase로 내보내는 경우 최대 80개의 표와 50개의 연결로 제한됩니다. 그렇지 않으면 다른 형식으로 내보내는 경우 하드 제한이 없습니다.

도형 라이브러리의 가져오기 메뉴는 어디로 갔나요?
기존 ERD에 업데이트된 데이터베이스 파일을 가져오려면 다음 단계를 따르십시오.

1. 클릭하여 파일 메뉴 아이콘을 클릭 하세요.
2. "파일" 위에 커서를 올려주세요.
3. 커서를 "가져오기" 위에 올리세요.
4. 데이터를 클릭하세요.
5. 엔티티 관계(ERD)를 선택합니다.
6. "데이터 가져오기" 드롭다운 메뉴를 클릭하고 "Salesforce에서 가져오기" 또는 "SQL 데이터베이스에서 가져오기"를 선택하세요.
   • "Salesfoce에서 가져오기"를 선택하면, Salesforce 계정에 로그인하고 안내를 따라 하세요.
   • "SQL 데이터베이스에서 가져오기"를 선택한 경우 데이터베이스 관리 시스템(DBMS)을 선택하고 다음을 클릭하십시오. 그 다음 "컴퓨터에서 파일 업로드" 또는 "출력을 일반 텍스트로 붙여넣기" 중 하나를 선택하고 가져오기를 클릭하세요.
