조건부 서식과 아이콘 세트는 중요한 정보를 강조 표시하거나 주의가 필요할 때 시각적 경고를 보낼 수 있는 좋은 방법입니다. 이 문서에서는 스타일 요소와 아이콘으로 도형을 강조 표시할 수 있도록 다이어그램에 조건부 서식 규칙을 추가하는 방법을 간략하게 살펴보도록 하겠습니다.

무료	개인	팀	엔터프라이즈	FedRAMP

새 규칙 만들기

새 조건부 서식 규칙을 만들면 새로운 규칙이 다이어그램 내 모든 도형을 자동으로 평가해 조건부 서식 기준과 일치하는지 확인합니다.

조건부 서식을 특정 도형에만 적용하려면 먼저 Lucidchart에서 조건부 서식에 포함할 도형을 선택합니다.

조건부 서식 규칙을 만드는 방법은 다음과 같습니다.

의 맨 왼쪽에 있는 기본 도구 모음에서 조건부 서식 아이콘( )을 클릭합니다.canvas
규칙 추가를 클릭합니다.
규칙 이름을 입력합니다.
'If' 조건을 선택합니다.
'Then' 조건을 선택합니다.
저장을 클릭합니다.

대역폭 조건부 서식 지정 예제.png

첫 번째 규칙을 만든 후 조건부 서식 메뉴의 맨 위에 표시된 +를 클릭해 규칙을 추가할 수 있습니다.

'If'와 'Then' 조건에 관한 자세한 내용은 아래 섹션을 참조하세요.

AI로 규칙 만들기

Lucid의 AI 기능을 사용하여 정의된 조건에서 원하는 서식을 설명하여 조건부 서식 지정 규칙을 만들 수 있습니다. 이렇게 하려면 다음 단계를 따르세요:

선택 를 선택하고 canvas 의 맨 왼쪽에 있는 기본 도구 모음에서 조건부 서식 아이콘을 선택합니다.
열리는 패널에서 규칙 만들기 또는 +규칙 추가를 클릭합니다.
"AI로 규칙 수정" 에 구현하려는 조건부 서식 지정 규칙에 대한 설명을 입력합니다.
- 예시: "독일에 있는 모든 직원의 채우기 색상을 노란색으로 설정" 또는 "텍스트가 있는 모든 도형에 녹색 윤곽선을 지정".
규칙 업데이트를 클릭합니다.
설명에 따라 입력된 조건을 확인합니다.
패널 하단에서 저장을 클릭합니다.
- 캔버스의 특정 도형에만 규칙을 적용하려면 저장을 클릭하기 전에 해당 도형을 선택합니다.

AI가 생성한 규칙이 생성되어 canvas 에서 선택한 도형에 적용됩니다.

AI-조건부 서식 지정 예제.png

참고: Collaborative AI 지속적으로 개선 중입니다. 결과적으로 생성된 정보는 부정확하거나, 편향되거나, 오해의 소지가 있거나, 부적절하거나, 불쾌감을 주거나, 시대에 뒤떨어질 수 있습니다. 항상 Collaborative AI 로 생성된 결과를 확인합니다. 자세한 내용은 AI in Lucid 문서를 참조하세요.

규칙에 조건 추가

'If' 조건을 만들려면 "If" 아래의 드롭다운 메뉴에서 다음 옵션 중 하나를 선택합니다:

도형 유형
도형 유형을 조건으로 사용하면 Lucidchart는 다이어그램에 사용된 도형 또는 객체의 유형을 확인하여 서식을 결정합니다.

"이" 또는 "이 아닌" 을 선택하고 드롭다운에서 하나 이상의 도형 유형 옆의 확인란을 선택합니다.

연결된 도형
연결된 도형을 조건으로 사용하면 Lucidchart는 다이어그램에서 개체가 연결된 도형의 수를 확인하여 서식을 결정합니다.

"" 보다 큼 , "" 보다 작음 , 또는 "" 과 같은 조건을 선택하고 Lucidchart가 찾을 숫자 값을 지정합니다.

텍스트
텍스트를 조건으로 설정하면 Lucidchart는 다이어그램의 도형에 있는 텍스트를 보고 서식을 결정합니다.

네 가지 조건("포함", "포함하지 않음", "비어 있음", "비어 있지 않음") 중 하나를 선택하고 Lucidchart가 찾으려는 값을 지정합니다.

도형 데이터
도형 데이터를 조건으로 사용하면 Lucidchart는 서식을 결정하기 위해 선택한 도형과 관련된 데이터 또는 정보를 살펴봅니다.

셰이프 데이터를 조건으로 선택하면 Lucidchart 조건을 확인할 데이터를 선택할 수 있는 드롭다운 메뉴가 나타납니다. 데이터 집합의 열 목록에서 선택할 수 있습니다.

도형 데이터를 선택한 후 드롭다운에서 "보다 큼", "보다 작음", 또는 "비어 있음" 과 같은 옵션을 선택한 다음 Lucidchart가 찾으려는 값을 지정합니다.

도형 위치

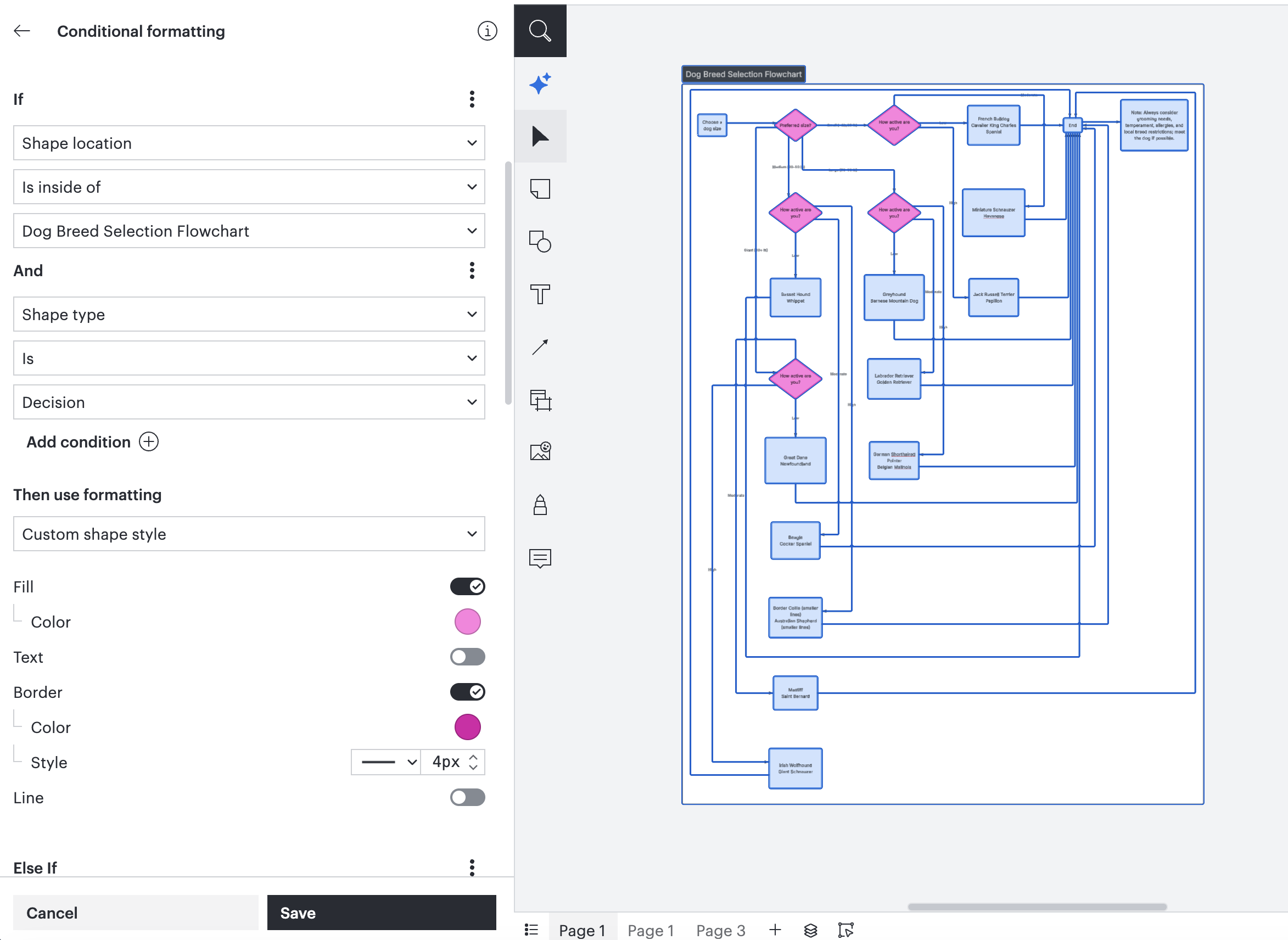

도형이 내부에 있음을 조건으로 설정하면 Lucidchart는 도형이 스윔 레인이나 다른 컨테이너 안에 포함되어 있는지 여부를 확인하여 서식을 결정합니다.

모양 위치를 조건으로 선택하면 Lucidchart 조건을 확인할 컨테이너를 선택할 수 있는 드롭다운 메뉴가 나타납니다. canvas 에 있는 모든 컨테이너 중에서 선택할 수 있습니다.

공식
수식을 조건으로 사용하면 Lucidchart 수식을 사용하여 서식을 사용자 지정할 수 있습니다.

조건으로 수식을 선택하면 수식을 입력할 수 있는 필드가 나타납니다.

자세히 알아보세요: " If" 조건의 각 유형에 대한 예시를 보려면 Lucid 커뮤니티의 이 게시물을 확인하세요.

'And' 또는 'Or' 조건 추가(선택 사항)

+ 조건 추가를 클릭합니다. 'And' 조건을 사용할 때 'If'와 'And' 조건이 모두 충족되어야 서식이 적용되도록 설정할 수 있습니다.

예를 들어, 직무가 '인턴'과 '엔지니어링'인 직원들을 추려 엔지니어링 인턴을 강조할 수 있습니다.

'Or' 조건을 추가하면 값이 참인 경우 'If' 조건과 동일한 서식을 실행시키는 두 번째 조건을 지정할 수 있습니다.

예를 들어, 직무가 'PM' 또는 '제품'인 직원을 추려 PM이나 제품 직무를 맡은 모든 직원을 표시할 수 있습니다.

'And'와 'Or' 조건에는 'If' 조건과 동일한 필드와 레이아웃이 있습니다.

서식 선택

'Then' 섹션에서는 다음 3가지 서식 옵션 중 하나를 선택할 수 있습니다.

모양 스타일
모양 스타일을 선택하면 스타일을 클릭하여 미리 설정된 테마 스타일을 선택하거나 사용자 지정을 클릭하여 모양 채우기 색상, 테두리 색상, 텍스트 색상, 선 색상, 테두리 스타일, 선 스타일, 테두리 폭 및/또는 선 너비 등의 옵션 중에서 서식을 사용자 지정할 수 있습니다.

아이콘
아이콘을 선택해 도형에 표시할 아이콘(Lucidchart 라이브러리의 아이콘, 텍스트 배지, 맞춤형 아이콘 업로드)을 선택하고, 스타일을 조정하고, 마우스오버 텍스트를 추가하고(선택 사항), 도형에서 아이콘이 표시되는 위치를 변경할 수 있습니다.

다이내믹 도형
다이내믹 도형을 선택해 도형을 채울 색과 도형의 배경색을 지정한 후 도형값에 대한 매개 변수를 지정할 수 있습니다. 또한, 도형 데이터나 수식을 사용해 최솟값과 최댓값을 지정할 수 있습니다.

'값' 섹션에서 도형에 반영할 값을 선택합니다.

예를 들어, 값 필드에 숫자 70이 포함된 경우 진행률 표시줄에 70% 완료된 도형이 모두 표시됩니다. 사용자 지정 숫자 숫자를 값 소스로 선택하는 대신 도형 데이터나 수식을 사용해 숫자를 지정하면 각 도형에 고유한 값을 적용할 수 있습니다.

'Else' 또는 'Else If' 조건 추가(선택 사항)

위에서 지정한 조건을 충족하지 않는 선택 영역의 도형에 서식을 적용하려는 경우 'Else' 또는 'Else If' 조건을 추가합니다. 'Else'와 'Else If' 조건은 'If' 조건을 설정하는 것과 동일한 방식으로 설정할 수 있습니다.

다음은 'If' 조건이 충족되지 않는 경우 도형 스타일을 분홍색으로 변경하는 'Else' 조건의 예입니다.

조건부 서식 규칙 표시/숨기기

규칙을 만들었다면 조건부 서식 메뉴의 눈 도형 아이콘을 사용해 규칙을 숨기거나 표시할 수 있습니다.

모든 규칙을 한 번에 숨기려면 메뉴 상단에 내 규칙 옆에 있는 눈 아이콘을 선택하고, 특정 규칙을 숨기려면 특정 규칙 제목 옆에 있는 눈 도형 아이콘을 클릭합니다.

조건부 서식 숨기기.gif

팁: 규칙을 숨기면 눈 도형 아이콘에 줄이 그어지고, 줄이 그어진 눈 도형 아이콘을 클릭하면 규칙이 다시 표시됩니다.

조건부 서식 규칙 관리

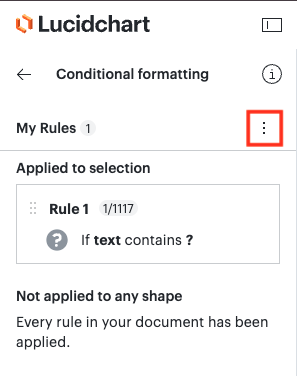

규칙을 만들어 저장하면 조건부 서식 메뉴 목록에 규칙이 표시됩니다. 규칙 목록은 지팡이 아이콘을 클릭하면 표시되며 목록에서는 특정 규칙을 편집할 수 없습니다. 규칙 목록에서 오른쪽에 있는 세 개의 점을 클릭하면 규칙 이름 변경, 수정, 복제, 삭제 규칙을 적용할 수 있는 옵션이 표시됩니다. 여기에서 규칙 적용을 취소하는 것도 가능합니다.

메뉴를 사용해 규칙을 편집하는 방법 이외에도 목록에 규칙을 끌어다 놓아 다이어그램의 다른 선택 항목에 규칙을 적용하거나 적용 취소하는 방법도 있습니다. 예를 들어, 일부 도형에 적용할 규칙을 만들었다면 이 규칙을 '모든 도형에 적용' 섹션으로 끌어다 놓아 모든 도형에 적용되도록 조정할 수 있습니다.

규칙이 적용되는 도형을 확인하고 싶다면 규칙 위로 마우스 커서를 가져가세요. 그러면 규칙이 적용되는 도형이 강조 표시됩니다.

도형에 아이콘 추가/제거

아이콘 세트를 사용하면 조건부 서식 규칙을 설정하지 않고도 캔버스에 있는 하나 또는 그 이상의 도형에 아이콘을 추가할 수 있습니다. 아이콘을 추가하는 방법은 다음과 같습니다.

캔버스에서 하나 이상의 개체를 선택합니다.
작업 공간 상단의 서식 도구 모음에서 아이콘 세트 아이콘을 클릭합니다.
'아이콘' 드롭다운 메뉴에서 아이콘을 선택합니다.
- 이 패널에서 아이콘의 색상을 변경하고 선택한 개체를 기준으로 아이콘의 위치를 옮길 수도 있습니다.

아이콘을 제거하는 방법은 다음과 같습니다.

캔버스에서 아이콘이 포함된 개체를 하나 또는 그 이상 선택합니다.
작업 공간 상단의 서식 도구 모음에서 아이콘 세트 아이콘을 클릭합니다.
'아이콘' 드롭다운 메뉴를 선택합니다.
아이콘 제거를 클릭합니다.

자주 묻는 질문(FAQ)

작업을 사용해 조건부 서식 규칙을 적용하거나 적용 해제할 수 있나요?
네, 조건부 서식 규칙을 적용하거나 적용 해제하는 작업을 설정할 수 있습니다. 이 작업은 선택한 특정 도형에 적용할 수 있습니다. 작업 설정을 완료하면 도형이 단축키(Mac의 경우 Command+Shift+클릭, PC의 경우 Ctrl+Shift+클릭)를 사용해 규칙을 켜고 끌 수 있는 버튼 역할을 합니다. 이 작업을 설정하는 자세한 방법은 작업 문서에서 확인할 수 있습니다.

범례는 어떻게 추가하나요?
다이어그램 키 도형을 사용해 색으로 구분된 범례를 만들 수 있습니다. 방법은 다음과 같습니다.

도형 메뉴에서 표준 도형 라이브러리를 찾습니다.
다이어그램 키 도형을 캔버스로 끌어옵니다.

더 자세한 방법은 Lucidchart에서 다이어그램 키 추가 문서에서 확인할 수 있습니다.

규칙을 입력할 때 어떤 구문을 사용해야 하나요?

조건부 서식의 경우 규칙을 입력할 때 If → Then(선택 사항: → Else) 구문을 사용합니다.

규칙이 어떤 도형에 적용되는지 어떻게 알 수 있나요?
각 규칙 이름의 오른쪽에서 규칙이 적용될 수 있는 총 도형의 수와 그중에서 몇 개의 도형에 규칙이 적용되었는지를 보여주는 회색 표시기(아래 예시의 경우 30/30)를 찾아볼 수 있습니다. 목록 보기에서 규칙 위로 마우스 커서를 가져가면 캔버스에서 규칙이 적용된 도형이 강조 표시됩니다.

모든 도형에 제거할 수 없는 아이콘이 있는데, 그 이유가 무엇인가요?
사용자나 협업자가 아이콘 세트 기능을 사용해 아이콘을 추가했을 수 있습니다. 이 도형을 제거하고 싶다면 위의 도형에 아이콘 추가/제거 섹션에 설명된 단계를 따르세요. 그래도 문제를 해결할 수 없다면 도형에 적용된 조건부 서식 규칙이 있는지 확인해보세요.
