프로세스 다이어그램에 Lucidchart의 CSV 가져오기 기능을 사용하여 데이터 세트에서 빠르게 플로우차트를 만들 수 있습니다. 이 문서에서는 데이터 서식을 지정하고 데이터를 가져와 다이어그램을 생성하는 단계를 안내합니다.

이 기능은 실험 단계에 있습니다. 일부 기능은 예상대로 작동하지 않을 수 있습니다.

무료	개인	팀	기업	FedRAMP

데이터 설정

데이터를 가져오기 전에 CSV가 다음 요구 사항을 충족해야 합니다.

모든 필수 열을 포함해야 합니다.
각 행에 고유 ID가 있어야 합니다.
지원되는 도형만 사용되어야 합니다.
도형 및 도형 라이브러리의 철자가 올바르게 입력되어 있어야 합니다.

팁: 올바른 형식의 데이터 예시를 보려면 여기를 클릭하여 .csv 샘플 파일을 다운로드하세요.

예시

아래 섹션에서 이 예시를 참조하여 올바른 서식 지정이 실제로 어떻게 적용되는지 확인해 보세요.

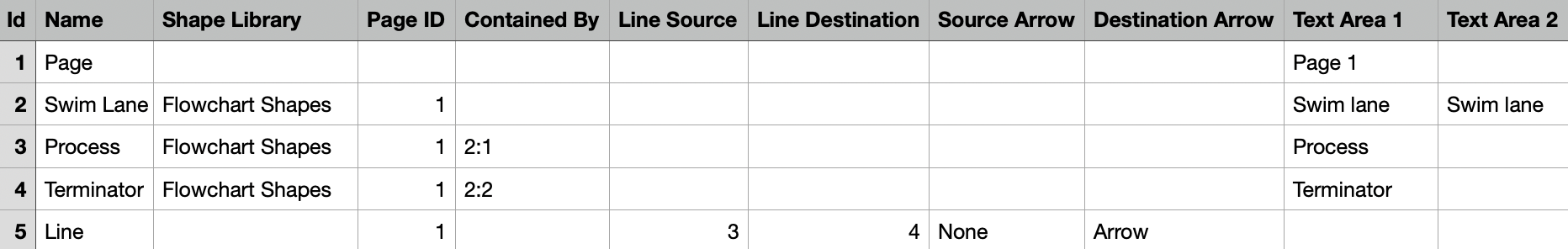

입력

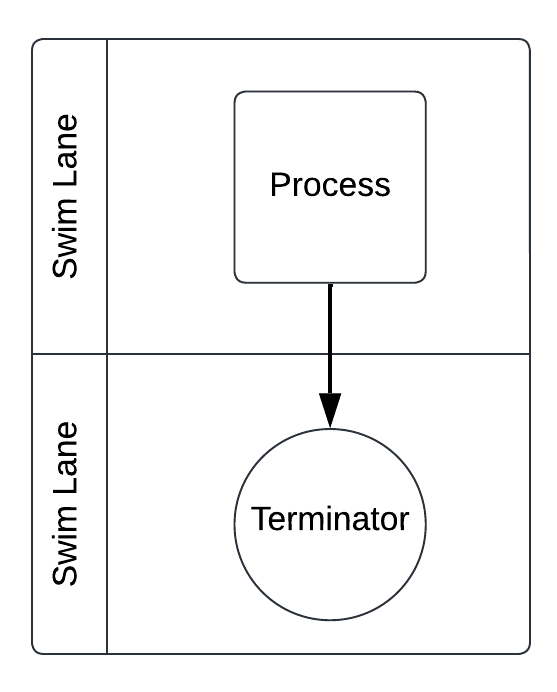

출력

필수 열

CSV 파일의 서식을 지정할 때 다음 열이 필요합니다.

ID
이름
도형 라이브러리
페이지 ID
포함 사항
텍스트 영역 1

각 열에 대한 자세한 내용은 아래 섹션을 참조하세요.

ID
파일의 모든 행에는 고유 ID가 필요합니다. ID는 '1'로 시작하여 새 행이 생길 때마다 숫자를 늘리는 것이 좋습니다.

이름
가져오려는 개체의 유형을 식별하기 위한 열입니다. 포함할 수 있는 유형은 다음과 같습니다.

페이지
선
지원되는 도형
- 도형의 경우 '프로세스' 또는 '스윔레인'과 같은 각 고유 도형 옵션의 이름을 입력해야 합니다. 지원되는 도형 목록은 아래 섹션에서 확인하세요.

도형 라이브러리
파일에 포함된 각 지원되는 도형에는 해당 도형 라이브러리의 이름이 포함되어야 합니다. 지원되는 도형 대부분은 '플로우차트 도형' 라이브러리에서 가져옵니다.

페이지 ID

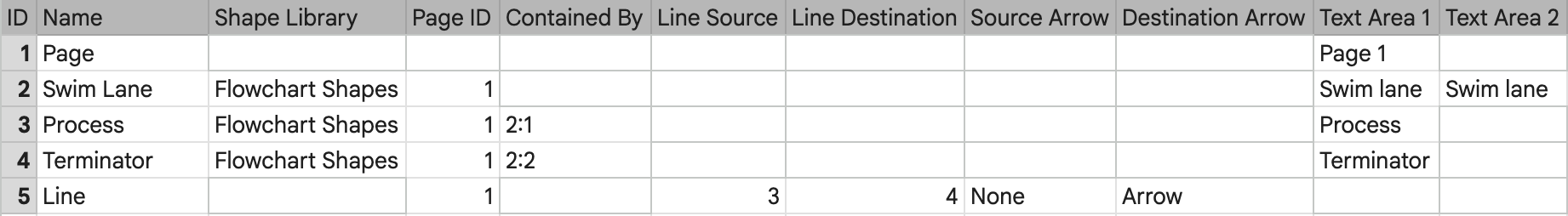

각 도형과 선은 해당 도형이 있는 페이지 번호의 고유 ID를 표시해야 합니다. 위의 예시는 모든 개체가 1페이지에 있음을 나타냅니다.

포함 사항
'포함 사항'은 필수 열이지만, 스윔레인과 같이 컨테이너 도형 내부에 있는 도형에 대한 데이터만 입력하면 됩니다.

기본 컨테이너의 경우 이 열에는 컨테이너 도형의 ID만 포함합니다. 스윔레인의 경우 포함 사항 열에는 먼저 스윔레인 도형의 ID를 표시하고 그 뒤에 콜론(:)과 스윔레인 도형이 표시되는 스윔레인 행을 표시합니다.

위의 예시에서 '2:1'은 '프로세스' 도형이 스윔레인(ID #2)의 첫 번째 행에 포함되어 있음을 나타내고, '2:2'는 '터미네이터' 도형이 스윔레인의 두 번째 행에 포함되어 있음을 나타냅니다.

텍스트 영역 1
필수 열이지만 데이터 세트의 항목에 텍스트가 포함된 경우에만 데이터를 입력하면 됩니다. 페이지의 경우 이 열은 페이지 제목으로 사용됩니다. 도형 및 선의 경우 이 열은 도형 내 텍스트 또는 선의 텍스트를 표시하는 데 사용됩니다.

선택적 열

아래 나열된 열은 프로세스 다이어그램 가져오기를 위한 데이터를 설정할 때 선택 사항입니다.

선 소스
선 대상
소스 화살표
대상 화살표
텍스트 영역 [n]

각 열에 대한 자세한 내용은 아래 섹션을 참조하세요.

선 소스/선 대상
이 열은 데이터 세트의 모든 '선' 행에 필요하며 선이 시작되는 도형의 ID와 선이 끝나는 곳의 ID를 포함해야 합니다. 선이 도형에서 끝나지 않는 경우 이 열은 비워 두어야 합니다.

소스 화살표/대상 화살표
이 열은 데이터 세트의 모든 '선' 행에 필요하며 다음 옵션 중 하나를 포함해야 합니다.

없음
화살표
열기 화살표
속이 빈 화살표

이 옵션은 소스 및 대상에서 선 끝점의 스타일을 나타냅니다.

텍스트 영역 [n]
도형 또는 선에 여러 텍스트 영역이 포함된 경우 이 열에 해당 텍스트가 포함되어야 합니다. 데이터 세트에는 필요한 만큼의 '텍스트 영역' 열을 포함할 수 있습니다.

지원되는 도형

프로세스 다이어그램 가져오기는 페이지, 선, '플로우차트 도형' 라이브러리에서 선택한 도형을 지원합니다. 지원되는 도형은 다음과 같습니다.

스윔레인
- 수평 수영 레인만 가져오기가 지원되지만 캔버스에서 수동으로 조정할 수 있습니다.
프로세스
의사결정
터미네이터
문서
준비
데이터(I/O)
데이터베이스
지연
커넥터
또는
표시
메모

위의 도형을 연결하는 선도 지원됩니다.

참고: 도형 및 도형 라이브러리의 이름이 위와 같이 정확하게 표시되는 경우에만 가져오기가 제대로 작동합니다.

데이터 가져오기

데이터의 형식이 올바르게 지정되면 다음 단계에 따라 프로세스 다이어그램을 Lucidchart로 가져옵니다.

Lucidchart 문서를 엽니다.
왼쪽의 도형 패널 하단에서 데이터 가져오기를 클릭합니다.
패널 왼쪽에 표시되는 탐색 메뉴에서 프로세스 다이어그램을 선택합니다.
데이터 가져오기를 클릭합니다.
장치에서 CSV 파일을 선택합니다.
가져오기를 클릭합니다.

프로세스 다이어그램이 Lucidchart 문서에 나타납니다.

자주 묻는 질문(FAQ)

프로세스 다이어그램에서 원하는 텍스트와 도형 스타일을 CSV 파일에 표시할 수 있나요?
아니요. CSV 파일에 글꼴 및 색상과 같은 스타일과 서식을 추가할 수 있는 방법은 없습니다.

다이어그램이 예상한 대로 정확하게 표시되지 않는 이유는 무엇인가요?
Lucidchart는 데이터를 해석하여 가능한 한 논리적으로 다이어그램을 만들지만, 특히 복잡한 데이터 세트의 경우 선, 도형 또는 텍스트가 겹치는 경우가 있을 수 있습니다. 이러한 경우 필요에 따라 캔버스에서 개체를 수동으로 조정할 수 있습니다.
