AWS 비용모델링(베타)을 사용하면 Lucidchart 다이어그램에 AWS 비용 정보를 빠르게 추가하여 아키텍처 결정을 내리고 재무 승인 프로세스를 간소화할 수 있습니다. 자세한 내용은 이 문서를 읽어보세요.

이 베타 기능은 Lucidchart 편집기 내의 AWS 2019 모양 라이브러리에서만 사용할 수 있으며, Lucidscale Creator 라이선스와 Lucidchart 라이선스가 있는 사용자만 사용할 수 있습니다. 가격은 AWS Price List API에서 직접 제공됩니다. Lucid는 최신 상태를 유지하기 위해 매일 가격을 가져옵니다.

비용 모델링 액세스

Lucidchart에서 비용 모델링에 액세스하려면 AWS 아키텍처 2019 모양 라이브러리를 추가한 다음 비용을 추가해야 합니다. 자세히 알아보려면 계속 읽어보세요.

AWS 아키텍처 2019 모양 라이브러리 추가

문서에 AWS 아키텍처 2019 모양 라이브러리를 추가하려면 다음 단계를 따르십시오.

Lucidchart 문서를 엽니다.
편집기의 맨 왼쪽에 있는 모양 메뉴의 아래쪽에 있는 더 많은 모양을 클릭합니다.
[AWS Architecture 2019]의 확인란을 선택합니다.
선택한 도형 사용을 클릭합니다.

AWS 2019 구성에 비용 추가

AWS 아키텍처 2019 구성에 비용을 추가하려면 다음 단계를 따르세요.

AWS 아키텍처 2019 셰이프 라이브러리에서 캔버스로 셰이프를 끌어옵니다.
오른쪽 패널을 엽니다.
데이터 탭을선택합니다.

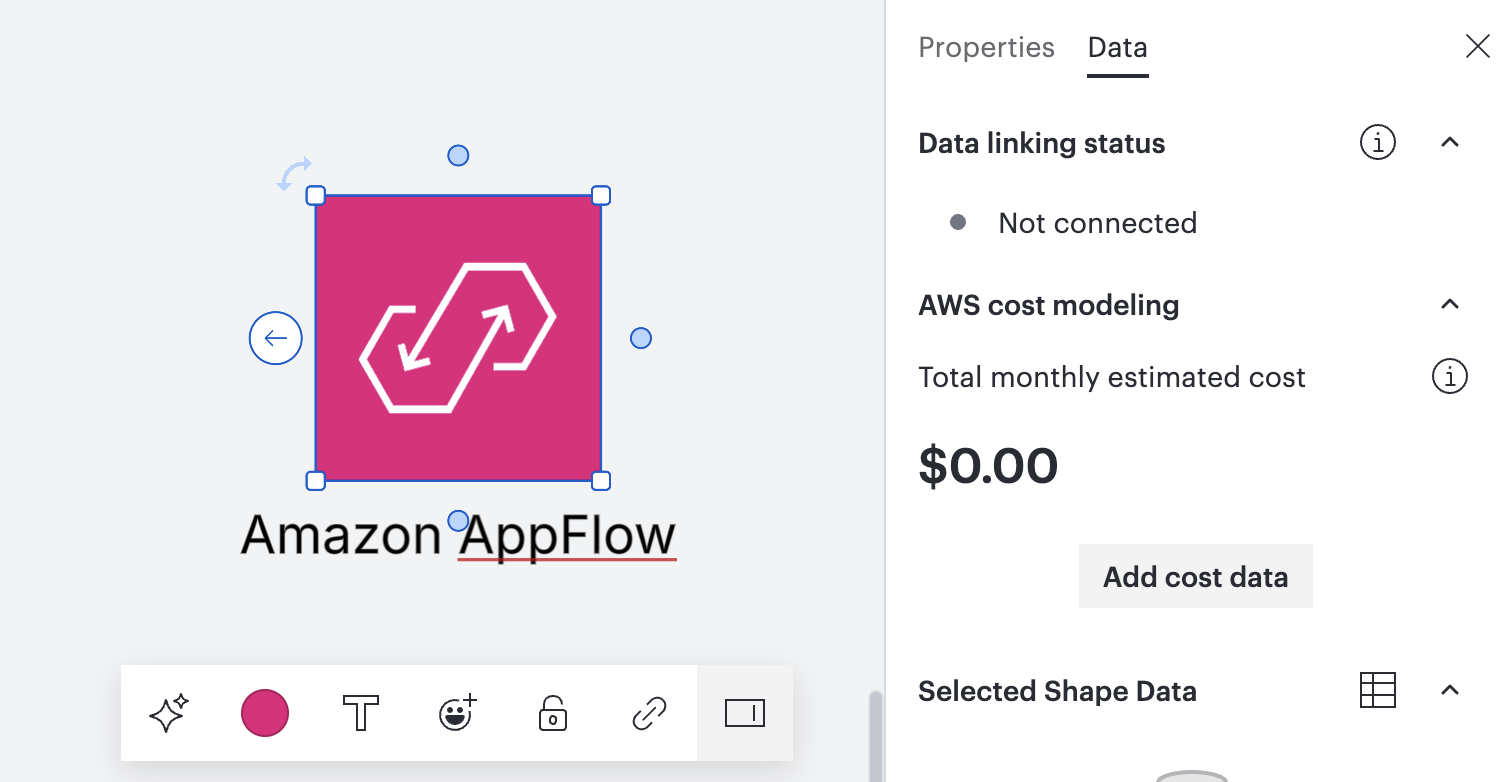

[Cost Analysis (BETA)] 섹션에서 [Add AWS Cost Data]를 클릭합니다.

Lucidchart-aws-cost-modeling에 비용 데이터를 추가합니다.png

또는 AWS 아키텍처 2019 셰이프 라이브러리에서 셰이프를 마우스 오른쪽 버튼으로 클릭하고 AWS비용 데이터 추가(Add AWS Cost Data)를 선택할 수 있습니다.

지원되는 서비스의 비용 계산

특정 리소스에 대한 비용을 계산하려면 일반적으로 (1) 올바른 SKU를 선택하고 (2) 리소스에 대한 할인, 가격 책정 모델 및 사용량 세부 정보를 구성하는 두 단계가 포함됩니다.

올바른 SKU 선택

올바른 SKU를 찾는 것은 항상 서비스 드롭다운에서 올바른 서비스를 선택하는 것으로 시작됩니다. 지원되는 서비스 목록은 아래에 나와 있습니다. 지원되지 않는 서비스의 경우 또는 기타 외부 또는 기타 비용을 예측하려면 서비스 드롭다운에서 "사용자 지정"을 선택할 수 있습니다.

참고: 이 목록의 서비스는 AWS Price List API에 표시되는 순서대로 작성됩니다.

지원 서비스:

AWSGlue
AWSLambda
AWSQueue서비스
AWSSecretsManager
AWSTransfer
아마존 Api게이트웨이
아마존AppStream
아마존CloudFront
아마존 코그니토
아마존DynamoDB
아마존EC2
아마존ECS
아마존EFS
아마존ES
아마존 엘라스티캐시
아마존FSx
아마존RDS
아마존레드시프트
아마존 루트53
아마존S3
아마존SNS
아마존 SageMaker
아마존 주
아마존 추출
포함하다

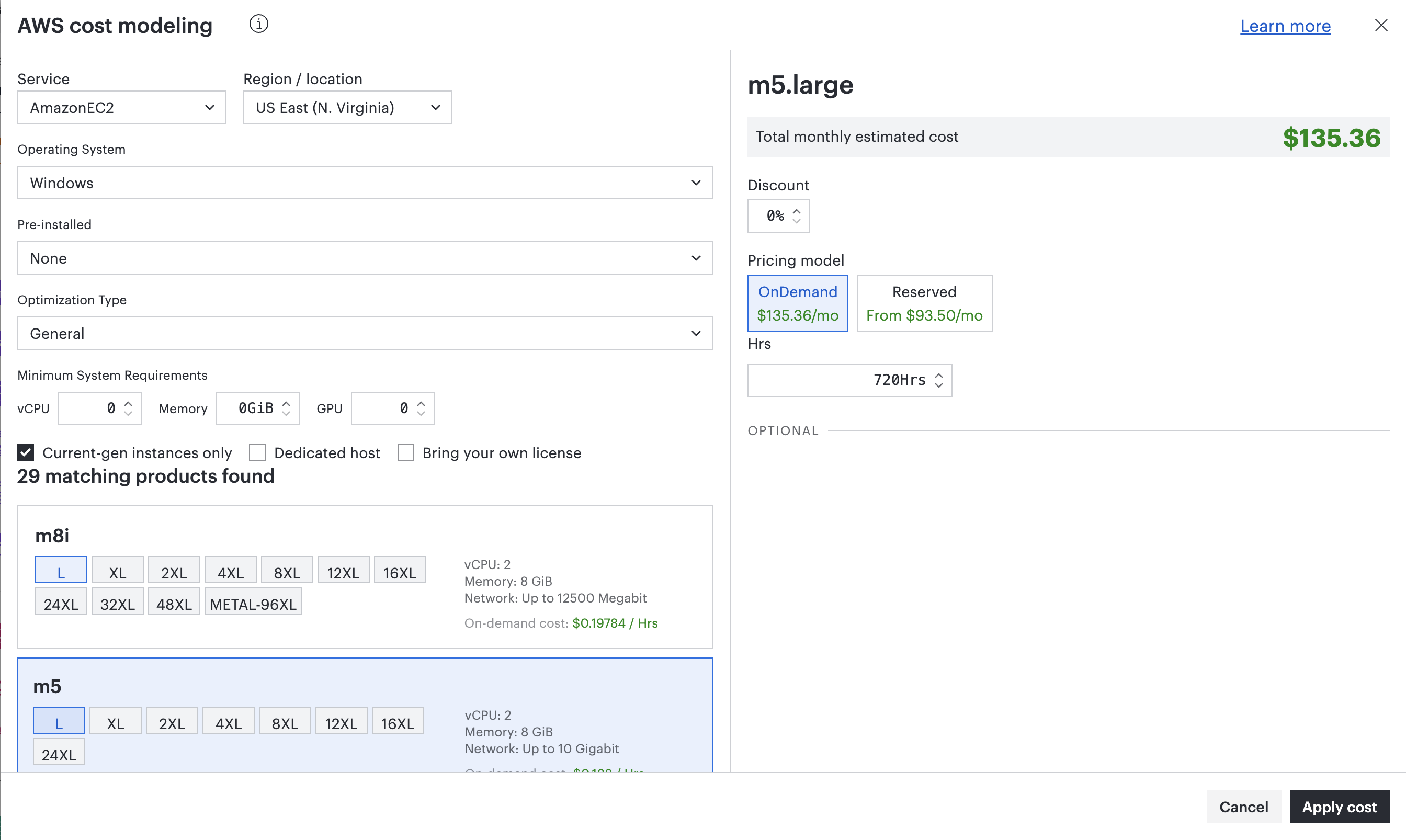

선택한 모양에 따라 "서비스" 드롭다운이 해당 값으로 기본 설정될 수 있습니다. 또한 일부 셰이프에는 기본적으로 SKU를 선택하는 것 외에도 다른 필터가 자동으로 포함됩니다. 이에 대한 좋은 예가 "r5" EC2 모양입니다. 이 셰이프에 비용을 추가할 때 모달은 "r5" 범주의 SKU만 표시하도록 자동으로 필터링됩니다.

AWS-cost-model-r5-options를 사용합니다.png

다른 필터를 사용하여 잠재적 SKU 목록의 범위를 좁히고 요구 사항에 맞는 필터를 선택합니다.

참고: 선택한 SKU는 캔버스에 표시된 셰이프를 나타낼 필요는 없지만, 생성 중인 다이어그램을 사용할 사용자를 오도하지 않도록 선택한 SKU와 정확하게 일치하는 셰이프를 사용하는 것이 좋습니다. 또한 하나의 모양에 여러 비용을 적용할 수 있습니다.

가격 계산을 위한 세부 정보 구성

AWS 비용 계산 모달의 왼쪽에서 SKU를 선택하면 모달의 오른쪽에서 해당 리소스에 대한 할인 및 사용량 세부 정보를 구성할 수 있습니다. 사용 가능한 요금 모델 및 사용 옵션은 특정 서비스 또는 SKU에 대해 AWS Price List API에서 제공하는 옵션을 반영합니다.

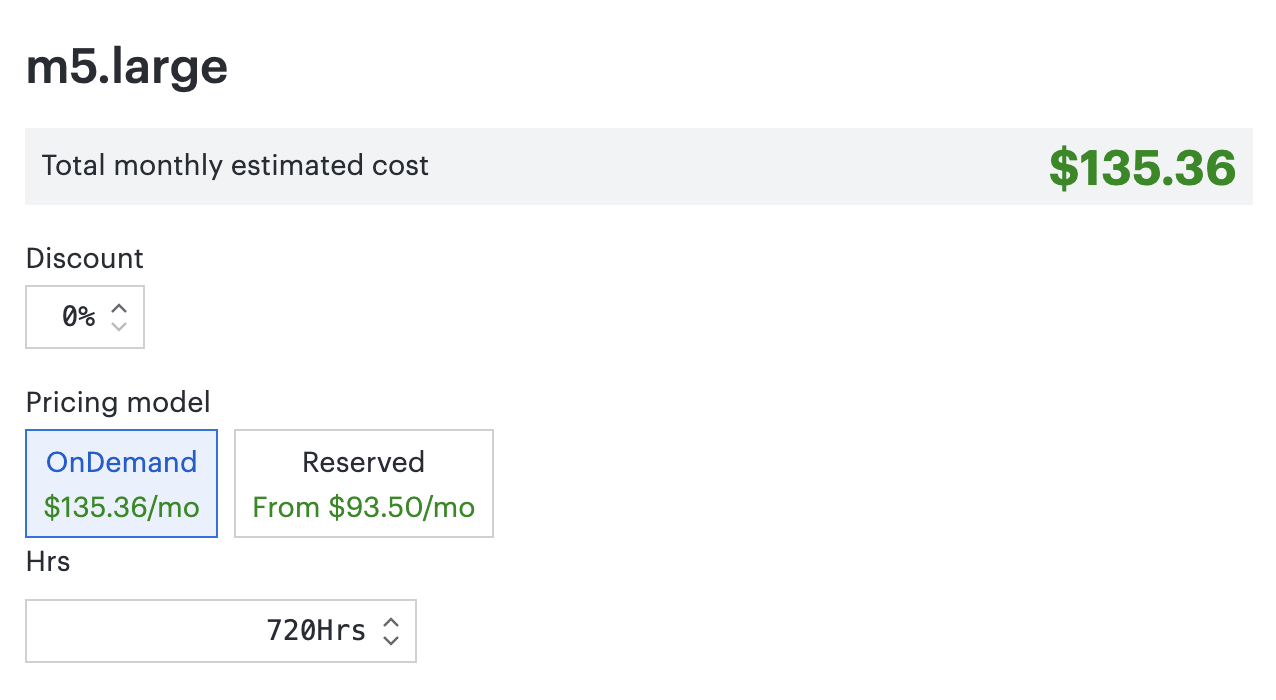

구성한 SKU 및 세부 정보에 대한 총 월별 비용은 모달의 오른쪽 위 모서리에 추정됩니다.

AWS-cost-model-price-estimate를 사용합니다.png

완료되면 모달의 오른쪽 하단 모서리에 있는 비용 적용을 선택합니다. 이렇게 하면 선택한 도형에 비용이 적용됩니다.

모든 셰이프에 적용되는 비용을 편집하려면 다음 단계를 수행합니다.

캔버스에 비용이 적용된 모양을 선택합니다.
오른쪽 패널을 엽니다.
데이터 탭을선택합니다.

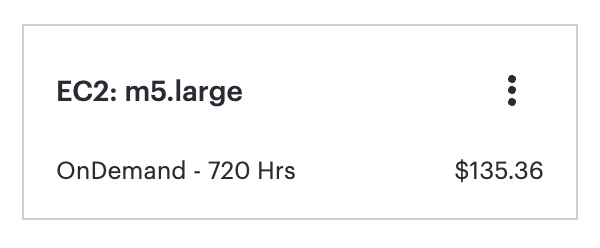

오른쪽 패널의 "비용 분석(BETA)"에서 편집하려는 비용 카드를 찾습니다.
원하는 비용 카드의 점 3개 메뉴 위로 마우스를 가져갑니다.
편집을클릭합니다.

참고: 특정 구성에 비용을 적용하면 해당 비용은 고정된 상태로 유지되며 매일 최신 비용으로 업데이트되지 않습니다. 위의 단계에 따라 가격을 편집한 다음 팝업 모달에서 비용 적용을 즉시 선택하여 기존 다이어그램의 리소스에 대한 최신 비용을 가져올 수 있습니다.

다이어그램 비용 보기

전체 다이어그램의 비용을 보려면 다음 단계를 수행합니다.

캔버스의 빈 공간을 클릭합니다(모든 도형을 선택 취소하려면).
오른쪽 패널을 엽니다.
데이터 탭을선택합니다.

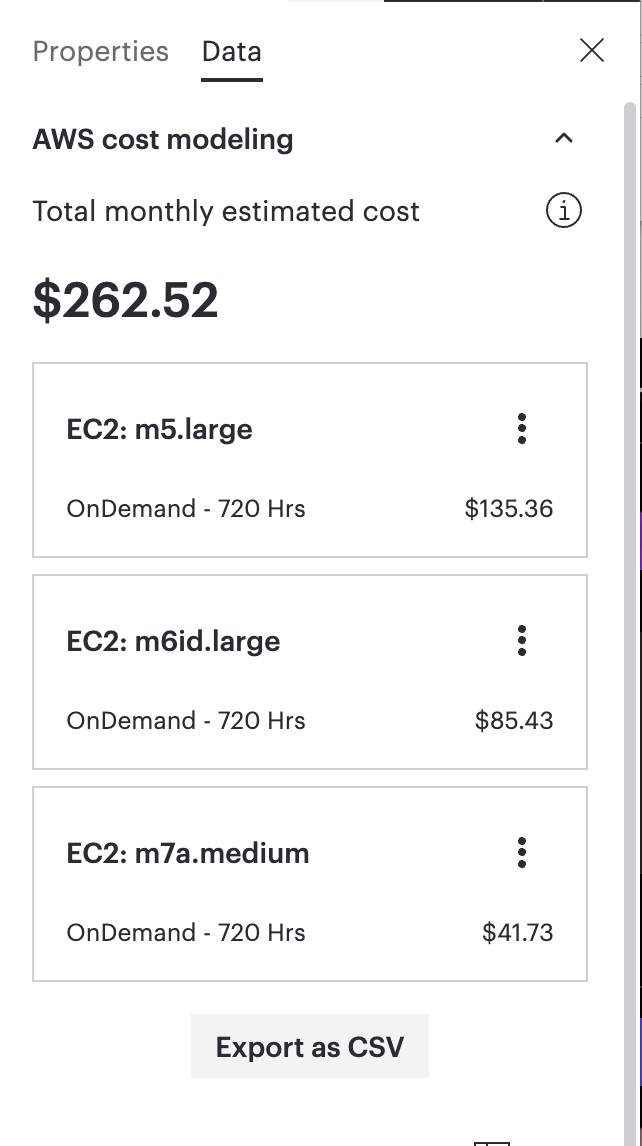

"비용 분석(BETA)" 섹션에는 해당 특정 페이지의 모든 셰이프와 관련된 비용이 반영됩니다.


참고: 하나 이상의 셰이프 를 선택하면 오른쪽 패널에 선택한 셰이프와 관련된 비용이 표시됩니다.

조건부 서식 규칙

모든 셰이프에 비용이 적용되면 비용이 0 USD를 초과하는 모든 AWS 2019 셰이프에 "$" 배지를 표시할 수 있는 조건부 서식 규칙이 자동으로 생성됩니다.

이 규칙을 사용자 지정하거나 사용 사례에 더 잘 맞는 다른 규칙을 만들 수 있습니다. 모든 셰이프에 적용된 월별 비용 값에 액세스하려면 "AWSAMORTIZEDMONTHLYCOST" 키를 사용합니다. 또한 "AWSUPFRONTCOST" 및 "AWSMONTHLYCOST" 값을 사용하여 선결제 비용과 반복 월별 비용을 각각 구분할 수 있습니다.


BOM 내보내기

특정 페이지와 연결된 모든 비용의 CSV를 내보내려면 다음 단계를 수행합니다.

캔버스의 빈 곳을 클릭합니다(모든 도형을 선택 취소하려면).
오른쪽 패널을 엽니다.
데이터 탭을선택합니다.
'비용 분석(BETA)' 섹션에서 CSV로 내보내기를 선택합니다.
