이 도움말을 읽고 Lucidscale에 익숙해지세요. 새 모델을 만들고, 데이터 허브에 자격 증명과 데이터 소스를 추가하고, 모델에서 사용할 수 있는 기능을 살펴보는 방법을 알아보세요. 준비가 되면,AWS, Azure, Google Cloud(이전 GCP) 의 인프라 데이터를 가져오고 관리하는 단계별 지침이 나와 있는 문서를 읽어보세요.

Lucidscale 라이선스로 사용할 수 있는 기능에 대한 자세한 내용은 Lucidscale 플랜 문서를 참조하세요. 라이선스를 구매하려면 Lucid 계정 업그레이드 문서에서 지침을 참조하세요.

Watch: 시계: 환영 Lucidscale

Lucidscale 모델

Lucidscale 모델은 가져온 데이터에 적용된 시각화(뷰라고 함)의 모음입니다. 가져온 데이터에서 모델을 자동 생성하고 기본 제공 보기 템플릿을 사용하거나 사용자 지정 보기를 직접 만들 수 있습니다. Lucidscale 모델은 Lucidchart 문서 및 Lucidspark 보드와 동일합니다.

이제 Lucidscale 라이선스로 사용할 수 있는 특징과 기능을 살펴보겠습니다.

문서 메뉴

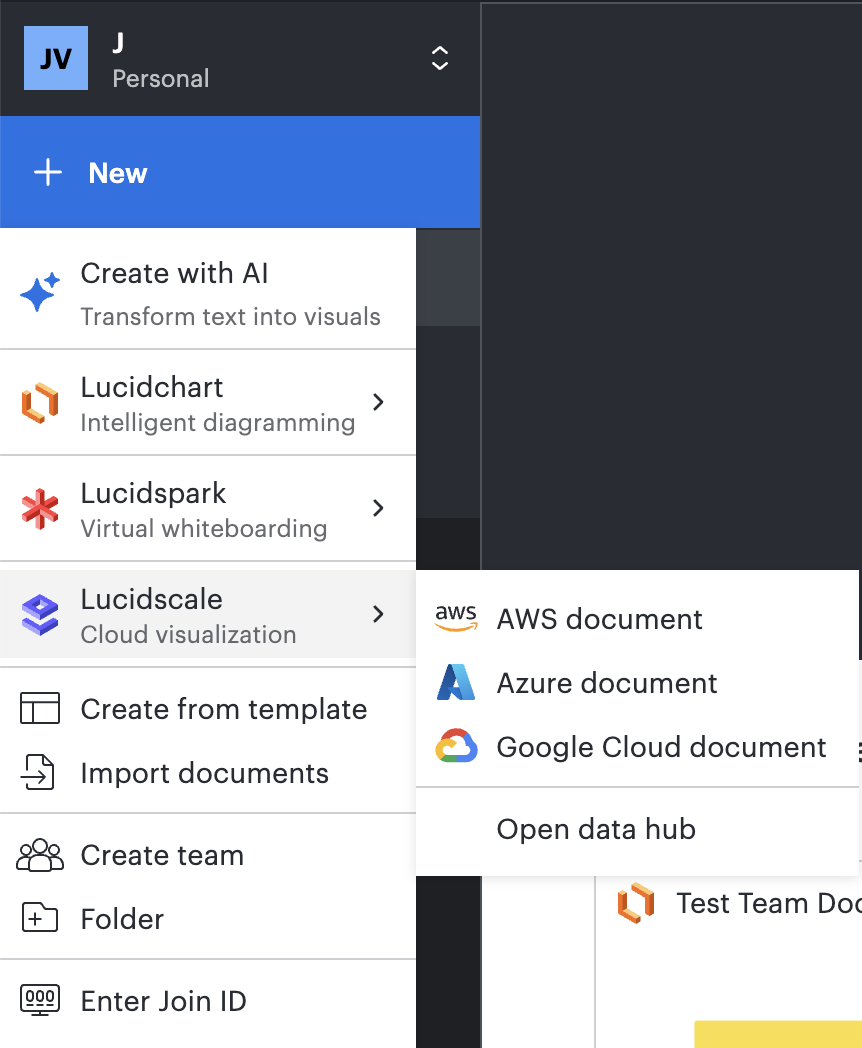

새 모델 만들기

+새로 만들기를선택합니다.
커서를 Lucidscale 위로 가져갑니다.
AWS, Azure 또는 Google Cloud를 선택합니다.
기존 데이터 원본을 선택하거나 + 가져오기(계정, 구독, 프로젝트)를 클릭하여 새 데이터 원본을 추가합니다.
프롬프트된 단계를 완료하여 인프라 데이터를 가져오고 리소스를 Lucidscale 모델로 렌더링합니다.

기존 모델 열기

문서 드롭다운을 선택합니다.
- 문서가 많은 경우 검색 기능을 사용하여 문서를 찾을 수 있습니다.
Lucidscale 모델 타일 위로 마우스를 가져간 다음 열기를 클릭합니다.

데이터 허브

데이터 허브에서는 새 AWS 계정, Azure 구독 또는 Google Cloud 프로젝트 및 저장된 자격 증명을 추가할 수 있습니다.

데이터 허브에 액세스하려면 다음 단계를 따르세요:

Lucid 홈 화면으로 이동합니다.
페이지 왼쪽 하단의 탐색 메뉴에서 데이터 허브를 선택합니다.

가져온 계정(AWS), 가져온 구독(Azure) 또는 가져온 프로젝트(Google Cloud) 탭에서 할 수 있습니다:

Lucidscale 모델을 만드는 데 사용할 수 있는 저장된 모든 데이터 원본(계정, 구독, 프로젝트)을 볼 수 있습니다.
새 계정, 구독 또는 프로젝트를 데이터 원본으로 가져옵니다.
데이터 원본 옆에 있는 점 3개 메뉴를 선택하여 클라우드 공급자에서 데이터를삭제 하거나 업데이트합니다 .
- 참고: 데이터업데이트 옵션은 클라우드 제공자 자격 증명과 연결/추가된 데이터 소스에 대해서만 지원됩니다.
점 3개로 된 메뉴를 선택하여 새 모델을 만듭니다.

데이터 허브가 AWS, Azure 및 Google Cloud와 어떻게 작동하는지 자세히 알아보세요.

자격 증명은 Lucidscale이 사용자를 대신하여 클라우드 인프라 데이터에 액세스하는 데 사용하는 보안 암호(또는 보안 암호 집합)입니다. Saved Credentials(저장된 자격 증명) 탭에서 다음을 수행할 수 있습니다.

저장된 모든 자격 증명을 봅니다.
새 자격 증명을 추가합니다.
자격 증명을 삭제할계정 옆에 있는 점 3개 메뉴를 선택합니다.
점 3개 메뉴를 선택하여 생성한 자격 증명을 계정의 다른 사용자와 공유합니다.

클라우드 공급자 자격 증명: 관리, 사용 및 보안에 대해 자세히 알아보십시오.

모델 개요

모델을 만든 후에는 다음을 읽고 Lucidscale 작업 영역에 익숙해지세요.

메모: 이미지는 AWS 모델에서 가져온 것이며 공급자에 따라 약간 다를 수 있습니다.

헤더

헤더에서 클릭할 수 있습니다:

루시드스케일 아이콘을 클릭하여 문서 페이지로 돌아가거나 유니버설 캔버스를 활용하여 문서 편집을 위해 루시드 제품을 전환할 수 있습니다.
이름을 바꿀 문서의 제목입니다.
별표 아이콘을 클릭하여 별표 항목에 문서를 추가합니다.
모델 옵션 아이콘을 사용하여 게시 및 임베드, 스냅샷 내보내기 및 인쇄, WebGL을 켜거나 꺼서 렌더링 설정 사용자 지정, 트랙패드와 마우스 간 전환을 위한 탐색 모드 등 다양한 옵션에 액세스할 수 있습니다.
열린 모델의 왼쪽 상단에 있는 모델 데이터 메뉴에서 첨부된 데이터 소스를 보고, 모델이 마지막으로 동기화된 날짜를 확인하고, 데이터 허브를 열고, 업데이트된 데이터와 모델을 동기화할 수 있습니다.
양안 아이콘을 클릭하면 작업 영역 내에서 Lucidchart 기능을 찾는 데 도움이 되는 기능 찾기에 액세스할 수 있습니다.
댓글 아이콘을 사용하여 문서에 댓글을 달고 공동 작업자들과 아이디어를 논의할 수 있습니다. 자세한 내용은 Collaborate in Lucid 문서를 참조하세요.
비디오 아이콘을 클릭하여 Loom 통합 기능을 열고 비디오를 녹화합니다. 자세한 내용은 Lucid문서에서 녹화 동영상을 참조하세요.
공유 아이콘을 클릭하여 공유 대화 상자를 열고 공동 작업자를 초대하거나 공유 가능한 링크를 만듭니다. 자세한 내용은 공동 작업자와의 공유 ( Lucid ) 문서를 참조하세요.
오른쪽 상단의 프로필 이미지 또는 이니셜을 클릭하여 프로필 사진을 업데이트하거나 계정 설정으로 이동하거나 로그아웃합니다.

보기 메뉴

메뉴에서 특정 보기를 선택하면 Lucidscale 모델에서 해당 보기를 볼 수 있습니다.

특정 보기의 드롭다운 메뉴를 선택합니다:

뷰 이름 바꾸기
자동 레이아웃 또는 수동 레이아웃으로 현재 뷰 복제하기
구성을 JSON으로 내보내기
보기 삭제

보기 메뉴의 맨 오른쪽에 있는 더하기 아이콘을 선택하여 보기를 추가합니다. 점 3개 아이콘을 선택하여 보기 구성 가져오기 또는 모든 보기 구성 내보내기를 선택합니다.

AWS, Azure 및 Google Cloud에서 뷰로 작업하는 방법에 대해 자세히 알아보세요.

참고: 수동 레이아웃 보기를 사용하여 모델의 레이아웃을 생성하고 수동으로 조정할 수 있습니다. 이러한 수동 레이아웃 보기는 처음부터 새로 만들거나 기존 자동 레이아웃 보기를 시작점으로 사용하여 만들 수 있습니다. 자동 레이아웃 보기와 달리 동기화 후 모델 데이터에 수동으로 추가한 리소스는 캔버스에 자동으로 추가되지 않습니다. 이러한 리소스는 캔버스에 끌어다 놓거나 개인 리소스의 경우 "눈" 아이콘을 클릭하여 수동으로 배치해야 합니다.

서식 표시줄

구조: 구조 제어 메뉴를 사용하여 모델의 전체 계층 구조를 제어할 수 있습니다. 작동 방식에 대해 자세히 알아보려면 이 글머리 기호 목록 아래의 구조 제어 지침을 참조하세요.
필터: 리소스와 연결된 메타데이터를 기반으로 모델에서 엔티티를 필터링하는 규칙을 만들 수 있습니다. AWS, Azure 및 Google Cloud에서 필터로 작업하는 방법에 대해 자세히 알아보세요.
조건부 서식 지정: 모델에서 리소스를 강조 표시하는 서식 지정 규칙을 만들어 가시성과 탐색 기능을 향상시킬 수 있습니다. 리소스 메타데이터에 조건부 서식을 사용하는 방법에 대한 자세한 내용은 Lucidscale에서 확인하세요.
자유형 도형이 있는 다이어그램: 이 옵션은 Lucidscale 모델을 표준 다이어그램을 작성할 수 있는 새로운 Lucidchart 다이어그램으로 내보냅니다. Lucidscale 다이어그램에서는 기능에 액세스할 수 Lucidchart 없지만 에서 도형을 자유롭게 이동하고 canvas 색상 및 크기와 같은 스타일 변경을 적용할 수 있습니다.

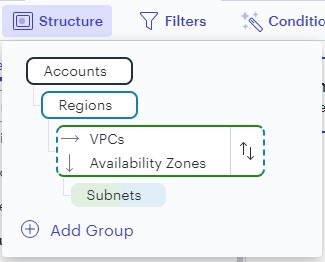

구조 제어

Structure control 메뉴를 사용하여 모델의 전체 계층을 제어할 수 있습니다.

새 요소를 추가하려면 + 그룹 추가를클릭합니다 .
그룹 위로 마우스를 가져간 다음 제거할X 를 클릭합니다.
화살표를 선택하여 계층 구조 재정렬(일부 그룹에서는 사용할 수 없음)

리소스 및 라인

모델의 왼쪽 상단에 있는 패널을 열어 리소스 및 선으로 작업합니다.

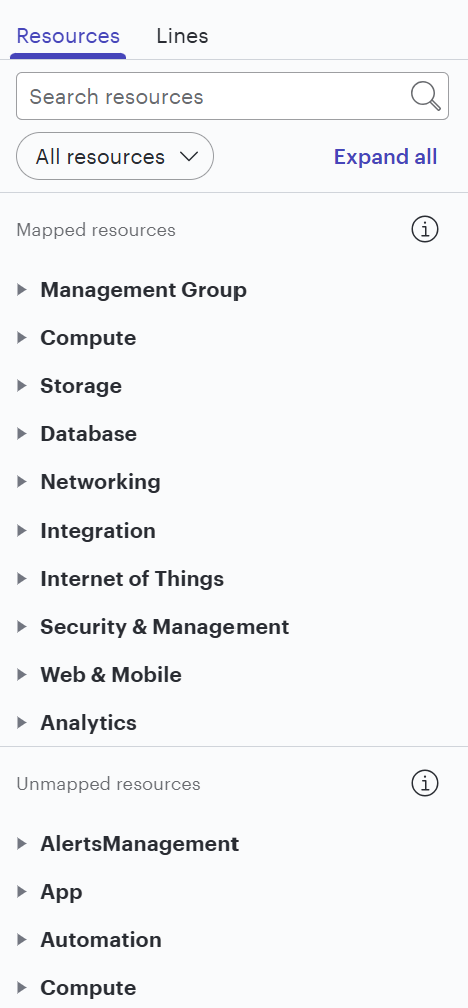

루시드 스케일 모델의 매핑 및 매핑되지 않은 리소스

Resources 메뉴에서 다음을 수행할 수 있습니다.

모델의 모든 리소스를 참조하십시오.
Resource 드롭다운을 선택하고 목록에서 보려는 엔터티를 클릭하여 모델의 엔터티로 이동합니다.
눈 아이콘을 선택하여 매핑된 리소스를 숨깁니다.
- 리소스 오른쪽에서 숨겨진 항목/존재하는 항목의 비율을 확인할 수 있습니다.
매핑되지 않은 리소스를 클릭하여 모델에 끌어다 놓습니다.

AWS, Azure 및 Google Cloud에서 리소스로 작업하는 방법에 대해 자세히 알아보세요.

Lines 메뉴에서 다음을 수행할 수 있습니다.

줄 옆에 있는 확인란을 선택하여 개체 사이에 선을 렌더링합니다.
라인의 드롭다운을 선택하여 더 많은 옵션을 확인하세요.
선택하여 선 색, 스타일 및 유형을 편집합니다.선 옆에 있는 연필 아이콘입니다.

AWS, Azure 및 Google Cloud에서 회선 작업에 대해 자세히 알아보세요.

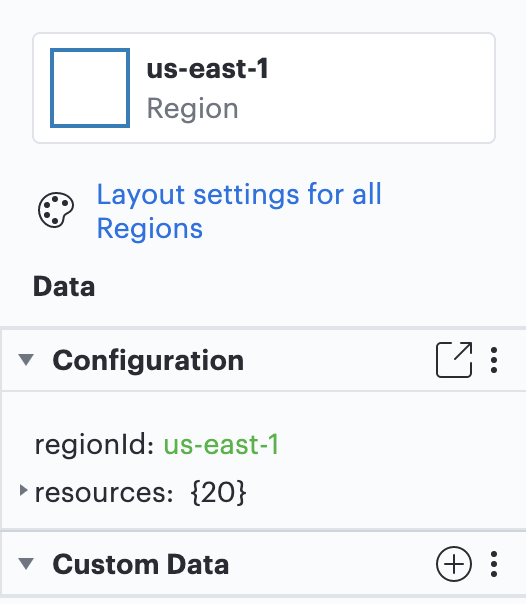

데이터 및 레이아웃 설정

열다모델의 오른쪽 위에 있는 패널에서 렌더링된 리소스와 연결된 메타데이터 필드를 보고 다이어그램의 레이아웃 설정에 액세스할 수 있습니다. 이 패널에 표시되는 내용은 모델에서 선택한 엔티티에 따라 달라집니다.

데이터 메뉴에서 다음을 수행할 수 있습니다.

메타데이터를 볼 엔터티를 선택합니다.
엔터티의 데이터 구성을 봅니다.
- 엔터티의 드롭다운을 클릭하면 자세한 정보를 볼 수 있습니다.
사용자 지정 데이터를 보고 추가합니다.
메타데이터를 통해 선택한 리소스에 연결된 리소스 보기 "관련 리소스".

AWS, Azure 및 Google Cloud에서 데이터 패널로 작업하는 방법에 대해 자세히 알아보세요.

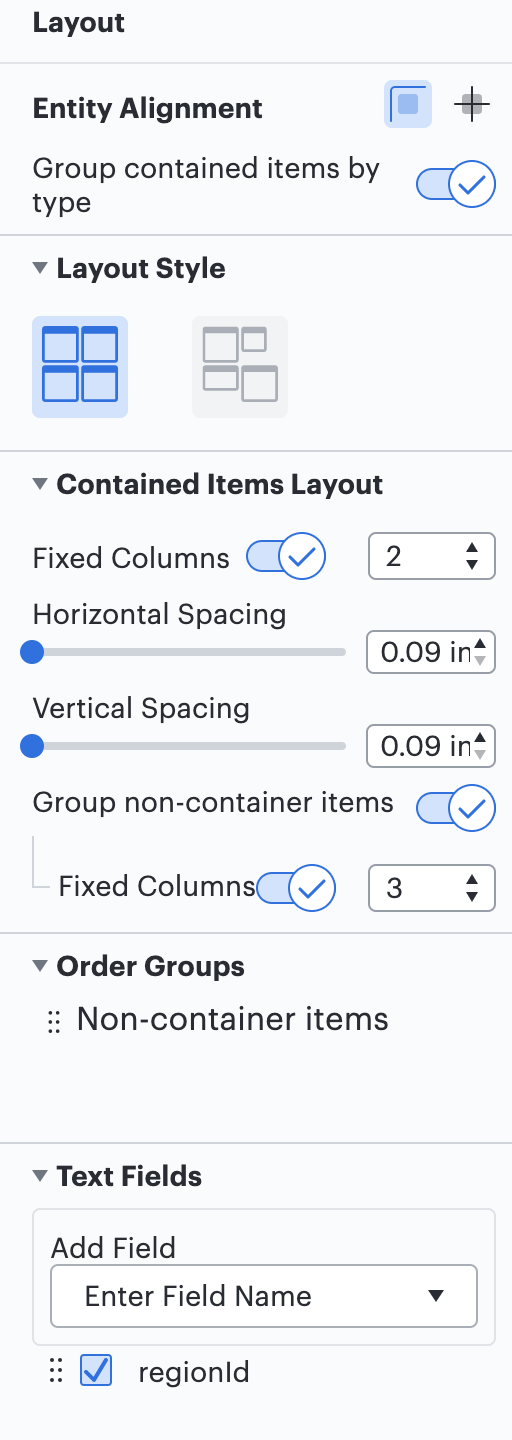

레이아웃 설정 메뉴에서 다음을 수행할 수 있습니다.

엔티티 정렬을 조정합니다.
레이아웃 스타일을 설정합니다.
포함된 항목 레이아웃을 구성합니다. 여기에는 다음이 포함됩니다.
- 정렬 순서
- 엔터티의 수평 및 수직 간격Horizontal and vertical spacing of entities
- 고정 열 설정
토글을 클릭하여 유형별로 포함된 항목을 그룹화합니다.
- 이 토글이 활성화되면 더 많은 정렬 옵션과 함께 주문 그룹 드롭다운이 나타납니다.
텍스트 필드를 추가하거나 제거합니다.

layout_menu_in_a_lucidscale_model_with_entity_alignment_layour_style_and_contained_items_layout_settings.png

AWS, Azure 및 Google Cloud에서 모델 레이아웃 작업에 대해 자세히 알아보세요.

리소스

Lucidscale에 대해 자세히 알아보려면 아래의 추가 리소스를 살펴보세요. 이러한 리소스는 영어로만 제공됩니다.

동영상 재생 목록

AWS용 Lucidscale

Azure용 Lucidscale

GCP용 Lucidscale
