Lucidscale モデルで条件付き書式を使用して、基になるリソースメタデータに基づいて、スタイル要素とアイコンを使用して、指定されたリソースを強調表示および整理します。

注: この記事で説明する機能には、AWS アーキテクチャダイアグラムのスクリーンショットと例が付属していますが、プロバイダーが生成したすべてのモデル (AWS、Azure、 Google Cloud) でアクセスできます。

ウォッチ: フィルターと条件付き書式

条件付き書式を使用したルールの作成

新しいルールを作成する

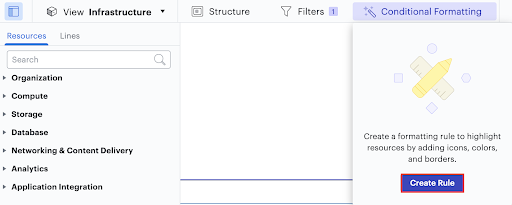

最初のルールを作成するには、ワークスペースの上部にある杖アイコンをクリックして条件付き書式メニューを開き、[ ルールの作成]をクリックします。

最初のルールを作成したら、[条件付き書式] メニューの上部にある [+ 新しい書式ルールを作成する ] をクリックして、ルールを追加できます。

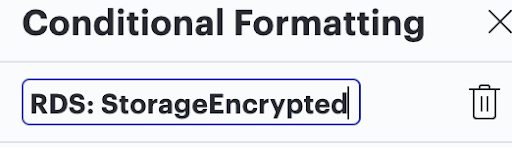

ルールに名前を付ける

ルールを作成するときは、ルールが何を参照しているかを覚えておくために、ルールに名前を付けることから始めると便利です。たとえば、モデルでレンダリングされたどの RDS DB インスタンスに暗号化されたデータがないかを識別するルールを作成する場合は、ルールを「RDS: StorageEncrypted」と呼ぶことができます。上部のタイトルをダブルクリックすると、いつでもルール名を編集できます。

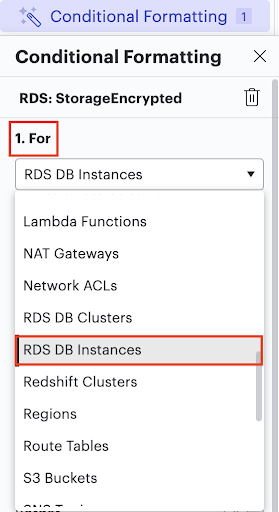

1. [対象] – ルールを適用するリソースの種類を選択します。

条件付き書式ルールをモデル内の特定のリソースタイプに適用したり、コンテナ以外のすべてのリソースタイプにルールを適用したりできます。[For] の下のドロップダウンメニューにリストされているリソース (「RDS DB インスタンス」など) を選択すると、モデルにレンダリングされるそのクラスのすべてのリソースにルールが適用されます。

次の場合

2. If – 条件を作成する

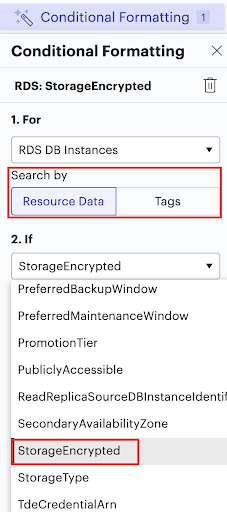

「If」条件を作成するには、まずメタデータの2つのカテゴリ( リソースデータ またはタグ)から選択します。各カテゴリは、リソースと共にインポートされたさまざまなメタデータフィールドのリストをレンダリングします。カテゴリ選択後に [もし] ドロップダウンメニューで選択したメタデータフィールドが、Lucidscale で条件を確認するフィールドになります。

リソースデータのレンダリング

手順 1 でルールを適用するリソースを選択したら、[リソースデータ ]を選択し、[If] の下のドロップダウンメニューをクリックして、そのリソースと共にインポートされたすべてのメタデータフィールドのリストをレンダリングします。これらのフィールドは、レンダリングされたリソースが選択されたときに、ワークスペースの右側にある[データ]パネルの[構成]タブにも表示されます。

レンダリングタグ

ステップ 1 でルールを適用するリソースを選択したら、[タグ] を選択し、[If ]の下のドロップダウンメニューをクリックして、クラウドプロバイダーを通じてそのリソースに対して定義したタグのリストをレンダリングします。これらの値は、ワークスペースの右側にある [データ] パネルの [構成] タブに [タグ] 配列として表示され、[キュレーションされたデータ] タブの [タグ] にも一覧表示されます。

注: 「Tag」値のセット内に存在する値は、クラウドプロバイダーのコンソールで定義されます。

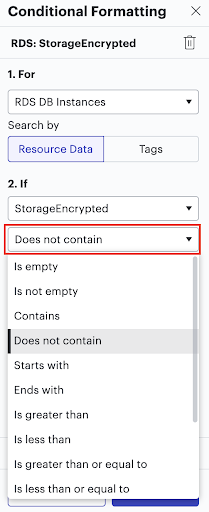

メタデータフィールドを選択したら、14 個のオプションのリストから条件を選択できます。

条件付き

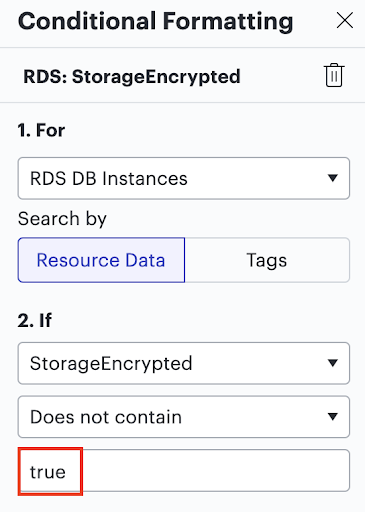

次に、ルールで検索する値を指定できます。この例を続けると、モデルでレンダリングされたどの RDS DB インスタンスに暗号化されたデータがないかを識別するルールを作成する場合、ルールのリソースとして「RDS DB インスタンス」を選択し、ルールが参照するメタデータフィールドとして「StorageEncrypted」を選択します。

次に、「含まない」などの条件を選択し、値として「true」を入力します。これにより、「StorageEncrypted」メタデータフィールドに値が「true」を持たないモデル内のすべての RDS DB インスタンスが強調表示されます。

条件付き

3.次に–フォーマットを選択します

[Then] セクションでは、次の 3 つの書式設定オプションから選択できます。

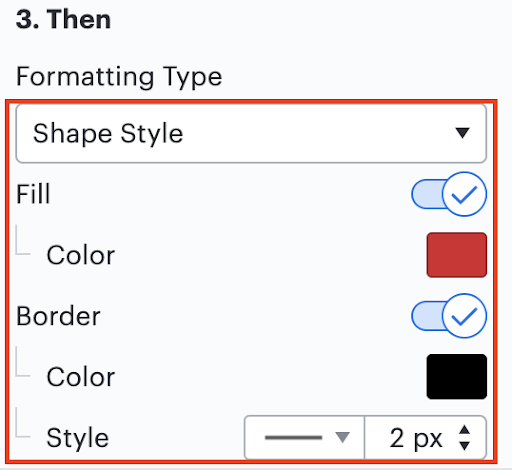

図形スタイルの適用

書式設定として図形スタイルを選択した場合は、図形の塗りつぶしの色、枠線の色、枠線のスタイル、および罫線の幅のオプションから選択できます。指定したスタイル設定は、ルールの条件を満たすすべてのリソースに適用されます。

条件付き

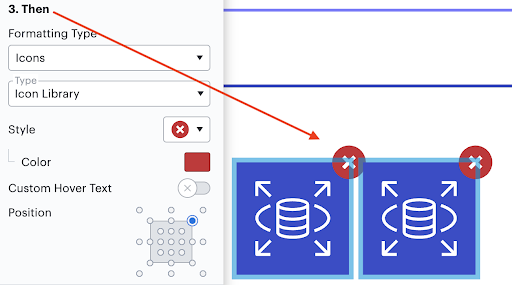

アイコンの追加

書式設定オプションとしてアイコンを選択した場合は、アイコンの「タイプ」(Lucidscale のライブラリのアイコン、カスタムアイコンのアップロード、テキストバッジ)の選択、スタイルの調整、吹き出しテキストの追加(オプション)、「位置」の選択によるリソース上のアイコンの表示場所の指定を行うことができます。

この例では、Lucidscale のアイコンライブラリを使用し、「X」アイコンを選択し、ルールの条件を満たしている場合はリソースの右上隅に表示するように選択しました。

条件付き

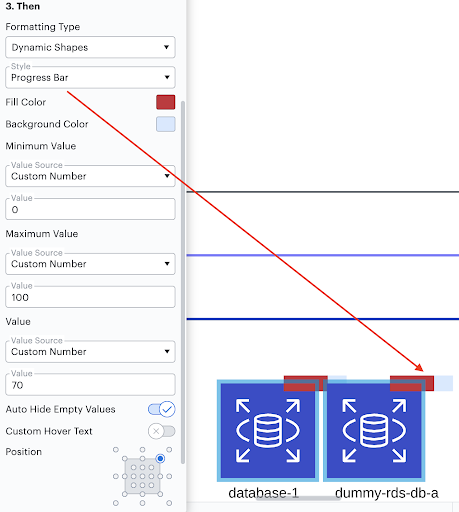

動的な図形を使用する

動的図形を選択した場合は、図形のスタイル、図形を塗りつぶす色、図形の背景の色を選択し、図形の値のパラメーターを指定できます。

たとえば、タスクの完了率を 0 から 100% まで表示する進行状況バーを表示するには、値のソースとしてカスタム数値を選択し、最小値と最大値として 0 と 100 を入力します (以下の例を参照)。

図形データまたは数式を使用して、最小値と最大値を指定することもできます (ただし、これはほとんどのユースケースではあまり一般的ではありません)。

最後に、[値]セクションで、図形に反映させる値を選択します。たとえば、値フィールドに数値 70 が含まれている場合、進行状況バーはすべて 70% の完了を示します。値ソースとして "カスタム番号" を選択する代わりに、一般に、図形データまたは数式を使用してこの番号を指定し、各図形に一意になるようにする方が便利です。

また、誰かがアイコンの上にカーソルを置いたときに表示される吹き出しテキストを追加することもできます。

条件付き

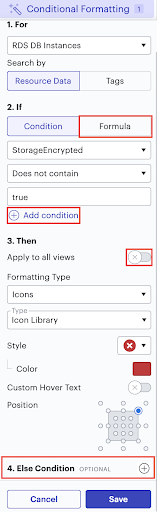

ルールの詳細オプションにアクセスする

高度な内容

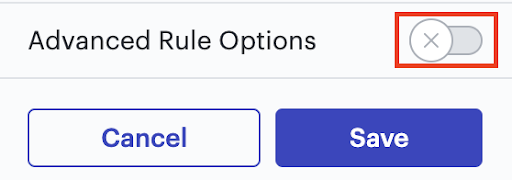

条件付き書式エディターの下部にある [高度なルールオプション] スイッチを切り替えると、ルールの追加のカスタマイズオプション ("数式"、"OR/And" 条件、[すべてのビューに適用]、および "Else/Else If" 条件) が表示されます。

条件付き

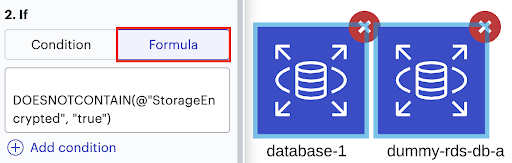

数式を適用する

Lucid の数式構文を使用して、独自の条件チェックを記述します。「If」条件に「数式」オプションを選択すると、数式を入力できるフィールドが表示されます。

条件付き

詳細情報: 条件付き書式ルールでの数式の使用に関する詳細なドキュメントについては、 Lucid 数式のリソースを参照してください。

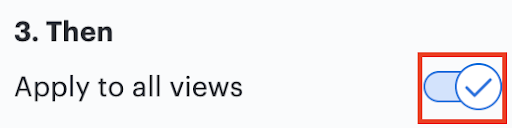

すべてのビューに適用

[3.Then] で [すべてのビューに適用] を有効にすると、以前に作成したすべてのビューと作成した新しいビューに条件付き書式ルールが適用されます。

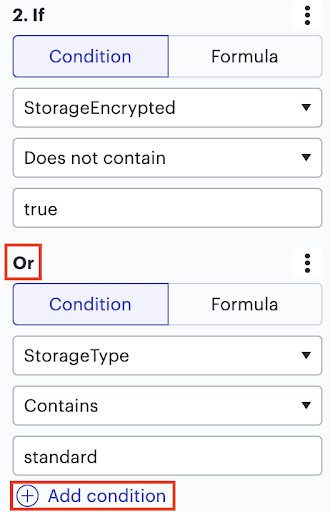

"OR" または "And" 条件を追加する

[ + 条件の追加 ]を選択します。"Or" 条件を追加すると、true の場合に"If"条件と同じ書式設定をトリガーする2番目の条件を指定できます。 "And」および「Or」条件は、「 高度なルールオプション」が有効になっている場合の「 If 」条件と同じフィールドと同じレイアウトを持ちます。

"And" 条件を使用すると、書式設定を適用する前に "If" 条件と "And" 条件の両方を満たす必要があることを指定できます。

条件付き

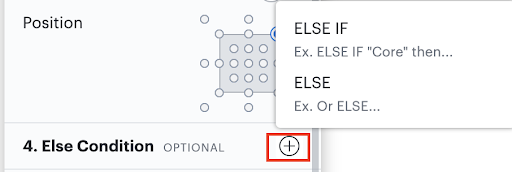

"Else" または "Else If" 条件を追加する

上記で指定した条件を満たさない選択範囲内の図形に書式を適用する場合は、"Else" または "Else If" 条件を追加します。"If" 条件を設定するのと同じ方法で、"Else" 条件と "Else If" 条件を設定できます。

条件付き

ルールを保存する

ルールエディタの下部にある [保存] をクリックして、ルールを保存します。ルールを保存すると、1.Forで選択したリソースクラスのすべてのレンダリングされた形状に自動的に適用されます。

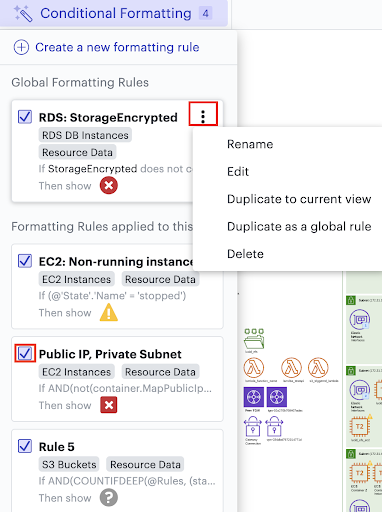

条件付き書式ルールを管理する

ルールを作成して保存すると、[条件付き書式] メニューに一覧表示されます。このリストは、杖アイコンをクリックし、特定のルールを編集していないときに表示されます。ルールのリストから、ルールの右上にある3つのドットのメニューをクリックしてオプションを選択することで、ルールの名前変更、編集、複製、または削除を行うことができます。ルール名の横にあるチェックボックスをオフにして、ルールの適用を解除することもできます。

条件付き

既定では、作成したルールは、作成したビューにのみ適用されます。ルールは、作成するすべての既存のビューと新しいビューに適用される "グローバル" ルールとして設定することもできます。

条件付き書式ルールの数式の例

AWS

例 1: プライベートサブネットのパブリック IP アドレス

今後のクラウド監査がある場合は、プライベートサブネットにパブリック IP アドレスを持つ EC2 インスタンスを強調表示することをお勧めします。
1.Ifで EC2インスタンスを選択した後、 2.If で次の式を使用してこれらのリソースを特定できます。
AND(ない(コンテナ。MapPublicIpOnLaunch), @PublicIpAddress)
カスタムホバーテキストを表示することもできます 3.次に、カーソルを合わせている強調表示されたリソースの正確なIPアドレスをレンダリングします。
IP アドレス {{=@PublicIpAddress}} はプライベートサブネット内のパブリックです

例 2: 停止した EC2 インスタンス

アカウントの「停止した」EC2インスタンスを強調表示することができます。
1.Forで「EC2インスタンス」を選択した後、 2.If
で次の式を使用して、実行されていないEC2インスタンスを識別できます。 (@'State'."名前' = '停止')

例 3: デフォルト VPC

1.For でVPCを選択した後、 2.If で次の式を使用してデフォルトのVPCを識別できます。
AND(@IsDefault, contains(@'$Name', 'VPC'))

Azure

例: 暗号化されたストレージアカウント

サブスクリプション内のすべての暗号化されたストレージアカウントを強調表示できます。

1.Forで [ストレージアカウント]を選択した後、
2.If で次の式を使用して、サブスクリプション内の暗号化されたストレージアカウントを識別できます。 =@"encryption".services.blob.enabled

Google Cloud (旧 GCP)

例: 所有者の BigQuery データセット

BigQuery データセットの所有者を特定することもできます。
1.Forで [BigQuery データセット ] を選択した後、
2.If で次の式を使用して、所有者に関連付けられている "userByEmail" メタデータフィールドに値を持つ BigQuery データセットを識別できます。 =ISNOTEMPTY(this.access.userByEmail)
次に、カスタムホバーテキストを 3.Thenで表示して、"userByEmail"メタデータフィールド(通常は所有者の電子メールアドレス)に入力された値をレンダリングできます。
=this.access.userByEmail
