条件付き書式設定とアイコンセットは、重要な情報を強調表示したり、注意が必要なときに視覚的に警告したりするための優れた方法を提供します。この記事では、条件付き書式設定ルールを図に追加して、スタイル要素とアイコンで図形を強調表示できるようにする方法について説明します。

無料版	個人向け	チーム	エンタープライズ	FedRAMPの

新しいルールを作成

新しい条件付き書式設定ルールを作成すると、図内のすべての図形が自動的に評価され、条件付き書式設定の条件に一致するかどうかが確認されます。

条件付き書式設定を特定の図形にのみ適用する場合は、まず Lucidchart で条件付き書式設定に含める図形を選択します。

条件付き書式設定ルールを作成するには以下の手順に従います。

クリックcanvasの左端にあるメインツールバーから「条件付き書式」アイコンを選択します。
+ ルールを追加をクリックします。
ルールの名前を入力します。
「If」条件を選択します。
「Then」条件を選択します。
[保存] をクリックします。


最初のルールを作成したら、条件付き書式設定メニューの上部に表示される [+] をクリックしてルールを追加できます。

「If」と「Then」の条件の詳細については以下のセクションを参照してください。

AIでルールを作成する

Lucid の AI 機能を使用すると、定義された条件下で必要な書式を記述することで、条件付き書式ルールを作成できます。これを行うには、次の手順に従ってください。

選択canvasの左端にあるメインツールバーから「条件付き書式」アイコンを選択します。
開いたパネルから「ルールの作成」または「+ルールの追加」をクリックします。
「AI でルールを編集」の下に、実装する条件付き書式設定ルールの説明を入力します。
- 例: 「ドイツに拠点を置くすべての従業員に黄色の塗りつぶしの色を付ける」または「テキストを含むすべての図形に緑色の輪郭を付ける」
[ルールの更新]をクリックします。
説明に基づいて入力された条件を確認します。
パネルの下部にある「保存」をクリックします。
- キャンバス上の特定の図形にのみルールを適用する場合は、 「保存」をクリックする前にそれらの図形を選択します。

AI によって生成されたルールが作成され、 canvas上の選択された図形に適用されます。


注: Collaborative AIは常に改善されています。その結果、生成される情報は不正確、偏り、誤解を招く、不適切、不快、または古いものになる可能性があります。 Collaborative AI で生成された結果を常に確認してください。詳細については、 Lucid の AI に関する記事をご覧ください。

ルールに条件を追加

「If」条件を作成するには、「If」の下のドロップダウンメニューから次のオプションのいずれかを選択します。

図形の種類
図形タイプを条件として、 Lucidchart ダイアグラムで使用されている図形またはオブジェクトのタイプを調べて書式設定を決定します。

「Is」または「Is not」を選択し、ドロップダウンから1つ以上の図形タイプの横にある Box を確認します。

Connected 図形
connected 図形を条件として、 Lucidchart はダイアグラム内でオブジェクトが接続されている図形の数を調べて書式設定を決定します。

「より大きい」、「より小さい」、「等しい」などの条件を選択し、Lucidchart で検索する数値を指定します。

テキスト
テキストを条件として、 Lucidchart はダイアグラム内の図形上のテキストを調べて書式設定を決定します。

4 つの条件 (「含む」、「含まない」、「空である」、「空でない」) から 1 つを選択し、Lucidchart で検索する値を指定します。

図形データ
図形データを条件として、 Lucidchart は選択した図形に関連付けられたデータまたは情報を参照して書式設定を決定します。

条件として [図形データ ] を選択すると、ドロップダウンメニューが表示され、Lucidchart で条件を確認するデータを選択できます。データセット内の列のリストから選択できます。

図形データを選択したら、ドロップダウンから「より大きい」、「より小さい」、「空である」などのオプションを選択し、Lucidchart で検索する値を指定します。

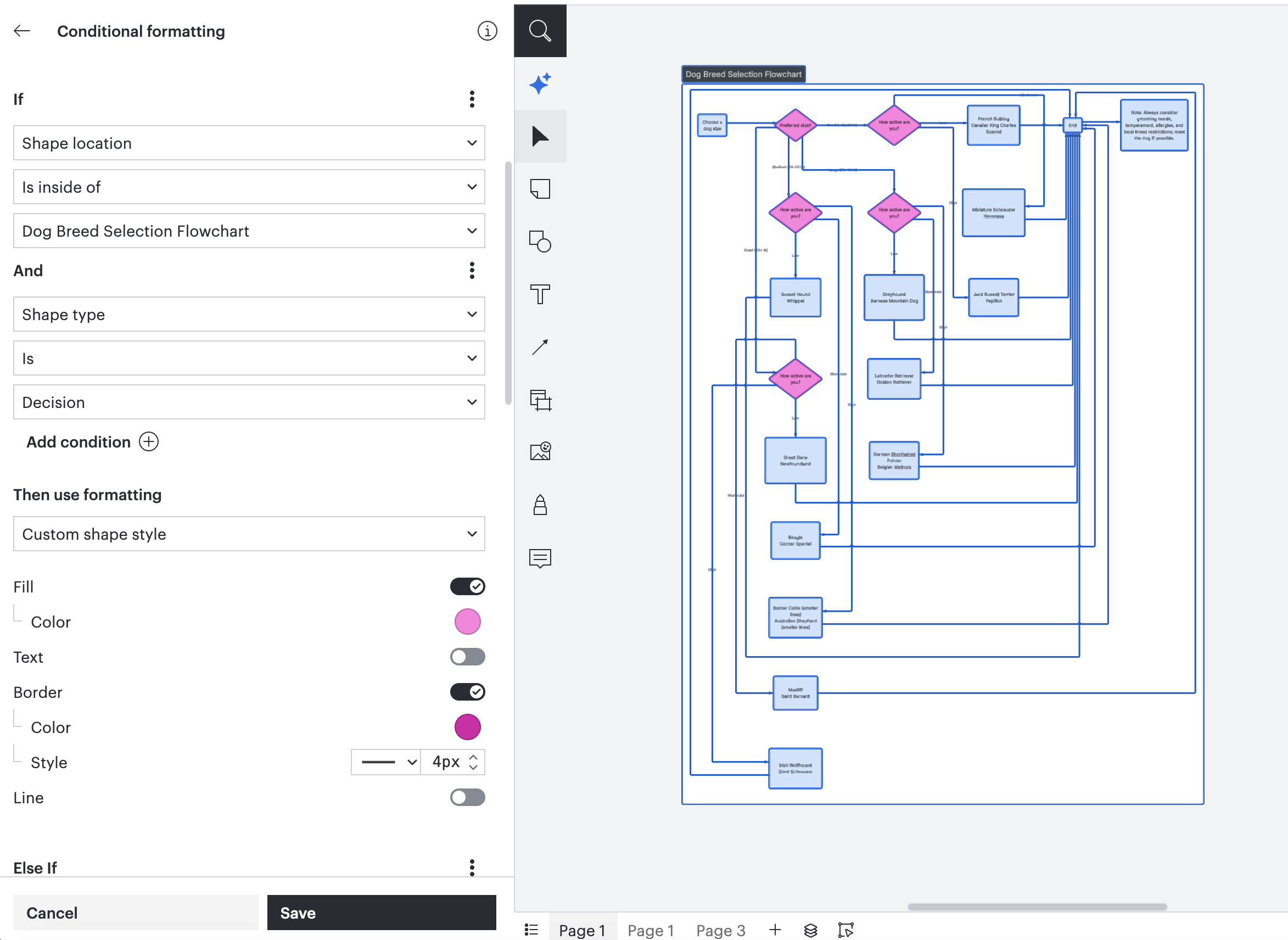

図形の位置
図形が内側にあることを条件として、図形がスイムレーンやその他のコンテナ内に含まれているかどうかを調べる Lucidchart 、フォーマットを決定します。

条件として [図形の位置 ] を選択すると、ドロップダウンメニューが表示され、Lucidchart で条件を確認するコンテナーを選択できます。 canvasに存在する任意のコンテナから選択できます。

数式
数式を条件として、 Lucidchart の数式を使用して書式設定内容をカスタマイズできます。

条件として [数式 ] を選択すると、数式を入力できるフィールドが表示されます。

詳細情報： 各タイプの "If" 条件の例については、 Lucid コミュニティのこちらの投稿をご覧ください。

「And」または「Or」条件を追加 (オプション)

[+ 条件を追加] をクリックします。「And」条件を使用すると、書式設定を適用する前に「If」条件と「And」条件の両方を満たす必要があることを指定できます。

例えば、「Intern」と「Engineering」というロールを持つ従業員を強調表示して、Engineering Intern に特に注意を引くことができます。

「Or」条件を追加すると、true の場合に「If」条件と同じ書式設定をトリガーする2番目の条件を指定できます。

例えば、「PM」または「Product」というロールを持つ従業員を強調表示して、PM または Product ロールを持つすべての従業員を表示できます。

「And」条件と「Or」条件は、「If」条件と同じフィールドと同じレイアウトを持ちます。

フォーマットを選択

「Then」セクションでは、次の3つの書式設定オプションから選択できます。

図形スタイル
図形スタイルを選択した場合は、[スタイル] をクリックしてプリセットのテーマスタイルを選択するか、[カスタム] をクリックして、図形塗りつぶしの色、境界線の色、テキストの色、線の色、境界線のスタイル、線のスタイル、境界線の幅、線の幅の各オプションから書式設定をカスタマイズできます。

アイコン
[アイコン] を選択すると、図形に表示するアイコン (Lucidchart のライブラリのアイコン、テキストバッジ、カスタムアイコンのアップロード) の選択、スタイルの調整、吹き出しテキストの追加 (オプション)、図形上のアイコンの表示場所の変更を行うことができます。

ダイナミック図形
[ダイナミック図形] を選択した場合は、図形を塗りつぶす色、図形の背景の色を指定してから、図形の値のパラメーターを指定できます。図形データまたは数式を使用して、最小値と最大値を指定することもできます。

[値] セクションで、図形に反映させる値を選択します。

例えば、値フィールドに数値 70 が含まれている場合、進行状況バーにはすべて 70% の完了が表示されます。値ソースとして [カスタムの数字] を選択する代わりに、図形データまたは数式を使用してこの数値を指定し、各図形に固有の数値にすることができます。

「Else」または「Else If」条件を追加 (オプション)

上記で指定した条件を満たさない選択範囲内の図形に書式を適用する場合は、「Else」または「Else If」条件を追加します。「If」条件を設定するのと同じ方法で、「Else」条件と「Else If」条件を設定できます。

「If」条件が満たされない場合に図形スタイルをピンク色に変更する「ELSE」条件の例を次に示します。

条件付き書式設定ルールを表示または非表示にする

ルールを作成したら、条件付き書式設定メニューの目のアイコンを使用して、ルールの表示/非表示を切り替えることができます。

すべてのルールを一度に非表示にするには、[マイルール] の横にあるメニュー上部の目のアイコンを選択します。特定のルールを非表示にするには、特定のルールのタイトルの横にある目のアイコンをクリックします。


ヒント：ルールを非表示にすると、目のアイコンに取消しの線が引かれます。取り消し線の付いた目のアイコンをクリックすると、ルールが再び表示されます。

条件付き書式設定ルールを管理

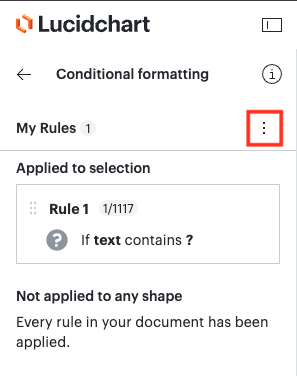

ルールを作成して保存すると、条件付き書式設定メニューのリストに表示されます。このリストは、杖アイコンをクリックするたびに表示され、特定のルールは編集されません。ルールのリストから、ルールの右側にある3つのドットをクリックしてオプションを選択することで、ルールの名前変更、編集、複製、削除を行うことができます。ここからルールの適用を解除 することもできます。

メニューを使用してルールを編集するだけでなく、このリスト内のルールをドラッグ・アンド・ドロップして、図内のさまざまな選択にルールを適用または適用解除できます。例えば、一部の図形に適用するルールを作成した場合、[すべての図形に適用] セクションにドラッグすると、すべての図形に適用するよう調整できます。

ルールが適用されている図形を確認するには、ルールにカーソルを合わせると、ルールが適用されている図形が強調表示されます。

図形のアイコンを追加または削除

アイコンセットを使用すると、条件付き書式設定ルールを設定せずに、キャンバス上の1つ以上の図形にアイコンを追加できます。アイコンの追加は以下の手順で行います。

キャンバス上の1つまたは複数のオブジェクトを選択します。
ワークスペースの上部にある書式設定バーのアイコンセットアイコンをクリックします。
[アイコン] ドロップダウンメニューからアイコンを選択します。
- このパネルから、アイコンの色と、選択したオブジェクトに対するアイコンの位置を変更することもできます。

アイコンの削除は以下の手順で行います。

アイコンを含むキャンバス上の1つ以上のオブジェクトを選択します。
ワークスペースの上部にある書式設定バーのアイコンセットアイコンをクリックします。
[アイコン] ドロップダウンメニューを選択します。
[アイコンを削除] をクリックします。

よくある質問 (FAQ)

アクションを使用して条件付き書式設定ルールを切り替えることはできますか？
はい。条件付き書式設定ルールのオンとオフを切り替えるアクションを設定できます。このアクションは、選択した特定の図形に割り当てることができます。アクションが設定されると、図形はホットキー (Mac の場合は Command + Shift + クリック、PC の場合は Ctrl + Shift + クリック) を使用してルールのオンとオフを切り替えるボタンとして機能します。このアクションの設定手順についてはアクションに関する記事を参照してください。

凡例を追加するにはどうすればよいですか？
色分けされた凡例を作成するには、以下の方法で [図キー] 図形を使用します。

[図形] メニューの [標準図形ライブラリ] を見つけます。
[図キー] 図形をキャンバスにドラッグします。

Lucidchart で図キーを追加する方法について詳しくは、こちらの記事をご覧ください。

ルールの入力にはどのような構文が使用されますか？

条件付き書式設定では、ルールの入力に IF → THEN (オプション : → ELSE) 構文を使用します。

ルールが適用される図形を確認するにはどうすればよいですか？
すべてのルール名の右側には、ルールが適用される図形の総数のうちいくつか (以下の例では30/30) がグレーで表示されます。リストビューでルールにカーソルを合わせると、ルールが適用されている図形もキャンバス上で明るくなります。

すべての図形に削除できないアイコンがあるのはなぜですか？
自分または共同編集者がアイコンセット機能を使用してアイコンを追加した可能性があります。それらを削除するには、上記の図形のアイコンを追加または削除セクションに記載されている手順に従います。これが機能しない場合は、図形に適用されている条件付き書式設定ルールがあるかどうかを確認することもできます。
