Lucidchart でスイムレーンを追加、書式設定

スイムレーンの基本

スイムレーンは、プロセスフローチャート内のオブジェクトを整理するコンテナー図形です。スイムレーン図は、レーンの内容を含む1つ以上のスイムレーンで構成されます。一般的には、責任範囲に基づいてユーザーを並べ替えたり、プロセスをフェーズに分割したりするなどのユースケースに使用できる図です。

スイムレーンの詳細を学ぶ前に以下の一般的な用語を確認しましょう。

• スイムレーン : 個々のスイムレーンコンテナー図形。
• プール : 1つ以上のスイムレーンを1つのグループ化された図形として組み合わせたもの。
• ヘッダー : ラベルを含む図の領域。
• ラベル : スイムレーンのヘッダー内のテキスト。
• 基本レーン : プール内の一番左のレーン (垂直レーンの場合) または一番上のレーン (水平レーンの場合)。
• 基本サイド : プール内の一番左の境界線 (垂直レーンの場合) または一番上の境界線 (水平レーンの場合)。

スイムレーン図を作成

スイムレーンテンプレートを選択して始めるか、スイムレーン図をゼロから作成します。方法については、以下をお読みください。

テンプレートの使用

アイデアを既存の構造に整理するために使用できるスイムレーンテンプレートは多数あります。スイムレーンテンプレートのカスタマイズは以下の手順で行います。

1. Lucid ホームページに移動します。
2. 画面左下のナビゲーションメニューから 「テンプレート」 をクリックしてください。
3. 「スイムレーン」と検索します。
4. テンプレートの選択
5. [テンプレートを使用] をクリックします。

独自のスイムレーン図を作成

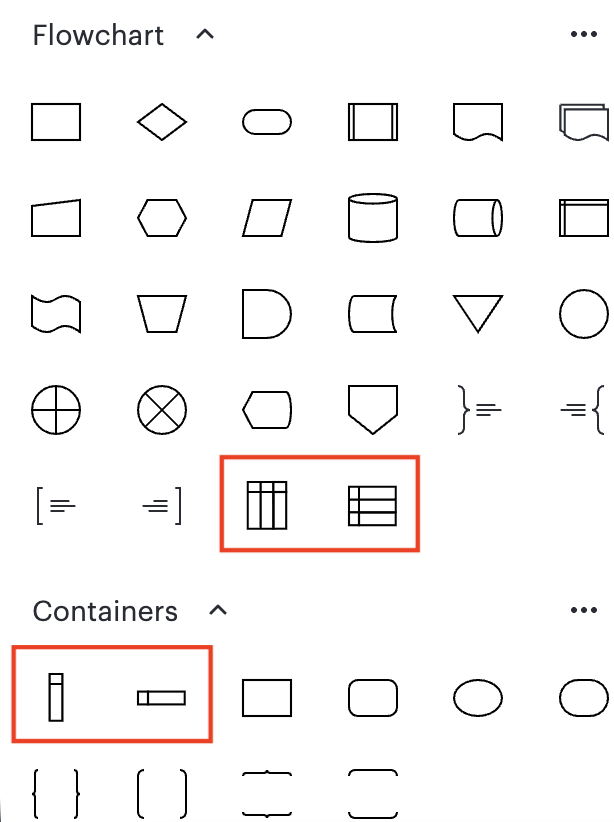

スイムレーン図の作成を1本のレーンまたはレーン3本のプールから開始します。レーン1本の図形は [コンテナー] 図形ライブラリにあり、レーン3本のプール図形は [フローチャート] 図形ライブラリにあります。

文書ツールにスイムレーンを追加するには、以下のステップをフォローしてください:

1. ワークスペースの左上の検索アイコン クリックしてください。
2. 検索パネルから 図形 を選択します。
3. パネル下部の「 Browse all 図形 」をクリックしてください。
4. [フローチャート図形] の横にあるチェックボックスをオンにします。
   • 「フローチャート」で検索すると、より早く見つけることができます。
5. [選択した図形を使用] をクリックします。

これらの図形を左パネルのドキュメントツールに追加したら、swim lane 図形をキャンバスにドラッグできます。

クラシック Lucidchart エディターの図形メニューにスイムレーンを追加する詳細手順は、下のドロップダウンから展開してください。

スイムレーンを変更

個人レーンのヘッダーや境界線をダブルクリックしてください。 ワークスペースの右上のパネルアイコンをクリックするとレーンを変更できます。

右パネルの「プロパティ」タブから、以下を利用できます:

• グリッドレイアウト:コンテンツを調整可能なグリッドパターンに整理し、コンテンツが追加されるたびに自動的に展開 swim lane スペース。
• 接着:コンテンツとコンテナを一緒に移動させる。
• ナッジング:サイズ変更時に近くの図形を動かす。
• 車線（上/下矢印） ：基本車線を基準として車線を追加または削除します。
  • レーンは、プールの底面（垂直プールの場合は右側、水平プールの場合は底面）の反対側に追加または削除されます。

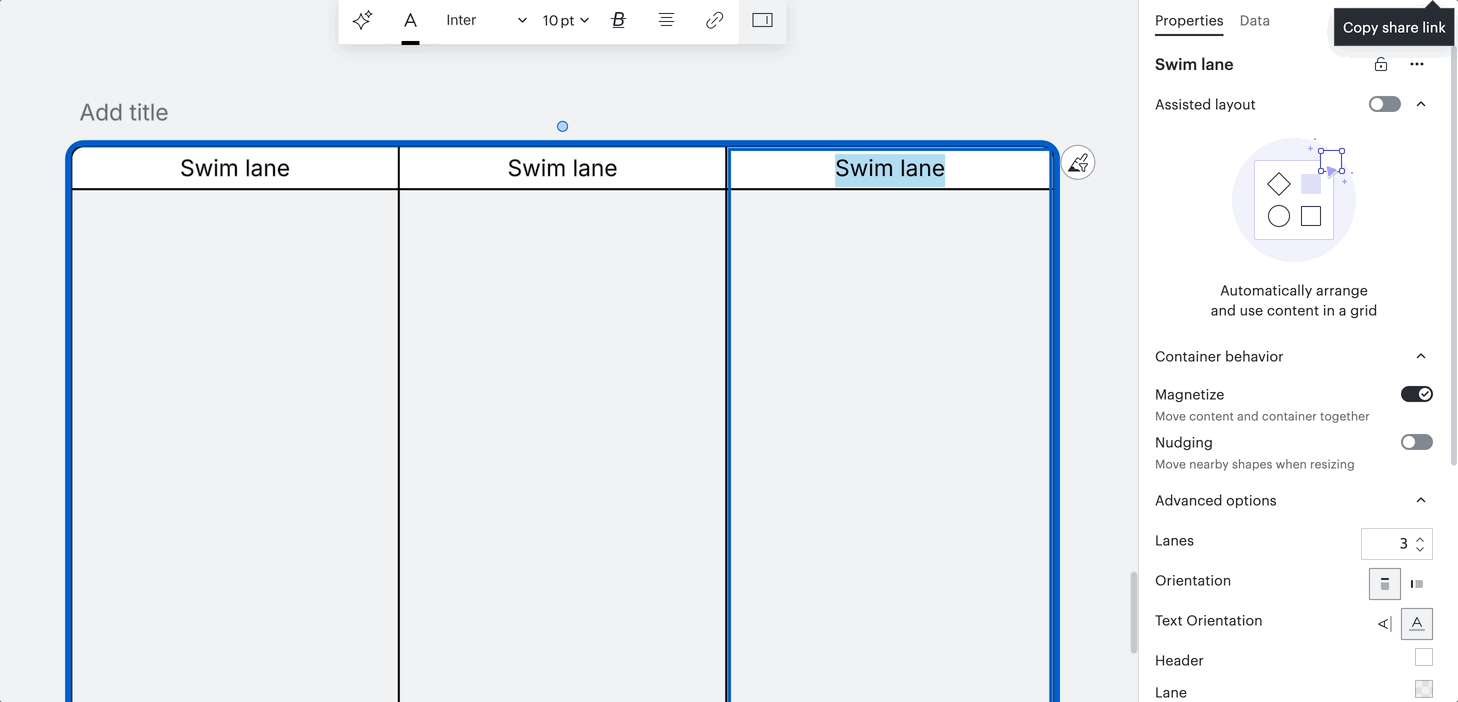

• 方向：スイムレーンを回転させて、縦の列と横の行を切り替えます。
• テキストの向き：ラベルテキストの配置と方向を調整します。
• 色見本:ヘッダーとレーンの背景色を変更します。
• テキストオプション:フォント、サイズ、太さ、スタイルのフォーマット。
• オブジェクトの配置:スイムレーンをキャンバス上のオブジェクトに対して後ろに送るか、前方に持っていきましょう。

クラシックな Lucidchart エディターでスイムレーンを修正する詳細の手順については、下のドロップダウンから展開してください。

ラベルの書式設定

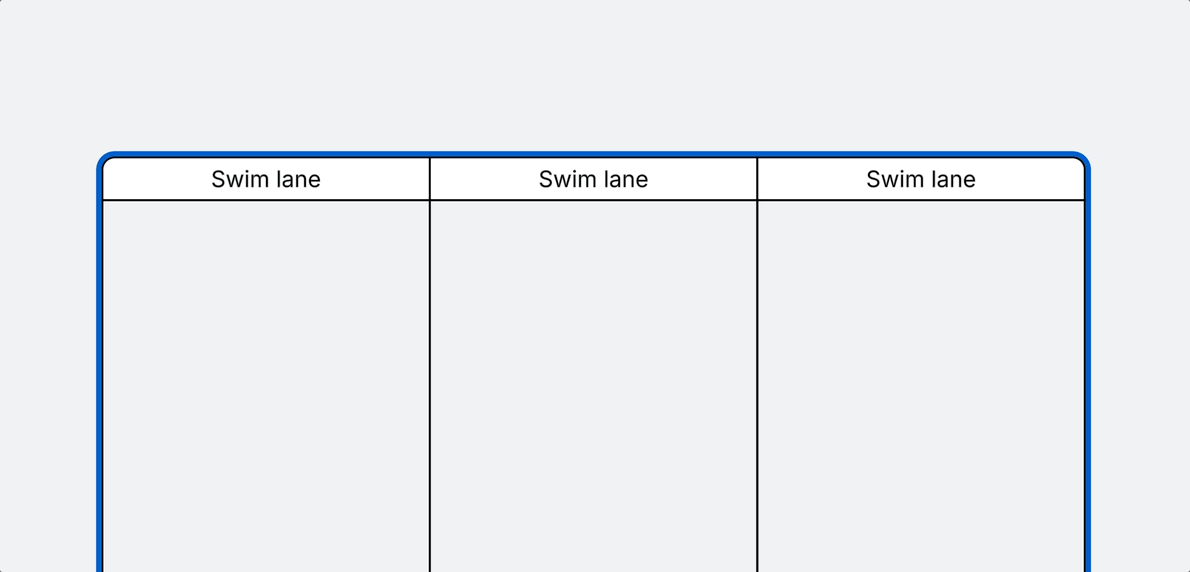

ラベルをパーソナライズして、スイムレーンを分類できます。スイムレーンのラベルの変更は以下の手順で行います。

1. ヘッダー内の任意の場所をダブルクリックして、テキストを強調表示します。

2. 新しいラベルを入力してください。

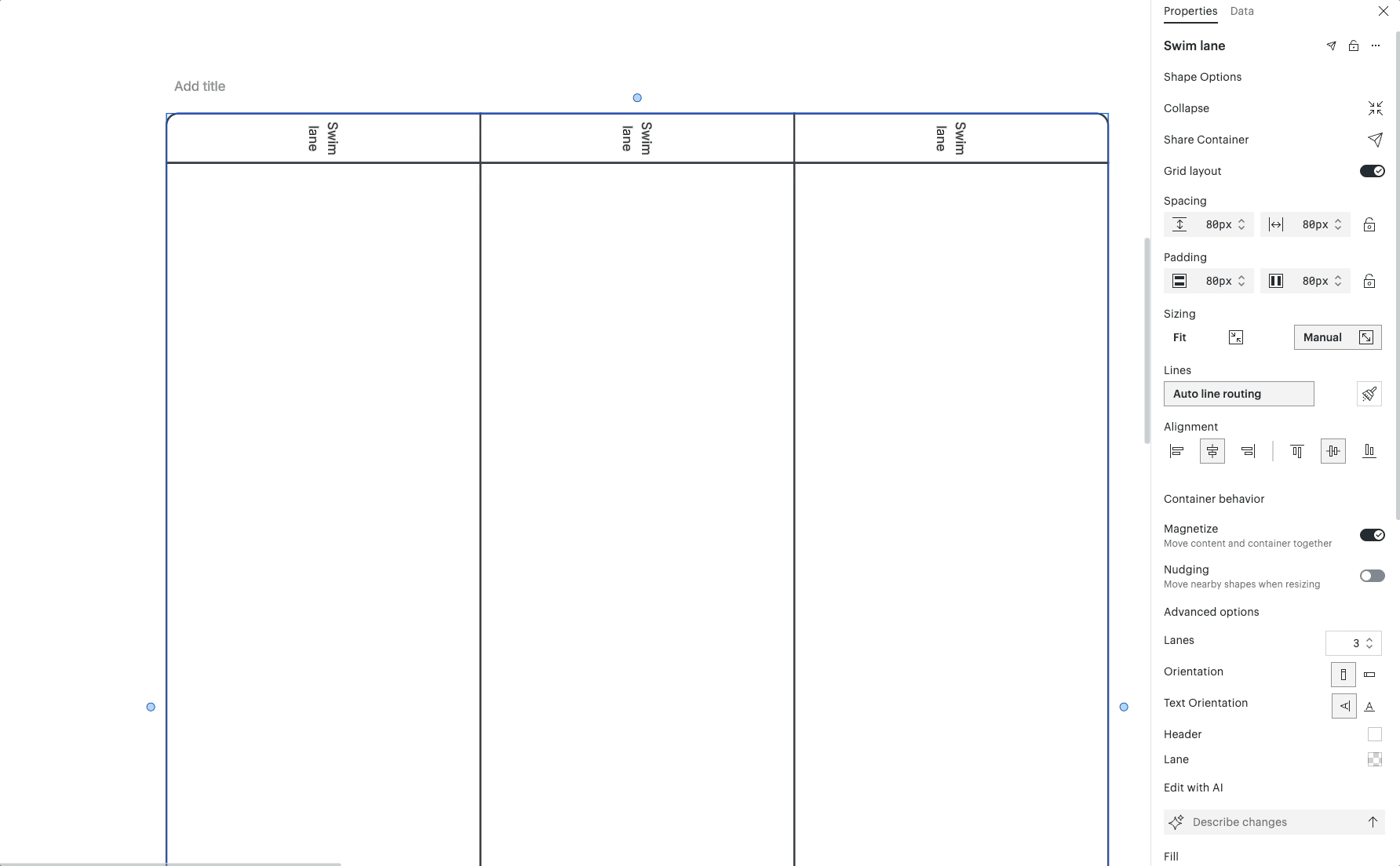

ラベルの向きを変更

1. ヘッダーまたは境界線をダブルクリックしてスイムレーンを選択します。
2. ワークスペース右上の右パネルアイコン クリックしてください。
3. 右側のパネルで「テキスト」を選択してください。
4. 「テキストの向き」で、縦向きまたは横向きのオプションを選択してください。


クラシックな Lucidchart エディターでラベルの向きを変更する詳細手順については、下のドロップダウンから展開してください。

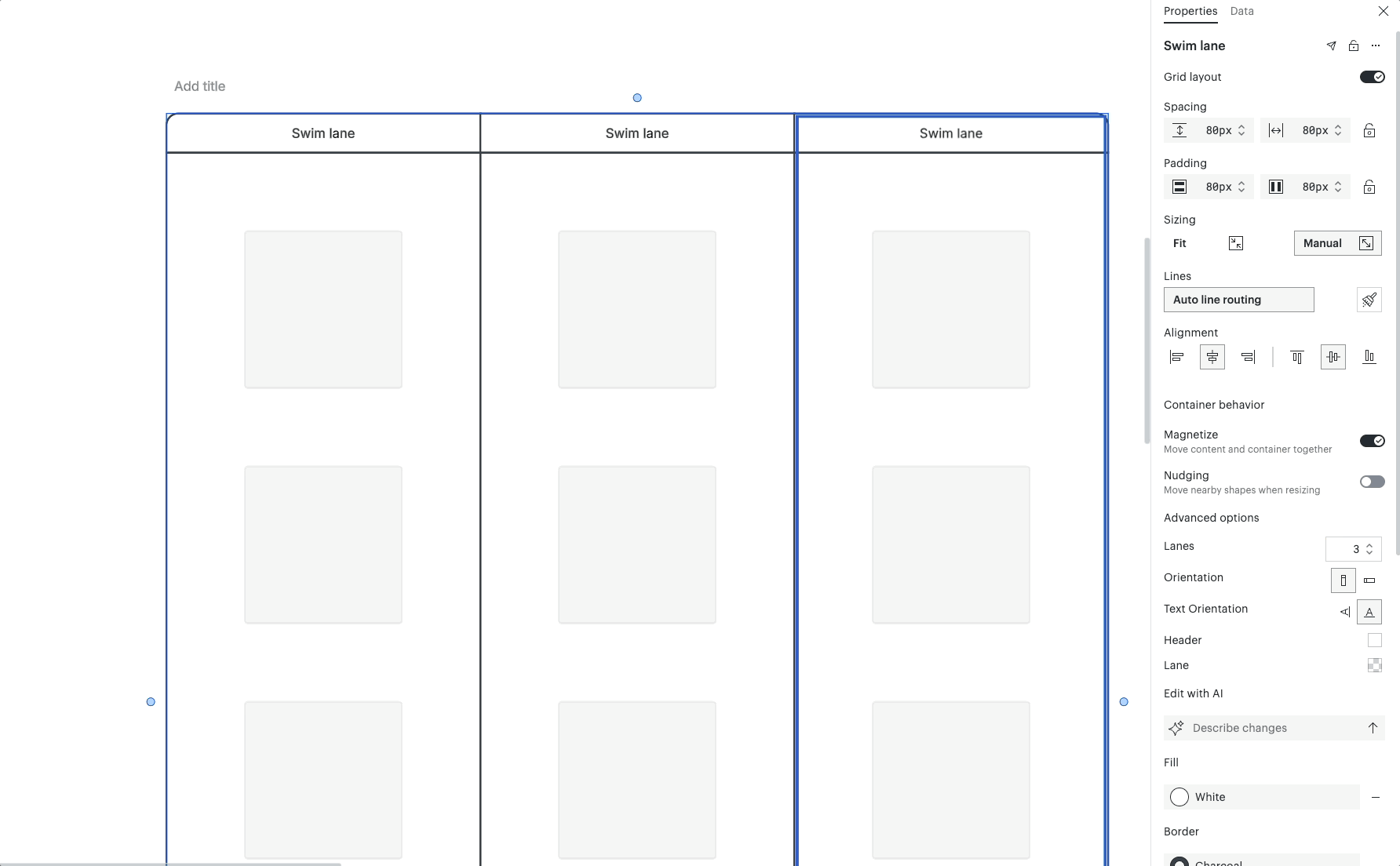

色を追加

スイムレーンのレーンの色の変更は以下の手順で行います。

1. スイムレーンを選択します。
2. ワークスペースの右上にある右側パネルアイコン クリックしてください。
3. 右パネルの「詳細オプション」から「Lane 色見本」を選択してください。
4. 色を選択してください。


クラシックな Lucidchart エディターで色を追加する詳細の手順は、下のドロップダウンから展開してください。

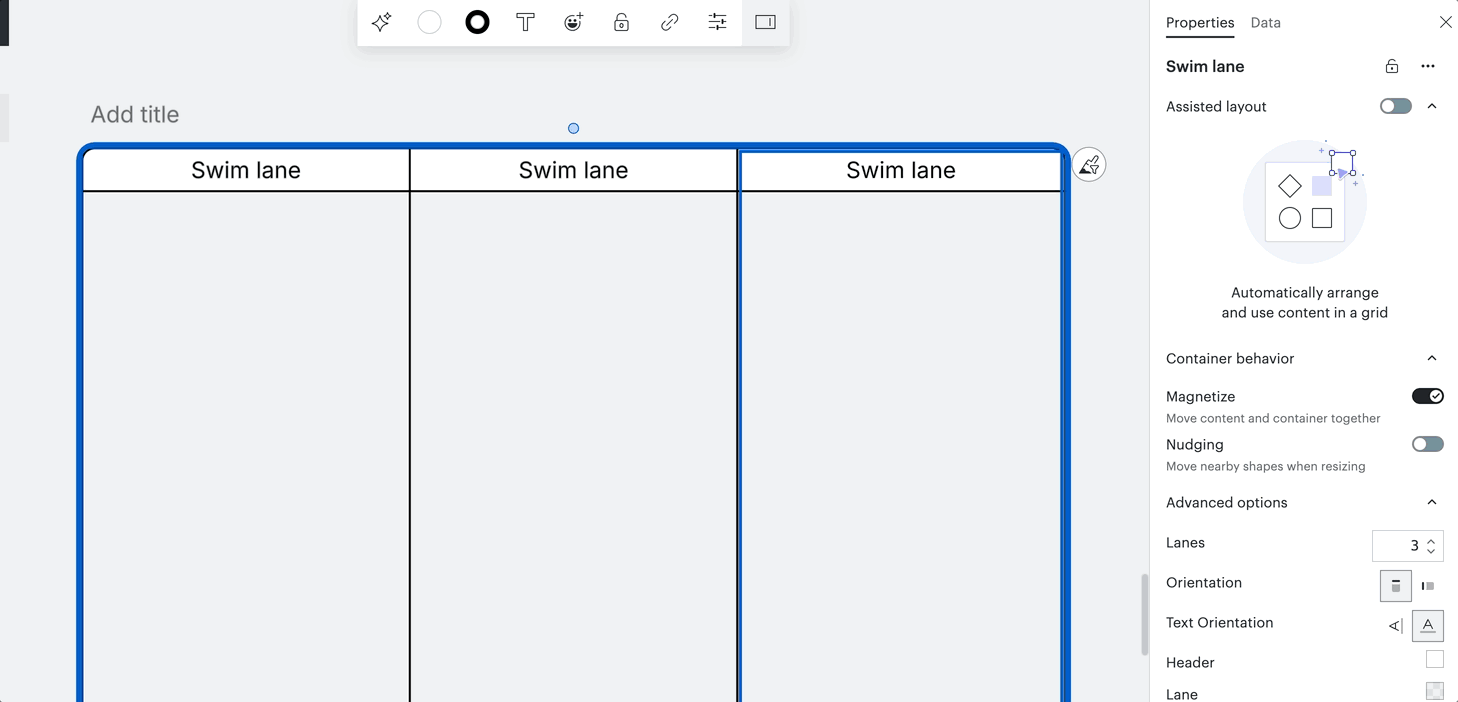

スイムレーンのヘッダーの色の調整は以下の手順で行います。

1. スイムレーンを選択します。
2. ワークスペースの右上のパネルアイコンをクリックします。
3. 「詳細オプション」から「ヘッダー」の右側にある色見本を選択します。
4. 色を選択します。

クラシックな Lucidchart エディターでスイムレーンのヘッダー色を調整する詳細手順は、下のドロップダウンダウンを展開してください。

プールの変更

プールを作るには、ダイアグラムにスイムレーンを追加するか、図形メニューから3レーンのプールをドラッグしてください。 スイムレーンのヘッダーや境界線を一度クリックするとプール全体を選択し、ワークスペース右上の右パネルアイコン クリックして編集を作成します。 以下のセクションでは、サイズ変更、移動、接着、再フォーマットの手順を読んでください。

クラシック Lucidchart エディターでのプールの修正に関する情報は、下のドロップダウンから展開してください。

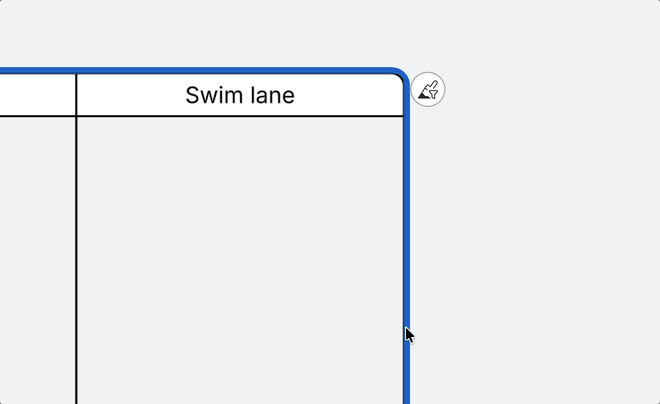

サイズ変更

1. プールの境界線の上にマウスポインターを合わせます。マウスポインターは境界線に垂直な両方向の矢印として表示されます。
2. 境界線のサイズをクリックしてドラッグすると、スイムレーンやプールに変更されます

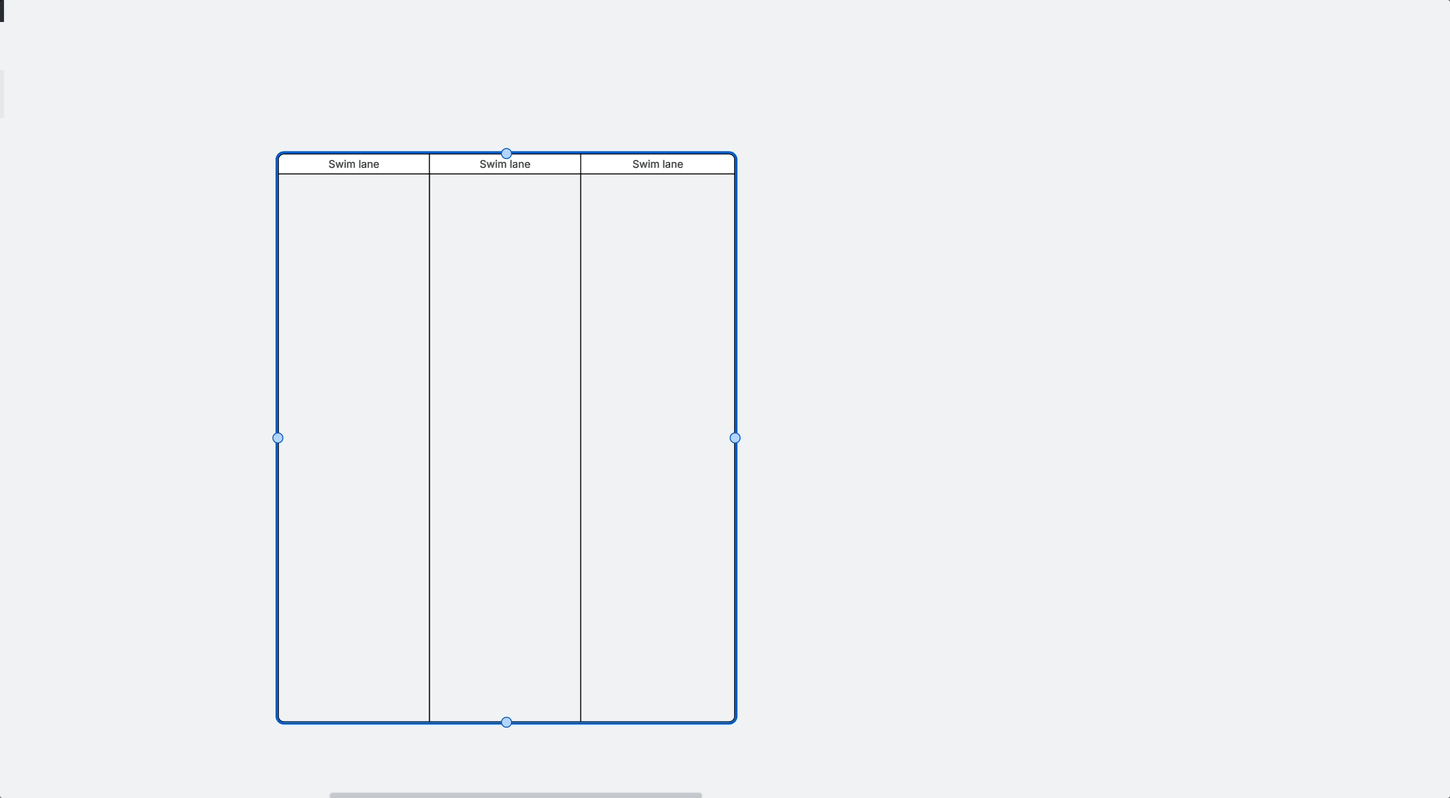

移動

1. スイムレーンのヘッダーの上にマウスポインターを合わせます。マウスポインターは4方向の矢印で表示されます。

2. スイムレーンの図形をクリックして、キャンバスの別のエリアにドラッグします。

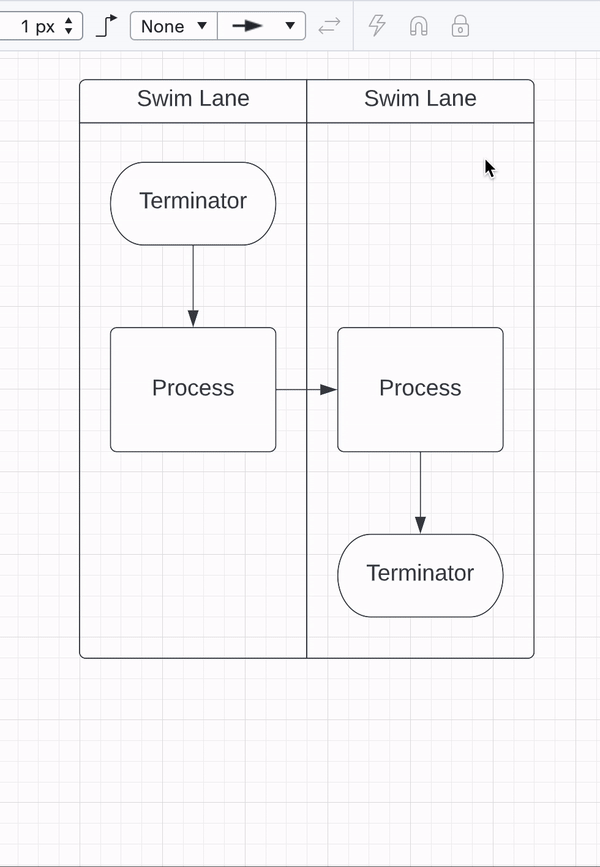

接着

オブジェクトをスイムレーン図形に接着して、移動してもオブジェクトが接続されたままになるようにできます。スイムレーンの接着は以下の手順で行います。

1. スイムレーンのヘッダーまたは境界線を選択します。
2. ワークスペース右上の右パネルアイコン クリックしてください。
3. 「接着」を切り替えてください。
4. スイムレーンを別の場所にドラッグしてください。

クラシックな Lucidchart エディターで接着オブジェクトの詳細な手順は、下のドロップダウンから展開してください。

書式設定の変更

スイムレーンの順序を変更するか、スイムレーンを完全に削除します。スイムレーンまたはプールのヘッダーを右クリックすると、書式設定オプションが表示されます。右クリックメニューから、以下を選択できます。

• レーンを左に移動するか、レーンを右に移動します (垂直スイムレーンの場合)。
• レーンを上に移動するか、レーンを下に移動します (水平スイムレーンの場合)。
• [レーンを削除] を選択すると、スイムレーンとその内容をプールから削除します。
• [削除] を選択すると、スイムレーン図形は削除されますが、その内容はキャンバス上に保持されます。

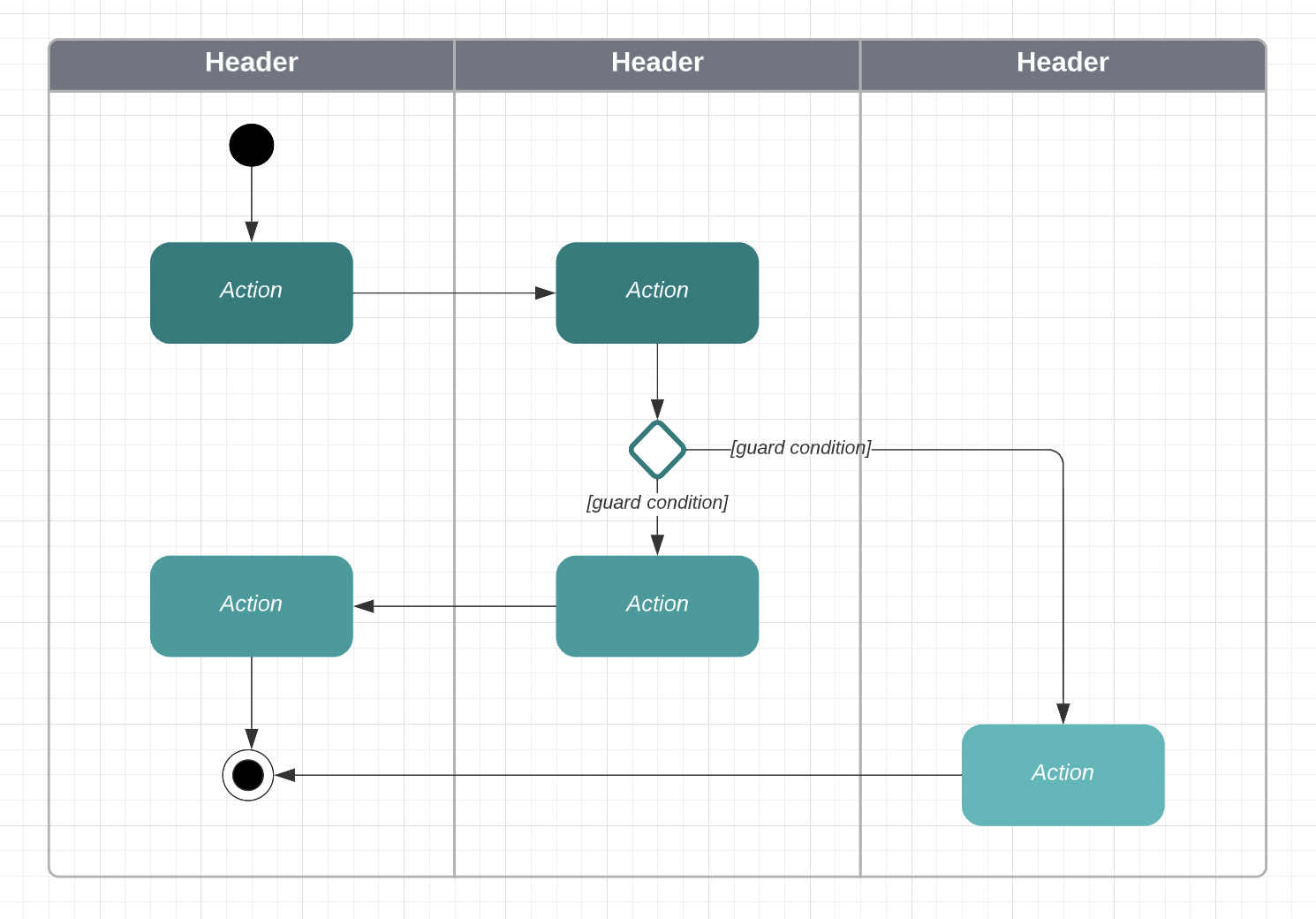

UML スイムレーン

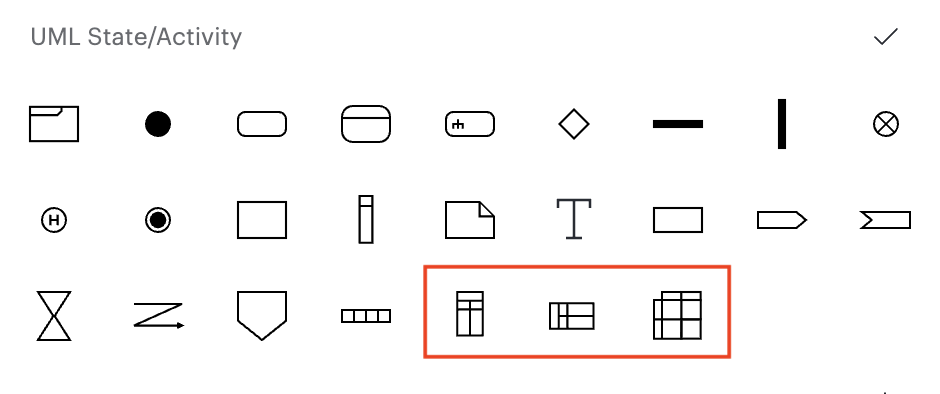

UML 図形ライブラリを使用して多次元スイムレーンを作成します。UML スイムレーンへのアクセスは以下の手順で行います。

1. ワークスペースの左上にある検索アイコン クリックしてください。
2. 図形を選択します。
3. 左パネル下部の「 Browse all 図形 」をクリックしてください。
4. UML図形ライブラリをクリックすると、展開追加オプションがあります。
5. 「UML State/アクティビティ」の横にあるボックスにチェックを入れてください。
6. [選択した図形を使用] をクリックします。
7. 左パネルの「UML State/アクティビティ」に移動し、多次元スイムレーンダイアグラムを選択します。


8. 図形をキャンバスにドラッグします。

クラシック Lucidchart エディターでUMLスイムレーンにアクセスするための詳細手順は、展開下のドロップダウンをご覧ください。
