線は作図に欠かせない要素です。そのため、Lucidchart では、できる限りシンプルで直感的な方法で線を操作できるようにしています。この記事では、線の追加、書式設定、カスタマイズの方法について詳しく説明します。

無料版	個人向け	チーム	エンタープライズ	FedRAMPの

図に線を追加

行を追加するには、次の 4 つの方法があります。

オブジェクトから手動でクリック&ドラッグする
オブジェクトから線と図形をすばやく追加する
[図形] メニューから線の図形をドラッグします
右クリックしてcanvasに直接追加

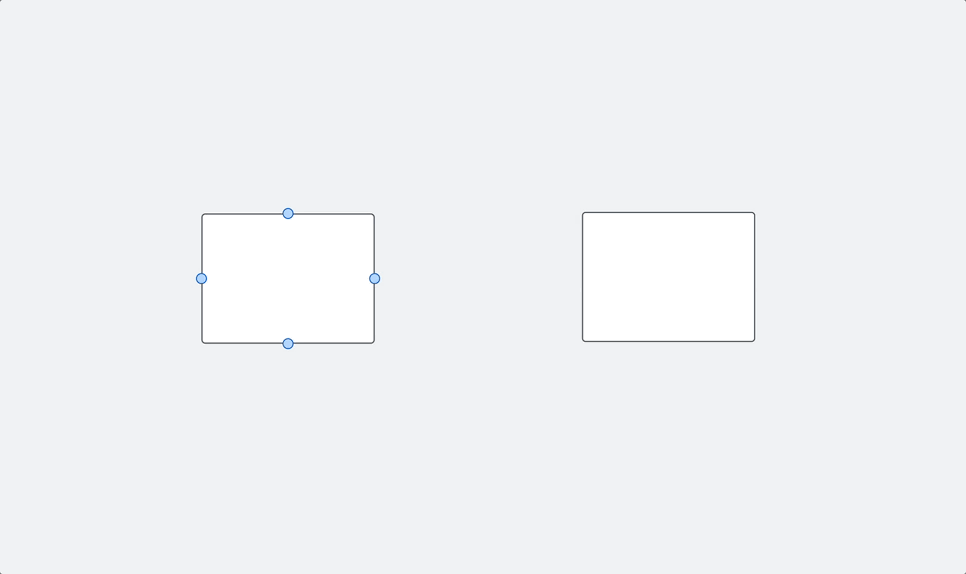

オブジェクトから線を手動で追加する

カーソルを図形に合わせます。
オブジェクトの側面から丸い赤いノードをクリックし、dカーソルをオブジェクトから離します。

空白のキャンバス上でマウスを離すと表示されるメニューから、同じオブジェクトや別のオブジェクトに線を接続し直したり、新しいオブジェクトを追加したりすることができます。


新しいオブジェクトを線に追加したくない場合は、キャンバス上の任意の場所をクリックして、図形の自動プロンプトウィンドウを終了してください。

図形の自動プロンプトウィンドウを無効にするには、以下の手順に従います。

右上のプロフィール画像またはイニシャルを選択して [アカウントの設定] を開きます。
画面左のメニューから [文書の設定] をクリックします。
Lucidchart タブを選択します。
[線の描画後の動作] を見つけます。
[何もしない] を選択します。

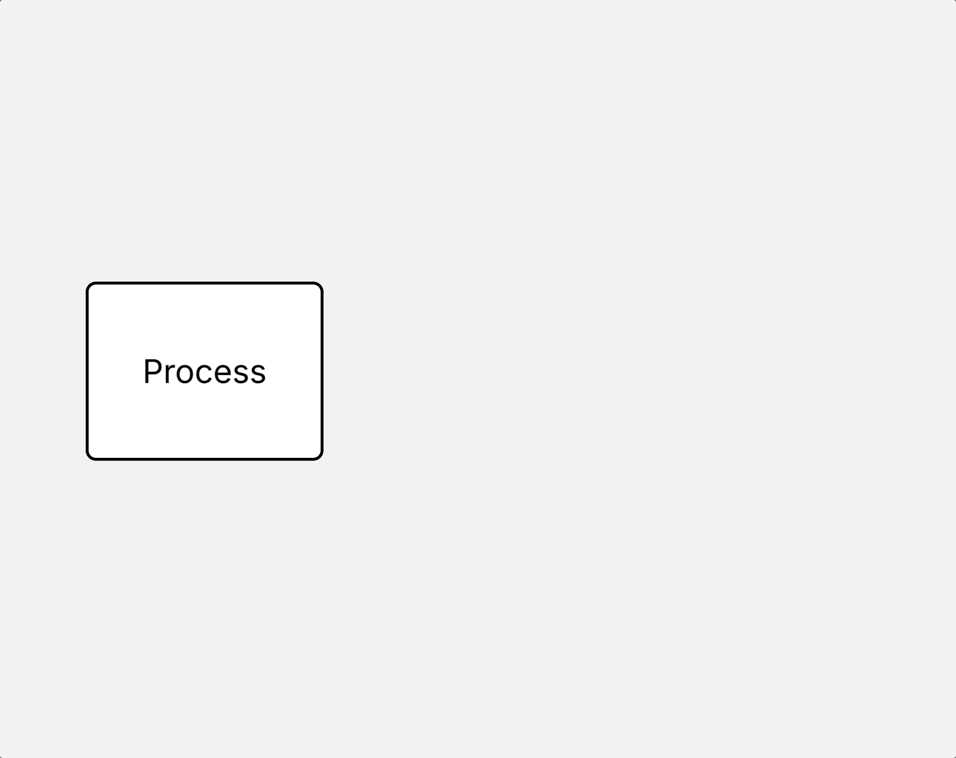

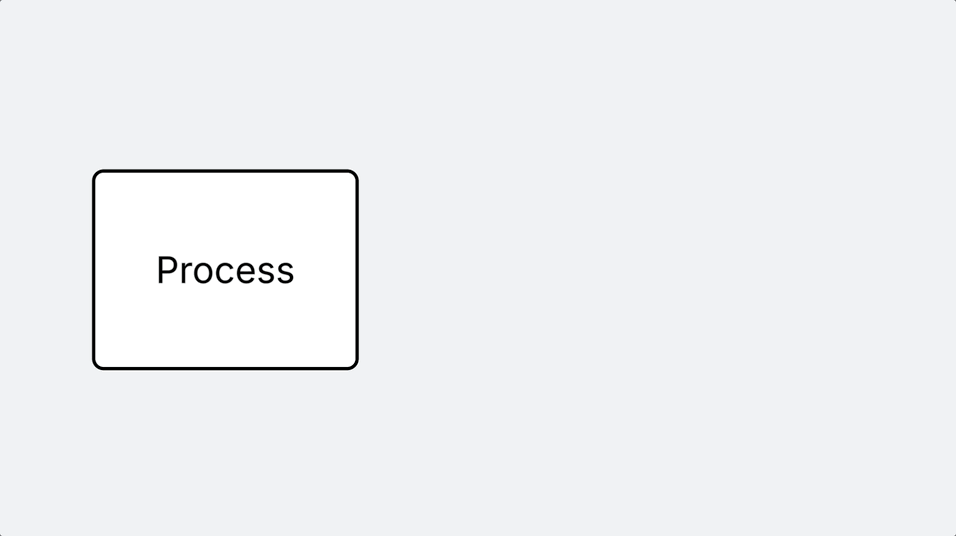

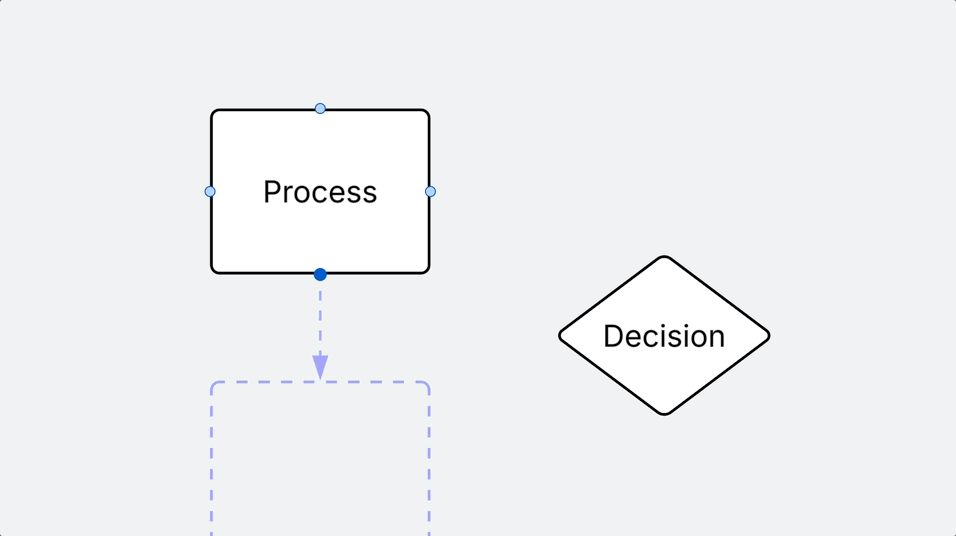

オブジェクトから線と図形をすばやく追加する

図形上の丸い赤いノードの上にカーソルを置きます。
表示されるプレビューで線と図形が追加される場所を確認します。
図形の上または周囲に表示される丸い赤いノードをクリックして、プレビューした線と図形を追加します。


先端： 使用可能なスペースがある場合、クリックした丸いノードの方向に新しい線と形状が追加されます。その方向に図形が既に存在する場合は、新しいブランチが作成されます。

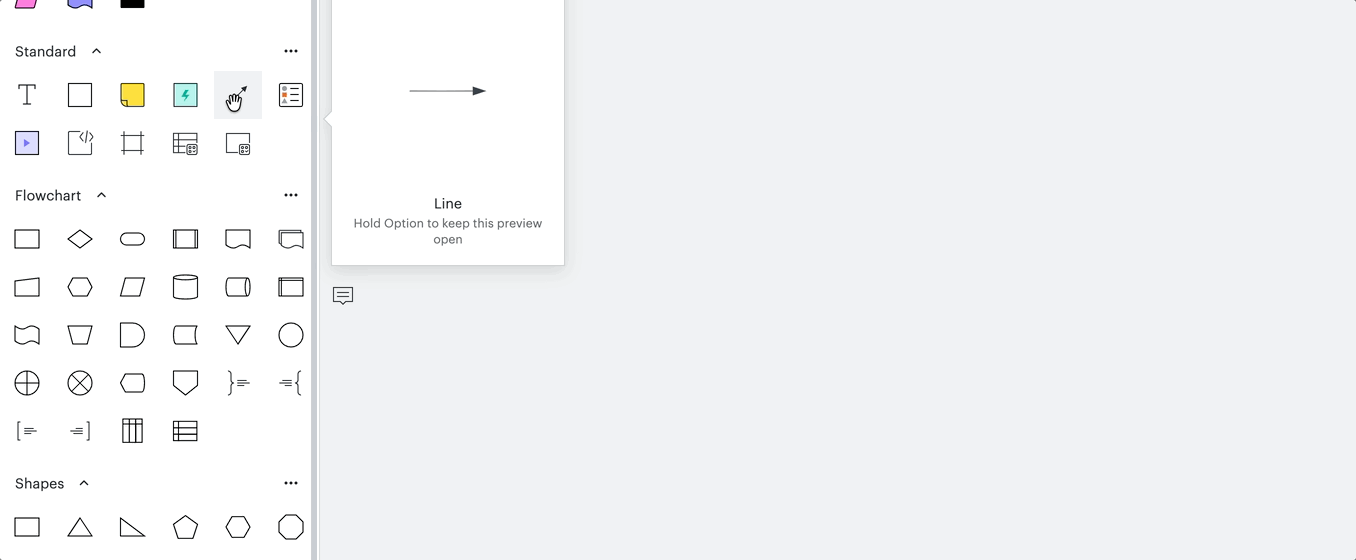

図形メニューから線を追加

図形メニューの[標準] セクションから線と矢印のアイコンをクリックしてドラッグします。
線そのものをドラッグして移動したり、終端をドラッグして線を延長します。

キャンバスに直接線を追加

キャンバス上で右クリックします。
表示されたメニューから [線を描画] を選択します。

その他のヒント :

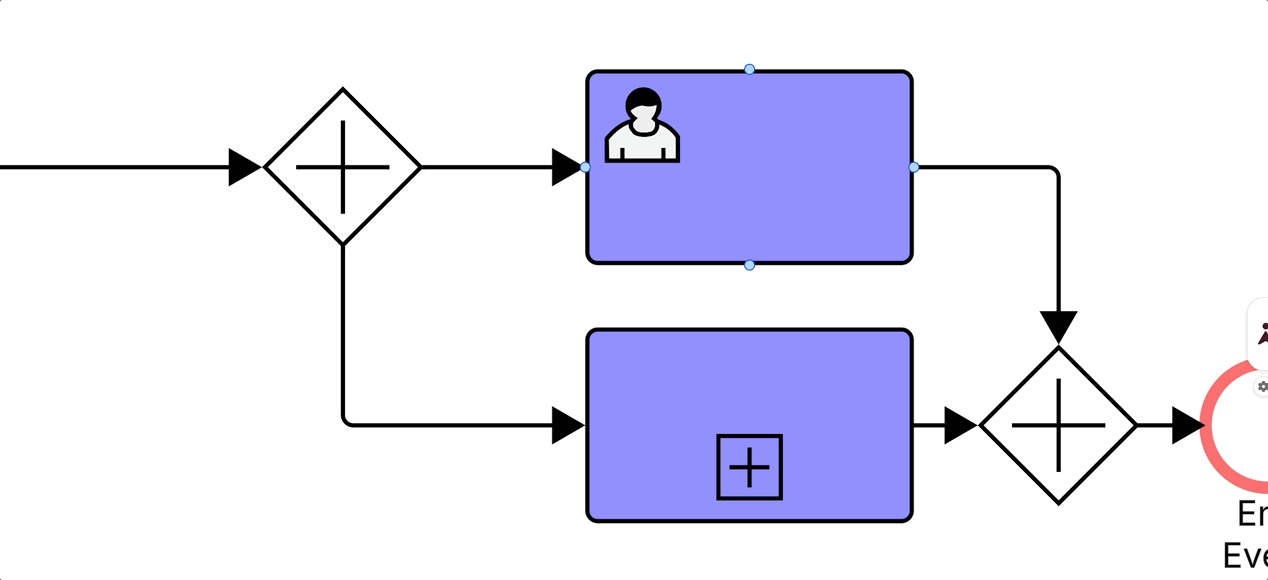

別のオブジェクトに線で接続されたオブジェクトを移動すると、オブジェクト間の接続が保持された状態で線も移動します。
線の描画時にキーボードの [Shift] キーを長押しすると、45度刻みの直線を描画することができます。
図形から独立して移動する線を作成するには、ドキュメント設定の「線の接続」をオフに切り替えます。

線の接続をオフにすると、新しい線を個別に移動できるようになり、図形に自動的に接続されなくなります。ただし、線の接続をオフにする前にすでに図形に接続されていた線は接続されたままになり、個別に移動することはできません。

線の書式設定と修正

Lucidchart では、線の外観を自在にコントロールできる線の書式設定オプションを多数揃えています。一重線に変更を加えるには、対象の線を選択してキャンバス上部の書式設定ツールバーから加えたい変更内容に対応するセクションを表示します。文書のデフォルトの線を設定するには、書式設定ツールバーからデフォルトの線を設定する前に線が選択されていないことを確認します。

線の図形

Lucidchart には、線図形の 4 つのオプションが用意されています。

直線
曲線
折れ線
双方向接続

新規文書に適用されるデフォルトの線の形状は折れ線に設定されています。つまり、線の方向は背景となるキャンバスのグリッドに対応しており、90度の角度でのみ折ることが可能です。

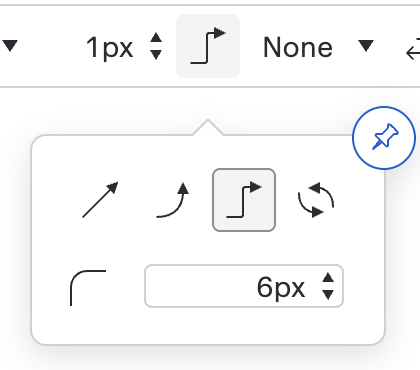

線の図形の変更は以下の手順で行います。

線を選択するか、キャンバスの背景上をクリックします。
書式設定ツールバーの [行オプション] アイコンをクリックします。
使用可能な線図形を 1 つ選択します。

折れ線図形を使用している場合は、線オプションウィンドウの「丸め」 Box でピクセルを上下の矢印を切り替えることで、線の角度に丸みを加えることができます。

線の色

線の色の変更は以下の手順で行います。

線を選択します (デフォルトに設定する場合はキャンバス上の任意の場所をクリックします) 。
クリック書式設定ツールバーから線の色アイコンを選択します。
表示される色見本ウィンドウから色を選択します。

カスタムの色を使用するには、色見本ウィンドウの下部にあるプラスアイコンをクリックします。ここから、色見本内のスペースを選択するか、カラースライダーを使用して、手動で色を選択できます。また、ドロップダウンメニューから Hex、HSB、RGB を選択することもできます。選択すると、HSB または RGB の値を調整したり、Hex コードを入力したりすることができます。

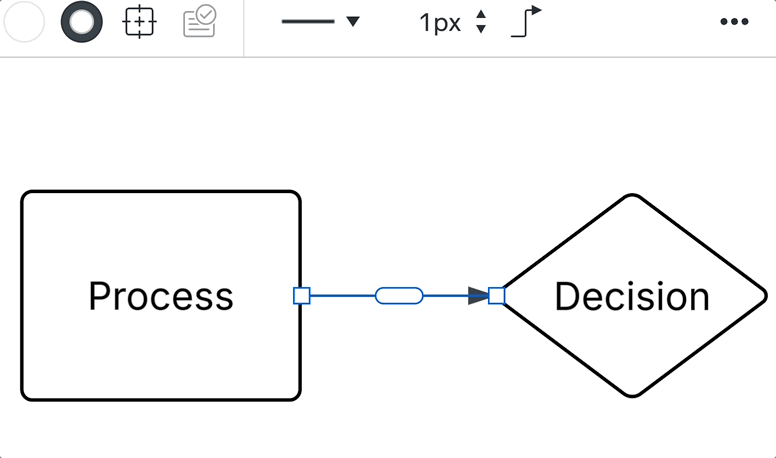

線の幅

線の幅の変更は以下の手順で行います。

線を選択します (デフォルトに設定する場合はキャンバス上の任意の場所をクリックします) 。
書式設定ツールバーの [線幅] ボックスの上下の矢印を切り替えます。

注 : Lucidchart では、0.5～10ピクセル (px) の線幅設定が可能です。入力された値は小数第2位で四捨五入されます。

線のスタイル

線のスタイルの変更は以下の手順で行います。

線を選択します (デフォルトに設定する場合はキャンバス上の任意の場所をクリックします) 。

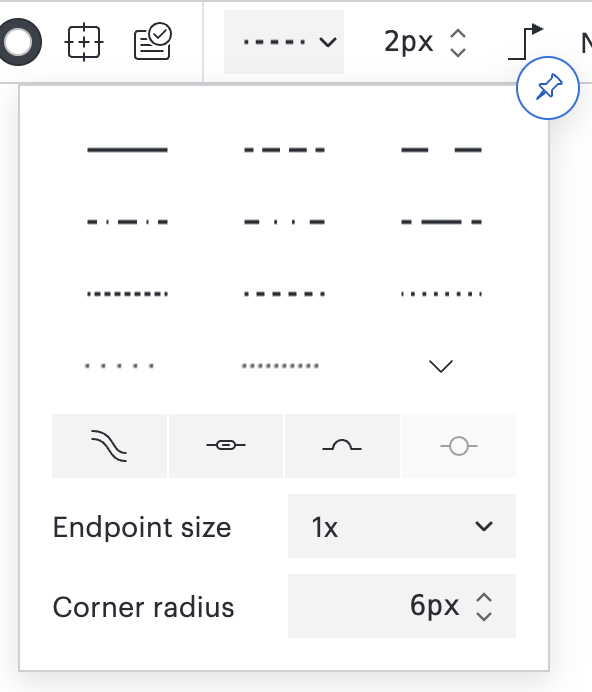

書式設定ツールバーの「線スタイル」ボックスをクリックすると、使用可能な線スタイルオプションが表示されます。
カーソルをさまざまな線スタイルに合わせると、図上でどのように表示されるかを確認できます。線種をクリックすると、変更が適用されます。

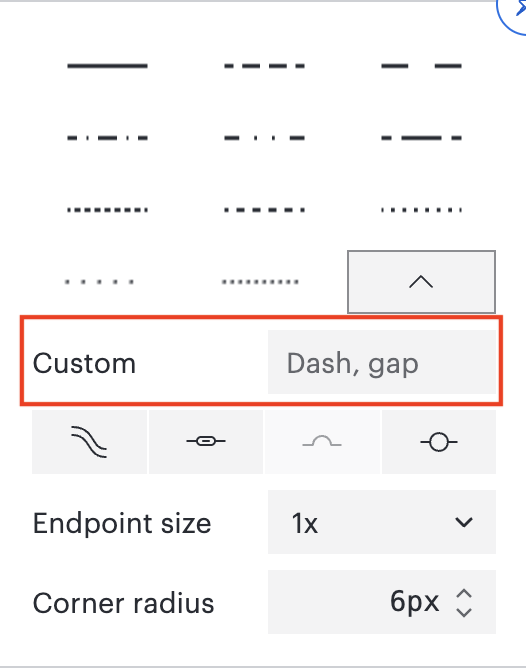

線のスタイルのオプションを追加するには以下の手順に従います。

個々の線を変更する場合は、このウィンドウの下部にある「DOUBLE」を選択して、線を2本の平行線に変えることができます。
選択した線が canvas上の別の線と交差する場合、「ジャンプ」を選択すると、他の線を飛び越えることができます。

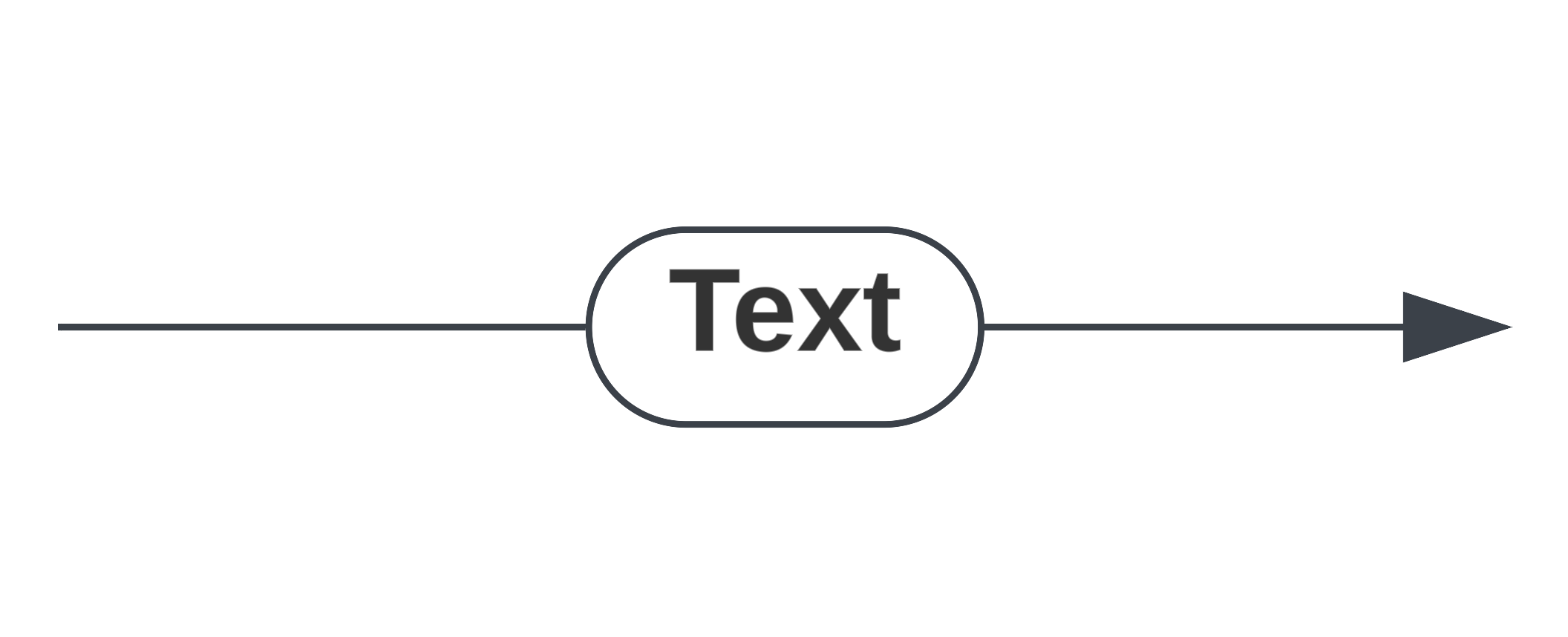

行にテキストがある場合は、「TEXT PILL」を選択して、テキストの周囲にピルを作成できます。
線にマーカーを追加するには、「マーカー」を選択して、線の中央に円を追加し、その上にテキストでラベルを付けることができます。

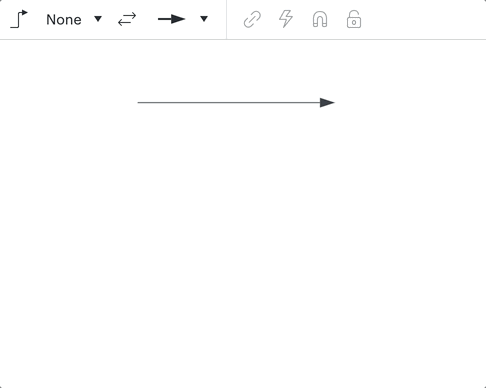

線の終点を変更

新規文書では、デフォルトの線の終点として実線の片矢印が含まれています。終点を変更するには、以下の手順に従います。

線を選択します (デフォルトに設定する場合はキャンバス上の任意の場所をクリックします) 。
書式設定ツールバーの左右にある [終点] ドロップダウンをクリックすると、利用可能なオプションが表示されます。
スタイルを選択します。

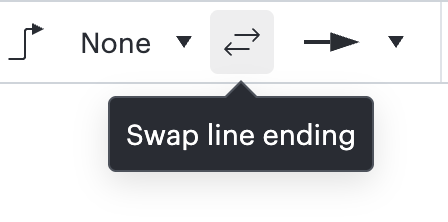

選択した線の終点を入れ替えるには、書式設定ツールバーの終点ドロップダウンメニューの横にある両矢印のアイコンをクリックします。

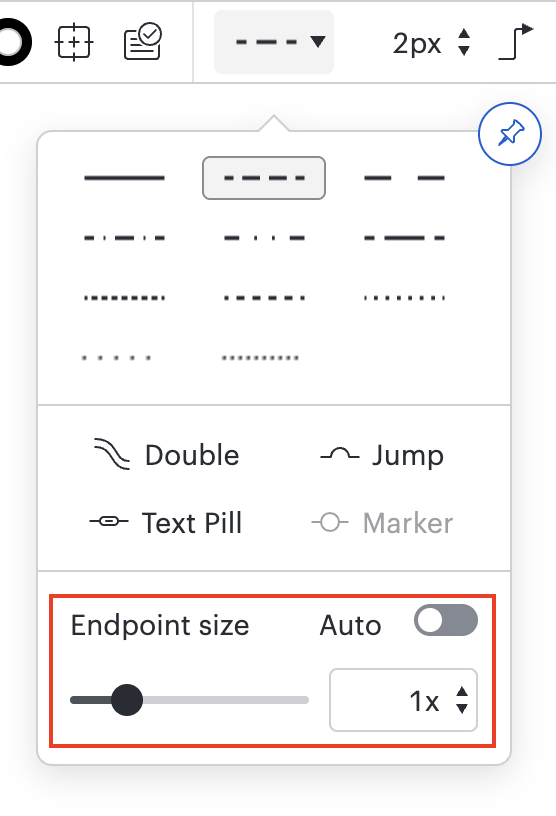

上のセクションで説明した線スタイルオプションを使用して、線の終点のサイズを調整できます。

詳細: ERD または UML で線の書式を設定する方法について詳しくは、 Lucidchart でエンティティ関係図を作成するをご覧ください。

線へのテキストの追加と修正

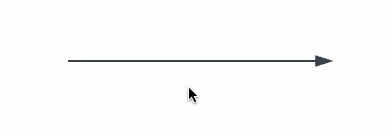

線にテキストを追加するには、以下の手順に従います。

線をダブルクリックします。
表示される [テキスト] ボックスに入力します。

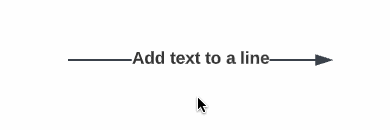

- テキストボックスをクリックしてドラッグすると、テキストを線の上下など、別の場所に移動できます。

線からテキストを削除するには、以下の手順に従います。

削除したいテキストをダブルクリックします。
テキストの末尾をハイライトするかカーソルを置きます。
キーボードの Delete (Macの場合) または Backspace (Windows の場合) キーを押してください。

線の経路の変更

折れ線のスタイルのオプションを追加するには以下の手順に従います。

線を選択します。
- 選択した線の各区間の中央にノードが表示されます。
- 選択された線の区間にカーソルを合わせると、その区間の4分の1地点に追加のノードが表示されます。
ノードをクリックしてドラッグすると、線の経路を変更することができます。

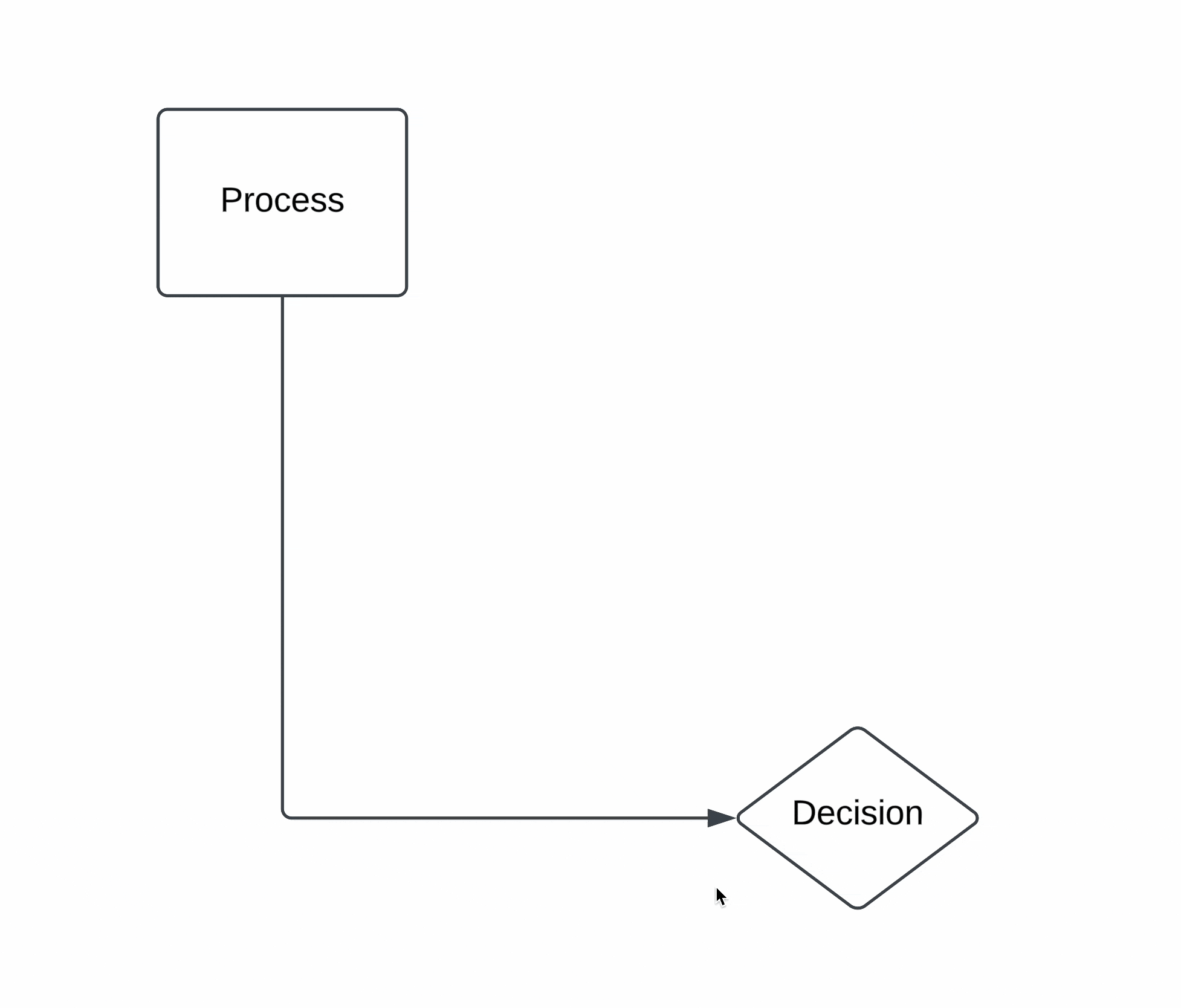

クリックしてドラッグした箇所がアンカーポイントとなり、ライン上に塗りつぶしの色で表現されます。
- このアンカーポイントは移動しません。個々のアンカーポイントをリセットする必要がある場合は、右クリックして[ジョイントの削除]を選択します。

ヒント:線全体をリセットして、すべてのアンカーポイントを削除できます。これを行うには、線を右クリックして「線をリセット」を選択します。

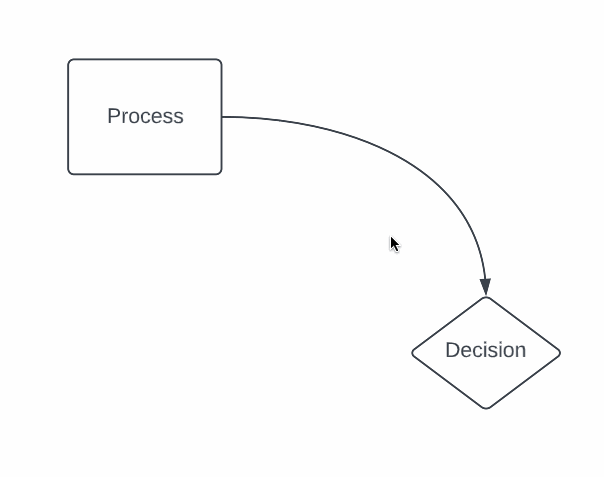

直線や曲線の経路を修正するには、以下の手順に従います。

線を選択します。
- 線の中央にノードが表示されます。
ノードをクリックしてドラッグすると、線に接続部が作成され、経路が変更されます。
- 線は2つの区間に分離され、両方の区間の中央にノードが追加されます。

線を修正して接続部を追加した後、接続部を右クリックして [接続部を削除] を選択すると、接続部を削除できます。

スマートラインの作成

スマートラインでは、2つのオブジェクト間の最も効率的な経路となるよう接続ポイントを自動的に調整します。ここでは、その作成方法を説明します。

オブジェクトから他のオブジェクトへ線をドラッグします。
対象のオブジェクトの境界線に到達したら、オブジェクトがハイライトされるまでカーソルをそのまま保ちます。
ハイライトが消える前にカーソルを放します。
