Lucidchart のフロアプラン機能を使えば、自宅、オフィス、イベント会場、その他の建物に合わせてカスタムフロアプランを作成できます。テンプレートから始めるか、Lucidchart のフロアプラン図形ライブラリを使ってゼロから作成できます。

無料版	個人向け	チーム	エンタープライズ	FedRAMP

利用開始

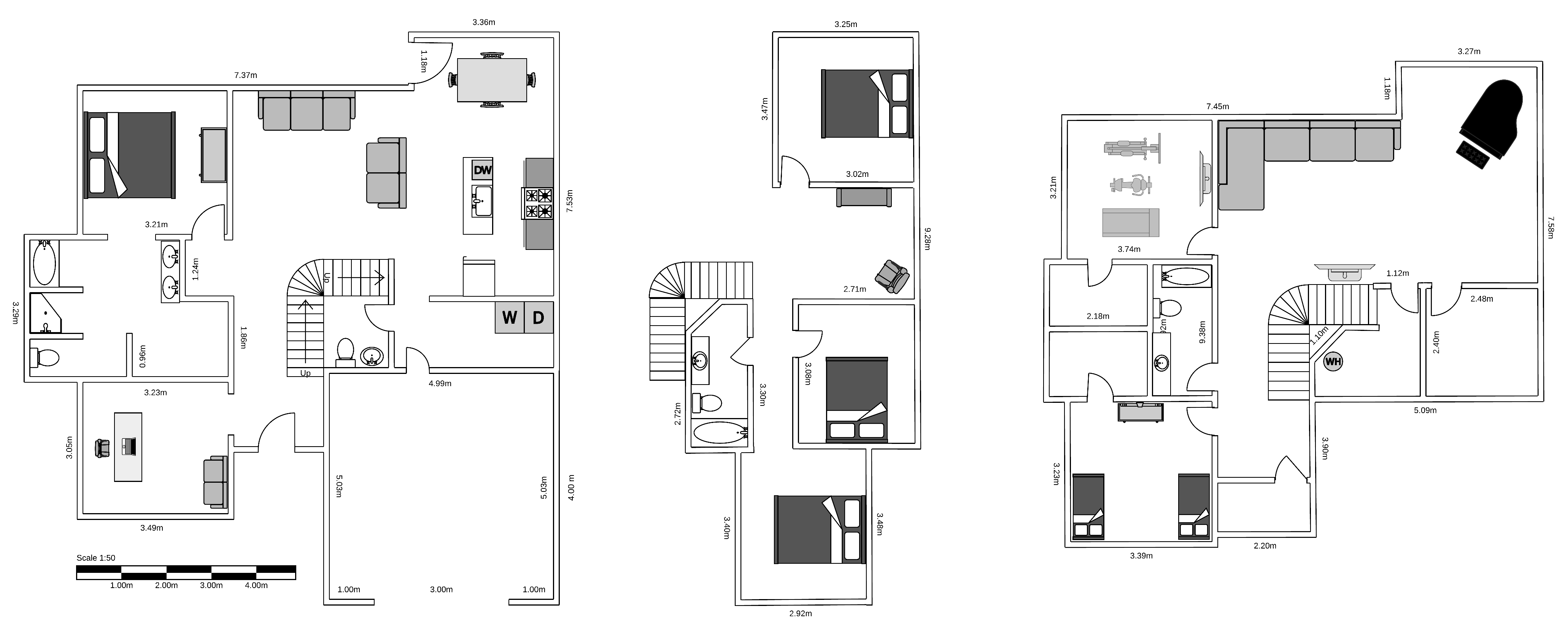

Lucidchart のフロアプラン図形ライブラリとテンプレートは、設計する建物のタイプに関係なく、フロアプランのカスタマイズに役立つ強力なツールを提供します。例えば、下の画像は、フロアプランの図形を使用してゼロから作成した複数階の家を示しています。

テンプレートから作図を開始

Lucidchart で作成済みのフロアプランテンプレートから始めるには、以下の手順に従います。

Lucidchart 文書を開きます。
クリック主ツールバーからワークスペースの左端にあるテンプレート一覧アイコン。
左上隅の検索バーで「フロアプラン」を検索します。
カーソルをテンプレートに合わせます。
- [プレビュー] をクリックすると、テンプレートの大きな画像が表示され、選択できます。
- [挿入] をクリックしてテンプレートを文書に挿入します。

空白のキャンバスから作図を開始

フロアプランをゼロから作成するには、次の手順に従ってフロアプラン図形ライブラリを開きます。

Lucidchart 文書を開きます。
ワークスペースの左側にある図形メニューの下部にある [他の図形] をクリックします。
- キーボードの「M」を押すこともできます。
左側の [標準ライブラリ] で、[フロアプラン] の横にあるボックスにチェックを入れます。
- [フロアプラン] カテゴリーで利用可能なすべての図形ライブラリを閲覧します。図形メニューに追加したくない図形ライブラリの隣にあるボックスのチェックを外します。
パネルの右下隅にある [選択した図形を使用] をクリックします。

左側の図形メニューからキャンバスにフロアプラン図形をドラッグできるようになりました。

文書設定を最適化

フロアプランの構築とカスタマイズを快適に行うには、すべての [スナップ] 設定を無効にすることをお勧めします。これは以下の手順で行います。

ワークスペース上部のメニューバーから [ファイル] メニューを開きます。
[文書の設定] をクリックします。
表示されるパネルの左側にあるメニューから [グリッドとスナップ] を選択します。
次の設定をオフに切り替えます。
- オブジェクトへスナップ
- オブジェクトをグリッドにスナップ
- ガイドへスナップ

これらの設定を無効にすると、フロアプランの図形をより正確に移動できます。

フロアプラン図形の追加とカスタマイズ

キャンバスへのフロアプラン図形の追加は、Lucidchart の他の図形と同じように、図形メニューから図形を選択してワークスペースにドラッグして行います。これらの図形は、特に壁やドアなど、他の Lucidchart 図形とは動作が異なる場合があります。フロアプラン図形の操作の詳細については以下のセクションをご覧ください。

部屋

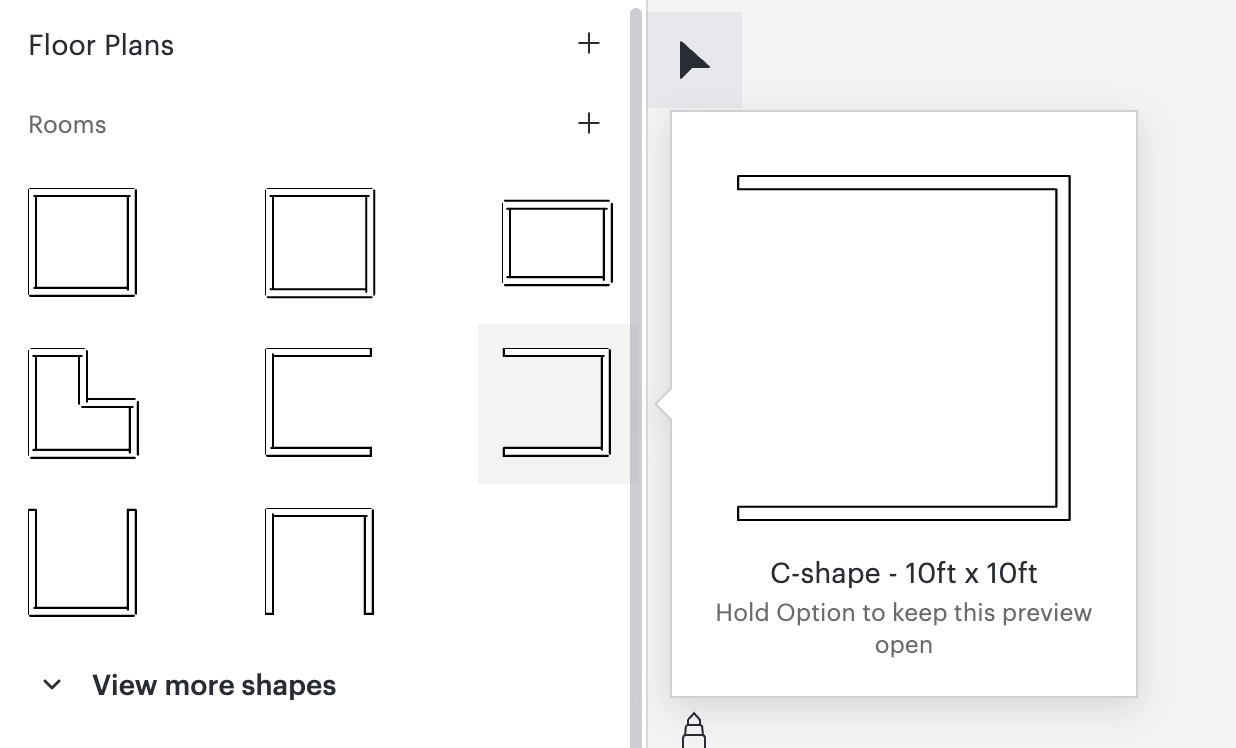

空白のキャンバスにフロアプランを構築する場合、「部屋」図形から始めるのが最も簡単な場合があります。部屋図形ライブラリには、複数の部屋のサイズと図形があります。部屋を追加するには、部屋を選択してキャンバスにドラッグします。

部屋は複数の「壁」図形で構成されており、同じように動作します。壁図形の操作の詳細については、次のセクションを読み進めてください。

壁

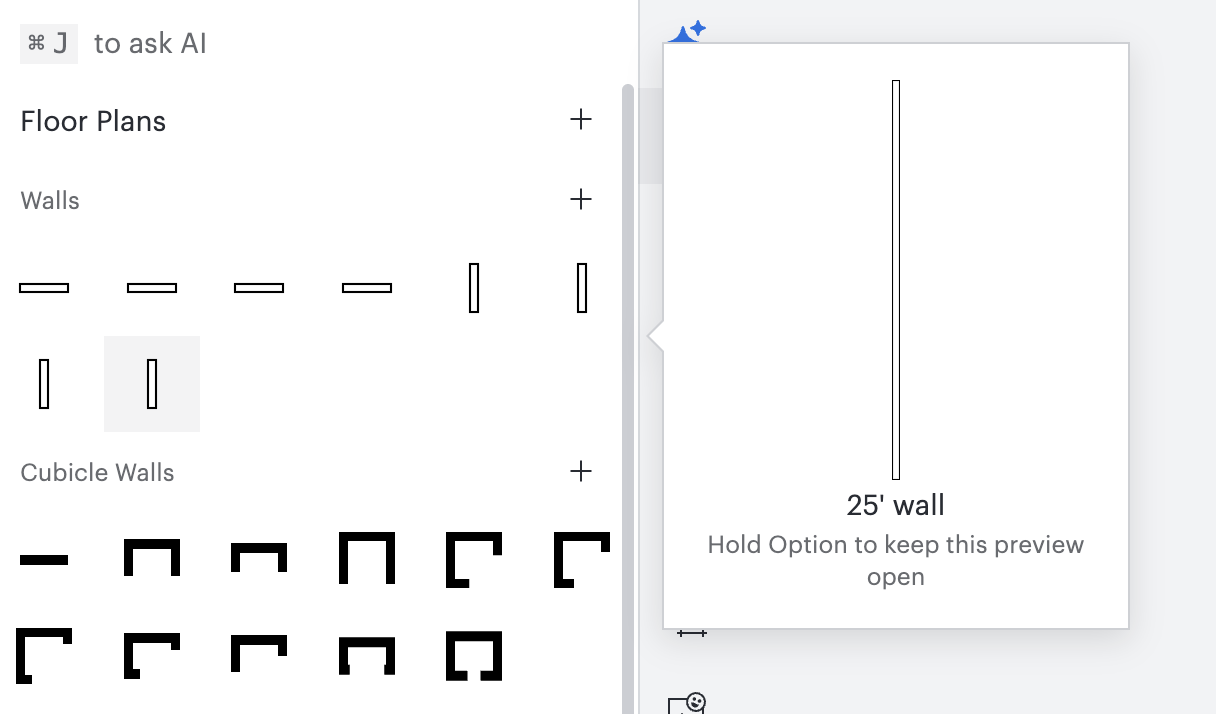

部屋と同様に、壁をキャンバスに追加するには、壁図形ライブラリから壁を選択し、キャンバスにドラッグします。壁図形ライブラリには、方向とサイズに応じて選択できるさまざまなオプションがあります。

壁がキャンバス上に配置されたら、サイズ、方向、測定表記をカスタマイズできます。

サイズや方向の変更
壁のサイズや方向を変更するには、壁の両端にある紫色のドットをクリックして、キャンバス上の新しい位置にドラッグします。

壁の寸法をカスタマイズ
壁の横に表示される測定値は、フロアプランのニーズに合わせて移動または非表示にすることができます。測定値を移動するには、測定値をクリックして新しい場所 (壁の反対側を含む) にドラッグします。

測定値を非表示にするには次の手順に従います。

キャンバス上の壁を右クリックします。
メニューの上部にある [壁のオプション] にカーソルを合わせます。
[長さを非表示] を選択します。

注意 : 壁が別の壁に取り付けられている場合、壁の側の測定値が表示されます。内壁には、外壁とは異なる計測値が表示されます。

壁を別の壁に取り付ける
個々の壁を操作する場合は、壁を互いに取り付けて部屋を作成できます。壁の測定の精度に影響を与える可能性があるため、これを行うことをお勧めします。

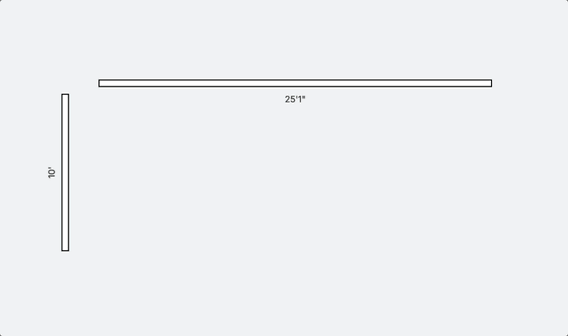

1つの壁を別の壁に取り付けるには、ある壁のコーナーを別の壁のコーナーの上にドラッグします。例については、以下を参照してください。また、この例は、壁の測定値が壁の内部または外部に固有であることも示しています。


ヒント : 壁を別の壁に取り付けるのが難しい場合は、壁をドラッグする前にズームインしてみてください。これにより、より正確な動きが可能になります。

ドアと窓

フロアプランの壁にドアや窓を追加するには、次の手順に従います。

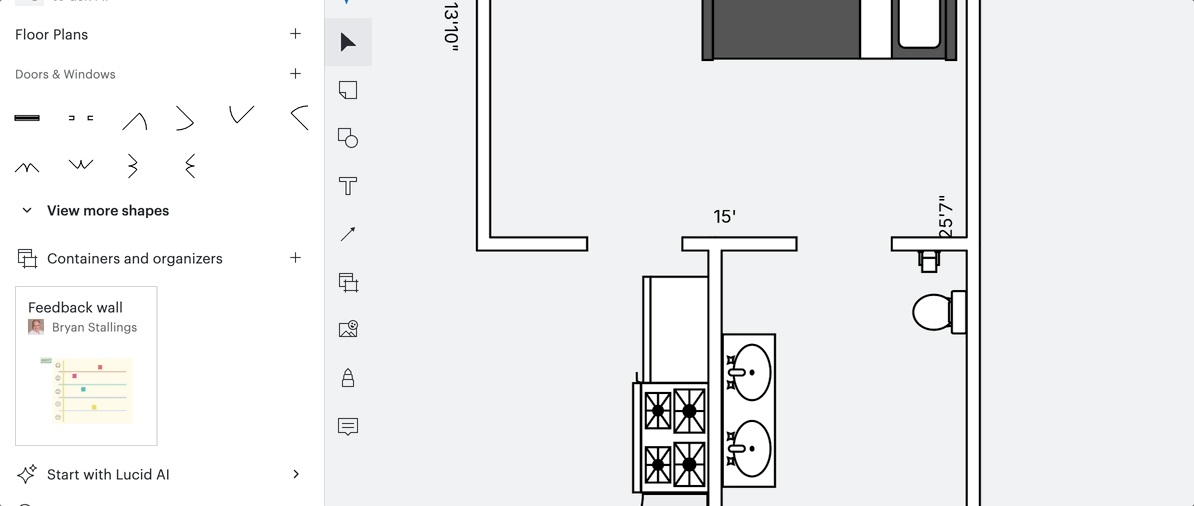

ドア＆窓図形ライブラリからオプションを選択します。
選択内容を壁にドラッグします。

ドアや窓が自動的に壁に取り付けられます。取り付け後にドアや窓のサイズを変更したり、移動したりできます。

ドアを選択するときは、ドアの開口部が正しい方向を向いているドアを選択してください。ドアを壁に追加した後、ドアの図形の中央にある紫色の四角形をクリックして壁の反対側にドラッグすると、ドアを壁の反対側に移動できます。

全長と分割長の切り替え

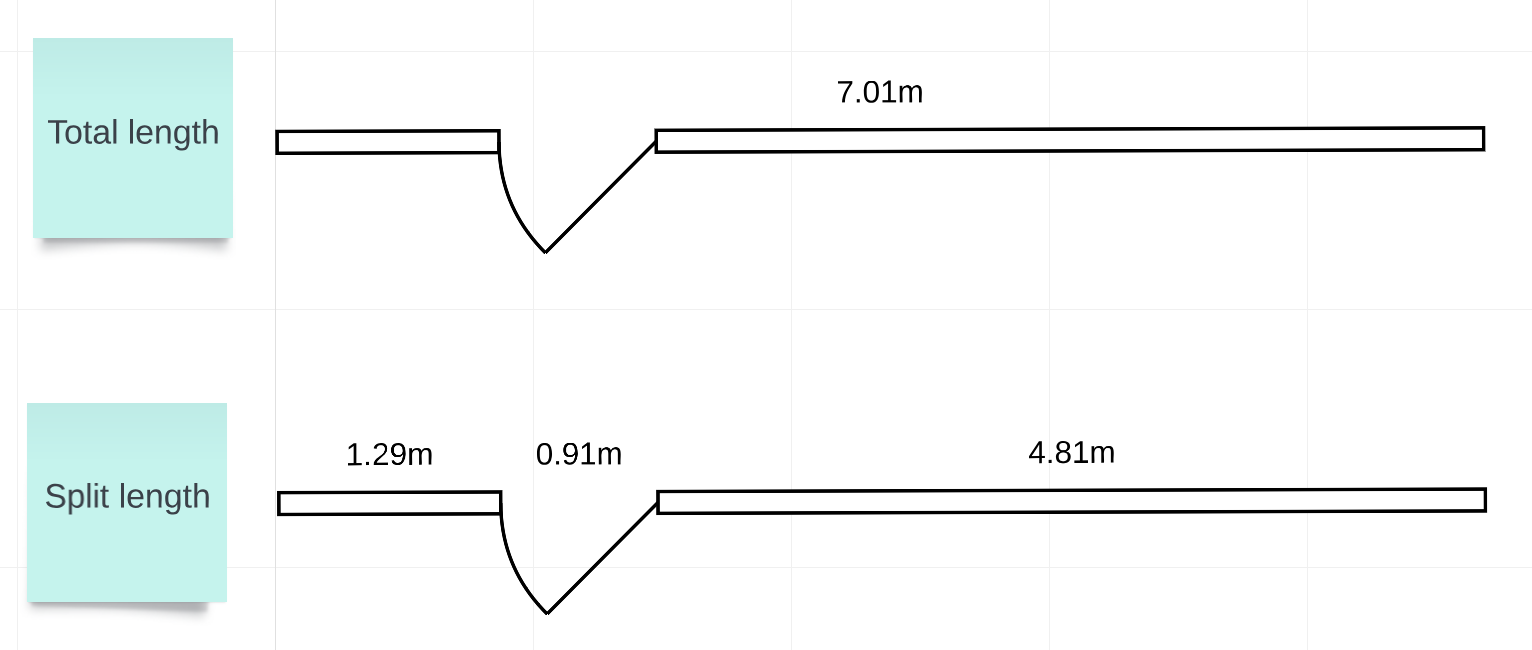

壁にドアまたは窓を追加する場合、壁全体の全長を表示するか、各部分の長さを表示するかを選択できます。これは以下の手順で行います。

ドアまたは窓のある壁を右クリックします。
メニューの上部にある [壁のオプション] にカーソルを合わせます。
[長さを分割] または [全長] を選択します。

追加オブジェクト

Lucidchart のフロアプラン図形ライブラリには、階段、キャビネット、キュービクル、家具、電化製品など、さまざまなオブジェクトを追加できます。

詳細情報 : 探している特定のフロアプランの図形が見つからない場合は、カスタム図形として追加できます。詳しくは、Lucidchart の図形ライブラリの記事をご覧ください。

縮尺ツールを使用

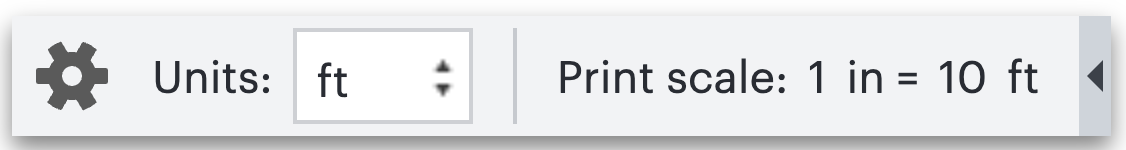

使用可能なフロアプラン図形ライブラリを1つ以上開くと、ワークスペースの左下に縮尺ツールが自動的に表示されます。歯車アイコンをクリックして、ツールバー全体を表示または非表示にできます。このツールは作成のみに使用でき、エクスポートされたバージョンのフロアプランには表示されません。

このツールを使用して、フロアプランのスケールを設定し、測定単位を変更します。縮尺ツールのオプションを変更すると、それに応じて Lucidchart 文書のサイズが調整されます。

詳細情報 : 縮尺の寸法を変更すると Lucidchart 文書にどのような影響があるかについては、このコミュニティ投稿のヒント #7 の例をご覧ください。

「拡大縮小」図形を追加

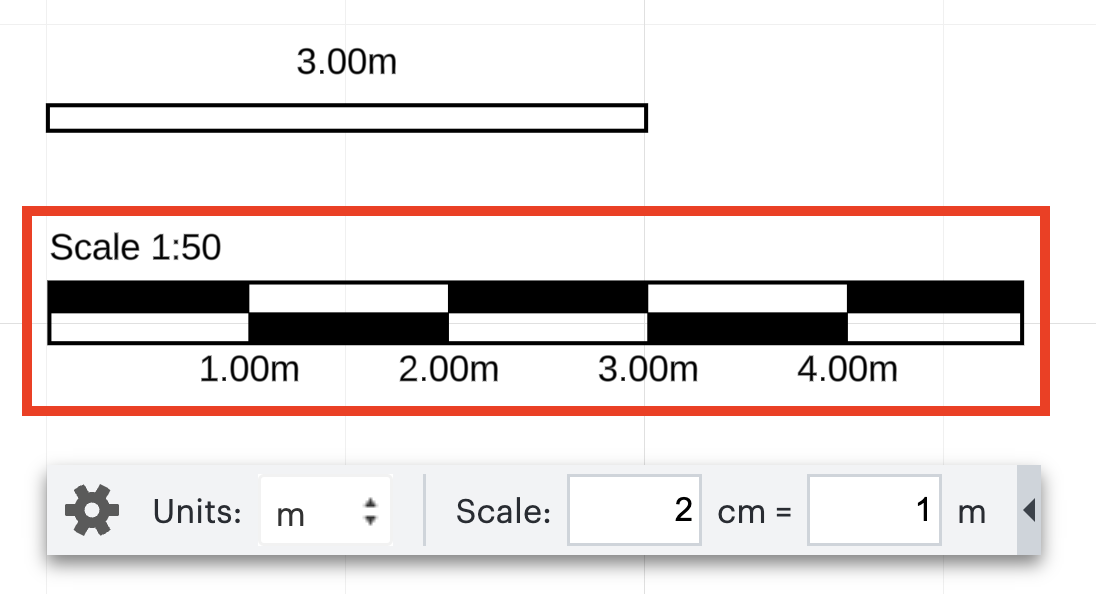

エクスポートされたバージョンのフロアプランに表示されるスケールを追加したり、フロアプランを作成する際の参照として使用したりするには、測定図形ライブラリにある「拡大縮小」図形を追加します。前のセクションの縮尺ツールを調整すると、それに応じてこの図形が自動的に調整されます。

リソース

この機能の詳細については、以下の追加リソースをご覧ください。このリソースは英語でのみ利用できます。

コミュニティの投稿
Lucidchart でフロアプランを作成するためのヒント🚧

よくある質問 (FAQ)

フロアプランの壁の厚さは変更できますか？
いいえ。 Lucidchart のフロアプランの壁の厚さは固定されており、変更できません。

フロアプランの図形の特定の測定値を手動で入力できますか？
いいえ。フロアプラン図形の測定値を指定する方法はありません。ただし、回避策として、カスタムの測定値を含むカスタム図形を追加することはできます。

壁の寸法をカスタム入力できますか？
いいえ。壁の測定値は、文書の縮尺と壁のサイズに基づいて自動的に入力されます。回避策として、測定値を非表示にし、カスタム測定値を含むテキストボックスを追加できます。

既存のファイルから編集可能なフロアプランをインポートできますか？
いいえ。 Lucidchart でフロアプランを再作成するプロセスを迅速化するには、このコミュニティの投稿のように、既存のフロアプランの画像を挿入し、Lucidchart のレイヤーを使用してその上をトレースします。
