Lucidchart のプロセス図に CSV をインポートすれば、データセットからフローチャートをすばやく作成できます。 この記事では、データを書式設定し、インポートして図を生成する手順について説明します。
この機能は実験的なものです。一部の機能が期待通りに動作しない可能性があります。
プランの利用可能: 無料、個人、チーム、エンタープライズ。
- FedRAMPアカウントで利用可能です。
- アカウントで利用可能な内容については Lucid Plans の記事、またはアップグレードの手順については Lucid Plans の記事をご覧ください。
データの設定
データをインポートする前に、CSV が次の要件を満たしている必要があります。
- 必要な列がすべて含まれる。
- 各行に一意の ID がある。
- サポートされている図形のみが使用されている。
- 図形と図形ライブラリのスペルと大文字と小文字が正しく表記されている。
ヒント : 適切にフォーマットされたデータの例を表示するには、ここをクリックしてサンプル .csv ファイルをダウンロードしてください。
例
以下のセクションの例を参照して、正しい書式設定を確認してください。

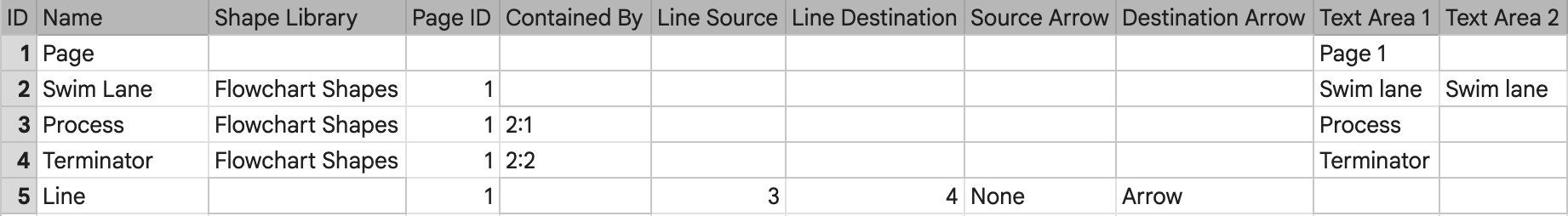

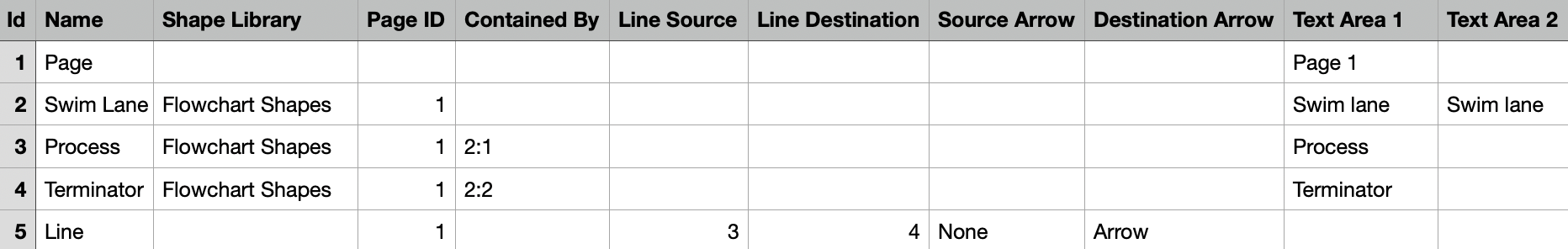

入力

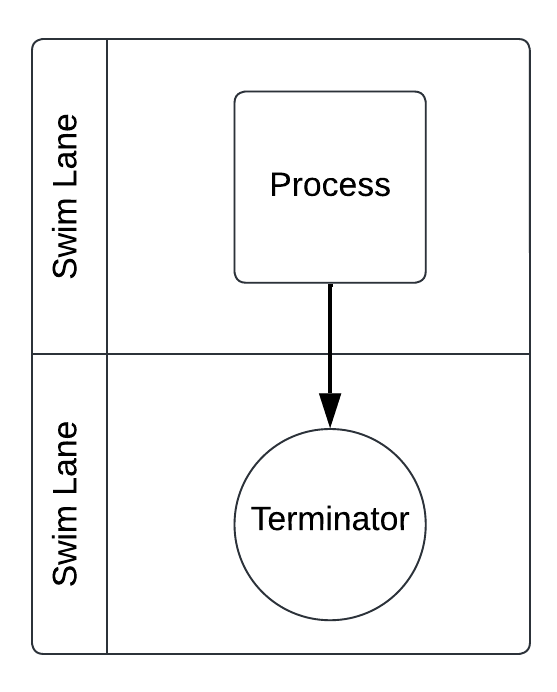

出力
必須の列
CSV ファイルをフォーマットする際には、次の列が必要です。
- ID
- 名前
- 図形ライブラリ
- ページ ID
- コンテナー
- テキストエリア 1
これらの各列の詳細については以下のセクションを参照してください。
ID
ファイルのすべての行に一意の ID が必要です。 「1」から始めて、新しい行ごとに数を足すことをお勧めします。
名前
この列は、インポートするオブジェクトのタイプを識別するためのものです。 以下のタイプを含められます。
- ページ
- 線
- サポートされている図形
- 図形の場合は、「プロセス」や「スイムレーン」など、一意の図形オプションの名前を入力する必要があります。 サポートされている図形の一覧については以下のセクションを確認してください。
図形ライブラリ
ファイルに含まれるサポート対象の各図形には、その図形ライブラリの名前を含める必要があります。 サポートされているほとんどの図形は「フローチャート図形」ライブラリから取得されます。
ページ ID
各図形と線に、その図形と線が属するページ番号の一意の ID を示す必要があります。 上記の例では、すべてのオブジェクトが1ページ目にあることが示されています。
コンテナー
[コンテナー] は必須の列ですが、スイムレーンなど、コンテナー図形内に存在する図形のデータのみを設定します。
基本コンテナーの場合、この列にはコンテナー図形の ID のみが含まれます。 スイムレーンの場合、列には最初にスイムレーン図形の ID が表示され、その後にコロン (:) と図形が表示されるスイムレーン行が表示されます。
上の例では、「2:1」は「Process」図形がスイムレーンの1行目 (ID #2) に含まれていることを示し、「2:2」は「Terminator」図形がスイム レーンの2行目に含まれていることを示します。
テキストエリア 1
この列は必須ですが、データセット内の項目にテキストが含まれている場合にのみ、データを含める必要があります。 ページの場合には、この列はページのタイトルとして使われます。図形と線の場合には、この列は図形内または線上のテキストを示すために使用されます。
省略可能な列
以下の列は、プロセス図インポート用のデータを設定する際のオプションです。
- 線の始点
- 線の終点
- 始点の矢印
- 終点の矢印
- テキストエリア [n]
これらの各列の詳細については以下のセクションを参照してください。
線の始点/線の終点
この列は、データセット内のすべての「線」行に必要で、線の起点となる図形の ID と線の終点となる図形の ID を含める必要があります。 図形が線の終点とならない場合には、この列は空欄のままとします。
始点の矢印/終点の矢印
この列は、データセット内のすべての「線」行に必要で、次のいずれかのオプションを含める必要があります。
- なし
- 矢印
- 開いた矢印
- 中空矢印
これは、始点と終点における線の終点のスタイルを示します。
テキストエリア [n]
図形または線に複数のテキストエリアが含まれている場合、この列にそれらのテキストを含める必要があります。 データセットには、必要な数の「テキストエリア」列を含めることができます。
サポートされている図形
プロセス図のインポートでは、ページ、線、および「フローチャート図形」ライブラリの図形の一部がサポートされています。 次の図形がサポートされています。
- スイムレーン
- インポートでは水平スイムレーンのみがサポートされていますが、キャンバス上で手動で調整できます。
- プロセス
- 判断
- 端子
- 書類
- 準備
- データ（I/O）
- データベース
- 遅延
- 結合子
- 論理和
- 表示
- ノート
上記の図形を結ぶ線もサポートされています。
注意 : インポートは、図形と図形ライブラリの名前が大文字と小文字を含めて上記のとおりに表示される場合にのみ正しく機能します。
データをインポート
データが適切にフォーマットされたら、次の手順に従ってプロセス図を Lucidchart にインポートします。
- Lucidchart 文書を開きます。
- 左側の [図形] パネルの下部にある [データをインポート] をクリックします。
- 表示されるパネルの左側にあるナビゲーションメニューから [プロセス図] を選択します。
- [データをインポート] をクリックします。
- デバイスから CSV ファイルを選択します。
- [インポート] をクリックします。
プロセス図が Lucidchart 文書に表示されます。
よくある質問 (FAQ)
CSV ファイルのプロセス図に適用するテキストや図形のスタイルは指定できますか？
いいえ。 CSV ファイルにフォントや色などのスタイルや書式を追加することはできません。
図が想定どおりに表示されないのはなぜですか？
Lucidchart はデータを解釈して可能な限り論理的に図を作成しますが、場合によって、特に複雑なデータセットでは、線、図形やテキストが重複して表示される場合があります。 このような場合は、必要に応じてキャンバス上のオブジェクトを手動で調整できます。
