AWSコストモデリング (ベータ版) を使用すると、AWS のコスト情報を Lucidchart の図にすばやく追加して、アーキテクチャに関する意思決定を改善し、財務承認プロセスを合理化できます。詳細については、この記事をお読みください。

このベータ版機能は、Lucidchart エディター内の AWS 2019 図形ライブラリでのみ利用でき、Lucidscale クリエイターライセンスと Lucidchart ライセンスを持つユーザーのみが利用できます。料金は AWS 料金表 API から直接取得されます。 Lucidは、価格を最新の状態に保つために、毎日価格を引き出します。

コストモデリングへのアクセス

Lucidchart でコストモデリングにアクセスするには、AWS Architecture 2019 図形ライブラリを追加してから、それらにコストを追加する必要があります。詳細については、以下をお読みください。

AWS アーキテクチャ 2019 シェイプライブラリを追加する

AWS Architecture 2019 図形ライブラリをドキュメントに追加するには、以下のステップに従います。

Lucidchart 文書を開きます。
エディターの左端にある [図形] メニューの下部にある [ その他の図形 ] をクリックします。
「AWS アーキテクチャ 2019」のチェックボックスをオンにします。
[ 選択した図形を使用] をクリックします。

AWS 2019 図形にコストを追加する

AWS アーキテクチャ 2019 シェイプにコストを追加するには、次の手順に従います:

AWS アーキテクチャ 2019 図形ライブラリからキャンバスに図形をドラッグします。
右側のパネルを開きます。
[ データ] タブを選択します。

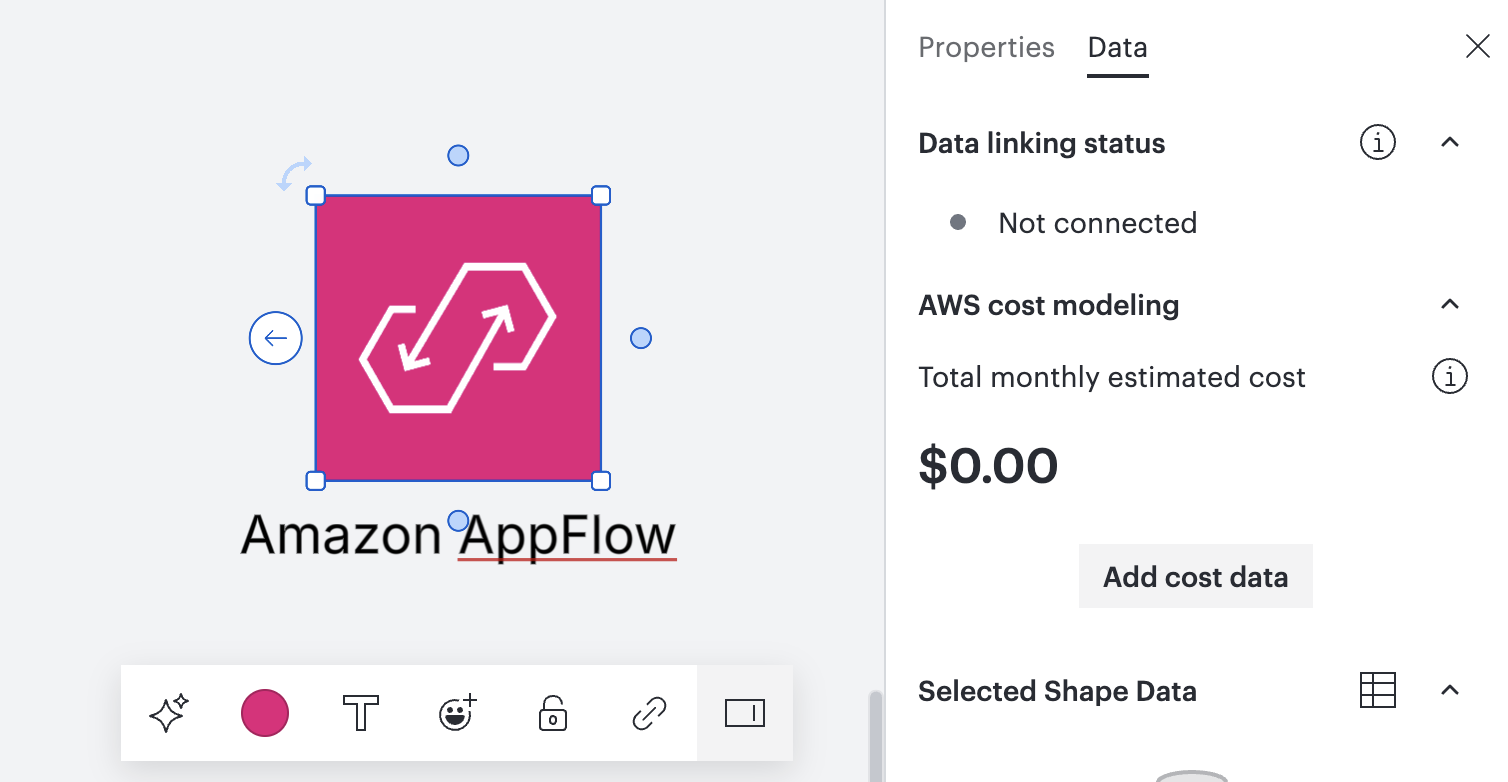

[コスト分析 (ベータ)] セクションで [AWS コストデータの追加] をクリックします。

Lucidchart でコストデータを追加する AWS コストモデリング.png

または、AWS Architecture 2019 図形ライブラリから図形を右クリックし、[AWS コストデータの追加] を選択することもできます。

サポートされているサービスのコストを計算する

特定のリソースのコストを計算するには、通常、(1) 正しい SKU の選択と、(2) リソースの割引、価格モデル、および使用状況の詳細の構成の 2 つの手順が含まれます。

正しい SKU を選択する

正しいSKUを見つけるには、常にサービスのドロップダウンで正しいサービスを選択することから始まります。サポートされているサービスの一覧を以下に示します。サポートされていないサービスの場合、またはその他の外部コストやその他のコストを見積もる場合は、サービスのドロップダウンで [カスタム] を選択できます。

注: このリストのサービスは、AWS 料金表 API に表示される順序で記述されています。

サポートされているサービス:

AWS Glue
AWS Lambda
AWSキューサービス
AWSSecretsManager
AWSトランスファー
アマゾンアピゲートウェイ
アマゾンアプリストリーム
Amazon CloudFront
Amazon Cognito
Amazon DynamoDB
Amazon EC2
Amazon ECS
Amazon EFS
Amazon ES
Amazon ElastiCache
アマゾンFSx
Amazon RDS
Amazon Redshift
Amazon Route 53
Amazon S3
Amazon SNS
アマゾンセージメーカー
アマゾン州
アマゾンエキス
理解する

選択した図形によっては、[サービス] ドロップダウンが既定で対応する値になる場合があります。さらに、一部の図形には、既定で SKU を選択するだけでなく、他のフィルターが自動的に含まれます。この良い例は、"r5" EC2シェイプです。この図形にコストを追加すると、モーダルは自動的にフィルター処理され、「r5」カテゴリのSKUのみが表示されます。

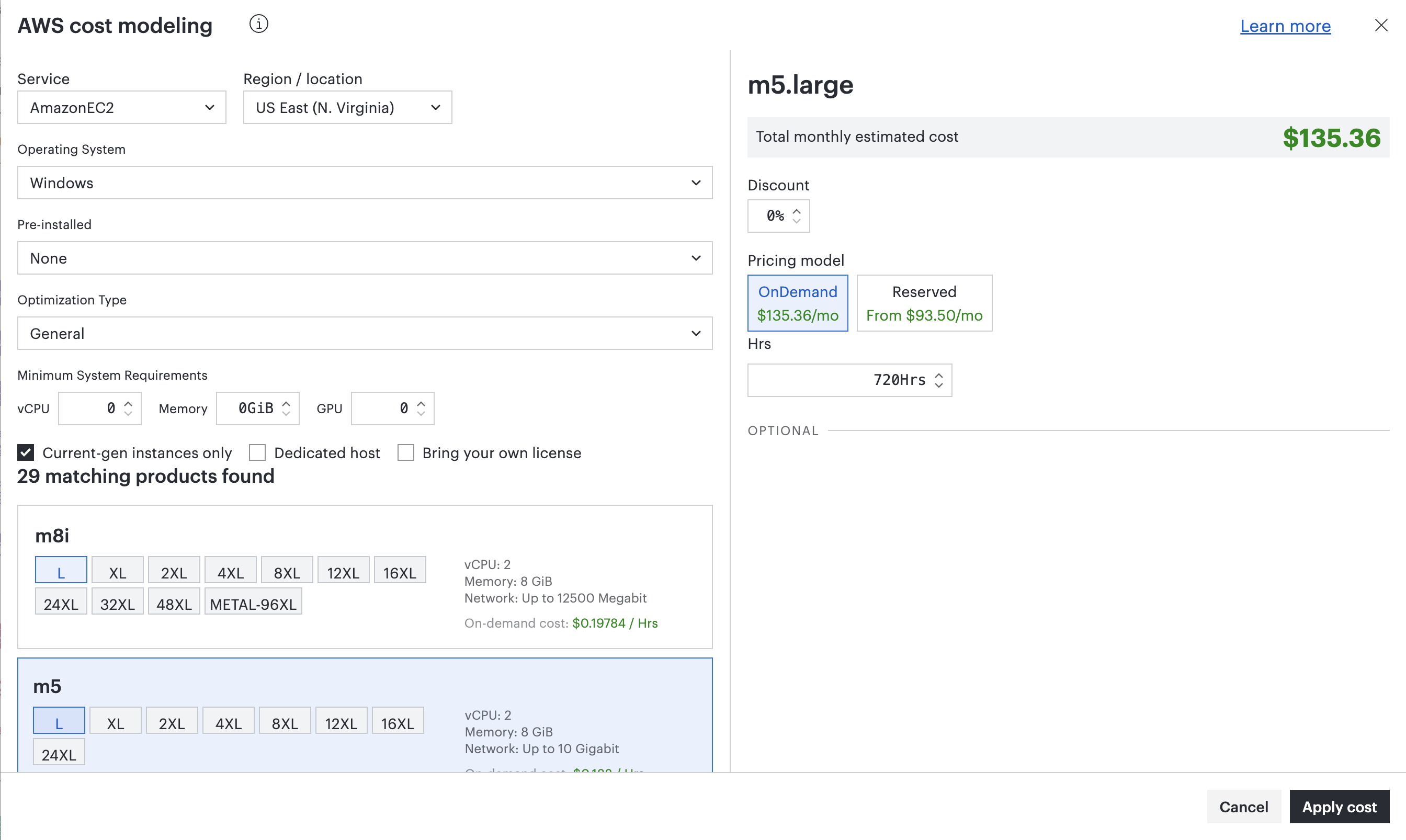

他のフィルターを使用して、潜在的なSKUのリストを絞り込み、ニーズに一致するSKUを選択します。

注: 選択した SKU は、キャンバスに表示される図形を表す必要はありませんが、作成する図を使用するユーザーを誤解させないために、選択した SKU に正確に対応する図形を使用することをお勧めします。また、1 つの図形に複数のコストを適用できます。

価格を計算するための詳細の構成

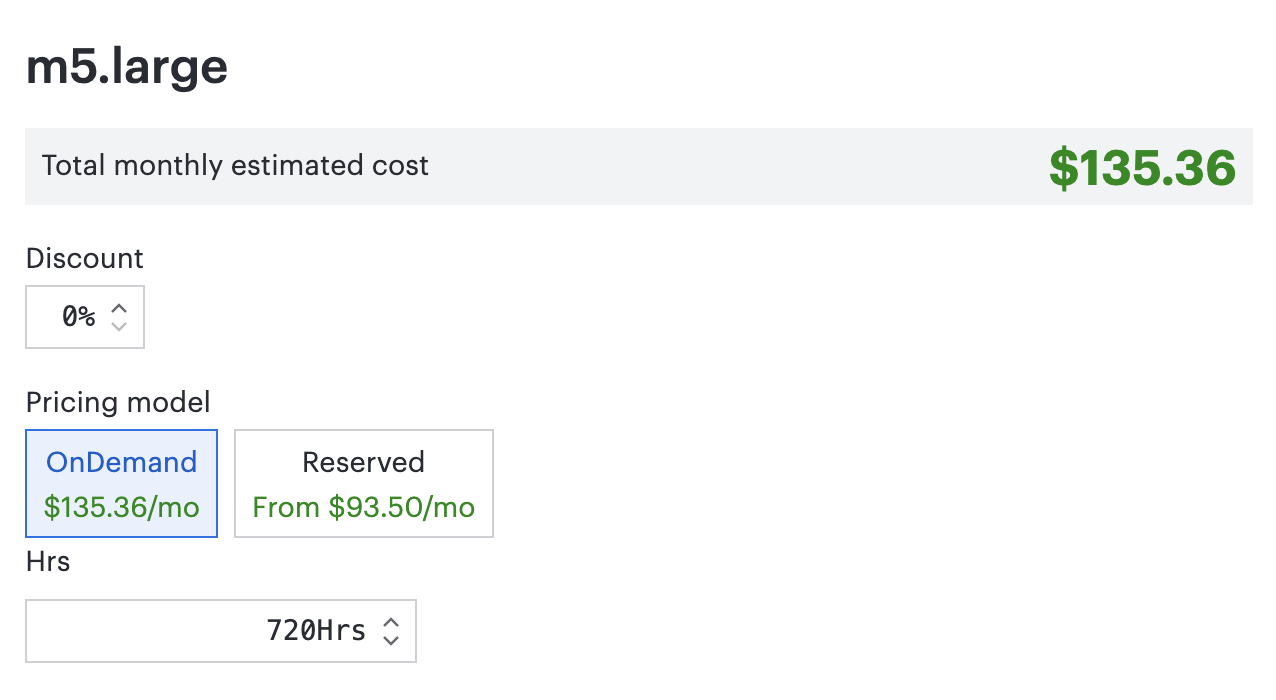

[AWS コストの計算] モーダルの左側で SKU を選択すると、モーダルの右側でそのリソースの割引と使用状況の詳細を設定できます。利用可能な料金モデルと使用オプションは、その特定のサービスまたは SKU に対して AWS 料金表 API によって提供されるオプションを反映しています。

構成した SKU と詳細の合計月額コストは、モーダルの右上隅で見積もられます。

AWS のコストモデル価格見積もり.png

完了したら、モーダルの右下隅にある [ コストの適用 ] を選択します。これにより、選択した形状にコストが適用されます。

図形に適用されるコストを編集するには、次の手順に従います。

キャンバス上でコストが適用された形状を選択します。
右側のパネルを開きます。
[ データ] タブを選択します。

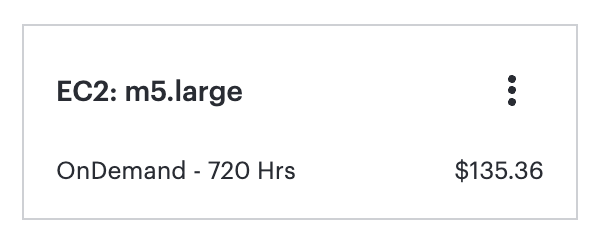

右側のパネルの「コスト分析(ベータ)」で編集するコストカードを見つけます。
目的のコストカードの3ドットメニューにカーソルを合わせます。
[ 編集]をクリックします。

注: 特定の形状にコストを適用しても、そのコストは静的なままになり、毎日最新のコストに更新されることはありません。既存のダイアグラム上のリソースの最新のコストを取得するには、上記の手順に従って価格を編集し、ポップアップモーダルで[コストの適用] をすぐに選択します。

ダイアグラムのコストを表示する

ダイアグラム全体のコストを表示するには、次の手順を実行します。

キャンバス上の何もない場所をクリックします(すべての図形の選択を解除します)。
右側のパネルを開きます。
[ データ] タブを選択します。

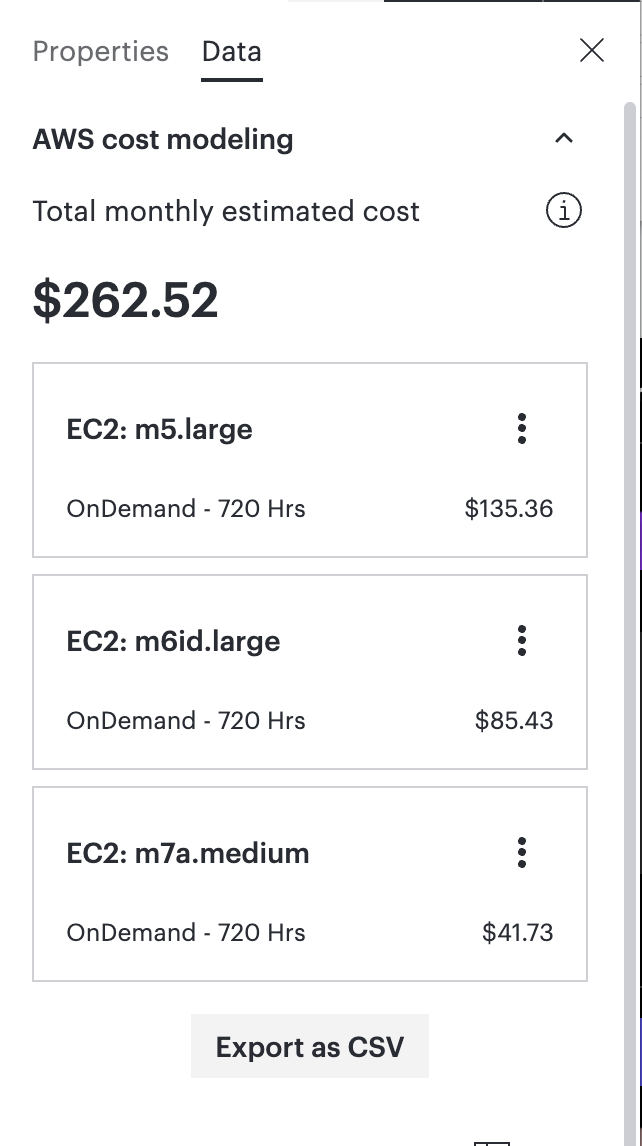

「コスト分析 (ベータ)」セクションには、その特定のページのすべての図形に関連付けられているコストが反映されます。

AWS コストリスト.png

注: 1 つ以上の図形が選択されている場合、右側のパネルには、選択した図形に関連付けられているコストが表示されます。

条件付き書式設定ルール

任意の図形にコストが適用されると、条件付き書式ルールが自動的に作成され、月額 $0 を超えるコストの AWS 2019 図形に「$」バッジが表示されます。

このルールをカスタマイズすることも、ユースケースにより適した他のルールを作成することもできます。任意の図形に適用される月次コスト値にアクセスするには、キー「AWSAMORTIZEDMONTHLYCOST」を使用します。初期費用と定期的な月額費用をそれぞれ区別する場合は、「AWSUPFRONTCOST」と「AWSMONTHLYCOST」の値を使用することもできます。

AWS コスト条件付きフォーマットルール.png

部品表をエクスポートする

特定のページに関連付けられているすべてのコストの CSV をエクスポートするには、次の手順に従います。

キャンバス上の何もない場所をクリックします(すべての図形の選択を解除します)。
右側のパネルを開きます。
[ データ] タブを選択します。
[コスト分析(ベータ版)] セクションで [ CSV としてエクスポート] を選択します。
