この記事を読んで、Lucidscale について理解を深めてください。新しいモデルを作成する方法、データハブに認証情報とデータソースを追加する方法、モデルで使用できる機能を確認する方法を学習します。準備ができたら、 AWS 、 Azure 、 Google Cloud (旧 GCP)のインフラストラクチャデータをインポートして管理するための手順を説明した記事をお読みください。

Lucidscale ライセンスで利用できる機能について詳しくは、 Lucidscale プランの記事をご覧ください。ライセンスを購入するには、手順については「 Lucid アカウントをアップグレードする」の記事を参照してください。

動画: Lucidscale へようこそ

ルシデンススケールモデル

Lucidscale モデルは、インポートしたデータに適用されるビジュアライゼーション (ビューと呼ばれます) のコレクションです。インポートしたデータからモデルを自動生成し、組み込みのビューテンプレートを使用するか、独自のカスタマイズされたビューを作成できます。 Lucidscale モデルは、Lucidchart ドキュメントや Lucidspark ボードに相当します。

次は、Lucidscale ライセンスで利用できる機能を見てみましょう。

ドキュメントメニュー

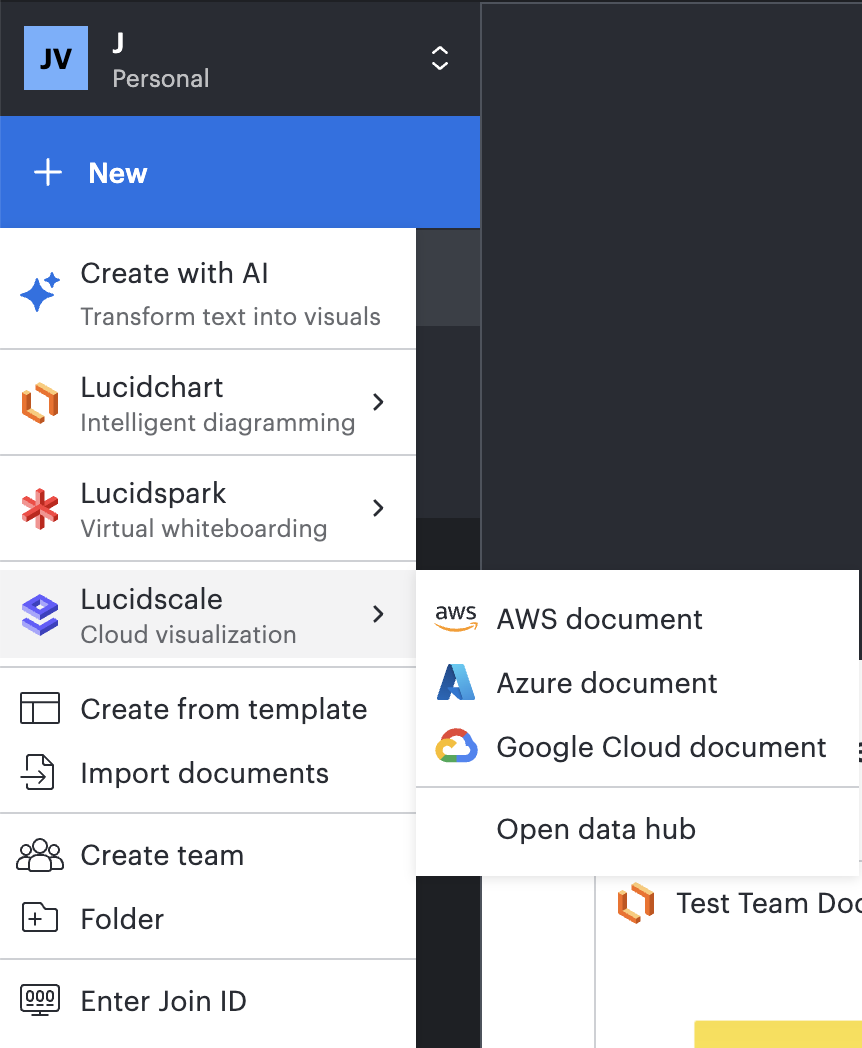

新しいモデルを作成

[ + 新規] を選択します。
カーソルを Lucidscale の上に置きます。
AWS、Azure、またはGoogle Cloudを選択します。
既存のデータソースを選択するか、[ + インポート](アカウント、サブスクリプション、プロジェクト)をクリックして新しいデータソースを追加します。
プロンプトの手順を完了して、インフラストラクチャーデータをインポートし、Lucidscale モデルでリソースをレンダリングします。

既存のモデルを開く

[ドキュメント] ドロップダウンを選択します。
- ドキュメントが多い場合は、検索機能を使用してドキュメントを検索できます。
Lucidscale のモデルタイルにカーソルを合わせ、[ 開く] をクリックします。

データハブ

データハブでは、新しい AWS アカウント、Azure サブスクリプション、 Google Cloudプロジェクト、および保存された認証情報を追加したり、既存のものを管理したりできます。

データハブにアクセスするには、次の手順に従います。

Lucid ホームページに移動します。
ページの左下にあるナビゲーションメニューから[データハブ] を選択します。

[インポートされたアカウント (AWS)]、[インポートされたサブスクリプション (Azure)]、または [インポートされたプロジェクト ( Google Cloud )] タブでは、次の操作を実行できます。

Lucidscale モデルの作成に使用できるすべての保存済みデータソース (アカウント、サブスクリプション、プロジェクト) を表示します。
新しいアカウント、サブスクリプション、またはプロジェクトをデータソースとしてインポートします。
データソースの横にある3つのドットのメニューを選択して、クラウドプロバイダーからデータを削除 または更新します。
- 注: [ データの更新] オプションは、クラウドプロバイダーの資格情報に関連付けられている/追加されたデータソースでのみサポートされます。
3ドットメニューを選択して、新しいモデルを作成します。

Data Hub がAWS 、 Azure 、 Google Cloudと連携してどのように機能するかについて詳しく学びます。

認証情報とは、Lucidscale がユーザーに代わってクラウドインフラストラクチャのデータにアクセスするために使用するシークレット (またはシークレットのセット) のことです。 [保存された資格情報] タブでは、次のことができます。

保存されているすべての資格情報を表示します。
新しい資格情報を追加します。
アカウントの横にある3つのドットのメニューを選択して、 資格情報を削除します。
3ドットのメニューを選択して、生成した資格情報をアカウントの他のユーザーと共有します。

クラウドプロバイダーの資格情報の詳細:管理、使用状況、セキュリティについて学習します。

モデルの概要

モデルを作成したら、以下を読んで Lucidscale ワークスペースに慣れましょう。

手記： イメージはAWSモデルからのものであり、プロバイダーによって若干異なります。

ヘッダー

ヘッダーから以下をクリックできます。

Lucidscale アイコンをクリックして文書ページに戻るか、ユニバーサルキャンバスを利用してLucid 製品を切り替えて文書を編集します。
名前を変更する文書のタイトル。
スター付きアイテムに文書を追加するためのスターアイコン。
[モデルオプション] アイコンをクリックすると、パブリッシュと埋め込み、スナップショットのエクスポートと印刷、WebGL のオン/オフの切り替えによるレンダリング設定のカスタマイズ、トラックパッドとマウスを切り替えるナビゲーションモードなど、さまざまなオプションにアクセスできます。
開いているモデルの左上にあるモデルデータメニューを使用して、アタッチされたデータソースを表示したり、モデルが最後に同期された日付を確認したり、データハブを開いたり、更新されたデータとモデルを同期したりできます。
[機能検索] にアクセスするための双眼鏡アイコンで、ワークスペース内で Lucidchart の特徴を見つけるのに役立ちます。
[コメント] アイコンをクリックすると、文書にコメントしたり、共同編集者とアイデアについて話し合ったりできます。詳細については、 Lucid でのコラボレーションの記事を参照してください。
Loomインテグレーションを開き、ビデオを録画するためのビデオアイコン。詳細については、 Lucid でビデオを録画するの記事を参照してください。
共有アイコンをクリックして共有ダイアログを開き、共同編集者を招待するか、共有可能リンクを作成します。詳細については、 Lucid で共同編集者と共有するという記事をご覧ください。
プロフィール画像またはイニシャルを右上隅に表示して、プロフィール写真を更新したり、アカウント設定に移動したり、ログアウトしたりします。

ビューメニュー

メニューから特定のビューを選択すると、Lucidscale モデルに表示されます。

特定のビューのドロップダウンメニューを選択すると、ビューの名前変更、複製、JSON としての構成のエクスポート、またはビューの削除を行うことができます。

[ビュー] メニューの右端にあるプラスアイコンを選択して、ビューを追加できます。 3 つのドットのアイコンを選択して、ビュー構成のインポートまたはすべてのビュー構成のエクスポートを選択します。

AWS 、 Azure 、 Google Cloudでのビューの操作について詳しく学習します。

書式設定バー

構造: [構造] コントロールメニューを使用して、モデルの全体的な階層を制御します。この仕組みの詳細については、この箇条書きリストの下にある構造制御手順を参照してください。
フィルター: リソースに関連付けられたメタデータに基づいてモデル内の実体をフィルターするルールを作成できます。 AWS 、 Azure 、 Google Cloudでのフィルターの操作について詳しく学習します。
条件付き書式: モデル内のリソースを強調表示する書式設定ルールを作成して、可視性とナビゲーションを向上させることができます。詳しくは、Lucidscale のリソースメタデータで条件付き書式を使用する方法をご覧ください。
自由形状のダイアグラム: このオプションを選択すると、Lucidscale モデルが新しい Lucidchart ダイアグラムにエクスポートされ、標準のダイアグラムを作成できます。 Lucidchart のダイアグラムで Lucidscale の機能にアクセスすることはできませんが、キャンバス上で図形を自由に移動したり、スタイルの変更 (色やサイズなど) を適用したりすることはできます。

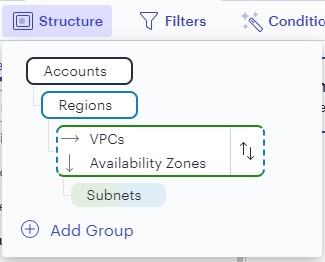

構造制御

構造制御メニューを使用して、モデルの全体的な階層を制御します。

[ + グループを追加 ] をクリックして、新しい要素を追加します。
グループにカーソルを合わせ、[ X ]をクリックして削除します。
矢印を選択して階層を並べ替える (すべてのグループで使用できるわけではありません)

リソースとライン

モデルの左上にあるパネルを開き、リソースとラインを操作します。

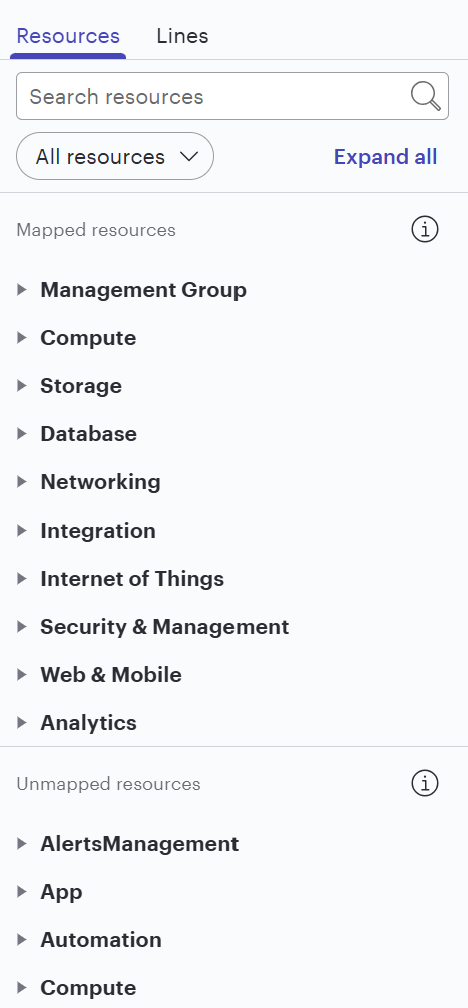

lucidscale モデル内のマップされたリソースとマップされていないリソース

「リソース」メニューでは、次のことができます。

モデル内のすべてのリソースを表示します。
モデル内のエンティティに移動するには、[リソース] ドロップダウンを選択し、リストから表示するエンティティをクリックします。
目のアイコンを選択して、マップされたリソースを非表示にします。
- リソースの右側に、非表示のアイテムと既存のアイテムの比率が表示されます。
マップされていないリソースをクリックしてモデルにドラッグします。

AWS 、 Azure 、 Google Cloudのリソースの操作について詳しく学習します。

[ライン] メニューでは、次のことができます。

線の横にあるチェックボックスをオンにして、エンティティ間の線をレンダリングします。
その他のオプションを表示するには、行のドロップダウンを選択します。
線の色、スタイル、およびタイプを編集するには、線の横にある鉛筆アイコン。

AWS 、 Azure 、 Google Cloudでのラインの操作について詳しく学習します。

データとレイアウトの設定

開けるモデルの右上にあるパネルには、レンダリングされたリソースに関連付けられているメタデータフィールドが表示され、ダイアグラムのレイアウト設定にアクセスできます。このパネルに表示される内容は、モデルで選択したエンティティによって異なります。

データメニューでは、次のことができます。

メタデータを表示するエンティティを選択します。
エンティティのデータ構成を表示します。
- エンティティのドロップダウンをクリックして、詳細情報を表示します。
カスタムデータを表示および追加します。
「関連リソース」で選択したリソースにメタデータを介してリンクされているリソースを表示します。

AWS 、 Azure 、 Google Cloudのデータパネルの操作について詳しく学習します。

レイアウト設定メニューでは、次のことができます。

エンティティの配置を調整します。
レイアウトスタイルを設定します。
含まれるアイテムのレイアウトを構成します。これには以下が含まれます。
- 並べ替え順
- エンティティの水平方向と垂直方向の間隔
- 固定列の設定
[含まれているアイテムをタイプ別にグループ化] を切り替えるには、切り替えをクリックします。
- この切り替えを有効にすると、[注文グループ] ドロップダウンが表示され、より多くの配置オプションが表示されます。
テキストフィールドを追加または削除します。

layout_menu_in_a_lucidscale_model_with_entity_alignment_layour_style_and_contained_items_layout_settings.png

AWS 、 Azure 、 Google Cloudでのモデルレイアウトの操作について詳しく学習します。

リソース

Lucidscale について詳しくは、以下の参考資料をご覧ください。これらのリソースは英語でのみご利用いただけます。

動画再生リスト

AWS 向け Lucidscale

Lucidscale for Azure

GCP 向け Lucidscale
